Honda Fit (GK; 2015-2019)
V tomto článku najdeš diagramy pojistkové skříňky Honda Fit (GK) 2015-2019, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek Honda Fit 2015-2019…
Pojistky zapalovače cigaret (zásuvka napájení) v Honda Fit jsou pojistky č. 17 (zásuvka ACC konzola), č. 36 (zásuvka ACC přední) v pojistkové skříňce A přístrojové desky a pojistka č. 10 (zásuvka ACC konzola) v pojistkové skříňce B přístrojové desky.
Index
Prostor pro cestující
Nachází se pod přístrojovou deskou.

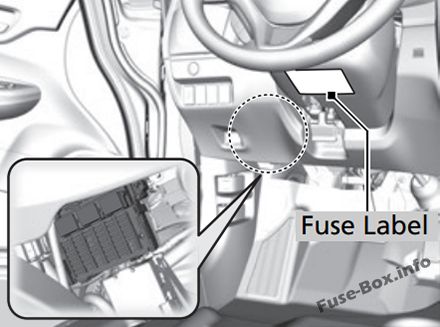

Pojistková skříňka A:
Poloha pojistek je uvedena na štítku pod sloupkem řízení.

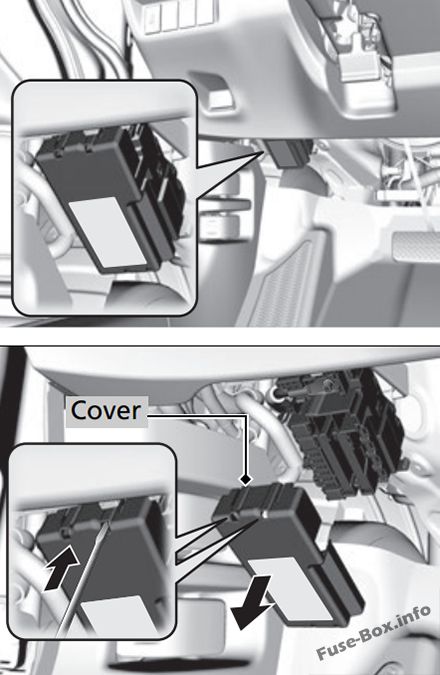

Pojistková skříňka B:
Odstraňte kryt vložením plochého šroubováku do boční štěrbiny, jak je znázorněno.

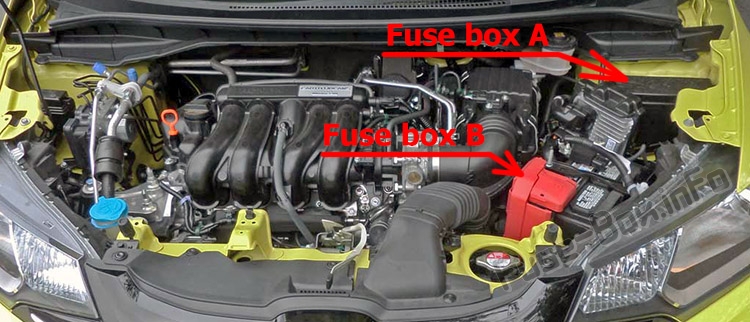

Motorový prostor
Pojistková skříňka A:
Nachází se blízko nádrže brzdové kapaliny.
Stiskněte západky, abyste otevřeli skříňku. Poloha pojistek je uvedena na víku pojistkové skříňky.

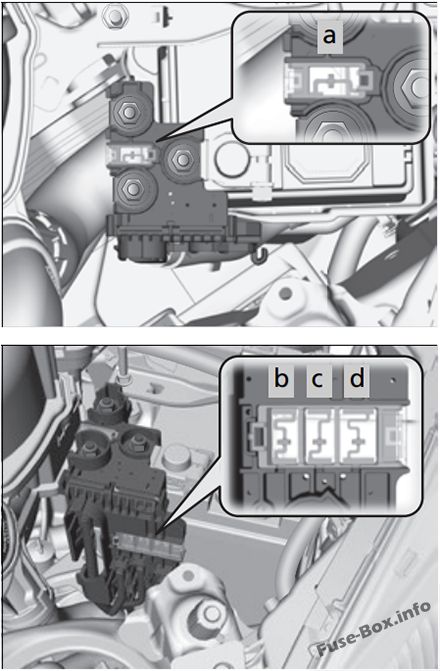

Pojistková skříňka B:
Zvedněte kryt svorky +, poté jej odstraňte tahem za hák, jak je znázorněno
Motorový prostor
ad reklamy
Přiřazení pojistek v motorovém prostoru (pojistková skříňka A) (2017, 2018, 2019)
| № | Chráněný obvod | Ampéráže |
|---|---|---|
| № | Chráněný obvod | Ampéráže |
| 1 | Hlavní potkávací světla | 20 A |
| 2 | CDC (volitelné) | (30A) |
| 3 | Riziko | 10 A |
| 4 | DBW | 15 A |
| 5 | Štětec | (30A) |
| 6 | Zastavit | 10 A |
| 7 | IGP | 15 A |
| 8 | Cívka IG | 15 A |
| 9 | EOP (volitelné) | (10 A) |
| 10 | INJ | (20A) |
| 11 | – | – |
| 12 | Hlavní ventilátor | 30 A |
| 13 | Spouštěč SW | (30A) |
| 14 | Spojka MG | (7,5 A) |
| 15 | Senzor baterie | (7,5 A) |
| 16 | – | – |
| № | Chráněný obvod | Ampéráže |
|---|---|---|
| 17 | Denní světla | (7,5 A) |
| 18 | Klaksón | 10 A |
| 19 | Mlhovka (volitelné) | (15A) |
| 20 | UB ECU (volitelné) | (7,5 A) |
| 21 | Hlavní záloha | 15 A |
| 22 | Vnitřní osvětlení | 7,5 A |
| 23 | Pomocný ventilátor | (30A) |
| 24 | – | – |
| 25 | Smart Entry Auto Start (volitelné) | (7,5 A) |
| 26 | ST MG (bez systému inteligentního vstupu) | (7,5 A) |
| 27 | – | – |
| 28 | – | – |
| 29 | Záloha | (10 A) |
| 30 | IGP LAF | (10 A) |
| 31 | IGPS | (7,5 A) |
| 32 | Pravé dálkové světlo | 10 A |
| 33 | Levé dálkové světla | 10 A |
Motorový prostor (pojistková skříňka B)
Přiřazení pojistek v motorovém prostoru (pojistková skříňka B) (2015-2019)
| № | Chráněný obvod | Ampéráže |
|---|---|---|
| a | Hlavní baterie | 100 A |
| b | RB Hlavní 1 | 70 A |
| C | RB Hlavní 2 | 80 A |
| D | Hlavní WPR | 70 A |
O Honda Fit (GK; 2015-2019)
Honda Fit, známá také jako Jazz na některých trzích, je kompaktní hatchback, který se vyráběl v letech 2015 až 2019. Tento model je oblíbený pro svou prostornost a flexibilitu interiéru, což z něj činí ideální volbu pro městské prostředí. Honda Fit (GK) nabízí různé možnosti motorizace, včetně efektivních benzinových motorů o objemu 1.3 a 1.5 litru, které poskytují vyvážený výkon a úsporu paliva. Model je známý také svou spolehlivostí a moderními technologiemi, které zahrnují pokročilé bezpečnostní funkce a infotainment systém.
Schéma pojistkové skříňky Honda Fit (GK; 2015-2019)
Tato stránka zobrazuje schéma pojistkové skříňky pro model Honda Fit (GK; 2015-2019). V tomto vozidle se pojistková skříňka obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, jako jsou světla, klimatizace a audio systém. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických komponentů vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
