Gazelle Next (Gazela Další)
2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021
Prostor pro cestující

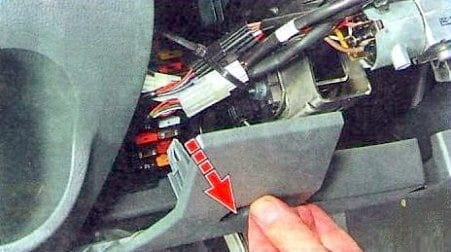

Nachází se v prostoru pro cestující pod panelem, za ochranným krytem, kde je možné aplikovat aktuální schéma.
Tato pojistková skříňka a relé obsahuje také diagnostický konektor.
Schéma
Určení
| F1 | 20A Stěrač, ostřikovač skel |
| F2 | 10A Modul řízení osvětlení, osvětlení přístrojů. |
| F3 | Zrcátka napájená 5A |
| F4 | 25A Ovládání oken |
| F5 | 10A Vyhřívaná zrcátka |
| F6 | 10A Vyhřívané sedadlo řidiče |
| F7 | 15A Doplňkový ohřívač |
| F8 | rezervováno |
| F9 | 10A Zámek diferenciálního mechanismu |
| F10 | 15/20A Zásuvka pro druhý řad sedadel, klakson (vozidlo s benzínovým motorem), Klakson (vozidlo z pevného kovu) 10A Elektrické dveře, světlo dveří (autobus) |
| F11 | rezervováno |
| F12 | Zásuvka, rádio (auto s karoserií z kovu) |
| F13 | 7.5A Denní světla |
| F14 | 5A Zadní mlhová světla |
| F15 | 7,5 / 10А Směrovka |
| F16 | 7.5A Skupina přístrojů, senzor rychlosti, ovládání topení |
| F17 | 5A Systém řízení motoru (vozidlo s naftovým motorem) |
| F17 | 15A Systém řízení motoru (auto s benzínovým motorem) |
| F18 | 5A Brzdy ABS proti zablokování |
| F19 | 20A Zapalovač cigaret zásuvky |
| F20 | Havarijní světla (auto platforma, autobus) |
| F20 | Centrální zamykání, rádio (auto s karoserií z kovu) |
| F21 | Modul řízení osvětlení, podsvícení |
| F22 | Vnitřní osvětlení |
| F23 | Centrální zamykání, rádio (auto platforma) |
| F23 | Rádio, zesilovač (autobus) |
| F23 | Havarijní světla (vozidlo z pevného kovu) |
| F24 | Skupina přístrojů, diagnostická zásuvka, ovládací panel předehřevu, tachograf |
Pojistka F19 s hodnotou 20A je zodpovědná za fungování zapalovače cigaret a dodatečných zásuvek.

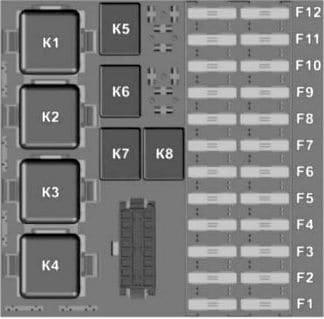

Schéma kompletního relé
Relé
| К1 | Relé stěrače |
| K2 | Relé topení |
| K3 | Relé vypouštění spínače pro startování |
| K4 | Relé osvětlení plošiny ( vozidlo s plnou karoserií s kabinou na dvě řady) Relé světelného panelu (autobus) |
| K5 | Relé topení (vozidlo s naftovým motorem) |
| К6 | Relé blokování diferenciálu |
| K7 | Relé klaksonu (kromě vozidel s plošinou a naftových) |
| K8 | Relé vypouštění bloku (vozidlo z pevného kovu) |
Relé spínače rotace se nachází přímo na spínači. Abyste se k němu dostali, je třeba odstranit volant a demontovat spínač sloupku řízení.
Motorový prostor

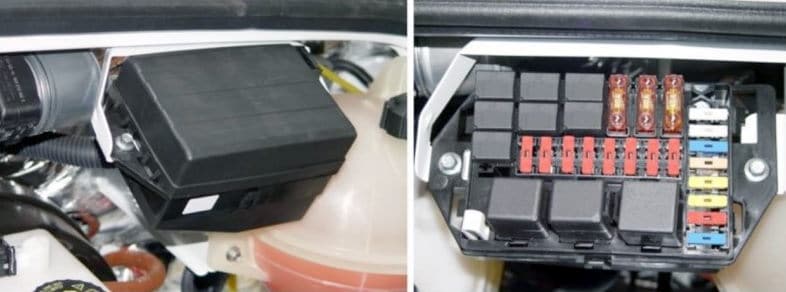

Pojistková skříňka a relé
Nachází se na levé straně, vzadu.

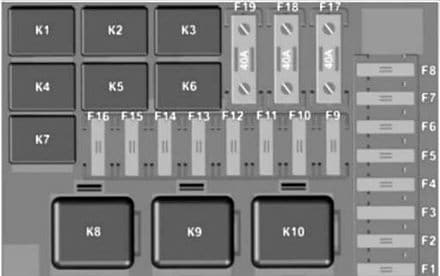

Schéma
Určení
| F1 | 15A Relé světlomet mlhová světla |
| F2 | 10A Signály brzdění |
| F3 | Relé klakson 20A (autobus) |
| F4 | 25A Relé ohřívače paliva (vozidlo s motorem diesel) 20A Hlavní relé (vozidlo na benzín) |
| F5 | 25A Ohřívač kapaliny chlazení (vozidlo s motorem diesel) 5A Řídicí jednotka motoru (vozidlo s motorem na benzín) |
| F6 | 15A Čerpadlo paliva (auto s motorem na benzín) 25A Spínač startování a přístroje (autobus) |
| F7 | Brzdy ABS s blokováním 25A |
| F8 | 25A Ventilátor klimatizace 20A Nezávislý ohřívač (bus) |
| F9 | 10A Světlo potkávací (světlomet levý) |
| F10 | 10A Světlo potkávací (světlomet pravý) |
| F11 | 10A Světla dálková (světlomet levý) |
| F12 | 10A Světla dálková (světlomet pravý) |
| F13 | 10A Boční světla (levá strana) |
| F14 | 10A Boční světla (pravá strana) |
| F15 | 10A Světlo couvání |
| F 16 | Kompresor klimatizace 10A |
| F17 | Ohřívač 40A |
| F18 | 40A Systém proti zablokování ABS |
| F19 | 40A Spínač přístrojů a startér (zapalování) |
| Relé | |
| K1 | Relé kompresoru klimatizace |
| K2 | Relé blokování startéru (vozidlo s naftovým motorem) Relé spínání ventilátoru (vozidlo na benzín) |
| K3 | Relé čerpadla paliva (benzínový motor) |
| K4 | Relé světlometů mlhových světel |
| K5 | Relé světlometů dálkových světel |
| K6 | Relé světel potkávacích |
| K7 | Relé ventilátoru klimatizace |
| K8 | Relé prostoru stěrače |
| K9 | Relé ohřívače paliva (vozidlo s naftovým motorem) |
| K9 | Hlavní relé (vozidlo s benzínovým motorem) |
| K10 | Relé startéru |
Pojistková skříňka
Nachází se pod kapotou, na pravé straně oddělovače a skládá se z pojistkových buněk.
Modely s naftovým motorem
Schéma
Funkce
| 1 | 125A Ohřívač vzduchu předehřev |
| 2 | 90A společný pozitivní obvod vozidla |
| 3 | Rezerva 40A |
| 4 | 30A Systém řízení motoru |
Modely na benzín
Obrázek pro ilustrační účely
Úkol
- 90A obvod společný pozitivní vozidla
- Rezerva 60A
