UAZ Hunter 469
UAZ Hunter (UAZ-315195)
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019
Pojistková skříňka
Nachází se pod palubní deskou, přímo nad volantem.
Foto diagramu
Popis
| 1 | Rezerva 25A |
| 2 | 5A Boční světlo vpravo |
| 3 | 7,5A Světlomety, potkávací, vpravo |
| 4 | 10A Světlomety, dálkové, na pravé straně |
| 5 | 7,5A Mlhové světlo, pravé |
| 6 | 5A Světlo pojistkové skříňky, zásuvka pro přenosnou lampu; |
| 7 | 7,5A Brzdová světla |
| 8 | 10A Směrovky v režimu nouzového varování |
| 9 | 20A Klakson |
| 10 | 7,5A Osvětlení registrační značky, osvětlení přístrojů, spínače |
| 11 | Zapalovač cigaret 15A |
| 12 | 5A Mlhové světlo vzadu |
| 13 | 10A Rádiový přijímač |
| 14 | Rezerva 25A |
| 15 | 5A Boční světlo nalevo |
| 16 | 7,5A Mlhová světla nalevo |
| 17 | 10A Světlomet nalevo |
| 18 | 7,5A Přední mlhové světlo |
| 19 | 5A Světlo couvání, nalevo |
| 20 | 7,5A Směrovky v režimu směrovek |
| 21 | Ohřívač 10A |
| 22 | 20A Motor stěrače, přední ostřikovač |
| 23 | 7,5A Stropní světla, lampa v motorovém prostoru |
| 24 | 15A Rezerva |
| 25 | 5A Přístroje a signalizační zařízení |
| 26 | 10A Doplňkové čerpadlo topného systému UAZ 315148 |
Pojistka pro zapalovač cigaret je číslo 11 na 15A.
Pojistková skříňka
Nachází se pod panelem, blízko levého výfuku.
Diagram
Účel
- relé světlometů s tlumenými světly
- relé světlometů s dálkovými světly
- relé spínače mlhových světel
- relé stěrače zadního okna
- relé pro zapnutí zadního mlhového světla
- relé předního stěrače
- Aktivuje relé spínače signálu

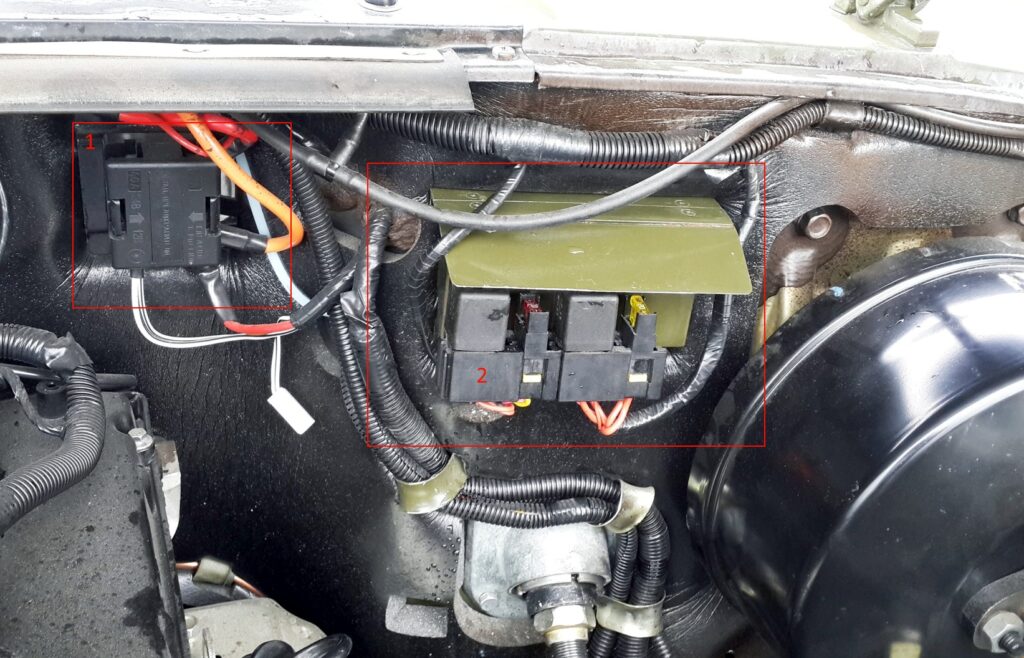

Motorový prostor
Poloha
Pojistková skříňka

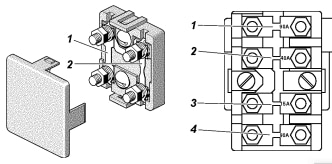

Pojistková skříňka výkonu (1) se skládá z pojistek s vysokým výkonem. Ve vozidlech UAZ 315143 a UAZ 315148 se skládá ze 4 pojistek, v ostatních 2.
Diagram
Setkání
Typ 1
- 40A vnější osvětlení
- 90A spínač zapalování svorky 30
Typ 2
- 90A spínač zapalování svorky 30
- 40A vnější osvětlení
- 15A Ohřívání filtru paliva
- 90/60A zapalovací svíčky
Pojistková skříňka
(2) Zde se nacházejí relé a pojistky systému řízení motoru a vstřikování paliva.

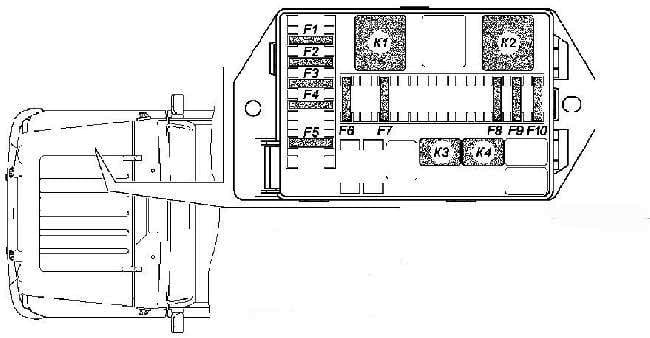

Přídavná skříňka
Používá se hlavně v dieselových motorech UAZ-315195, 315148.
Diagram
Účel
| K1 | Relé motorového prostorového startování |
| K2 | Relé hlavní 2 |
| KZ | Relé hlavní 1 |
| K4 | Relé ohřívače paliva |
| F1 | Napájení palubní 30A |
| F2 | Napájení palubní 30A |
| F3 | 25A Relé ohřívání paliva |
| F4 | Diagnostika 5A |
| F5 | 20A Relé motorového prostorového startování |
| F6 | Senzor průtoku vzduchu 10A |
| F7 | Jednotka řízení 5A |
| F8 | 15A Relé hlavní 1 |
| F9 | 10A Relé hlavní 2 |
| F10 | 25A Relé hlavní 2 |
