Bobcat S70 – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Bobcat S70 (kompaktní nakladač), získáš informace o poloze panelů pojistek uvnitř stroje a naučíš se přiřazení každé pojistky (rozložení pojistek).

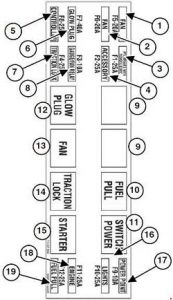

Bobcat S70 – schéma řídicí jednotky pojistek
Rok výroby:
Řídicí jednotka pojistek
| Číslo | Popis | Ampéráž [A] |
| 1 | Ventilátor | 20 |
| 2 | Ventilátor | 20 |
| 3 | BICS;
Brzdy; Dálkové startování. |
25 |
| 4 | Alarm příslušenství | 25 |
| 5 | Kontrolér | 25 |
| 6 | Žhavicí svíčka | 40 |
| 7 | Blokování trakce | 25 |
| 8 | Relé směrovka / ventilátor | 10 |
| 16 | Světlomety | 25 |
| 17 | Napájecí bod | 10 |
| 18 | Motor;
Klaksón. |
25 |
| 19 | Elektromagnetický ventil paliva | 25 |
| Relé | ||
| 9 | – | |
| 10 | Přepínatelný výkon | |
| 12 | Žhavicí svíčka | |
| 13 | Ventilátor | |
| 14 | Blokování trakce | |
| 15 | Motor pro startování | |
UPOZORNĚNÍ: Přiřazení terminálů a kabelů pro jednotlivé konektory se může lišit v závislosti na úrovni vybavení vozidla, modelu a trhu.
O Bobcat S70
Bobcat S70 je kompaktní nakladač, který je ideální pro úkoly v omezených prostorech. Tento model je známý svou všestranností a schopností pracovat v různých prostředích. Bobcat S70 je vybaven výkonným motorem, který poskytuje dostatečný výkon pro náročné úkoly, přičemž jeho kompaktní rozměry umožňují snadnou manipulaci a manévrování. Tento model je ideální pro stavební, zemědělské a krajinné úpravy, kde je potřeba vysoká efektivita a spolehlivost. Díky své robustní konstrukci a jednoduchému ovládání je Bobcat S70 oblíbenou volbou mezi profesionály.
Schéma pojistkové skříňky Bobcat S70
Tato stránka zobrazuje schéma pojistkové skříňky pro Bobcat S70, která je nezbytná pro správnou údržbu a opravy. Pojistková skříňka se obvykle nachází v blízkosti ovládacího panelu nebo pod kapotou, což umožňuje snadný přístup při kontrole a výměně pojistek. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických komponentů ve vašem Bobcat S70.
