Komatsu PC14R-2 – pojistková skříňka
Komatsu PC14R-2 – schéma pojistkové skříňky
Rok výroby:

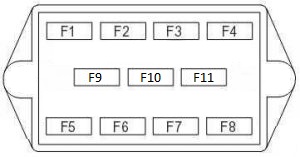

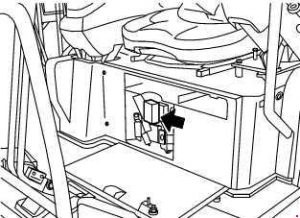

Pojistková skříňka
| Č. | Ampéry [A] | Popis |
| 1 | 10 | Napájení rádia |
| 2 | 30 | Napájení elektromagnetického ventilu pro zastavení motoru;
Hodiny zastavení motoru; Bezpečnostní relé; Buzení alternátoru. |
| 3 | 10 | Palivové čerpadlo;
Pracovní světlo. |
| 4 | 20 | Přepínač vysoká-nízká rychlost;
Elektromagnetický ventil PPC; Napájení displeje. |
| 5 | 15 | Klakson |
| 6 | 15 | Stěrač předního skla;
Horní osvětlení; Topení (pro auto s kabinou). |
| 7 | 10 | Volitelné vybavení |
| 8 | 10 | Otočné světlo |
| 9 | — | Volné |
| 10 | — | Volné |
| 11 | — | Volné |

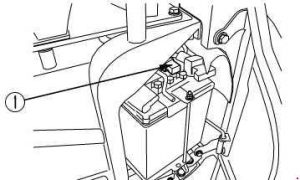

Hlavní pojistka
Pokud startovací motorek nefunguje po otočení spínače napájení na ON, pojistka (1) se mohla spálit. Otevřete kryt na levé straně zařízení, abyste zkontrolovali pojistku a v případě potřeby ji vyměňte. Hlavní pojistka se nachází na baterii.

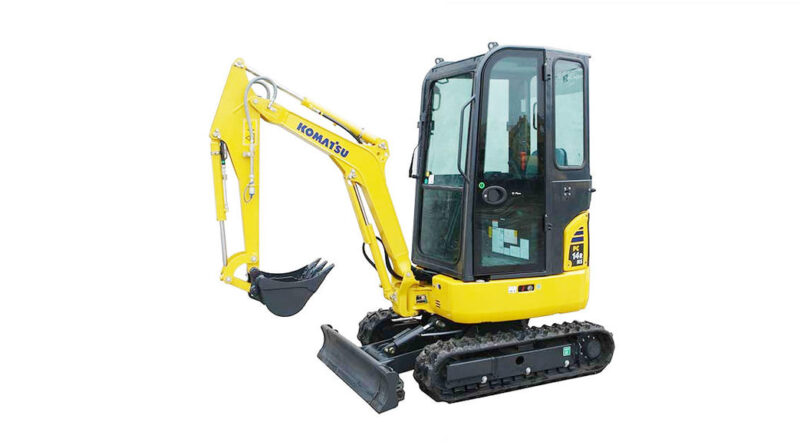

O Komatsu PC14R-2
Komatsu PC14R-2 je kompaktní minirypadlo, které je ideální pro práci v úzkých prostorech a na menších stavebních projektech. Tento model je známý svou spolehlivostí a efektivitou, což ho činí oblíbeným mezi profesionály ve stavebnictví. PC14R-2 je vybaven výkonným dieselovým motorem, který poskytuje dostatečný výkon pro různé úkoly, přičemž zároveň zajišťuje nízkou spotřebu paliva. Jeho kompaktní rozměry a jednoduché ovládání umožňují snadnou manipulaci a přesnost při práci, což je klíčové pro efektivní dokončení projektů.
Schéma pojistkové skříňky Komatsu PC14R-2
Tato stránka zobrazuje schéma pojistkové skříňky pro Komatsu PC14R-2, která je nezbytná pro správnou údržbu a opravy. Typické umístění pojistkové skříňky pro tento model je v blízkosti ovládacího panelu nebo pod kapotou. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které jsou jimi chráněny. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz a ochranu elektrických komponent minirypadla.
