Komatsu PC25-1 – pojistková skříňka
Komatsu PC25-1 – schéma pojistkové skříňky
Rok výroby:
Pojistková skříňka
| Č. | Ampér [A] | Popis |
| 1 | 10 | Pojistka rezervy |
| 2 | 10 | Impianto di controllo del motore;
Ventil pro blokování páky pracovního zařízení. |
| 3 | 20 | Panel monitor;
Stěrač*; Ohřívač*; Vnitřní světlo*; Rádio* |
| 4 | 20 | Světlomet přední;
Ventil voliče převodovky. |
| 5 | 30 | Impianto di controllo del motore |
| * Tyto polohy se týkají pouze vozidla s kabinou. | ||

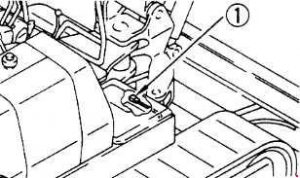

Připojení pojistky
Pokud se napájení nezapne po otočení spínače startování do polohy ON, může dojít k přerušení vodiče pojistky®, proto odstraňte kryt na pravé straně rámu a zkontrolujte nebo vyměňte.
O Komatsu PC25-1 – pojistková skříňka ()
Komatsu PC25-1 je kompaktní pásový bagr, který je oblíbený pro svou spolehlivost a efektivitu při různých stavebních pracích. Tento model je vybaven výkonným dieselovým motorem, který poskytuje dostatečný výkon pro náročné úkoly na staveništi. Komatsu PC25-1 je navržen tak, aby nabízel jednoduchou obsluhu a údržbu, což ho činí ideálním pro malé a středně velké projekty. Díky své robustní konstrukci a moderním technologiím je tento bagr schopen pracovat i v náročných podmínkách, přičemž si zachovává vysokou úroveň bezpečnosti a komfortu pro operátora.
Schéma pojistkové skříňky Komatsu PC25-1 – pojistková skříňka
Tato stránka zobrazuje schéma pojistkové skříňky pro Komatsu PC25-1, která je nezbytná pro správnou údržbu a opravy elektrických systémů tohoto stroje. Pojistková skříňka se obvykle nachází v blízkosti kabiny operátora nebo v motorovém prostoru, což umožňuje snadný přístup při kontrole a výměně pojistek. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz Komatsu PC25-1.
