Komatsu PC45-1 – pojistková skříňka
Komatsu PC45-1 – schéma pojistkové skříňky
Rok výroby:
Pojistková skříňka
| Č. | Ampéráž [A] | Popis |
| 1 | 10 | Pojistka rezervy |
| 2 | 10 | Řídicí jednotka motoru;
Ventil blokování páky pracovního zařízení. |
| 3 | 20 | Panel monitor;
Stěrač*; Vytápění*; Interní osvětlení*; Rádio*. |
| 4 | 20 | Světlomet přední;
Ventil volič převodů. |
| 5 | 30 | Řídicí jednotka motoru |
| * Tyto body se týkají pouze vozidla s kabinou. | ||
Připojení pojistky

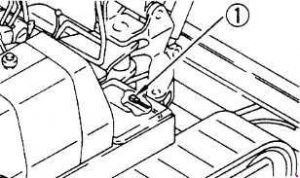

Pokud se napájení nezapne po otočení spínače na startování do polohy ON, může dojít k přerušení vodiče pojistky ®, proto odstraň kryt na pravé straně pouzdra a zkontroluj nebo vyměň.
O Komatsu PC45-1 ()
Komatsu PC45-1 je kompaktní pásové rypadlo, které je oblíbené pro svou všestrannost a spolehlivost ve stavebním průmyslu. Tento model je známý svou robustní konstrukcí a efektivním výkonem, který umožňuje práci v různých terénech a podmínkách. PC45-1 je vybaven výkonným dieselovým motorem, který poskytuje dostatečný výkon pro náročné úkoly. Rypadlo je navrženo tak, aby nabízelo pohodlnou obsluhu a jednoduchou údržbu, což z něj činí ideální volbu pro malé a střední stavební projekty.
Schéma pojistkové skříňky Komatsu PC45-1
Tato stránka zobrazuje schéma pojistkové skříňky pro model Komatsu PC45-1, která je nezbytná pro správnou údržbu a opravy. Pojistková skříňka se obvykle nachází v kabině obsluhy nebo v blízkosti motorového prostoru. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz rypadla, proto je důležité mít přehled o její konfiguraci a funkci.
