Komatsu WB93S-5 – pojistková skříňka
Komatsu WB93S-5 – schéma pojistek
Rok výroby:

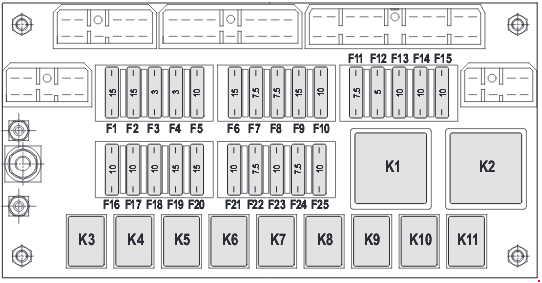

Pojistková skříňka
| Číslo | Ampéry [A] | Popis |
| F1 | 15 | Přední centrální pracovní světlomety |
| F2 | 15 | Zadní centrální pracovní světlomety |
| F3 | 3 | Přední levé a zadní pravé poziční světlo;
Upozornění pozičního světla; Osvětlení přístrojů. |
| F4 | 3 | Přední pravé a zadní levé poziční světlo;
Zapalovač cigaret. |
| F5 | 10 | Vpředu |
| F6 | 15 | Zadní boční pracovní světlomety |
| F7 | 7,5 | Stěrač zadního okna, hlavní zadní |
| F8 | 7,5 | Brzdová světla, relé brzdového světla |
| F9 | 15 | Boční přední pracovní světlomety |
| F10 | 10 | Stěrač čelního skla;
Čerpadlo ostřikovače čelního skla. |
| F11 | 7,5 | Elektromagnetický ventil blokování ramene;
Elektromagnetický ventil blokování desky. |
| F12 | 5 | Napájení pípání;
Napájení obecného alarmu; Napájení upozornění přístroje a předního přístrojového panelu. |
| F13 | 10 | Napájení volitelného vybavení;
Elektromagnetický ventil 4WD. |
| F14 | 10 | Relé dálkových světlometů;
Relé potkávacích světlometů; Relé klaksonu; Elektromagnetické ventily bezpečnostního ventilu. |
| F15 | 10 | Solenoid zastavení motoru;
Relé pomocných funkcí; Relé klimatizace. |
| F 16 | 10 | Otáčející napáječ světla |
| F17 | 10 | Paměť počítadla hodin;
Upozornění. |
| F18 | 10 | Napájení zapalovače cigaret, horní světlo |
| F19 | 15 | Světlomet s tlumeným světlem vlevo;
Světlomet s tlumeným světlem vpravo. |
| F20 | 15 | Světlomet s dálkovým světlem vlevo;
Světlomet s dálkovým světlem vpravo. |
| F21 | 10 | Napájení senzoru návratu do vyhloubení;
Elektromagnetický ventil LSS; Elektromagnetický ventil plováku ramene nabíječe; Elektromagnetický ventil návratu do vyhloubení; Směrovka. |
| F22 | 7,5 | Elektromagnetický ventil blokování ovládání serva;
Elektromagnetický ventil napájení EC; Napáječ PPC. |
| F23 | 10 | Řídicí jednotka |
| F24 | 7,5 | Napájení směrových světel |
| F25 | 10 | Relé odpojení;
Elektromagnetický ventil pro jízdu vpřed; Elektromagnetický ventil pro jízdu vzad; Alarm couvání |
| Relé | ||
| K1 | Bezpečnostní jednotka (před restartem) | |
| K2 | Směrová světla | |
| K3 | Relé tlumených světlometů | |
| K4 | Relé dálkových světlometů | |
| K5 | Přední relé hom | |
| K6 | Relé couvání pro vyhloubení | |
| K7 | Relé zastavení světla | |
| K8 | Relé startování | |
| K9 | Relé jízdy vpřed | |
| K10 | Relé couvání | |
| K11 | Relé napájení směrových světel (odpojení) | |

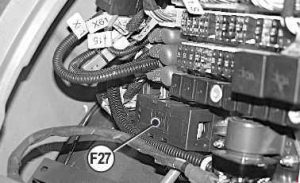

| Nr | Amperes [A] | Popis |
| F27 | 175 | Pojistka obecného systému;
Klíč k zapnutí; Relé startování; Souhlas s předehřevem; Napájení topení. |

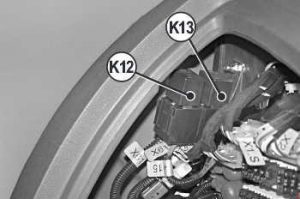

| Nr | Popis |
| K12 | Relé funkcí vozidla |
| K13 | Relé startování |

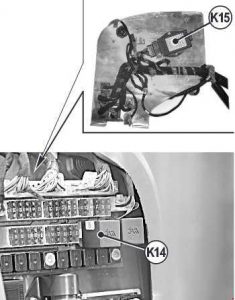

| Nr | Popis |
| K14 | Relé pro vyhřívání svíček |
| K15 | Multifunkční jednotka |
| Nr | Ampéry [A] | Popis |
| 1 | 20 | Napájení 1. a 2. rychlosti ventilátoru |
| 2 | 40 | Napájení ventilátoru rd |
| 3 | 7,5 | Kompresor klimatizace |
| Nr | Popis |
| 4 | relé rychlosti ventilátoru rd |
| 5 | Obecné relé topení |
| 6 | Relé kompresoru klimatizace |
O Komatsu WB93S-5
Komatsu WB93S-5 je robustní a spolehlivý model rypadlo-nakladače, který je navržen pro efektivní práci na staveništích. Tento model je vybaven výkonným motorem, který poskytuje dostatečný výkon pro náročné úkoly. Komatsu WB93S-5 je známý svou vynikající manévrovatelností a komfortem pro operátora, což z něj činí ideální volbu pro různé stavební projekty. Jeho konstrukce je přizpůsobena pro dlouhodobé používání, přičemž nabízí různé možnosti přizpůsobení podle potřeb zákazníka. Tento model je vybaven moderními technologiemi, které zvyšují jeho efektivitu a bezpečnost na pracovišti.
Schéma pojistkové skříňky Komatsu WB93S-5
Tato stránka zobrazuje schéma pojistkové skříňky pro Komatsu WB93S-5, která je nezbytná pro správnou údržbu a opravy tohoto stroje. Pojistková skříňka je typicky umístěna v blízkosti kabiny operátora nebo v motorovém prostoru, což umožňuje snadný přístup. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost stroje, proto je důležité mít přesné schéma pro rychlou identifikaci a výměnu pojistek.
