New Holland TL70, TL80, TL90, TL100 – pojistková skříňka
New Holland TL70, TL80, TL90, TL100 – schéma pojistek
Rok výroby:

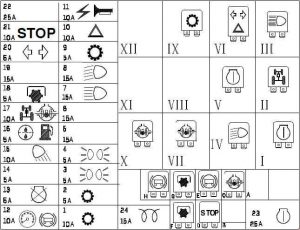

Bez kabiny

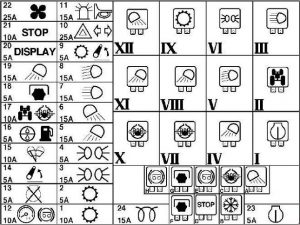

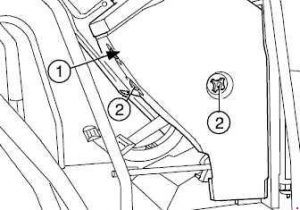

S kabinou
| Č. | Ampéry [A] | Popis |
| 1 | 10 | Se systémem Power Shuttle:
Okruh Power Shuttle, (+ tlačítko). |
| 2 | 5 | Bez systému Power Shuttle:
Okruh se 2 rychlostmi; Se systémem Power Shuttle: Power Shuttle, (+ tlačítko). |
| 3 | 5 | Přední světla pro polohu vpravo a zadní světla pro polohu vlevo |
| 4 | 5 | Přední světla pro polohu vlevo a zadní světla pro polohu vlevo;
Směrovky a osvětlení přístrojové desky. |
| 5 | 15 | Bez kabiny:
Přední pracovní světla s mřížkou; S kabinou: Přední spodní pracovní světla. |
| 6 | 15 | S kabinou:
Zadní pracovní světla. |
| 7 | 15 | Dálková světla |
| 8 | 15 | Potkávací světla |
| 9 | 5 | Bez kabiny se systémem Power Shuttle:
Okruh Power Shuttle, (+ baterie); S kabinou: Elektronický okruh zvedání; S kabinou a systémem Power Shuttle: elektronický okruh zvedání a Power Shuttle, (+ baterie). |
| 10 | 15 | Bez kabiny:
Výstražná světla |
| 25 | S kabinou:
Směrovky; Výstražná světla. |
|
| 11 | 15 | Klakson;
Napájecí zdroj; Buzzer (se systémem Power Shuttle); Zapalovač cigaret (s kabinou); Výstražné rotující světlo (s kabinou); Horní osvětlení (s kabinou se systémem Power Shuttle); Rádio (s kabinou se systémem Power Shuttle); Výstražné světlo. |
| 12 | 10 | + přístroje;
Bezpečnostní okruh sedadla; Brzda přívěsu. |
| 13 | 5 | Elektromagnety pro deaktivaci motoru |
| 14 | 5 | S kabinou:
Elektronický okruh zvedání, (+ tlačítko). |
| 15 | 10 | Bez kabiny:
Zadní pracovní světlo; S kabinou: Stěrače zadního a předního skla; Čerpadlo stěrače předního a zadního skla |
| 16 | 5 | Okruh filtru usazenin;
Okruh kompresoru klimatizace (s kabinou) |
| 17 | 10 | Okruh 4WD;
Uzávěrka diferenciálu; Brzdové světlo (s kabinou). |
| 18 | 5 | Okruh zadního připojení pro napájení |
| 19 | 15 | S kabinou:
Přední pracovní světla horní. |
| 20 | 10 | Bez kabiny:
Směrovky. |
| 5 | S kabinou:
Digitální okruh přístroje |
|
| 21 | 10 | Brzdová světla;
Sedadlo (s kabinou). |
| 22 | 25 | S kabinou:
Skupina ventilátoru; Rádio. |
| 23 | 5 | Bezpečnostní obvod startovacího motoru |
| 24 | 15 | Termostart |
| Relé | ||
| I | Relé startování motoru 70A | |
| II | Obvod relé 4WD elektrohydraulický. | |
| III | Relé světel polohy | |
| IV | vyhrazeno | |
| V | Relé potkávacích světel | |
| VI | S kabinou:
Relé obvodu bočních a zadních světel. Bez kabiny: Elektronické výstražné světlo. |
|
| VII | Zámek diferenciálu;
Relé obvodu brzdových světel. |
|
| VIII | S kabinou:
Relé předních a horních pracovních světel |
|
| IX | Relé obvodu převodovky se 2 rychlostmi | |
| X | Relé obvodu zámku diferenciálu | |
| XI | S kabinou:
Relé obvodu předních a dolních pracovních světel. |
|
| XII | S kabinou:
Relé obvodu zadních pracovních světel. |
|
| A | – | |
| B | S kabinou:
Relé obvodu klimatizace. |
|
| C | Relé obvodu zámku diferenciálu | |
| D | Relé obvodu brzdových světel | |
| E | Relé obvodu brzdy přívěsu | |
| F | Relé elektrohydraulického obvodu PTO | |
| G | Relé elektrohydraulického obvodu PTO | |
| H | Relé obvodu brzdy přívěsu | |
| Č. | Ampéry [A] | Popis |
| 1 | 40 | Přívod napájení 40A. |
| 2 | 40 | Pojistky 3, 4, 7, 8, 9, 10, 11 |
| 3 | 50 | Pojistky 1, 2, 12, 13, 14, 15, 16, 17, 18, 20, 21, 22, 23, 24;
Obvod startovacího motoru. |
| 4 | 50 | S kabinou:
Pojistky 5, 6, 19, 25, 26 (pracovní světla) |
