Volkswagen Lupo (1998-2005) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Lupo (1998–2005), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.

Volkswagen Lupo (1998-2005) – schéma pojistky

Panel pojistek motorového prostoru

Pojistky se nacházejí na baterii.

Č.	Ampéry [A]	Popis
SB1	110	Alternátor
SB2	80	Plošina relé
SB3	50	Žhavicí svíčky motoru
SB4	50	Topné prvky chladicí kapaliny
	30	Klimatizace
SB5	30	Řídicí jednotka ABS
SB6	30	Řídicí jednotka ABS
SB7	20	Ventilátor chladiče
SB8	10	Klimatizace

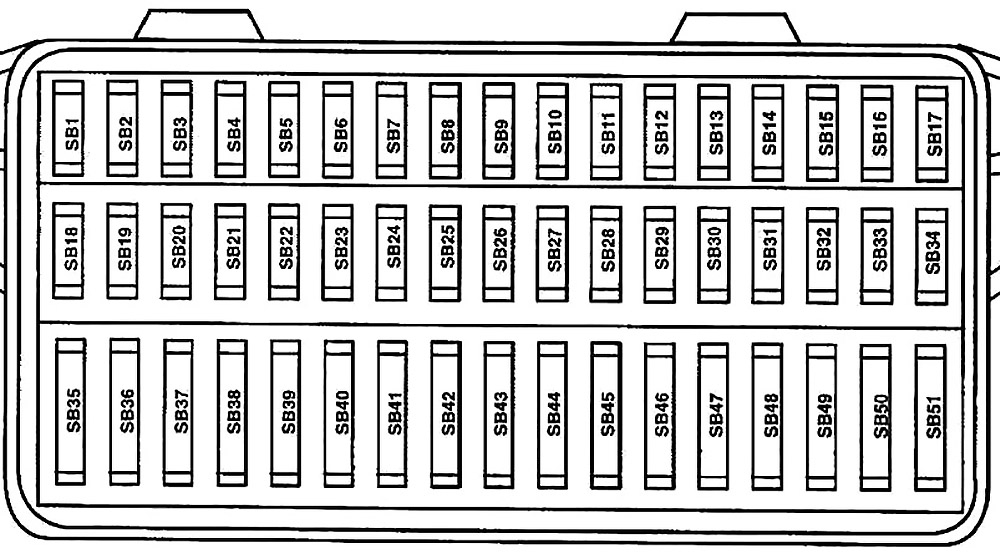

Panel pojistek prostoru pro cestující

Panel pojistek se nachází za krytem přístrojové desky na straně řidiče.

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
SB1	10	Ohřev lambda sondy
SB2	5	Osvětlení registrační značky
SB3	10	Vstřikovače
SB4	5	Levá parkovací světla
SB5	5	Pravá parkovací světla
SB6	10	Zadní stěrač
SB7	7.5	Směrová světla
SB8	5	ABS a EDL
SB9	5	Nastavení světelného paprsku
SB10	5	Vnitřní osvětlení
SB11	5	Elektrické napájení pro autodiagnostiku
SB12	10	Pravý potkávací světlomet
SB13	10	Levý potkávací světlomet
SB14	10	Systém nouzových světel, alarm proti krádeži
SB15	10	Brzdová světla
SB16	5	Bzučák upozornění na boční světla a rádio
SB17	10	Řídicí jednotka Simos
	5	Sklopné zrcátko
SB18	5	Ohřev zrcátka
SB19	15	Dvojitá houkačka; Vyhřívané trysky ostřikovačů.
SB20	15	Dvojitá houkačka; Vyhřívané trysky ostřikovačů.
	10	CD měnič; Telefon
SB21	5	Automatická převodovka
SB22	5	Automatická převodovka
	15	Houkačka ATA
SB23	5	Začátek vstřikování
SB24	5	Aktivace ventilu vstřikovače; Ventil tělesa škrticí klapky; Relé žhavicích svíček motoru.
	5	Spínač pedálu spojky; Řídicí jednotka systému přímého vstřikování nafty.
SB25	5	Spínač pedálu spojky; Řídicí jednotka systému přímého vstřikování nafty
	5	Páka převodovky pro automatickou převodovku
SB26	5	Páka převodovky pro automatickou převodovku
	5	Systém recirkulace vzduchu
SB27	5	Systém recirkulace vzduchu
	5	Vložka pro přístrojovou desku
SB28	5	Vložka pro přístrojovou desku
	5	Vysílač počítadla kilometrů; Imobilizér.

Č.	Ampéry [A]	Popis
SB29	5	Přenosník počítadla kilometrů; Imobilizér.
	7.5	Světla couvání
SB30	5	Světla couvání
	5	Ventil pro recirkulaci výfukových plynů; Elektromagnetický ventil aktivního uhlíkového filtru.
SB31	5	Ventil pro recirkulaci výfukových plynů; Elektromagnetický ventil aktivního uhlíkového filtru.
	10	Jednotka řízení systému vstřikování paliva
SB32	10	Kontrolér přerušení paliva; Kontrolér systému vstřikování.
	5	Jednotka řízení systému vstřikování paliva
SB33	10	Automatická řídicí jednotka převodovky
SB34	10	Zapalovací transformátor; Přenosník počítadla kilometrů (pro motor AHT).
SB35	25	Panoramatická střecha
SB36	15	Kontrolér systému vstřikování Simos
SB37	15	Jednotka řízení systému vstřikování
SB38	15	Elektrické dveře řidiče
	25	Elektrické dveře řidiče
SB39	15	Palivové čerpadlo
	25	Elektrická okna v dveřích spolujezdce
SB40	15	Centrální zamykání
	15	Palivové čerpadlo
SB41	15	Rádio
	15	Centrální zamykání
SB42	15	Zadní mlhová světla
	15	Rádio; Navigace.
SB43	15	Levá potkávací světla
	15	Přední a zadní mlhová světla
SB44	15	Pravá potkávací světla
	15	Levá potkávací světla
SB45	15	Zapalovač cigaret
	15	Pravá potkávací světla
SB46	15	Zapalovač cigaret
SB47	20	Vyhřívání zadního skla
	20	Ostřikovače světlometů
SB48	25	Ventilátor čerstvého vzduchu
	20	Vyhřívání zadního skla
SB49	25	Elektrické přední dveře spolujezdce
	25	Ventilátor čerstvého vzduchu
SB50	15	Systém stěračů
SB51	15	Vyhřívání sedadla

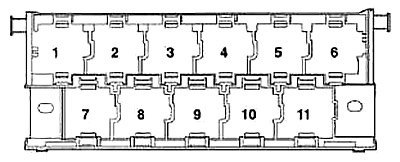

Blok relé

Blízko k panelu pojistek

Č.	Popis
1	Relé startéru (53) – pouze ve vozidlech vybavených automatickou převodovkou
2	Relé palivového čerpadla (167) – pouze ve vozidlech s benzínovým motorem
7	Jednotka řízení přerušení paliva (405) – pouze ve vozidlech vybavených airbagem
8	Relé ostřikovače / automatického stěrače (19)
9	Relé výfuku pro kontakt X (100)
1	Relé startéru (53) – pouze ve vozidlech vybavených automatickou převodovkou
2	Relé palivového čerpadla -crash- (409) – pouze ve vozidlech s benzínovým motorem
7	Relé výfuku pro kontakt X (100)
8	Relé ostřikovače / automatického stěrače (19)
9	Jednotka řízení přerušení paliva (405) – pouze naftový motor a airbag

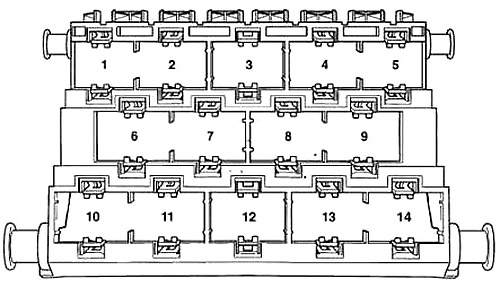

Pod panelem relé

Č.	Popis
1	Airbag
2	Směrovka přední pravá; Přední pravá světla.
3	Houkačka; Přední stěrač; Spínač brzdových světel.
4	Alternátor; ABS; Startér.
5	Levá světla; Levé směrovky; Autodiagnostika; Nastavení světelného paprsku.
6	Automatická převodovka
7	Kontrolka alternátoru; Napětí napájení řídicí jednotky motoru; Kontrolka tlaku oleje.
9	Spínač kontaktu alarmu proti krádeži

O Volkswagen Lupo (1998-2005)

Volkswagen Lupo, vyráběný v letech 1998 až 2005, je kompaktní městský automobil, který si získal oblibu díky své ekonomickému provozu a praktickým rozměrům. Tento model byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů o objemu od 1,0 do 1,4 litru. Lupo se vyznačuje jednoduchým a funkčním designem, který je ideální pro městské prostředí. Díky své nízké spotřebě paliva a kompaktním rozměrům je tento model oblíbený mezi řidiči, kteří hledají spolehlivé a úsporné vozidlo pro každodenní použití.

Schéma pojistkové skříňky Volkswagen Lupo

Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Lupo, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou na straně řidiče nebo v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o její konfiguraci.
