Schéma pojistek a relé – Yuchai YC25-8

PANEL POJISTEK

Číslo	Ampéry [A]	Popis
1	5	Spínač elektromagnetického ventilu
2	20	Ventilátor klimatizace
3	10	Alarm zadního světla
4	20	Ventilátor chladiče
5	10	Spínač napájení, relé zastavení
6	10	Zesilovač klimatizace
7	10	Asistent spínače startování
8	5	Vnitřní světlo
9	20	Nastartuj motor
10	10	Motor, elektrická trouba
11	20	Pracovní světlo
12	15	Stěrač deště, relé náklonu
13	10	Zapalovač

O Yuchai YC25-8 – pojistková skříňka ()

Yuchai YC25-8 je kompaktní rýpadlo-nakladač, který je známý svou spolehlivostí a efektivitou při práci na staveništích. Tento model je vybaven výkonným motorem, který poskytuje dostatečný výkon pro různé stavební úkoly. Yuchai YC25-8 je navržen tak, aby byl snadno ovladatelný a nabízí vynikající manévrovatelnost, což je ideální pro práci v omezených prostorech. Jeho robustní konstrukce a kvalitní komponenty zajišťují dlouhou životnost a nízké provozní náklady.

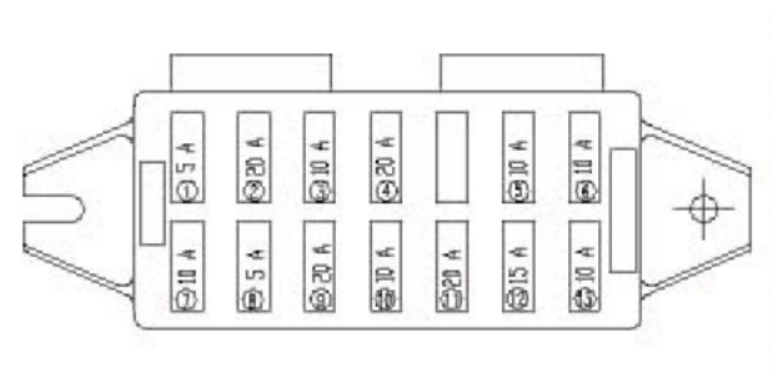

Schéma pojistkové skříňky Yuchai YC25-8 – pojistková skříňka

Tato stránka zobrazuje schéma pojistkové skříňky pro Yuchai YC25-8, která je nezbytná pro správnou údržbu a opravu elektrického systému tohoto stroje. Typické umístění pojistkové skříňky v tomto modelu je v blízkosti ovládacího panelu, což umožňuje snadný přístup při kontrole nebo výměně pojistek. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což pomáhá při rychlé identifikaci a řešení problémů. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a efektivitu provozu Yuchai YC25-8.
