Mitsubishi Mirage (2012-2019) – pojistková skříňka
Schéma pojistek a relé – Mitsubishi Mirage
Týká se vozidel vyrobených v letech:
2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

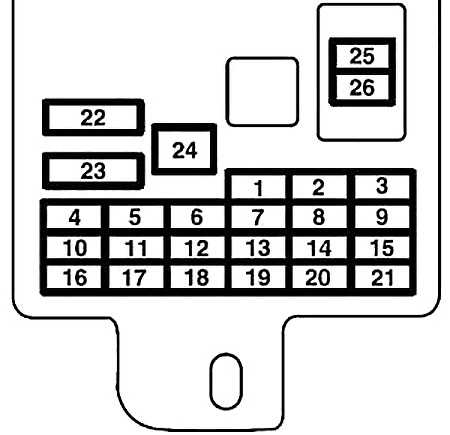

Schéma pojistkové skříňky přístrojové desky
Blok pojistek v kabině se nachází za krytem před sedadlem řidiče na místě zobrazeném na diagramu.
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| 1 | Zadní světlo (levé) | 7,5 |
| 2 | Zapalovač | 15 |
| 3 | Cívka zapalování | 10 |
| 4 | Motorek startování | 7,5 |
| 5 | Nepoužívané | – |
| 6 | Nepoužívané | – |
| 7 | Zadní světlo (pravé) | 7,5 |
| 8 | Vnější zrcátka | 7,5 |
| 9 | Řídicí jednotka motoru | 7,5 |
| 10 | Řídicí jednotka | 7,5 |
| 11 | Zadní mlhové světlo | 10 |
| 12 | Zámek dveří | 15 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| 13 | Osvětlení interiéru (osvětlení na přivítání) | 15 |
| 14 | Stěrač zadního okna | 15 |
| 15 | Směrovky | 7,5 |
| 16 | Relé | 7,5 |
| 17 | Vyhřívaná sedadla | 20 |
| 18 | Možnost | 10 |
| 19 | Vyhřívaná vnější zrcátka | 7,5 |
| 20 | Přední stěrač | 20 |
| 21 | Rezervní světlo | 7,5 |
| 22 | Odvlhčovač | 30 |
| 23 | Topení | 30 |
| 24 | Nepoužívané | – |
| 25 | Rádio | 10 |
| 26 | Elektronicky řízená jednotka | 15 |
Schéma pojistkové skříňky v motorovém prostoru
V motorovém prostoru se blok pojistek nachází, jak je znázorněno na obrázku. Stisknutím tlačítka (A nebo B) zvednete víčko.
V pojistkové skříňce v motorovém prostoru jsou pojistky náhradní.
Blok pojistek neobsahuje náhradní pojistky 7,5A, 10A nebo 15A. Pokud se jedna z těchto pojistek spálí, nahraďte ji následující pojistkou.
- 5 A: zrcátka zpětného pohledu vnější
- 10 A: Možnost
- 15 A: Zapalovač cigaret
V případě použití náhradní pojistky je třeba ji co nejdříve nahradit pojistkou s adekvátní kapacitou.
Typ A
Typ B
| Číslo | Typ A | Ampéry [A] |
|---|---|---|
| Číslo | Typ A | Ampéry [A] |
| SBF1 | Motorek ventilátoru chladiče | 40 |
| SBF2 | Systém proti krádeži | 30 |
| SBF3 | Klíč na startování | 40 |
| SBF4 | Ovládání elektrického okna | 40 |
| BF1 | DC-DC (P/T) | 30 |
| BF2 | DC-DC (AUDIO) | 30 |
| F1 | Světlomet (tlumená světla) (levé) | 10 |
| F2 | Světlomet (světlo tlumené) (pravé) | 10 |
| F3 | Světlomet (dálková světla) (levé) | 10 |
| F4 | Světlomet (světlo dálkové) (pravé) | 10 |
| F5 | Klaksón | 10 |
| F6 | Přední mlhová světla | 15 |
| F7 | Denní světla | 10 |
| F8 | Nepoužívá se | – |
| F9 | Nepoužívá se | – |
| F10 | Senzor proudu baterie | 7,5 |
| F11 | Nepoužívá se | – |
| Číslo | Typ A | Ampéry [A] |
|---|---|---|
| F12 | Světla stop (brzdová světla) | 15 |
| F13 | Cívka zapalování | 7,5 |
| F14 | Kontrola motoru | 7,5 |
| F15 | Alternátor | 7,5 |
| F 16 | Směrovky nouzového blikání | 10 |
| F17 | Automatická převodovka | 15 |
| F18 | Klimatizace | 10 |
| F19 | ETV | 15 |
| F20 | Motorek startování | 7,5 |
| F21 | Olej/pumpa CVT | 15 |
| F22 | Čerpadlo paliva | 15 |
| F23 | Motor | 20 |
| F24 | Automatická převodovka | 7,5 |
| #1 | Rezervní pojistka | 20 |
| #2 | Rezervní pojistka | 30 |
| SBF1 | Ohřívač PTC | 40 |
| SBF2 | Ohřívač PTC | 40 |
| SBF3 | Ohřívač PTC | 40 |
