Mitsubishi Outlander Sport (2010-2018) – pojistková skříňka
Mitsubishi Outlander Sport (2010-2018) – schéma pojistkové skříňky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Mitsubishi Outlander Sport (2010-2018) je pojistka 13 v pojistkové skříňce motorového prostoru.

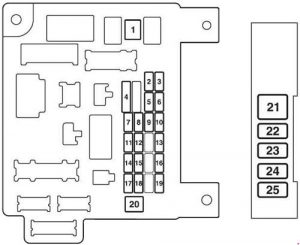

Pojistková skříňka přístrojové desky
A – Hlavní blok pojistek
B – Doplňující blok pojistek
Mitsubishi Outlander Sport – schéma pojistkové skříňky – přístrojová deska
| Č. br |
Popis |
Amp [A] |
| 1 | Výstražná světla | 30 |
| 2 | Brzdová světla | 15 |
| 3 | Zadní mlhové světlo | 10 |
| 4 | Stěrač čelního skla | 30 |
| 5 | Volitelné | 10 |
| 6 | Zámky | 20 |
| 7 | Rádio | 15 |
| 8 | Relé řídicí jednotky | 7.5 |
| 9 | Vnitřní osvětlení (stropní světla) | 15 |
| 10 | Výstražná světla | 15 |
| 11 | Stěrač zadního okna | 15 |
| 12 | Směrová světla | 7.5 |
| 13 | Zapalovač cigaret / Zásuvka pro příslušenství | 15 |
| 14 | Klíč zapalování | 10 |
| 15 | Otevíratelná střecha | 20 |
| 16 | Vnější zpětná zrcátka | 10 |
| 17 | Pohon všech kol | 10 |
| 18 | Zpětná světla | 7.5 |
| 19 | Zásuvka pro příslušenství | 15 |
| 20 | Ovládání elektrického okna | 30 |
| 21 | Odmrazovač | 30 |
| 22 | Vyhřívané vnější zpětné zrcátko | 7.5 |
| 23 | Sedadlo spolujezdce | 25 20 |
| 24 | Sedadlo řidiče s opěrkou | 25 20 |
| 25 | Vyhřívaná sedadla | 30 |

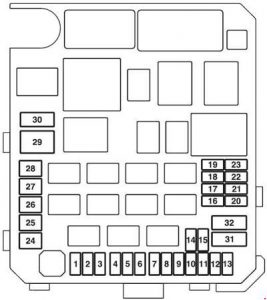

Panel pojistek v motorovém prostoru
| Č. br |
Popis |
Amp [A] |
| 1 | Přední mlhová světla | 15 |
| 2 | Motor | 7.5 |
| 3 | Automatická převodovka | 20 |
| 4 | Klaksón | 10 |
| 5 | Alternátor | 7.5 |
| 6 | Ostřikovač světlometů | 20 |
| 7 | Klimatizace | 10 |
| « | ETV/ventilátor chladiče oleje
(Twin Clutch SST). |
15 |
| 9 | Bezpečnostní alarm | 20 |
| 10 | Odmrazovač stěračů | 15 |
| 11 | – | – |
| 12 | Napájecí port | 30 |
| 13 | Denní světla | 10 |
| 14 | Světlomet (dálkové světlo) (levý) | 10 |
| 15 | Světlomet (dálkové světlo) (pravý) | 10 |
| 16 | Světlomet (potkávací světlo) (levý)
(stáhnout) |
20 |
| 17 | Světlomet (potkávací světlo) (pravý)
(stáhnout) |
20 |
| 18 | Světlomet (potkávací světlo) (levý)
(halogenové) |
10 |
| 19 | Světlomet (potkávací světlo) (pravý)
(halogenové) |
10 |
| 20 | ENG / NAPÁJENÍ | 10 |
| 21 | Zapalovací cívka | 10 |
| 22 | ENG / NAPÁJENÍ | 20 |
| Ohřívač palivové hadice | 25 | |
| 23 | Palivové čerpadlo | 15 |
| 24 | Startování | 30 |
| 25 | – | – |
| 26 | Antivandalismus | 40 |
| 27 | Antivandalismus | 30 |
| 28 | Ventilátor kondenzátoru klimatizace | 30 |
| 29 | Ventilátor chladiče | 40 |
| 30 | IOD | 30 |
| 31 | Audio zesilovač | 30 |
| 32 | Nafta | 30 |
| 33 | Náhradní pojistka | 10 |
| 34 | Náhradní pojistka | 15 |
| 35 | Náhradní pojistka | 20 |
O Mitsubishi Outlander Sport (2010-2018)
Mitsubishi Outlander Sport, známý také jako ASX na některých trzích, je kompaktní SUV, které se vyrábělo v letech 2010 až 2018. Tento model je oblíbený pro svůj moderní design, prostorný interiér a spolehlivost. Outlander Sport nabízí různé možnosti motorů, včetně benzinových a naftových variant, které se liší podle trhu. Díky své všestrannosti a pohodlnému jízdnímu zážitku je ideální volbou pro městské i dálkové jízdy. Model je vybaven pokročilými technologiemi a bezpečnostními funkcemi, které zvyšují komfort a bezpečnost cestujících.
Schéma pojistkové skříňky Mitsubishi Outlander Sport
Tato stránka zobrazuje schéma pojistkové skříňky pro Mitsubishi Outlander Sport, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Na schématu jsou uvedena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponentů vozidla.
