Mitsubishi Montero Sport 2 (Pajero)
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 a 2016

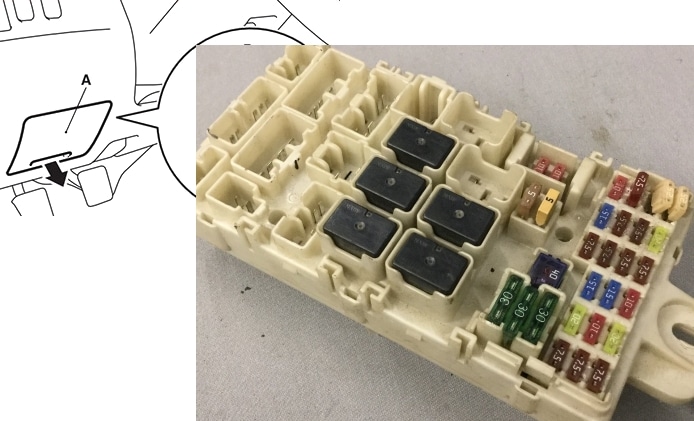

Pojistková skříňka v kabině
Nachází se v dolní části palubní desky, na straně řidiče, za ochranným krytem.
Poloha
Schéma
Funkce
| 1 | 7,5A Světla na poloze (levé) |
| 2 | Zapalovač 15A |
| 3 | 10A Cívka zapalování |
| 4 | 7,5A Startování |
| 5 | 20A Otevřená střecha |
| 6 | Presso 15A |
| 7 | 7,5A Boční světla (pravé) |
| 8 | 7,5A Vnější zrcátka |
| 9 | 7.5A Řídicí jednotka motoru |
| 10 | 7,5A Řídicí jednotka |
| 11 | 10A Zadní mlhové světlo |
| 12 | 15A Centrální zamykání |
| 13 | 10A Vnitřní světlo |
| 14 | 15A Tergicristallo posteriore |
| 15 | Plancia 7,5 A |
| 16 | 7.5A A/C relé kompresoru, relé ventilátoru kondenzátoru, relé ventilátoru, kontrolér topení, relé ventilátoru zadního, panel ovládání zadního chladiče, spínač ventilátoru zadního a relé vyhřívaného zadního okna |
| 17 | 20A Sedadlo vyhřívané |
| 18 | Napájení 10A pro příslušenství |
| 19 | 7,5A Zrcátka vnější vyhřívaná |
| 20 | Tergicristalli 20A |
| 21 | 7,5A Světla couvání |
| 22 | 30A Vyhřívané zadní okno |
| 23 | Vytápění 30A |
| 24 | Elektrická sedadla 40A |
| 25 | Audio systém 10A |
| 26 | 15A Řídicí jednotka elektronická |
Pojistky číslo 2 a 6 a relé číslo 2 jsou zodpovědné za fungování zapalovače cigaret a elektrických zásuvek.
Relé
- R1 – Relé vyhřívání sedadla
- R2 – Relé napájení pro zásuvky příslušenství
- R3 – Relé zadních mlhových světel
- R4 – Rezerva
- R5 – Relé ventilátoru
- R6 – Relé odmrazovače zadního okna
- R7 – Rezerva

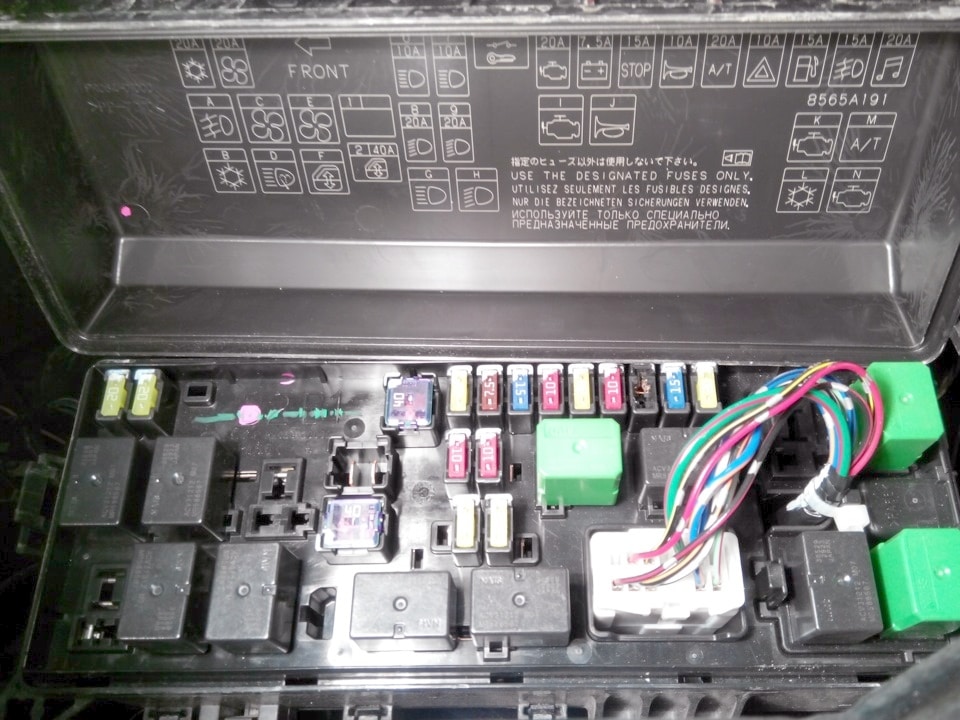

Pojistková skříňka v motorovém prostoru
Instalovaná na levé straně motorového prostoru vedle baterie.
Schéma
Určení
| 1 | rezerva |
| 2 | 40A Elektrická okna |
| 3 | 40A Startování |
| 4 | Kompresor klimatizace 20A |
| 5 | Motor ventilátoru kondenzátoru 20A |
| 6 | 10A Světlomety potkávací (levé) |
| 7 | 10A Světlomety potkávací (pravé) |
| 8 | 10/20A Světlomety dálkové (levé) |
| 9 | 10/20A Světlomety dálkové (pravé) |
| 10 | ECU motoru 20A |
| 11 | Generátor 7,5A |
| 12 | 15A Světla stop |
| 13 | Signál 10A |
| 14 | Automatická převodovka 20A |
| 15 | 10A Nouzová světla |
| 16 | 15A Čerpadlo paliva |
| 17 | 15A Mlhová světla |
| 18 | Zvuk 20A |

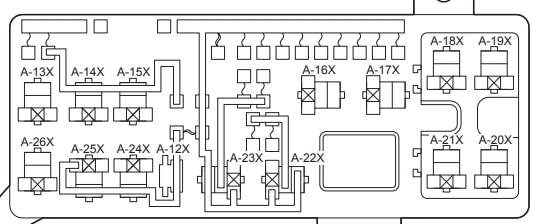

Circuit relé
Funkce
| A-12X | Propojení předního kabelování a pojistkové skříňky relé |
| A-13X | Relé světlometů předních anti-nebbia |
| A-14X | Relé ventilátoru klimatizace |
| A-15X | rezerva |
| A-16X | Relé startování |
| A-17X | Relé klaksonu |
| A-18X | Relé ohřívače |
| A-19X | Relé kontroly automatické převodovky |
| A-20X | Relé kontroly motoru |
| A-21X | Relé kompresoru klimatizace |
| A-22X | Relé světlometů (LO) |
| A-23X | Relé světlometů (HI) |
| A-24X | Relé ovládání oken |
| A-25X | rezerva |
| A-26X | Relé ventilátoru zadního |
V modelech s motorem Diesel je nainstalována další blokovací topná jednotka / relé topení.
O Mitsubishi Montero Sport 2 (Pajero)
Mitsubishi Montero Sport 2, známý také jako Pajero, je robustní SUV, které si získalo popularitu díky své spolehlivosti a schopnosti zvládat náročný terén. Tento model je vybaven výkonnými motory, které poskytují dostatečný výkon pro jízdu na silnicích i mimo ně. Montero Sport 2 nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které jsou navrženy tak, aby poskytovaly optimální rovnováhu mezi výkonem a efektivitou paliva. Interiér vozidla je prostorný a pohodlný, což z něj činí ideální volbu pro dlouhé cesty i každodenní používání.
Schéma pojistkové skříňky Mitsubishi Montero Sport 2 (Pajero)
Tato stránka zobrazuje schéma pojistkové skříňky pro Mitsubishi Montero Sport 2 (Pajero), která je klíčová pro pochopení elektrického systému vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, často pod palubní deskou nebo v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je velmi důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je navržena tak, aby chránila důležité komponenty vozidla, a proto je důležité mít přesné schéma pro správnou údržbu a opravy.
