Tesla Model S (2014) (evropská verze) – pojistková skříňka
Tesla Model S (2014) – schéma pojistek (evropská verze)
Rok výroby: 2014.

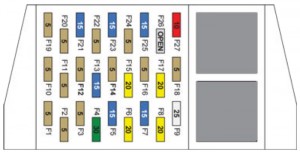

Pojistková skříňka 1
| Pojistka | Amp [A] | Popis |
| F1 | 5 | Senzor příslušenství;
Rádio; USB hub. |
| F2 | 5 | Systém vyrovnávání světlometů
(pouze vozidla se zavedeným pružinovým odpružením EU/Čína) |
| F3 | 5 | Osvětlení pro pohodlí;
Zpětné zrcátko. |
| F4 | 30 | Externí vyhřívání zadních sedadel
(možnost chlazení) |
| F5 | 15 | Vyhřívání sedadla (sedadlo řidiče) |
| F6 | 20 | Základní audio zesilovač |
| F7 | 15 | Vyhřívání sedadla (přední sedadlo spolujezdce) |
| F8 | 20 | Vysoce kvalitní audio zesilovač |
| F9 | 25 | Otevíratelná střecha |
| F10 | 5 | Pasivní bezpečnostní pásy |
| F11 | 5 | Spínače na volantu |
| F12 | 5 | Senzor režimu jízdy a rychlosti odchylky
(kontrola stability / trakce) |
| F13 | 15 | Parkování stěračů |
| F14 | 5 | Invertor trakce |
| F15 | 20 | Elektrická parkovací brzda |
| F 16 | 5 | Parkovací senzory / mrtvý úhel |
| F17 | 20 | Elektrická parkovací brzda |
| F18 | 5 | Nepoužívá se |
| F19 | 5 | Senzor HVAC ve vozidle |
| F20 | 5 | Logika vyhřívání vzduchu v kabině |
| F21 | 15 | Čerpadlo chladicí kapaliny baterie 1 |
| F22 | 5 | Aktuátory vstupu |
| F23 | 15 | Čerpadlo chladicí kapaliny v systému trakce |
| F24 | 5 | Klimatizace v kabině |
| F25 | 15 | Čerpadlo chladicí kapaliny baterie 2 |
| F26 | – | Nepoužívá se |
| F27 | 10 | Termální regulátor |

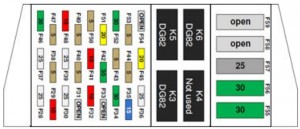

Pojistková skříňka 2
| Číslo | Amp [A] | Popis |
| F28 | 25 | Motor ovládání oken (zadní pravý) |
| F29 | 10 | Výkon relé |
| F30 | 25 | Motor ovládání oken (přední pravý) |
| F31 | – | Nepoužívá se |
| F32 | 10 | Ovládání dveří (pravá strana) |
| F33 | – | Nepoužívá se |
| F34 | 30 | Vyhřívání zadních středních sedadel;
Lavalunetta / stěrač; Odmlžování (volba chladno). |
| F35 | 15 | Napájení 12V |
| F36 | 25 | Pneumatické odpružení |
| F37 | 25 | Motor ovládání oken (zadní levý) |
| F38 | 5 | Paměť sedadla řidiče |
| F39 | 25 | Motor ovládání oken (přední levý) |
| F40 | 5 | Rukojeti zadních dveří |
| F41 | 10 | Ovládání dveří (levá strana) |
| F42 | 30 | Elektrický výtah pro nakládku |
| F43 | 5 | Senzor konstantního výkonu;
Spínač brzdy. |
| F44 | 5 | Nabíječka (nabíjecí port) |
| F45 | 20 | Pasivní vstup (klakson) |
| F46 | 30 | Ovládání karoserie (skupina 2) |
| F47 | 5 | Osvětlení prostoru pro cestující |
| F48 | 10 | Ovládání karoserie (skupina 1) |
| F49 | 5 | Přístrojová deska |
| F50 | 5 | Siréna;
Senzor narušení / náklonu (pouze Evropa). |
| F51 | 20 | Dotyková obrazovka |
| F52 | 30 | Vyhřívané zadní sklo |
| F53 | 5 | Systém správy baterie |
| F54 | – | Nepoužívá se |
| F55 | 30 | Elektrické sedadlo přední levé |
| F56 | 30 | Elektrické sedadlo přední pravé |
| F57 | 25 | Ventilátor kabiny |
| F58 | – | Nepoužívá se |
| F59 | – | Nepoužívá se |

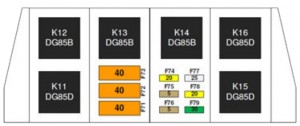

Pojistková skříňka 3
| Pojistka | Amp [A] | Popis |
| F71 | 40 | Ventilátor kondenzátoru (levý) |
| F72 | 40 | Ventilátor kondenzátoru (pravý) |
| F73 | 40 | Čerpadlo podtlaku |
| F74 | 20 | Napájecí lišta 12V (kabina) |
| F75 | 5 | Posilovač řízení |
| F76 | 5 | ABS |
| F77 | 25 | Kontrola stability |
| F78 | 20 | Světlomety – dálkové / potkávací |
| F79 | 30 | Osvětlení – vnější / vnitřní |
Pojistková skříňka 4
| Pojistka | Amp [A] | Popis |
| F101 | 15 | Vyhřívání zadního sedadla vlevo |
| F102 | 15 | Vyhřívání zadního sedadla vpravo |
| F103 | 5 | Kontrola vyhřívání středního zadního sedadla |
| F104 | 15 | Vyhřívání středních zadních sedadel |
| F105 | 15 | Ohřívač stěračů |
| F106 | – | Nepoužívá se |
Pojistková skříňka 4 Pokud je Model S vybaven možností chlazení, další pojistková skříňka (4) se nachází pod obložením na straně řidiče.
O Tesla Model S (2014)
Tesla Model S z roku 2014 je luxusní elektrické vozidlo, které se vyznačuje elegantním designem a pokročilými technologiemi. Tento model nabízí vynikající výkon s různými variantami baterií, které umožňují dojezd až do 426 kilometrů na jedno nabití. V závislosti od verze může Model S zrychlit z 0 na 100 km/h za méně než 5 sekund. Interiér vozidla je vybaven velkým dotykovým displejem, který slouží jako hlavní ovládací centrum pro navigaci, zábavu a další funkce. Tesla Model S je známá svou bezpečností a inovativními funkcemi, jako je autopilot, který poskytuje částečně autonomní řízení.
Schéma pojistkové skříňky Tesla Model S
Tato stránka zobrazuje schéma pojistkové skříňky pro Tesla Model S z roku 2014, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla. Schémata zobrazují čísla pojistek, jejich ampérovou hodnotu a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických obvodů a ochranu před zkraty a přetížením.
