V tomto článku najdeš diagramy pojistkové skříňky Aston Martin DB9, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Pojistka zapalovače cigaret (zásuvka napájení) v Aston Martin DB9 je pojistka 45 v rozvaděči pojistek motorového prostoru.
Poloha rozvaděče pojistek

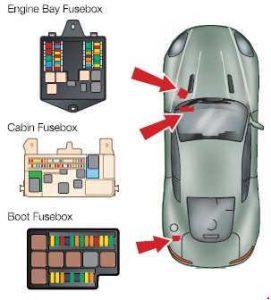

Aston Martin DB9 – schéma pojistky – poloha
Rozvaděč pojistek v motorovém prostoru – strana spolujezdce. Rozvaděč pojistek v kabině – u nohou spolujezdce. Rozvaděč pojistek v zavazadlovém prostoru – levá strana zavazadlového prostoru.
Motorový prostor
Číslo
Ampéry [A]
Popis
1
10
Napájení udržování PCM (Banco B)
2
10
Tracker (možnost) / hodiny
3
10
Modul ventilátoru chlazení
4
20
Řízení motoru (PCM A)
5
20
Řízení motoru (PCM B)
6
15
Senzory kyslíku ve výfukových plynech (HEGO) / Senzor katalyzátoru (CMS) (Banco B)
7
15
Cívky 7-12 / Elektromagnetické ventily tlumiče (Banco B)
8
10
Senzor hladiny chladicí kapaliny motoru (banco B)
9
20
Vstřikovače 7-12 / senzor hmotnosti vzduchu (MAF) (banco B)
10
10
Spojka klimatizace
11
15
Klaksón
12
10
Napájení udržování PCM (Banco A)
13
20
Vstřikovače 1-6 / senzor hmotnosti vzduchu (MAF) (banco A)
14
10
Ventil řízení par (VMV) (banco A)
15
25
Elektromagnetický ventil startovacího motoru
16
15
Cívky 1-6 / solenoidy tlumení (banco A)
17
5
Elektromagnetický ventil uvolnění prostoru
18
15
Senzory kyslíku ve výfukových plynech (HEGO) / Senzor katalyzátoru (CMS) (Banco A)
19
30
Modul ABS / napájení z baterie
20
30
Modul ABS / napájení z baterie
21
30
Vyhřívané čelní sklo
22
5
Rezerva
23
–
Prázdné
24
5
Kontrolka alternátoru
25
5
Rezerva
26
20
Čerpadlo ostřikovače světlometů
27
25
Rezerva
28
10
Modul ABS, senzor úhlu řízení / čtečka klíčů zapalování
Displej multimediálního modulu / Telefon (možnost) / GPS tuner (možnost (ne na Blízkém východě)) / Multimediální přehrávač
44
10
Modul airbagu
45
15
Zásuvka příslušenství a osvětlení
46
5
Sklopná ramena (Volant) / Spínač střechy kabrioletu (Volant) / Informace o řidiči / Spínač hlavního světla / Relé odkládací schránky / Hlavní spínač zámku / Spínač baterie
47
5
Vnitřní světla (přední / u nohou / zadní) / Světla zavazadlového prostoru
48
15
Relé a čerpadlo ostřikovače předního skla
49
10
Modul airbagu
50
5
Rezerva
51
10
Diagnostické vstupy / Spínače středové konzoly
52
5
Tlačítko startování
53
10
Modul regulace světlometů / Modul asistence řízení
54
10
Schéma pojistek motoru, schéma pojistek zavazadlového prostoru
55
20
Rezerva
56
10
Modul středové konzoly / modul signalizace / spínač nouzových světel
57
15
Diagnostické konektory / Spínač brzdového pedálu
58
10
Dálková světla (RH)
59
10
Dálková světla (LH)
60
15
Vyhřívání sedadla řidiče
61
15
Vyhřívání sedadla spolujezdce
62
20
Modul klimatizace
63
20
Rezerva
64
5
Modul přijímače AM / FM / Přijímač řízení dopravy (TMC)
65
5
Multimediální reprodukce / Multimediální modul a displej / Zesilovače pro anténu / Audio zesilovač
66
10
Modul centrální konzoly / modul řízení systému Infotainment
67
15
Rezerva
68
5
Rezerva
69
5
Modul sklopné střechy (Volant)
70
15
Rezerva
71
–
Rezerva
72
–
Rezerva
73
5
Rezerva
74
15
Čerpadlo paliva
75
–
Rezerva
76
–
Rezerva
77
15
Výkon startování
78
–
Prázdný
79
5
Modul světel couvání / asistent parkování (možnost)
80
5
Spínač baterie
81
20
Klíč na zapalování
82
25
Modul dveří pro cestující
83
25
Modul dveří pro řidiče
84
30
Napájení sedadla pro cestujícího a balíček spínačů
Modul čerpadla paliva (Banco B) / Tracker (možnost)
9
30
Modul čerpadla paliva (banco A)
10
30
Modul skládací střechy (Volante)
11
20
Rezerva
12
20
Modul řízení převodovky (automatická)
13
10
Monitorování tlaku pneumatik
14
5
Modul asistence při parkování vzadu (možnost)
15
5
Modul řízení převodovky (automatická)
16
30
Čerpadlo střechy pro kabriolet (Volante)
17
5
Žárovky zavazadlového prostoru / Osvětlení zásuvky napájení zavazadlového prostoru
18
30
Audio zesilovač
19
5
Rezerva
20
10
Ventil pro odvodnění nádrže
21
30
Motory zámku krytu kabrioletu (Volante)
22
20
Bypass ventil výfuku a vakuové čerpadlo
O Aston Martin DB9
Aston Martin DB9 je luxusní sportovní vozidlo, které se poprvé představilo v roce 2004. Tento model je známý svým elegantním designem a výjimečným výkonem. Pod kapotou se skrývá mohutný 5,9litrový motor V12, který poskytuje výkon kolem 450 koní, což umožňuje vozidlu dosáhnout vysokých rychlostí s lehkostí. Interiér DB9 je vyroben z nejkvalitnějších materiálů, přičemž nabízí komfort a luxus, který je typický pro značku Aston Martin. Tento model je dostupný jako kupé i kabriolet, což umožňuje řidičům vybrat si verzi, která nejlépe vyhovuje jejich preferencím.
Schéma pojistkové skříňky Aston Martin DB9
Tato stránka zobrazuje schéma pojistkové skříňky pro Aston Martin DB9, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka v tomto modelu se obvykle nachází v motorovém prostoru a v interiéru vozidla. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a obsahu.
