Lancia Musa (2007-2012) – pojistková skříňka
Lancia Musa (2007-2012) – schéma pojistek
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Lancia Y (1996-2003) je pojistka F44 v pojistkové skříňce na přístrojové desce.
Pojistková skříňka na přístrojové desce
| Popis | Pojistka | Ampéráž [A] |
| Přední světlomety pravé | F12 | 15 |
| Přední světlomet levý,
zařízení pro nastavení předních světlometů |
F13 | 15 |
| Světlomety couvání,
cívka relé přístrojové desky motoru, počítač karoserie |
F31 | 7,5 |
| +30 Ovladače dveří řidiče / spolujezdce (*) | F32 | 15 |
| Elektrické okno zadní levé | F33 | 20 |
| Elektrické okno zadní pravé | F34 | 20 |
| +15 Tempomat, signál ze spínače pedálu brzdy do řídicích jednotek (*) | F35 | 7,5 |
| +30 Přednastavení pro řídicí jednotku přívěsu,
zadní zámky, přední zámky s ovladačem jedněch dveří (*) |
F36 | 20 |
| +15 Třetí brzdové světlo, přístrojová deska, brzdová světla (*) | F37 | 10 |
| Deaktivace startování | F38 | 15 |
| +30 diagnostická zásuvka EOBD,
audio systém, navigátor, řídicí jednotka tlaku pneumatik (*) |
F39 | 10 |
| Vyhřívané zadní sklo | F40 | 30 |
| Zrcátka na bočních dveřích s vyhříváním | F41 | 7,5 |
| +15 řídicí jednotka ABS / ESP (*) | F42 | 7,5 |
| Stěrač / ostřikovač předního skla | F43 | 30 |
| Zapalovač cigaret / zásuvka napájení v tunelu | F44 | 20 |
| Vyhřívaná sedadla | F45 | 15 |
| Zásuvka napájení pro startování | F46 | 20 |
| Napájení kontroléru dveří řidiče
(elektrické okno, zámek) |
F47 | 20 |
| Napájení kontroléru dveří spolujezdce
(elektrické okno, zámek) |
F48 | 20 |
| +15 média (kontrolní světla na přístrojové desce vlevo a uprostřed,
elektrická zrcátka, vyhřívané kontrolní osvětlení sedadla, nastavení radiotelefonu, navigace senzory deště / denní světla, řídicí jednotka senzorů parkování, kontrolní osvětlení otevírací střechy) (*) |
F49 | 7,5 |
| Jednotka kontroly airbagu | F50 | 7,5 |
| +15 Jednotka kontroly tlaku pneumatik,
kontrola ECO / Sport (*) |
F51 | 7,5 |
| Stěrač / ostřikovač zadního skla | F52 | 15 |
| +30 Směrovky, nouzová světla,
přístrojová deska (*) |
F5 | 10 |
(*) +30 = připojení pozitivního pólového svorky baterie (ne pod klíčem)
(*) +15 = připojení pozitivního pólového pod klíčem

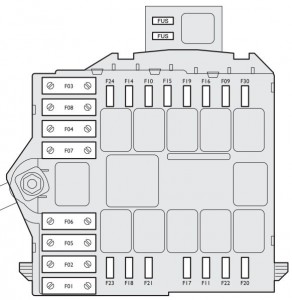

Schéma pojistek blízko baterie
| Popis | Pojistka | Ampéráže [A] |
| Řídicí jednotka na přístrojové desce 1 | F1 | 70 |
| Řídicí jednotka posilovače řízení | F2 | 70 |
| Klíč pro startování | F3 | 20 |
| Řídicí jednotka na přístrojové desce 2 | F4 | 50 |
| Řídicí jednotka ABS / ESP | F5 | 50 |
| Elektrický ventilátor chladiče
(nízká rychlost) (všechny verze) |
F6 | 30 |
| Elektrický ventilátor chladiče
(vysoká rychlost) (všechny verze kromě 1.4 16V vyhřívané) |
F7 | 40 |
| Elektrický ventilátor klimatizace | F8 | 30 |
| Ostřikovač světlometů | F9 | 20 |
| Klaksón | F10 | 15 |
| Vedlejší služby elektronického vstřikování | F11 | 15 |
| Světlomet s dálkovými světly pravý | F14 | 10 |
| Světlomet s dálkovými světly levý | F15 | 10 |
| Základní služby elektronického vstřikování | F17 | 10 |
| +30 Kontrolér motoru /
spínač dálkového ovládání ventilátoru chladiče (1.9 Multijet) (*) |
F18 | 7,5 |
| Kompresor | F19 | 7,5 |
| Filtr na naftu vyhřívaný (Multijet) | F20 | 30 |
| Čerpadlo paliva | F21 | 15 |
| Základní služby elektronického vstřikování (1.4 16V) | F22 | 15 |
| Základní služby elektronického vstřikování (Multijet) | F22 | 20 |
| Čerpadlo oleje převodovky s dvojitým systémem napájení | F23 | 15 |
| Dvojité napájení pojistkové skříňky převodovky (+ klíč) | F 16 | 7,5 |
| +15 Elektrický posilovač řízení (*) | F24 | 7,5 |
| Přední mlhová světla | F30 | 15 |
(*) +30 = svorkovnice pozitivní baterie (ne pod klíčem)
(*) +15 = svorkovnice pozitivní pod klíčem
Pojistková skříňka volitelná (na pomocném nosiči)
| Popis | Pojistka | Ampéráž [A] |
| +30 Externí zesilovač rádia (*) | F34 | 15 |
| +30 Otevírací střecha (*) | F58 | 20 |
(*) +30 = připojení pozitivního pólu baterie (ne pod klíčem)
(*) +15 = připojení pozitivního pólu pod klíčem
Pojistky mimo pojistkové skříňky motorového prostoru
| Popis | Pojistka | Ampéráž [A] |
| Čerpadlo s dvojitým systémem napájení | F01 | 30 |
| Vyhřívání žhavicích svíček (Multijet) | F04 | 50 |
(*) +30 = svorka pozitivní akumulátoru (ne pod klíčem)
(*) +15 = svorka pozitivní pod klíčem
O Lancia Musa (2007-2012)
Lancia Musa, vyráběná v letech 2007 až 2012, je kompaktní MPV, které nabízí kombinaci italského stylu a funkčnosti. Tento model je známý svým elegantním designem a komfortním interiérem, který poskytuje dostatek prostoru pro pasažéry i zavazadla. Lancia Musa byla dostupná s různými motorizacemi, včetně benzínových a dieselových motorů, což umožňovalo zákazníkům vybrat si variantu, která nejlépe vyhovuje jejich potřebám. Vozidlo je vybaveno moderními technologiemi a bezpečnostními prvky, které zvyšují pohodlí a bezpečnost jízdy.
Schéma pojistkové skříňky Lancia Musa
Tato stránka zobrazuje schéma pojistkové skříňky pro model Lancia Musa, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkce elektrických zařízení ve vozidle.
