Citroën Jumpy (1994-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën Jumpy (1994‑2019), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Citroën Jumpy
Vztahuje se na vozidla vyrobená v letech:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

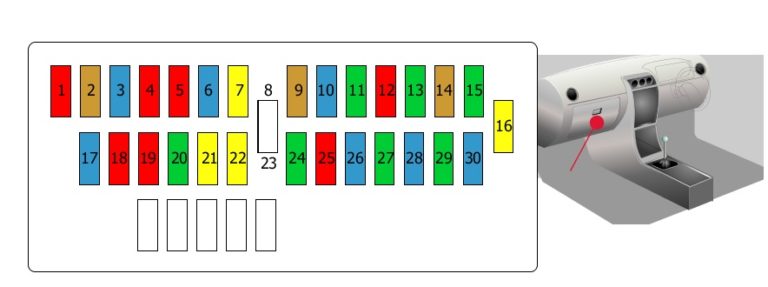

Pojistka v prostoru pro cestující.
schéma pojistky.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10А | Audio systém |
| 2 | 5А | Zapnutí + poloha; Senzor rychlosti; CPH; Upozornění na přístrojové desce. |
| 3 | 15А | Brzdová světla; Tempomat. |
| 4 | 10А | Pravé poziční světlo; Levé poziční světlo; Nastavení světlometů. |
| 5 | 10А | Klimatizace; Přední elektrická okna; Ventilátor; Tlakový spínač. |
| 6 | 15А | Vyhřívané zadní sklo; Vyhřívané sedadlo(a). |
| 7 | 20А | Systém upozornění |
| 8 | Rozvětvení | |
| 9 | 5А | Pravé poziční světlo; Levé poziční světlo; Osvětlení registrační značky; Ostřikovač světlometů. |
| 10 | 15А | Přední mlhová světla |
| 11 | 30А | Nepoužívá se |
| 12 | 10А | Světla zpátečky; Diagnostický konektor. |
| 13 | 30А | Nepoužívá se |
| 14 | 5А | CPH |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 15 | 30А | CPH; Centrální zamykání; Osvětlení interiéru. |
| 16 | 20А | Zapalovač; Pevné + poloha Příslušenství + poloha. |
| 17 | 15А | Řídicí jednotka teploty chladicí kapaliny;
Ventilátor chlazení. |
| 18 | 10А | Mlhová světla) |
| 19 | 10А | Osvětlení přístrojů; Audio systém; Boční světla. |
| 20 | 30А | Klimatizace; Ventilátor. |
| 21 | 20А | Vyhřívaná sedadla) |
| 22 | 20А | Příslušenství + poloha; Nepoužívá se. |
| 23 | Rozvětvení | |
| 24 | 30А | Ostřikovač světlometů;
Přední stěrače. |
| 25 | 10А | Klimatizace; Osvětlení interiéru; Paměť rádia; Hodiny. |
| 26 | 15А | Výstražná světla |
| 27 | 30А | Vyhřívané zadní sklo |
| 28 | 15А | Elektrická okna; Varovné světlo nabíjení. |
| 29 | 30А | Elektrická okna |
| 30 | 15А | Osvětlení interiéru; Směrovky; Hodiny; Elektrické zpětné zrcátko. |

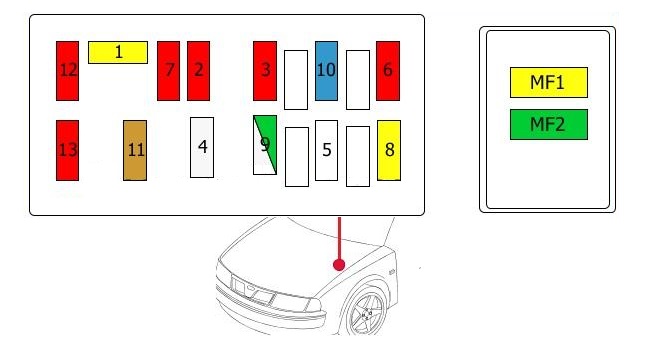

Pojistka v motorovém prostoru, bez ABS.
Ukazuje rozložení s volantem vpravo.
Pojistka 1
Čerpadlo paliva
20,0 A
Pojistka 2
Světlo polohy pravé
10,0 A
Pojistka 3
Světlo polohy levé
10,0 A
Pojistka 4
Ostřikovače světlometů
25,0 A
Pojistka 5 Pojistka
odbočka
6
Imobilizér
10,0 A
Pojistka 7
Senzor katalyzátoru
10,0 A
Pojistka 8
Přívěs
20,0 A
Pojistka 9
Chladicí ventilátor
25,0 A
Pojistka 9a
Ventilátor
30,0 A
Pojistka 10
Nepoužívá se
15,0 A
Pojistka 11
Nepoužívá se
5,0 A
Pojistka 12
Světlo polohy levé
10,0 A
Pojistka 13
Světlo polohy pravé
10,0 A
Pojistka MF1
Žádné informace
20,0 A
Pojistka MF2
Žádné informace
30,0 A

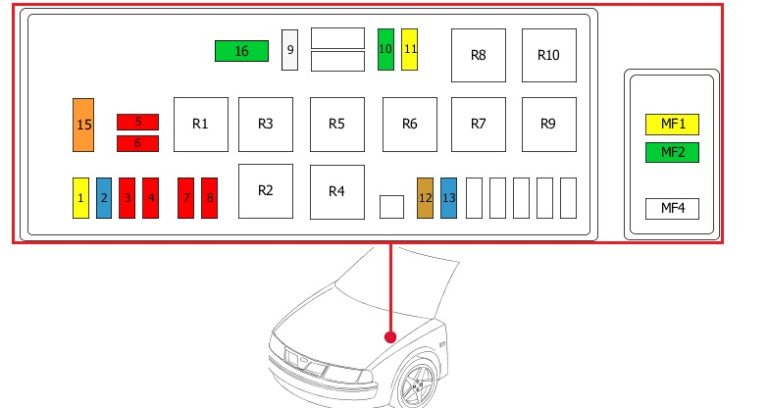

Pojistka v motorovém prostoru, s ABS.
Ukazuje rozložení s volantem vpravo
Pojistka 1
Přívěs
20,0 A
Pojistka 2
Čerpadlo paliva
15,0 A
Pojistka 2a
Čerpadlo paliva
20,0 A
Pojistka 3
Světlo polohy levé
10,0 A
Pojistka 4
Světlo polohy pravé
10,0 A
Pojistka 5
Diagnostický konektor
10,0 A
Pojistka 6
Elektronické vstřikování
Imobilizér
10,0 A
Pojistka 7
Světlo polohy levé
10,0 A
Pojistka 8
Světlo polohy pravé
10,0 A
Pojistka 9
Chladicí ventilátor motoru
25,0 A
Pojistka 9a
Chladicí ventilátor motoru
40,0 A
Pojistka 10
Ostřikovače světlometů
30,0 A
Pojistka 11
Doplňkový ohřívač
20,0 A
Pojistka 12
Čerpadlo ostřikovače světlometů
5,0 A
Pojistka 13
Senzor katalyzátoru
Ventilátor
15,0 A
Pojistka 15
Ventilátor
Klimatizace
40,0 A
Pojistka 16
Chladicí ventilátor motoru
30,0 A
Pojistka 16a
Chladicí ventilátor motoru
50,0 A
Pojistka MF1
Chladicí ventilátor motoru
20,0 A
Pojistka
Relé vstřikování MF2
30,0 A
Pojistka
Řídicí jednotka ABS MF4
60,0 A

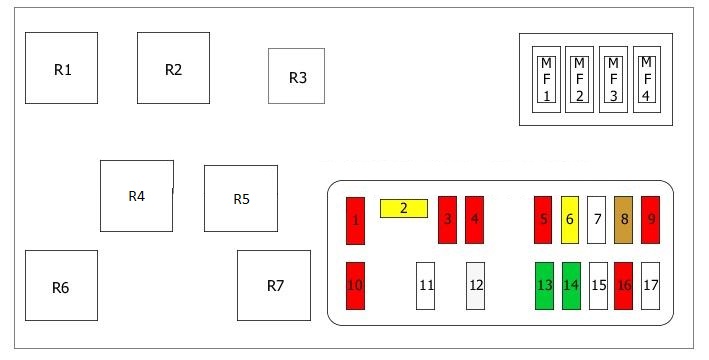

Pojistka a relé v motorovém prostoru, na levé straně.
Pojistka 1
Světlo polohy levé
10,0 A
Pojistka 2
Čerpadlo paliva
20,0 A
Pojistka 3
Žádné informace
10,0 A
Pojistka 4
Světlo polohy levé
10,0 A
Pojistka 5
Světlo polohy pravé
10,0 A
Pojistka 6
Žádné informace
20,0 A
Pojistka 7
Nepoužívá se
Pojistka 8
Žádné informace k dispozici
5,0 A
Pojistka 9
Relé čerpadla paliva
Doplňkové relé čerpadla paliva
10,0 A
Pojistka 10
Světlo polohy pravé
10,0 A
Pojistka 11
Žádné informace
Pojistka 12
Ostřikovače světlometů
25,0 A
Pojistka 13
Chladicí ventilátor
30,0 A
Pojistka 14
Žádné informace k dispozici Pojistka
30,0 A
15
Nepoužívá se
Pojistka 16
Žádné informace k dispozici Pojistka
10,0 A
17
Diagnostický konektor Konektor
přívěs
Pojistka MF1
Hlavní spínač světel
Hlavní relé
Pojistka v prostoru pro cestující
70,0 A
Pojistka MF2
Pojistka v prostoru pro cestující
Zapalovací spínač
Panel ADC (systém prevence startování)
Hlavní relé
70,0 A
Pojistka MF3
Relé čerpadla sekundárního vzduchu
40,0 A
Pojistka MF4
Chladicí ventilátor
50,0 A
Relé R1 Relé
klimatizace
Relé R2
Chladicí ventilátor
Relé R3
Žádné informace
Relé R4
Ostřikovače světlometů
Relé R5
Chladicí ventilátor
Relé R6 Relé
klimatizace
R7
Chladicí ventilátor
Citroën Jumpy (2007-2016) – schéma pojistky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače (napájecí zásuvka) v Citroën Jumpy (2007-2016) je pojistka 9 v rozváděči pojistek na přístrojové desce.
Poloha
Existují tři pojistkové skříňky:
– na přístrojové desce vpravo (za odkládací schránkou, sklápěcí)
Sklopte odkládací schránku a poté ji silně zatáhněte, abyste se dostali k pojistkám.
– v prostoru pro cestující (komora baterie)
Odstraňte kryt komory baterie, odstraňte červenou svorku baterie (+).
– pod kapotou
Jakmile otevřete kapotu, posuňte podporu stěrače, abyste usnadnili přístup; odpojte a sklopte skříňku, abyste se dostali k pojistkám.

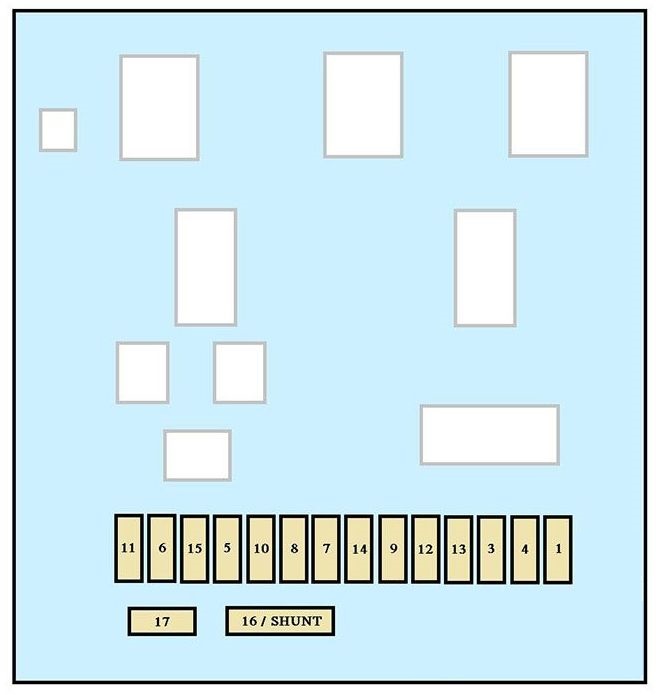

Pojistková skříňka na přístrojové desce
| Č. | Ampéry [A] | Popis |
| 1 | 15 | Zadní stěrač |
| 2 | – | Volný |
| 3 | 5 | Jednotka řízení airbagu |
| 4 | 10 | Senzor úhlu řízení; Diagnostický konektor; Senzor ESP; Ruční větrání; Spínač spojky; Výška paprsku světlometů; Čerpadlo filtru pevných částic. |
| 5 | 30 | Elektrická zrcátka; Motor okna spolujezdce. |
| 6 | 30 | Napájení předních elektrických oken |
| 7 | 5 | Noční světla a světlo v odkládací schránce |
| 8 | 20 | Vícefunkční displej; Siréna proti krádeži; Audio systém; Měnič CD; Audio/telefon; Pojistková skříňka přívěsu (příslušenství); Konvertor karoserie/konvertor vozidla (platforma s kabinou). |
| 9 | 10 | Konektor příslušenství v zavazadlovém prostoru |
| 10 | 30 | Regulátor výšky zadní části; Spínač volantu; Přístrojová deska. |
| 11 | 15 | Diagnostický konektor; Spínač zapalování. |
| 12 | 15 | Hands-free kit; Jednotka řízení airbagu; Jednotka řízení senzorů parkování/ |
| 13 | 5 | Pojistková skříňka motoru; Pojistková skříňka přívěsu. |
| 14 | 15 | Senzor deště; Digitální klimatizace; Přístrojová deska. |
| 15 | 30 | Blokování/odemknutí/Superklíč |
| 16 | – | Volný |
| 17 | 40 | Vyhřívané zadní sklo; Vyhřívaná zrcátka. |
| 17 | 10 | Pouze vyhřívaná zrcátka |
Pojistky v prostoru pro cestující
| Číslo | Ampéry [A] | Popis |
| 1 | 30 | Vyhřívaná sedadla |
| 2 | 20 / – | Stav nabití baterie/Volné |
| 3 | 40/50 | Pojistková skříňka přívěsu (příslušenství); Výrobce karoserie; Jednotka pro úpravu vozidla (platforma s kabinou). |
| 4 | – | Volné |
| 36 | 15 | Zámky dveří s pantem |
| 37 | 10 | Zámky dveří s pantem |
| 38 | 20 | Stěrač zadních dveří s křídlem |
| 39 | – | Volné |
| 40 | 5 | Sklápěcí zrcátka |
Schéma pojistkové skříňky (tažení / tažné zařízení / výrobci karoserií / pojistky CAB platformy)
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Volný |
| 2 | 15 | Relé startování a volitelného generátoru |
| 3 | 15 | Napájení přívěsu 12V |
| 4 | 15 | Pevné dodávky pro automobilové měniče |
| 5 | 10 | Havarijní světla |
Pojistková skříňka v motorovém prostoru
| Nr | Ampéry [A] | Popis |
| 1 | 20 | Řídicí jednotka motoru; Systémy napájení paliva a vzduchu; Montáž ventilátoru. |
| 2 | 15 | Klaksón |
| 3 | 10 | Čerpadlo ostřikovače předního a zadního |
| 4 | 20 | Čerpadlo ostřikovače světlometů |
| 5 | 15 | Systém napájení paliva |
| 6 | 10 | Posilovač řízení; Dodatečný spínač pedálu brzdy. |
| 7 | 10 | Systém brzdění (ABS / DSC) |
| 8 | 20 | Kontrola motorku startování |
| 9 | 10 | Hlavní spínač pedálu brzdy |
| 10 | 30 | Systémy napájení paliva a vzduchu; Systémy kontroly emisí. |
| 11 | 40 | Přední ventilace |
| 12 | 30 | Stěrače |
| 13 | 40 | Integrované systémové rozhraní |
| 14 | 30 | Volný |
Citroën SpaceTourer/Dispatch/Jumpy (2016-2019…) – schéma pojistkové skříňky
Rok výroby: 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) v Citroën Jumpy jsou pojistka F32 (přední) a F7 (zadní) v pojistkové skříňce přístrojové desky.

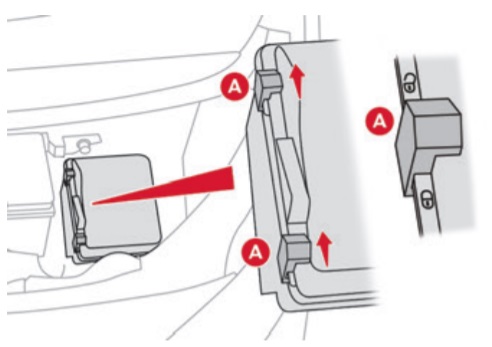

Poloha pojistkové skříňky
Vozy s volantem nalevo: Pojistková skříňka se nachází v dolní části přístrojové desky (vlevo).
Odstraňte kryt tažením za horní levý roh a poté doprava.

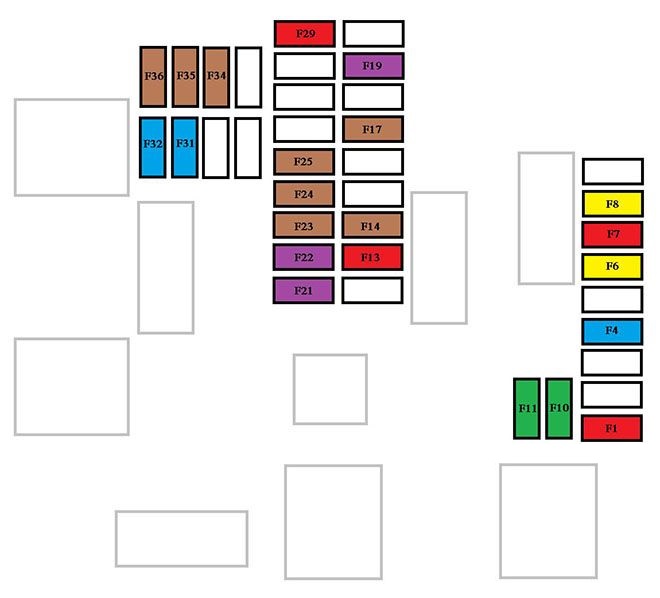

Přístrojová deska Pojistková skříňka Verze 1 (Eco)
Přiřazení pojistek v pojistkové skříňce přístrojové desky (v1)
| Nr | Ampéry [A] | Popis |
|---|---|---|
| Nr | Ampéry [A] | Popis |
| F1 | 10 | Servotvorba elektrická; Spínač spojky. |
| F4 | 15 | Klaksón |
| F5 | 20 | Čerpadlo předního a zadního ostřikovače skla. |
| F6 | 20 | Čerpadlo předního a zadního ostřikovače skla. |
| F7 | 10 | Napájení příslušenství zadní 12 V. |
| F8 | 20 | Stěrače zadní jediné nebo dvojité. |
| F10 / F11 | 30 | Zámky přední a zadní, vnější, vnitřní. |
| F13 | 10 | Ovládání klimatizace přední; Ovládání rádia; Páka převodovky; Displej s vysokým rozlišením. |
| F14 | 5 | Připojení varování a asistence. |
| F17 | 5 | Přístrojová deska. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F19 | 3 | Ovládání na volantu. |
| F21 | 3 | Systém otevírání bez klíče; Startování systému; Spínač zapalování. |
| F22 | 3 | Senzor deště a jasu; Vícefunkční kamera pro detekci. |
| F23 | 5 | Bezpečnostní pásy rozepnuté nebo nezapnuté (displej). |
| F24 | 5 | Dotykový displej; Kamera pro couvání; Parkovací senzory. |
| F25 | 5 | Airbag. |
| F29 | 20 | Audio systém; Dotykový displej; CD přehrávač; Navigace. |
| F31 | 15 | Audio systém (baterie +). |
| F32 | 15 | Přední zásuvka pro příslušenství 12 V. |
| F34 | 5 | Systém monitorování mrtvého úhlu; Elektrické ovládání bočních zrcátek. |
| F35 | 5 | Nastavení výšky paprsku světlometů. |
| F36 | 5 | Nabíječka na baterku; Zadní čtecí světlo. |

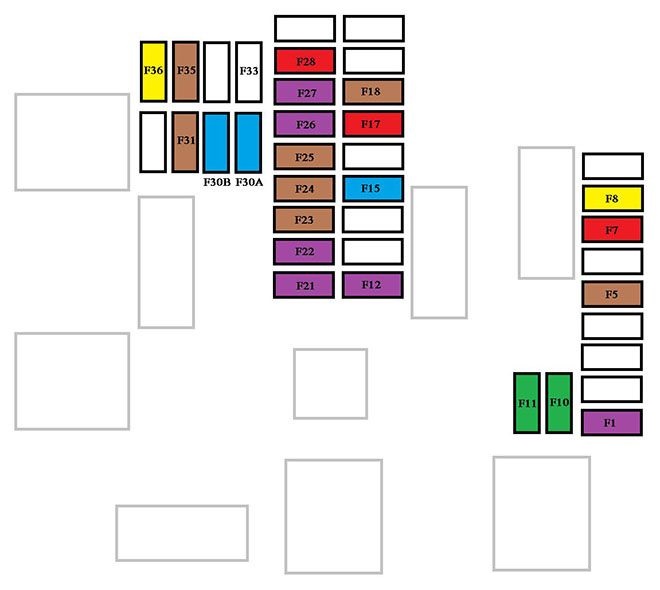

Pojistková skříňka palubní desky verze 2 (kompletní)
Přiřazení pojistek v pojistkové skříňce palubní desky (v2)
| Nr | Ampéry [A] | Popis |
|---|---|---|
| Nr | Ampéry [A] | Popis |
| F1 | 3 | Systém otevírání bez klíče a startování systému nebo spínač zapalování. |
| F5 | 5 | Dotyková obrazovka; Kamera pro couvání; Senzory parkování. |
| F7 | 10 | Ovládací prvky zadní klimatizace; Hi-Fi zesilovač. |
| F8 | 20 | Zadní stěrač jednorázový nebo dvojitý. |
| F10 / F11 | 30 | Zámky přední a zadní, vnější, vnitřní. |
| F12 | 3 | Alarm. |
| F17 | 10 | Zásuvka příslušenství zadní 12 V. |
| F18 | 5 | Připojení varování a asistence. |
| F21 | 3 | Nabíječka na baterku; Zadní čtecí světlo. |
| F22 | 3 | Světlo v odkládací schránce; Zadní čtecí světla. |
| Nr | Ampéry [A] | Popis |
|---|---|---|
| F23 | 5 | Systém monitorování mrtvého úhlu; Elektronické ovládání zrcátek. |
| F24 | 5 | Ovládání na volantu. |
| F25 | 5 | Nastavení výšky světelného paprsku dálkových světlometů. |
| F26 | 3 | Bezpečnostní pásy uvolněné nebo nezapnuté (displej). |
| F27 | 3 | Senzor deště a světla; Vícefunkční kamera pro detekci. |
| F28 | 10 | Ovládání přední klimatizace; Ovládání rádia; Páka převodovky; Displej s vysokým rozlišením. |
| F30A nebo B | 15 | Audio systém (baterie +). |
| F31 | 5 | Airbag. |
| F33 | 15 | Přední zásuvka 12 V. |
| F35 | 5 | Přístrojová deska. |
| F36 | 20 | Audio systém; Dotyková obrazovka; CD přehrávač; Navigace. |
Pojistková skříňka v motorovém prostoru
Poloha pojistkové skříňky
Nachází se v motorovém prostoru blízko baterie.
Abyste se k ní dostali, uvolněte dva háky A, odstraňte kryt.
Přiřazení pojistek v pojistkové skříňce motorového prostoru
| Nr | Ampéry [A] | Popis |
|---|---|---|
| F12 | 5 | Vyhřívané trysky pro ostřikovače skel. |
| F14 | 25 | Čerpadlo ostřikovačů skel předních a zadních. |
| F15 | 5 | Přední radar a nouzové brzdění; Elektrické posilování řízení. |
| F17 | 10 | Integrované systémové rozhraní. |
| F19 | 30 | Motor stěrače předního skla. |
| F20 | 15 | Čerpadlo ostřikovačů skel předních a zadních. |
| F21 | 20 | Čerpadlo ostřikovačů světlometů. |
| F22 | 15 | Klaksón |
| F23 | 15 | Pravý potkávací světlomet. |
| F24 | 15 | Levý potkávací světlomet. |
O Citroën Jumpy (1994-2019)
Citroën Jumpy, vyráběný v letech 1994 až 2019, je oblíbeným užitkovým vozidlem, které se vyznačuje svou všestranností a spolehlivostí. Tento model je známý svým prostorným interiérem, který je ideální pro přepravu zboží nebo větších skupin osob. Citroën Jumpy nabízel různé možnosti motorů, včetně benzínových a dieselových variant, což umožňovalo zákazníkům vybrat si podle svých potřeb a preferencí. Díky jeho robustní konstrukci a moderním technologiím byl Jumpy oblíbený nejen mezi podnikateli, ale i mezi rodinami, které potřebovaly spolehlivé a prostorné vozidlo.
Schéma pojistkové skříňky Citroën Jumpy
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroën Jumpy, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla pod přístrojovou deskou nebo v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
