Citroën C8 (2002-2008) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën C8 2002-2008, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Citroën C8
Vztahuje se na vozidla vyrobená v letech:
2002, 2003, 2004, 2005, 2006, 2007, 2008.
Za zapalovač cigaret (zásuvky napájení) v Citroen C8 je zodpovědná pojistka F9 (zapalovač cigaret) v pojistkové skříňce přístrojové desky a pojistky F11 (zásuvka 12 V ve třetí řadě) a F12 (zásuvka 12 V ve druhé řadě) na baterii.
Tři pojistkové skříňky se nacházejí pod přístrojovou deskou, ve vaně baterie a pod kapotou.
Pojistková skříňka přístrojové desky
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F1 | 15 A | Zadní stěrač |
| F3 | 5 A | Airbag |
| F4 | 10 A | Snímač úhlu natočení volantu;ESP;
Vnitřní fotocitlivé zpětné zrcátko; Diagnostická zásuvka; Spojka; Klimatizace; Odpružení; Filtr pevných částic. |
| F5 | 30 A | Střešní okno;Přední okno. |
| F6 | 30 A | Zadní okno |
| F7 | 5 A | Vnitřní osvětlení;Kosmetická zrcátka;
Pojistková skříňka. |
| F8 | 20 A | Displej;Alarm;
Rádio; Měnič CD; Systém aditiv pro naftu; Detekce podhuštění; Boční posuvné dveře. |
| F9 | 30 A | Zapalovač cigaret |
| F10 | 15 A | Modul relé přívěsu;Ovládací prvky na volantu. |
| F11 | 15 A | Diagnostická zásuvka;Siréna;
Automatická převodovka; Zapalování. |
| F12 | 15 A | Kontrolka bezpečnostních pásů;Posuvné dveře;
Airbag; Parkovací asistent; Paměť sedadla řidiče; Elektrické sedadlo spolujezdce; Hands-free systém. |
| F13 | 5 A | Relé přívěsu |
| F14 | 15 A | Dešťový senzor;Střešní okno;
Klimatizace; Kontrola varovné kontrolky tachometru; Přístrojová deska; Telematika. |
| F15 | 30 A | Zamykání;Dvojité zamykání;
Dětská pojistka. |
| F17 | 40 A | Vyhřívané zadní okno |
Pojistková skříňka v motorovém prostoru
Pro otevření pojistkové skříňky v motorovém prostoru odpojte nádržku na kapalinu do ostřikovačů a poté odstraňte kryt.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F1 | 20 A | ECU motoru;Elektromagnetický ventil recirkulace výfukových plynů;
Elektromagnetický ventil regulace vysokého tlaku nafty; Elektromagnetický ventil EGR. |
| F2 | 15 A | Klaksón |
| F3 | 10 A | Čerpadlo ostřikovače přední/zadní |
| F4 | 20 A | Čerpadlo ostřikovače světlometů |
| F5 | 15 A | Palivové čerpadlo;Elektromagnetický ventil regulace. |
| F6 | 10 A | Převodovka;Posilovač řízení;
Proudový měřič; Ohřívač; Hladina motorového oleje; Brzdy; Regulace světlometů. |
| F7 | 10 A | ESP |
| F8 | 20 A | Startování |
| F9 | 10 A | ECU motoru |
| F10 | 30 A | Elektromagnetické ventily;Lambda sonda;
Vstřikovače; Zapalovací cívka; ECU; Ohřívač nafty. |
| F11 | 40 A | Proud vzduchu |
| F12 | 30 A | Přední stěrač |
| F13 | 40 A | Integrované systémové rozhraní (ignition+) |
| F14 | – | Prázdný |
Pojistky na baterii
Zvedněte rohož, odpojte kryt umístěný pod podlahou pod předním pravým sedadlem pro přístup.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F1 | – | Prázdný |
| F2 | – | Prázdný |
| F3 | 5 A | Brzdy |
| F4 | 25 A | Paměť sedadla řidiče |
| F5 | 25 A | Paměť sedadla spolujezdce;Otevírací střecha. |
| F6 | 20 A | Otevírací střecha |
| F7 | 20 A | Otevírací střecha |
| F8 | 10 A | Vyhřívané sedadlo spolujezdce |
| F9 | 10 A | Vyhřívané sedadlo řidiče |
| F10 | 15 A | Signalizace |
| F11 | 20 A | Zásuvka příslušenství 12 V třetí řada |
| F12 | 20 A | Zásuvka příslušenství 12 V druhá řada |

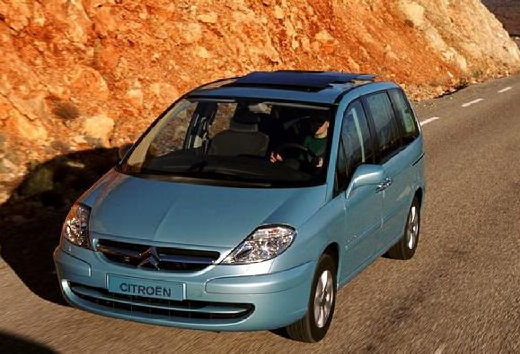

O Citroën C8 (2002-2008)
Citroën C8 je rodinné MPV, které se vyrábělo v letech 2002 až 2008. Tento model byl navržen s důrazem na pohodlí a prostornost, což ho činí ideálním pro větší rodiny nebo delší cesty. Citroën C8 nabízel různé motorové možnosti, včetně benzínových a dieselových motorů, které poskytovaly vyvážený výkon a efektivitu. Interiér vozidla byl flexibilní, s možností konfigurovat sedadla podle potřeby, což umožňovalo maximální využití prostoru. Díky moderním technologiím a bezpečnostním prvkům byl Citroën C8 oblíbenou volbou mezi řidiči, kteří hledali spolehlivé a praktické vozidlo.
Schéma pojistkové skříňky Citroën C8
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroën C8, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Pojistková skříňka se typicky nachází v motorovém prostoru nebo pod přístrojovou deskou. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což umožňuje jednoduchou orientaci při výměně pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Díky této schématu pojistkové skříňky můžete efektivně řešit problémy s elektrickými obvody ve vašem Citroën C8.
