Schéma pojistek a relé – DS3 Crossback

Pojistková skříňka v přístrojové desce

Pojistková skříňka se nachází v dolní části přístrojové desky (vlevo).

Pro přístup k pojistkové skříňce je nutné dodržet stejný postup, jaký je popsán pro sadu nářadí.

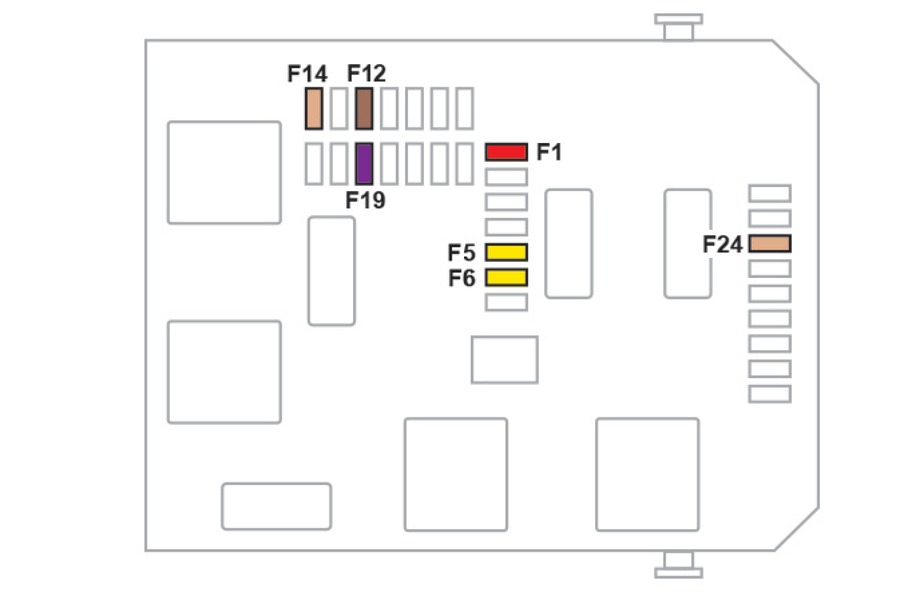

Skříň 1

Číslo	Ampéráž [A]	Popis
F1	10 A	Zrcadlo s elektrochromatickou funkcí; Radar; Elektrické posilování řízení.
F5	20 A	Čerpadlo stěrače zadního okna.
F6	20 A	Čerpadlo stěrače předního okna.
F12	7,5 A	Diagnostická zásuvka.
F14	5 A	Tlačítka pro připojení upozornění a asistence; Modul řízení alarmu.
F19	3 A	Modul tažného zařízení; Horní skupina sloupku řízení.
F24	5 A	Hi-Fi zesilovač; Asistence při parkování; Kamera; Dotykový displej.

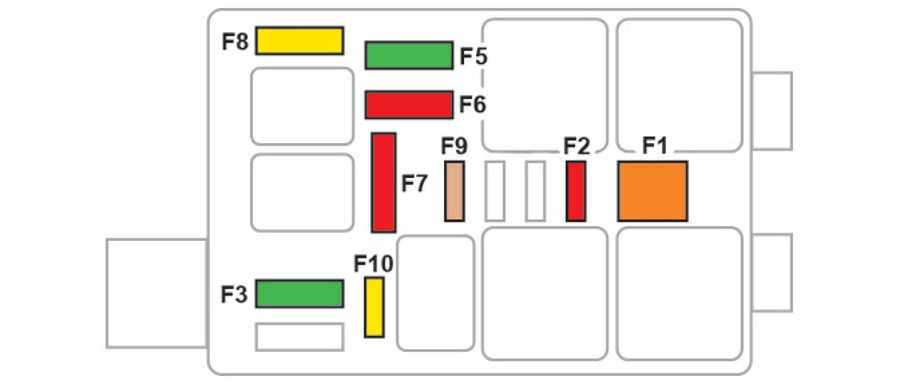

Pojistková 2

Číslo	Ampéráže [A]	Popis
F1	40 A	Zadní vyhřívané sklo.
F2	10 A	Vyhřívaná zpětná zrcátka.
F3	30 A	Elektrické ovládání oken v předních dveřích.
F5	30 A	Elektrické ovládání oken v zadních dveřích.
F6	10 A	Sklopná vnější zpětná zrcátka.
F7	10 A	Sklopná vnější zpětná zrcátka.
F8	20 A	Zasouvací madla na levé straně.
F9	25 A	Hi-Fi zesilovač.
F10	20 A	Zasouvací madla na pravé straně.

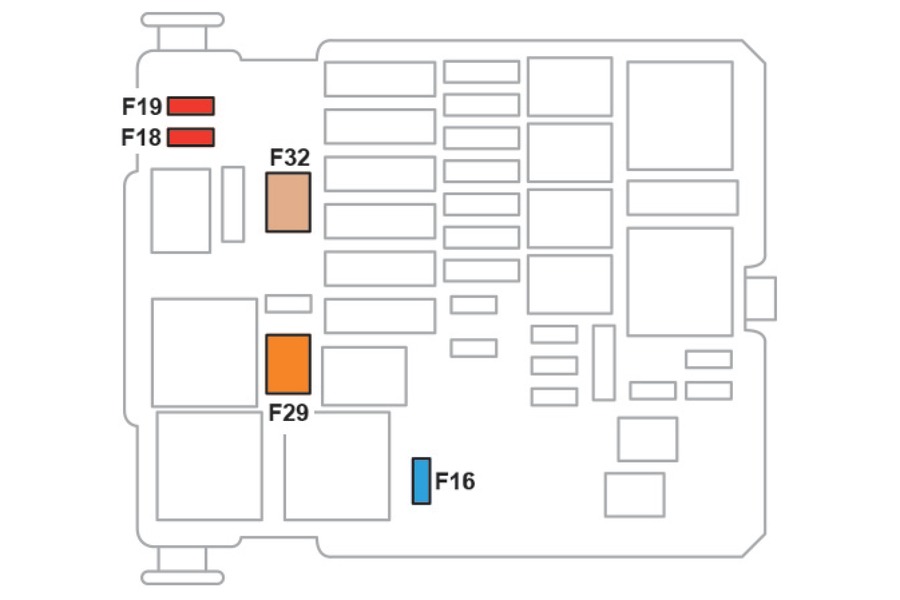

Pojistková skříňka v motorovém prostoru

Pojistková skříňka se nachází v motorovém prostoru, blízko baterie.

Číslo	Ampéráž [A]	Popis
F16	15 A	Světlomet s tlumeným světlem pravý; Světlomet v technologii Full LED.
F18	10 A	Světlomet s tlumeným světlem pravý; Halogenový světlomet.
F19	10 A nebo 15 A (v závislosti na verzi)	Světlomet s tlumeným světlem levý; Halogenový světlomet; Světlomet v technologii Full LED.
F29	40 A	Stěrače čelního skla.
F32	80 A	Napájení

O DS3 Crossback (2019-2022)

DS3 Crossback je kompaktní SUV, které bylo představeno v roce 2019 a vyrábělo se do roku 2022. Tento model je známý svým moderním designem a pokročilými technologiemi, které nabízí. DS3 Crossback je dostupný s různými možnostmi motorizace, včetně benzinových a dieselových motorů, a také elektrické verze s názvem E-Tense. Vozidlo je vybaveno množstvím bezpečnostních prvků a asistenčních systémů, které zaručují komfortní a bezpečnou jízdu. Interiér je elegantní a nabízí vysokou úroveň personalizace, což umožňuje řidičům přizpůsobit si vozidlo podle vlastních preferencí.

Schéma pojistkové skříňky DS3 Crossback

Tato stránka zobrazuje schéma pojistkové skříňky pro model DS3 Crossback. V tomto vozidle se pojistková skříňka nachází typicky v prostoru motorového prostoru a v interiéru, obvykle pod palubní deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem, který chrání elektrické obvody vozidla před přetížením a zkraty. Při výměně pojistek v pojistkové skříňce je důležité dodržovat uvedené specifikace a doporučení výrobce.
