Ford Focus Electric (2011-2018) – schéma pojistkové skříňky Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Focus Electric (2011-2018) je pojistka F61 v pojistkové skříňce v kabině.
Ford Focus Electric – schéma pojistkové skříňky – kabina
Číslo Ampéry [A] Popis
F56
–
–
F57
–
–
F58
–
–
F59
5
Evropa: systém pasivního zabezpečení (napájení)
F60
10
Vnitřní osvětlení, balíček spínačů dveří řidiče, světlo v odkládací schránce, ambientní světlo, otevírací střecha
F61
20
Zásuvka zapalovače cigaret vpředu, dodatečné napájecí body vzadu
F62
5
Senzor deště, senzor vlhkosti, zrcátko s automatickou funkcí ztmavení
F63
–
–
F64
–
–
F65
10
Otevírání zavazadlového prostoru
F66
20
Blokování dveří řidiče, dvojité zamykání
F67
7,5
Modul rozhraní předního displeje, senzor globálního polohování, Bluetooth telefon a hlasová konektivita, SYNC
F68
15
Evropa: Elektrické blokování sloupku řízení
F69
5
Sada ukazatelů přístrojové desky
F70
20
Centrální zamykání
F71
10
11-14: Klimatizace
7,5
14-18: Klimatizace
F72
7,5
Modul řízení na volantu
F73
5
’10-13: Klakson s napájením z baterie (systém upozornění), palubní diagnostický systém
7,5
’13 -’18: konektor datového rozhraní
F74
15
Světlomet s tlumeným světlem
F75
15
Přední mlhové světlo
F76
10
Světlo couvání
F77
20
Čerpadlo stěrače
F78
5
Spínač zapalování, tlačítko spínače zapalování, modul vozidla bez klíče (napájení)
F79
15
Audio jednotka, spínač nouzových světel, tlačítka zamykání dveří
F80
20
Otevírací střecha
F81
5
Senzor pohybu uvnitř, přijímač rádiových frekvencí
F82
20
Pojistka hmotnosti (napájení relé čerpadla předního stěrače), pojistka hmotnosti (napájení relé čerpadla zadního stěrače)
F83
20
Centrální zamykání (zem)
F84
20
Odblokování dveří řidiče (zem), dvojité blokování hmotnosti (zem)
F85
7,5
Vyhřívání klimatizace, spínač airbagu spolujezdce, spínač vyhřívaných sedadel, doplňkový ohřívač, manuální modul vyhřívání klimatizace
F86
10
Bezpečnostní systém, systém deaktivace airbagu spolujezdce
F87
–
–
F88
–
–
F89
–
–
Ford Focus Electric – schéma pojistkové skříňky – motorový prostor
Číslo Ampéry [A] Popis
F7
40
Systém proti zablokování, kontrola stability
F8
30
Kontrola stability
F9
–
–
F10
40
Motor ventilátoru
F11
40
Čerpadlo vakuum
F12
40
Relé řízení elektrického motoru
F13
40
Modul řízení nabíjení baterie
F14
40
Ohřívač chladicí kapaliny jeden
F15
30
Modul řízení karoserie
F 16
40
Ohřívač chladicí kapaliny dva
F17
–
–
F18
20
Stěrač přední
F19
5
Systém proti zablokování, kontrola stability
F20
15
Klakson
F21
5
Spínač světel stop
F22
15
Systém monitorování baterie
F23
5
Cívky relé
F24
5
Modul spínače řízení osvětlení
F25
–
–
F26
10
Modul řízení systému přenosu
F27
15
Prsten světla dveří pro nabíjení
F28
5
Monitor čerpadla vakuum
F29
–
–
F30
15
Modul řízení točivého momentu motoru
F31
10
Konektor datového rozhraní
F32
10
Ventil chladicí kapaliny Elektromagnetický ventil klimatizace, Elektromagnetický ventil chladicí jednotky
F33
10
Evropa: Modul řízení systému přenosu
F34
15
Baterie s vysokým napětím
F35
–
–
F36
–
–
F37
5
Zvuk slyšitelný z vozidla pro chodce
F38
15
Modul řízení systému přenosu
F39
5
Evropa: vyrovnávání světlometů (halogenové lampy)
15
USA: ’16-18: Vyhřívané sedadlo řidiče
F40
5
Elektronický posilovač řízení
F41
20
Modul řízení karoserie
F42
15
Zadní stěrač
F43
15
Evropa: vyrovnávání světlometů (vysoce intenzivní výbojky), adaptivní přední osvětlení
F44
–
–
F45
10
Evropa: Vyhřívané trysky stěrače
15
USA: ’16-18: Vyhřívané sedadlo spolujezdce
F46
–
–
F47
5
Evropa: senzor teploty ve vozidle
F48
5
Mechanická pojistka cívky relé
Relé
R1
–
–
R2
–
Klakson
R3
–
–
R4
–
Baterie s vysokým napětím, modul řízení motoru (senzor kontaktu)
R5
–
–
R6
–
–
R7
–
Vyhřívací prvek chladicí kapaliny třetí
R8
–
Vyhřívací prvek chladicí kapaliny 1 a 2
R9
–
–
R10
–
Čerpadlo podtlaku
R11
–
–
R12
–
Modul elektronického řízení ventilátoru
R13
–
Motor ventilátoru
R14
–
Řízení elektrického motoru
R15
–
Čerpadlo podtlaku
R16
–
Zapalování
Č. Ampéry [A] Popis
F1
80
Elektronický posilovač řízení
F2
150
DC / DC převodník
F3
100
Rozvodná skříňka energie
F4
50
Modul řízení karoserie (napájení KL30A)
F5
70
Prvek chlazení baterie vysokého napětí, první a druhý
F6
70
Pojistková skříňka v prostoru pro náklad
F7
–
–
F8
50
Ventilátor chlazení elektrického motoru
F9
50
Modul řízení karoserie (dodávka)
F10
50
Prvek třetího chladicího okruhu baterie vysokého napětí
Ford Focus Electric – schéma pojistkové skříňky – zavazadlový prostor
Číslo Ampéry [A] Popis
F1
5
Jednotka řízení telematiky
F2
10
’10 -’14: modul vozidla bez klíče
F3
5
Rukojeti dveří vozidla bez klíče
F4
25
Přední okno (levé), Centrální zamykání (přední levé), Elektricky sklopné zrcátko (levé), Vnější vyhřívané zrcátko (levé)
F5
25
Přední okno (pravé), Centrální zamykání (přední pravé), Elektricky sklopné zrcátko (pravé), Vnější vyhřívané zrcátko (pravé)
F6
25
Elektrické zadní okno (levé)
F7
25
Elektrické zadní okno (pravé)
F8
10
Evropa: systém varování proti krádeži
5
USA: Relé zapalování
F9
25
Sedadlo řidiče s oporou
F10
25
Vyhřívané zadní okno
F11
5
Modul elektronické kontroly baterie
F12
–
–
F13
–
–
F14
–
–
F15
–
–
F 16
–
–
F17
–
–
F18
–
–
F19
–
–
F20
–
–
F21
–
–
F22
–
–
F23
–
–
F24
–
–
F25
–
–
F26
–
–
F27
–
–
F28
–
–
F29
5
Zadní kamera
F30
5
Modul asistence parkování
F31
–
–
F32
–
–
F33
–
–
F34
15
Vyhřívané sedadlo (řidič)
F35
15
Vyhřívané sedadlo (přední spolujezdec)
F36
–
–
F37
–
–
F38
–
–
F39
–
–
F40
–
–
F41
–
–
F42
–
–
F43
–
–
F44
–
–
F45
–
–
F46
–
–
Relé
R1
–
Zadní 15
R2
–
Vyhřívané zadní okno
R3
–
Zadní stěrač
R4
–
–
R5
–
Evropa: Akustický signál proti krádeži
R6
–
–
Rok výroby: 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Focus Electric (2013-2015) je pojistka 10 v pojistkové skříňce
Č. Amp [A] Popis
F1
80
Elektronická asistence řízení
F2
150
Nabíjení baterie 12 V.
F3
100
Rozvodná skříňka energie
F4
50
Modul řízení karoserie (napájení KL30A)
F5
70
Prvek chlazení baterie s vysokým napětím, první a druhý.
F6
70
pojistková skříňka v prostoru pro náklad
F7
–
Nepoužívá se
F8
50
Modul elektrického řízení ventilátoru
F9
50
Modul řízení karoserie (napájení KL30B)
F10
40
Prvek třetího chladiče baterie s vysokým napětím.

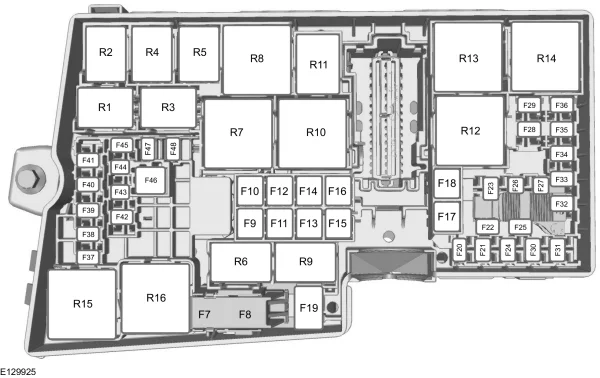

Ford Focus Electric – pojistky – motorový prostor elektronický
Číslo Amp [A] Popis
F7
40
Systém prevence zablokování kol; Kontrola stability.
F8
30
Kontrola stability
F9
–
Nepoužívá se
F10
40
Motor ventilátoru
F11
40
Čerpadlo podtlaku
F12
40
Relé řízení elektrického motoru
F13
40
Modul řízení nabíjení baterie
F14
40
Ohřívač chladicí kapaliny jeden
F15
30
Modul řízení karoserie
F 16
40
Ohřívač chladicí kapaliny dva
F17
–
Nepoužívá se
F18
20
Stěrač čelního skla
F19
5
Systém prevence zablokování kol; Kontrola stability.
F20
15
Klakson
F21
5
Spínač světel stop
F22
15
Systém monitorování baterie
F23
5
Vinutí relé
F24
5
Modul spínače řízení osvětlení
F25
–
Nepoužívá se
F26
10
Modul řízení pohonného systému
F27
15
Osvětlený prstenec nabíjecího portu
F28
5
Monitor čerpadla vakuum
F29
–
Nepoužívá se
F30
15
Modul řízení točivého momentu
F31
10
Konektor datového připojení
F32
10
Ventil chladiva; Elektromagnetický ventil klimatizace; Elektromagnetický ventil chladicí jednotky.
F33
10
Modul řízení pohonného systému
F34
15
Baterie s vysokým napětím
F35
–
Nepoužívá se
F36
20
Čerpadlo chladicí kapaliny
F37
5
Akustický signál vozidla pro chodce
F38
15
Modul řízení pohonného systému
F39
5
Nastavení světlometů (halogenové lampy).
F40
5
Elektronická asistence při řízení
F41
20
Modul řízení karoserie
F42
15
Stěrač zadního okna
F43
15
Nastavení světlometů (lampy s vysokou intenzitou); Adaptivní přední osvětlení.
F44
–
Nepoužívá se
F45
10
Vyhřívané trysky stěračů
F46
–
Nepoužívá se
F47
5
Senzor teploty ve vozidle
F48
5
Mechanická pojistka cívky relé
Relé Popis
R1
Není používáno
R2
Klakson
R3
Není používáno
R4
Baterie s vysokým napětím
R5
Není používáno
R6
Není používáno
R7
Ohřívač chladicí kapaliny
R8
Ohřívač chladicí kapaliny
R9
Není používáno
R10
Čerpadlo podtlaku
R11
Není používáno
R12
Elektronický modul řízení ventilátoru
R13
Motor ventilátoru
R14
Řízení elektrického motoru
R15
Čerpadlo podtlaku
R16
Zapalování

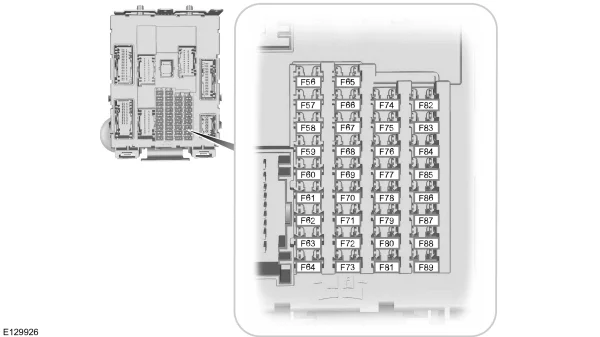

Ford Focus Electric – pojistky – prostor pro cestující
Číslo Amp [A] Popis
F56
–
Nepoužívá se
F57
–
Nepoužívá se
F58
–
Nepoužívá se
F59
5
Pasivní systém proti krádeži (napájení)
F60
10
Vnitřní osvětlení; Sada spínačů v dveřích řidiče; Světlo v odkládací schránce; Světlo vnitřního osvětlení; Otvírací střecha.
F61
20
Přední zásuvka zapalovače cigaret; Body pomocného napájení vzadu.
F62
5
Senzor deště; Senzor vlhkosti; Zrcátko s funkcí automatického ztmavení.
F63
–
Nepoužívá se
F64
–
Nepoužívá se
F65
10
Otevírání zavazadlového prostoru
F66
20
Uzamknutí dveří řidiče Dvojité zamykání.
F67
7,5
Modul rozhraní předního displeje; Senzor globální polohy; Připojení s telefonem Bluetooth a hlasové ovládání SYNC.
F68
15
Elektrické uzamknutí sloupku řízení
F69
5
Sada ukazatelů přístrojové desky
F70
20
Centrální zamykání
F71
10
Klimatizace
F72
7,5
Modul řízení na volantu
F73
7,5
Akustický signál na baterii (systém varování); Diagnostický systém na palubě.
F74
15
Světlomet dálkových světel
F75
15
Přední mlhové světlo
F76
10
Světlo couvání
F77
20
Čerpadlo stěrače
F78
5
Spínač zapalování
F79
15
Audio jednotka; Spínač nouzových světel; Tlačítka zámku dveří.
F80
20
Otevíratelná střecha
F81
5
Senzor pohybu uvnitř; Přijímač rádiových frekvencí.
F82
20
Čerpadlo stěrače (masa)
F83
20
Centrální zamykání (zem)
F84
20
Deaktivace dveří řidiče (masa); Dvojité uzamknutí (masa).
F85
7,5
Vytápění klimatizace; Spínač airbagu spolujezdce; Spínač vyhřívaných sedadel; Pomocné vytápění; Modul manuálního vytápění klimatizace;
F86
10
Bezpečnostní systém; Systém deaktivace airbagu spolujezdce.
F87
–
Nez použité
F88
–
Nez použité
F89
–
Nez použité

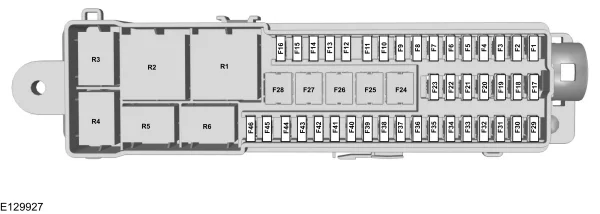

Ford Focus Electric – pojistky – zavazadlový prostor
Č. Amp [A] Popis
F1
5
Jednotka řízení telematiky
F2
10
Modul vozidla bez klíče
F3
5
Rukojeti dveří vozidla bez klíče
F4
25
Přední sklo (levé); Centrální zamykání (přední levé); Zrcátko sklopné elektricky (levé); Vnější zrcátko vyhřívané (levé);
F5
25
Přední sklo (pravé); Centrální zamykání (přední pravé); Zrcátko sklopné elektricky (pravé); Vnější zrcátko vyhřívané (pravé).
F6
25
Elektrické zadní okno (levé)
F7
25
Elektrické zadní okno (pravé)
F8
10
Systém alarmu proti krádeži
F9
25
Sedadlo řidiče s oporou
F10
25
Vyhřívané zadní sklo
F11
5
Elektronický modul řízení baterie
F12
–
Nez použité
F13
–
Nez použité
F14
–
Nez použité
F15
–
Nez použité
F 16
–
Nez použité
F17
–
Nez použité
F18
–
Nez použité
F19
–
Nez použité
F20
–
Nez použité
F21
–
Nez použité
F22
–
Nez použité
F23
–
Není použito
F24
–
Není použito
F25
–
Není použito
F26
–
Není použito
F27
–
Není použito
F28
–
Není použito
F29
5
Parkovací kamera
F30
5
Modul parkovací asistence
F31
–
Není použito
F32
–
Není použito
F33
Není použito
F34
15
Vyhřívané sedadlo (řidič)
F35
15
Vyhřívané sedadlo (přední spolujezdec)
F36
–
Není použito
F37
–
Není použito
F38
–
Není použito
F39
–
Není použito
F40
–
Není použito
F41
–
Není použito
F42
–
Není použito
F43
–
Není použito
F44
–
Není použito
F45
–
Není použito
F46
–
Není použito
Relé Popis
R1
Zadní 15
R2
Vyhřívané zadní sklo
R3
Stěrač zadního okna
R4
Nepoužívá se
R5
Akustický signál proti krádeži
R6
Nepoužívá se
Rok výroby: 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Focus Electric (2015-2016) je pojistka F61 v pojistkové skříňce v kabině.
Č. Amp [A] Popis
F1
80
Elektronická asistence při řízení
F2
150
Nabíjení baterie 12 V.
F3
100
Pojistková skříňka distribuce výkonu
F4
50
Modul řízení karoserie (dodávka)
F5
70
Prvek chlazení baterie s vysokým napětím, první a druhý
F6
70
Pojistková skříňka v prostoru pro náklad
F7
–
Nepoužívá se
F8
50
Ventilátor chlazení elektrického motoru
F9
50
Modul řízení karoserie (napájení)
F10
40
Prvek třetího chladiče baterie s vysokým napětím.
Ford Focus Electric – pojistky – motorový prostor elektronický
Č. Amp [A] Popis
F7
40 **
Systém prevence zablokování kol; Elektronický stabilizační program.
F8
30 **
Elektronický stabilizační program
F9
–
Nepoužívá se
F10
40 **
Motor ventilátoru
F11
40 **
Čerpadlo vakuum
F12
40 **
Relé řízení elektrického motoru
F13
40 **
Modul řízení nabíjení baterie
F14
40 **
Ohřívač chladicí kapaliny jeden
F15
30 **
Modul řízení karoserie
F 16
40 **
Ohřívač chladicí kapaliny dva
F17
–
Nepoužívá se
F18
20 **
Stěrač čelního skla
F19
5 *
Systém prevence zablokování kol; Elektronický stabilizační program.
F20
15 *
Klakson
F21
5 *
Spínač světel stop
F22
15 *
Systém monitorování baterie
F23
5 *
Cívky relé
F24
5 *
Kontrola osvětlení
F25
–
Nepoužívá se
F26
10 *
Modul řízení systému trakce
F27
15 *
Osvětlovací prstenec dveří nabíjení
F28
5 *
Monitorování čerpadla podtlaku
F29
–
Nepoužívá se
F30
5 *
Modul řízení převodovky
F31
10 *
Připojovací konektor dat
F32
10 *
Ventil chladiva; Elektromagnetický ventil klimatizace; Elektromagnetický ventil chladicí jednotky.
F33
10 *
Modul řízení systému trakce
F34
15 *
Baterie s vysokým napětím
F35
–
Nepoužívá se
F36
20 *
Čerpadlo chladicí kapaliny
F37
5 *
Hlasový signál vozidla pro chodce
F38
15 *
Modul řízení systému trakce
F39
5
Nastavení světlometů
F40
5 *
Elektronická asistence řízení
F41
20 *
Modul řízení karoserie
F42
–
Nepoužívá se
F43
15 *
Nastavení světlometů; Adaptivní přední osvětlení.
F44
–
Nepoužívá se
F45
–
Nepoužívá se
F46
–
Nepoužívá se
F47
–
Nepoužívá se
F48
5 *
Mechanická pojistka cívky relé
* Mini pojistky ** Pojistky v kazetě
Č. Typ relé Popis
R1
–
Nepoužívá se
R2
Microrelé
Klakson
R3
–
Nepoužívá se
R4
Microrelé
Baterie s vysokým napětím
R5
–
Nepoužívá se
R6
–
Nepoužívá se
R7
Relé výkonu
Ohřívač chladicí kapaliny
R8
Relé výkonu
Ohřívač chladicí kapaliny
R9
–
Nepoužívá se
R10
Mini relé
Čerpadlo podtlaku
R11
–
Nepoužívá se
R12
Relé výkonu
Elektronický modul řízení ventilátoru
R13
Mini relé
Motor ventilátoru
R14
Mini relé
Ovládání elektrického motoru
R15
Relé výkonu
Čerpadlo podtlaku
R16
Relé výkonu
Zapalování
Ford Focus Electric – pojistky – kabina
Č. Amp [A] Popis
F56
–
Nepoužívá se
F57
–
Nepoužívá se
F58
–
Nepoužívá se
F59
5
Pasivní přijímač-vysílač alarmu
F60
10
Vnitřní osvětlení; Sada spínačů dveří řidiče; Lampa v odkládací schránce; Ambientní osvětlení.
F61
20
Zapalovač cigaret; Zásuvky pomocného napájení vzadu.
F62
5
Senzor deště; Senzor vlhkosti; Zpětné zrcátko s automatickou funkcí ztmavení.
F63
–
Nepoužívá se
F64
–
Nepoužívá se
F65
10
Otevírání zavazadlového prostoru
F66
20
Zamknutí dveří řidiče; Dvojité zamknutí.
F67
10
Modul rozhraní předního displeje; Modul globálního polohovacího systému; Konektivita s telefonem Bluetooth a hlasové ovládání; Modul SYNC.
F68
15
Elektrické zamknutí sloupku řízení
F69
5
Sada směrovek
F70
20
Centrální zamykání
F71
10
Klimatizace
F72
7,5
Modul řízení
F73
7,5
Akustický signál s napájením z baterie (systém varování); Palubní diagnostický systém.
F74
15
Světlomety
F75
–
Není použitý
F76
10
Osvětlení couvání
F77
20
Čerpadlo ostřikovače předního skla
F78
5
Zapalování; Spínač zapalování.
F79
15
Audio jednotka; Spínač nouzových světel; Spínač zamykání dveří.
F80
–
Není použitý
F81
5
Senzor pohybu uvnitř; Přijímač rádiových frekvencí.
F82
20
Čerpadlo ostřikovače předního skla
F83
20
Centrální zamykání
F84
20
Odemknutí dveří řidiče. Dvojité uzemnění
F85
7,5
Klimatizace; Spínač airbagu spolujezdce; Vyhřívané spínače sedadel; Doplňující ohřívač.
F86
10
Modul řízení omezení; Spínač deaktivace airbagu spolujezdce.
F87
–
Není použitý
F88
–
Není použitý
F89
–
Není použitý
Ford Focus Electric – pojistky – zavazadlový prostor
Č. Amp [A] Popis
F1
5 *
Jednotka řízení telematiky
F2
–
Nepoužívá se
F3
5 *
Rukojeti dveří vozidla bez klíče
F4
25 *
Ovladač předních levých dveří
F5
25 *
Ovladač předních pravých dveří
F6
25 *
Ovladač zadních levých dveří
F7
25 *
Ovladač zadních pravých dveří
F8
10 *
Alarm proti krádeži
F9
25 *
Sedadlo řidiče
F10
25 *
Vyhřívané zadní sklo
F11
5 *
Elektronický modul řízení baterie
F12
–
Nepoužívá se
F13
–
Nepoužívá se
F14
–
Nepoužívá se
F15
–
Nepoužívá se
F 16
–
Nepoužívá se
F17
–
Nepoužívá se
F18
–
Nepoužívá se
F19
–
Nepoužívá se
F20
–
Nepoužívá se
F21
–
Nepoužívá se
F22
–
Nepoužívá se
F23
–
Nepoužívá se
F24
–
Není používáno
F25
–
Není používáno
F26
–
Není používáno
F27
–
Není používáno
F28
–
Není používáno
F29
5 *
Zadní kamera
F30
5 *
Modul asistence při parkování
F31
–
Není používáno
F32
–
Není používáno
F33
15
Relé stěrače zadního okna
F34
15 *
Vyhřívané sedadlo řidiče
F35
15 *
Vyhřívané sedadlo spolujezdce
F36
–
Není používáno
F37
–
Není používáno
F38
–
Není používáno
F39
–
Není používáno
F40
–
Není používáno
F41
–
Není používáno
F42
–
Není používáno
F43
–
Není používáno
F44
–
Není používáno
F45
–
Není používáno
F46
–
Není používáno
* Mini pojistky ** Pojistky do kazety
Číslo Typ relé Popis
R1
Relé výkonu
Zadní 15
R2
Mini relé
Vyhřívané zadní sklo
R3
Microrelé
Stěrač zadního skla
R4
–
Nepoužívá se
R5
Microrelé
Akustický signál proti krádeži
R6
–
Nepoužívá se
Ford Focus Electric, vyráběný v letech 2011 až 2018, je plně elektrické vozidlo, které nabízí ekologickou alternativu k tradičním spalovacím motorům. Tento model se vyznačuje moderním designem a pokročilými technologiemi, které zajišťují tichou a hladkou jízdu. Ford Focus Electric je vybaven elektromotorem, který poskytuje okamžitý točivý moment a umožňuje dynamický výkon. Vozidlo je také vybaveno lithium-iontovou baterií, která nabízí dojezd vhodný pro městské a příměstské jízdy. Interiér vozidla je navržen s důrazem na komfort a obsahuje různé technologické prvky, jako je například dotykový displej a pokročilý navigační systém.
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Focus Electric, která je nezbytná pro údržbu a opravy elektrických systémů vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčová pro ochranu elektrických obvodů a zajištění správného fungování všech komponentů vozidla.
