Volkswagen Polo III 6N2/1 (1994-2001) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Polo III 6N/6N2 (1994–2001), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Polo III 6N2 – schéma pojistkové skříňky
Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Polo III 6N2 (1994-2001) je pojistka 22 nebo 46 v závislosti na typu pojistkové skříňky.

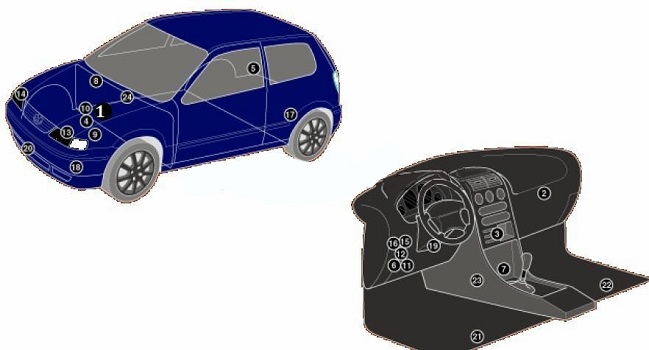

Poloha řídicích jednotek
Popis
| 1 | Jednotka řízení elektroniky ABS |
| 2 | Odpor motoru ventilátoru topení a klimatizace – v bloku topení |
| 3 | Jednotka řízení klimatizace/radiátoru |
| 4 | Baterie |
| 5 | Řídicí jednotka centrálního zamykání – pravá strana zavazadlového prostoru |
| 6 | Diagnostický konektor (DLC) -> 08/99 |
| 7 | Diagnostický konektor (DLC) -09/99> – za odkládací schránkou |
| 8 | Jednotka řízení motoru – na rezonátoru systému sání |
| 9 | Jednotka řízení motoru ventilátoru chlazení |
| 10 | Pojistková skříňka relé, motorový prostor |
| 11 | Pojistková skříňka relé, přístrojová deska 1 |
| 12 | Pojistková skříňka relé, přístrojová deska 2 |
| 13 | Kontrolér světlometů xenon (vlevo) |
| 14 | Kontrolér světlometů xenon (vpravo) |
| 15 | Kontrolér svíček – blízko pojistkové skříňky, relé přístrojové desky 2 |
| 16 | Relé svíček – blízko pojistkové skříňky, relé přístrojové desky 2 |
| 17 | Řídicí jednotka úhlu světlometů – levá strana zavazadlového prostoru |
| 18 | Akustický signál – za nárazníkem |
| 19 | Elektronická řídicí jednotka imobilizéru |
| 20 | Senzor venkovní teploty |
| 21 | Kontrolér vyhřívání sedadla řidiče – pod sedadlem |
| 22 | Kontrolér vyhřívání sedadla spolujezdce – pod sedadlem |
| 23 | Elektronická řídicí jednotka SRS |
| 24 | Elektronická řídicí jednotka převodovky – na rezonátoru systému sání |
Kabina
Nachází se pod přístrojovou deskou na straně řidiče a je chráněna krytem.

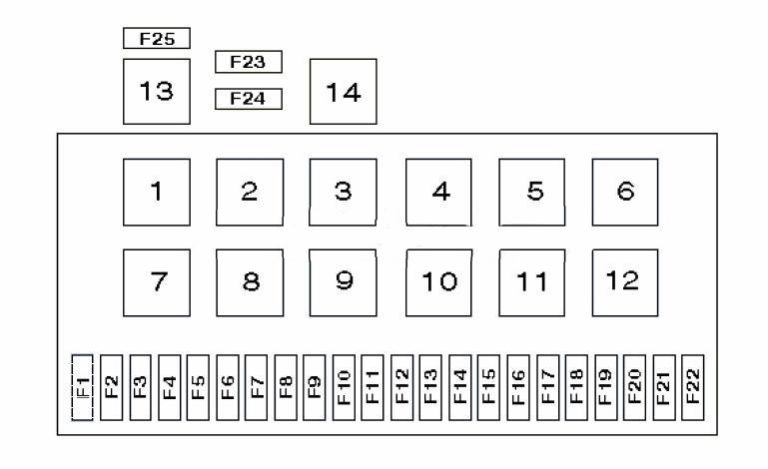

Typ 1
Popis
| 1 | Relé elektromagnetického spojení kompresoru klimatizace |
| 2 | Relé zadního stěrače |
| 3 | |
| 4 | Relé pomocných obvodů zapalování |
| 5 | |
| 6 | Aktivuje relé signálu přerušení |
| 7 | Relé čerpadla ostřikovače světlometů |
| 8 | Relé přerušovaného působení čisticího prostředku pro stěrače čelního skla |
| 9 | Akustický signál pro zapnuté směrovky vlevo |
| 10 | Spoj (zadní mlhové světlo) |
| 11 | Spoj (akustický signál) |
| 12 | Relé čerpadla paliva |
| 13 | Relé zapalovací svíčky |
| 14 | Relé ohřívače sacího potrubí |
| F1 | (10A) Levý světlomet – dálková světla;
Nastavení úhlu světlometů – levý. |
| F2 | (10A) Pravý světlomet – dálková světla;
Nastavení úhlu světlometů – pravý. |
| F3 | (10A) Světlo evidenční značky |
| F4 | (15A) Zadní stěrač |
| F5 | (15A) Stěrač čelního skla;
Ohřívač výdechu ostřikovače čelního skla. |
| F6 | (20A) Motor ventilátoru topení;
Relé klimatizace. |
| F7 | (10A) Přední a zadní světlomety – pravé |
| F8 | (10A) Přední a zadní světlomety – levé |
| F9 | (20A) Vyhřívané čelní sklo |
| F10 | (15A) Zadní mlhové světlo |
| F11 | (10A) Levý světlomet dálkových světel |
| F12 | (10A) Dálková světla – pravý světlomet |
| F13 | (10A) Klakson |
| F14 | (15A) Světla couvání;
Boční zrcátka. |
| F15 | (10A) Elektrické vybavení motoru |
| F 16 | (15A) Přístrojová deska |
| F17 | (10A) Zapalovač signalizačních žárovek |
| F18 | (20A) Čerpadlo paliva;
Senzor kyslíku. |
| F19 | (30A) Relé motoru ventilátoru chlazení |
| F20 | (10A) Brzdová světla |
| F21 | (15A) Vnitřní světla;
Centrální zamykání; Přístrojová deska; Diagnostický konektor. |
| F22 | (10A) Audio systém;
Zapalovač cigaret. |
| F23 | (30A) ABS |
| F24 | (30A) ABS |
| F25 | (50A) Zapalovací svíčky |

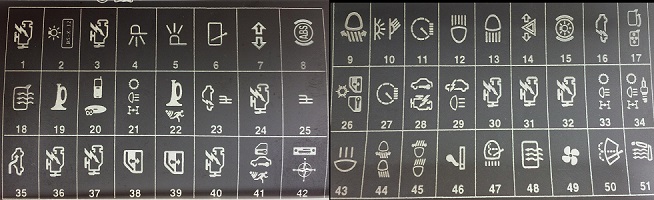

Typ 2
Popis
| 1 | Ohřívač senzoru kyslíku 10A |
| 2 | Svítilna evidenčního čísla 5A |
| 3 | Vstřikovač paliva 10A |
| 4 | 5A Levé boční světlo |
| 5 | 5A Pravé boční světlo |
| 6 | 15A Zadní stěrač |
| 7 | Směrovky 7,5 A |
| 8 | 5A ABS s EDL/ESP |
| 9 | Kontrola úhlu světlometů 5A |
| 10 | Vnitřní osvětlení 7.5A;
Osvětlení odkládací schránky; Osvětlení kosmetického zrcátka. |
| 11 | Diagnostický konektor 5A;
Klimatizace. |
| 12 | 10A Pravý světlomet |
| 13 | 10A Levý světlomet |
| 14 | 10A Výstražné světlo |
| 15 | 10A Brzdová světla |
| 16 | 5A Spínač zapalování, spínač |
| 17 | – |
| 18 | Vyhřívaná zrcátka 5A |
| 19 | Signál 15A |
| 20 | 10A Telematika |
| 21 | 5A Elektronická řídicí jednotka převodovky |
| 22 | Alarmový systém 15A |
| 23 | 5A EGR;
Měřicí přístroj hmotnosti vzduchu; Relé pomocného ohřívače; Relé svíčky. |
| 24 | Spínač pedálu spojky 5A (Diesel) |
| 25 | 5A Spínač úrovně voliče (automatická převodovka) |
| 26 | Klimatizace 7,5A;
Centrální zamykání dveří; Elektrická okna; Elektricky vyhřívaná zrcátka; Navigační systém |
| 27 | 5A přístrojová deska |
| 28 | Přístroj senzoru tachometru 5A;
Automatické blokování motoru. |
| 29 | Osvětlení couvání 7,5A;
Vyhřívané trysky na mytí skel; Nastavení světlometů. |
| 30 | Ventil EGR 5A |
| 31 | Kontrola motoru 10A |
| 32 | 5A Deaktivace řídicí jednotky paliva (Diesel) |
| 33 | 10A Elektronická řídicí jednotka převodovky |
| 34 | 10A Zapalovací transformátor |
| 35 | Panoramatická střecha 25A |
| 36 | Kontrola motoru 15A |
| 37 | Kontrola motoru 15A |
| 38 | Ovladače elektrického okna 25A |
| 39 | Elektrické okno 25A pro cestující |
| 40 | Čerpadlo paliva 15A |
| 41 | 15A Centrální zamykání;
Alarmový systém |
| 42 | Rádio 15A;
Navigace |
| 43 | 15A Přední a zadní mlhová světla |
| 44 | 15A Korektor levého světlometu |
| 45 | 15A Korektor pravého světlometu |
| 46 | Zapalovač cigaret 15A |
| 47 | Ostřikovač světlometů 20A |
| 48 | Vyhřívané čelní sklo 20A |
| 49 | 25A Motor vyhřívaného ventilátoru |
| 50 | 15A Stěrače |
| 51 | 15A Vyhřívaná sedadla |
Pojistková skříňka v této verzi se nachází za pojistkovou skříňkou. Mohou se nacházet:
- Relé alarmu
- Relé stěrače předního skla
- Relé obvodů pomocného napájení
- Relé čerpadla paliva
- Vyhřívané relé zrcátka

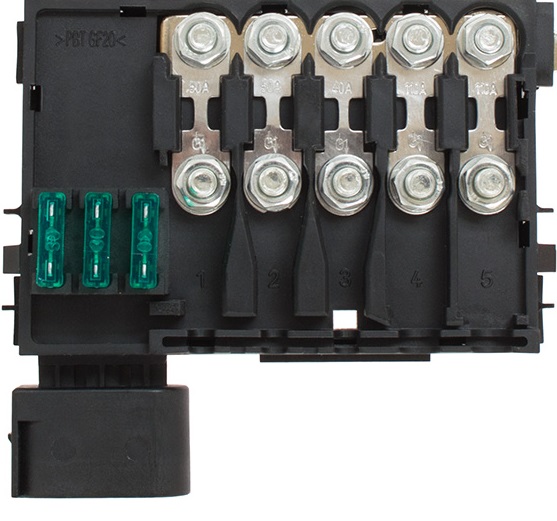

Motorový prostor
Nachází se v krytu baterie.
Popis
| 1 | (110A) Generátor |
| 2 | (80A) |
| 3 | (50A) Zapalovací svíčky |
| 4 | (50A) Nafta:
Zapalovací svíčky. (30A) Benzín: Ohřívač klimatizace. |
| 5 | (30A) Systém ABS/ESP |
| 6 | (30A) Systém ABS/ESP |
| 7 | (30A) Motor ventilátoru chlazení |
| 8 | (20A) Klimatizace/radiátor |
| 9 | (10A) Klimatizace/radiátor |
