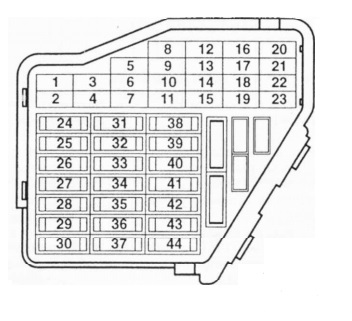

Volkswagen Golf 4 (1999-2006) – pojistková skříňka

(modely bez elektrického ovládání oken);

Z5 – Vyhřívané vnější zpětné zrcátko na straně spolujezdce

(modely bez elektrického ovládání oken);

Z20 – Vyhřívací prvek ostřikovače skla vlevo;

Z21 – Vyhřívací prvek ostřikovače skla vpravo;

J1 – Relé směrových světel;

M5 – Žárovka směrového světla vlevo;

M6 – Žárovka směrového světla vlevo vzadu;

M7 – Žárovka směrového světla vpravo;

M8 – Žárovka směrového světla vpravo;

J567 – Řídicí jednotka výfukového světla

na levé straně;

J568 – Řídicí jednotka výfukového světla

s regulací průtoku vpravo.

E20 – Spínače a regulátor osvětlení přístrojů.

E221 – Řídicí jednotka ve volantu;

E227 – Tlačítko systému tempomatu (CCS) Tlačítko SET;

G65 – Senzor tlaku (systém klimatizace);

J131 – Řídicí jednotka vyhřívaného sedadla řidiče;

J132 – Řídicí jednotka vyhřívaného sedadla spolujezdce;

J245 – Řídicí jednotka posuvné střechy

(modely bez centrálního zamykání);

J255 – Climatronic;

G266 – Senzor hladiny oleje a teploty oleje;

J293 – Řídicí jednotka ventilátoru chladiče,

multifunkční volant;

J393 – Systém komfortu

(E231 – Tlačítko vyhřívání vnějšího zpětného zrcátka);

J453 – Řídicí jednotka multifunkčního volantu;

J446 – Řídicí jednotka parkovacího asistenta;

J503 – Řídicí jednotka s displejem

pro rádio a navigaci;

N147 – Dvoucestný ventil pro uzavírací ventil chladicí kapaliny

(nad F269 – spínač polohy klapky teploty);

V154 – Motor ovládání ventilu čerstvého vzduchu / recirkulace.

J379 – Řídicí jednotka centrálního zamykání a

systém alarmu;

od září 2002:

J651 – Relé 1 uzavíracího ventilu (kód motoru BEH).

páky převodovky P/N;

M16 – Žárovka couvacího světla vlevo;

M17 – Žárovka couvacího světla vpravo.

pro mobilní telefon

G85 – Senzor úhlu řízení;

J104 – Řídicí jednotka ABS/ABS s EDL/ASR/ESP.

510

Řízení motoru: benzín;

Řízení motoru: nafta;

od listopadu 2001:

R – Rádio (kontakt S);

J285 – Displej na přístrojové desce;

J503 – Řídicí jednotka s displejem pro rádio a navigaci.

v části přístrojového panelu;

N110 – Elektromagnetický ventil blokování páky převodovky.

pro mobilní telefon;

G273 – Senzor vnitřního monitorování;

G274 – Senzor vnitřního monitorování;

T16 – Konektor s 16 piny

(ve středním panelu přístrojového panelu,

připojení pro autodiagnostiku);

W11 – Světlo čtení vzadu vlevo

(modely s interním monitorem);

W12 – Světlo čtení vzadu vpravo

(modely s interním monitorem).

M9 – Žárovka brzdového světla vlevo

(pouze Golf/Bora);

J… ..-. Řídicí jednotky motoru;

J104 – Řídicí jednotka ABS/ABS s EDL/ASR/ESP;

M9 – Žárovka brzdového světla vlevo

(pouze Golf/Bora);

M10 – Žárovka brzdového světla vpravo

(pouze Golf/Bora);

M21 – Žárovka brzdového světla vlevo a zadního světla

(pouze Golf Variant/Bora Variant);

M25 – Žárovka brzdového světla vysokého stupně.

(modely bez centrálního zamykání)

J546 –

Modely řídicí jednotka dálkového uvolnění

zadního krytu bez centrálního zamykání:

M27 – Kontrolka dveří vlevo;

M28 – Kontrolka dveří vpravo;

W – Světlo vnitřního osvětlení vpředu;

W3 – Světlo zavazadlového prostoru;

W11 – Světlo čtení vzadu vlevo;

W12- Světlo čtení vzadu vpravo;

W14 – Osvětlené kosmetické zrcátko

(na straně předního spolujezdce);

W18 – Osvětlení zavazadlového prostoru vlevo;

W19 – Světlo čtení/na straně řidiče;

W20 – Osvětlené zrcátko (na straně řidiče).

J217 – Řídicí jednotka automatické převodovky;

J285 – Řídicí jednotka s displejem

v části přístrojového panelu.

J293 – Řídicí jednotka ventilátoru chladiče.

v části přístrojového panelu;

L2 – Žárovka dvojitá vpravo (pouze Bora);

M32 – Žárovka hlavní vpravo (pouze Golf).

M30 – Žárovka předních světel (pouze Golf).

J427 – Spínač pravého světla

pro výfukové světlo;

J568 – Kontrolér výfukového světla

s regulací průtoku světel vpravo;

L2 – Žárovka dvojitá vpravo (pouze Bora);

M31 – Žárovka potkávacích světel vpravo (pouze Golf);

V48 – Motor řízení průtoku levého světla;

V49 – Motor řízení průtoku pravého světla.

M29 – Žárovka potkávacích světel vlevo (pouze Golf);

J426 – Spínač levého světla pro

výfukové světlo;

J567 – Kontrolér výfukového světla

s regulací průtoku světla vlevo.

v části přístrojové desky;

M3 – Žárovka pravá.

v části přístrojové desky;

M1 – Žárovka levá.

motor stěrače čelního skla;

J31 – Automatické relé mytí a přerušovaného stírání;

V – Motor stěrače čelního skla;

V59 – Čerpadlo ostřikovače čelního a zadního skla.

E35 – Spínač klimatizačního systému;

N24 – Odpor ventilátoru čerstvého vzduchu

s pojistkou proti přehřátí;

V2 – Ventilátor čerstvého vzduchu;

J293 – Řídicí jednotka ventilátoru chladiče;

J255 – Ovladače Climatronic.

V12 – Motor zadního stěrače;

od prosince 2005:

U1 – Zapalovač cigaret;

U5 – Zásuvka 12 V, vlevo v zavazadlovém prostoru.

2010

(ne pro kód motoru BDE)

Řízení motoru:

Kód motoru BDE

Řízení motoru: Diesel

V1 – Motor posuvné střechy

F125 – Multifunkční spínač;

J542 – Řídicí jednotka posilovače brzd;

J492 – Řídicí jednotka pohonu všech kol (4 pohyby).

Řízení motoru: diesel

V11 – Čerpadlo systému ostřikovačů světlometů.

až do listopadu 2005:

Zásuvka U5-12 V, vlevo v zavazadlovém prostoru

L22 – Žárovka levého mlhového světla;

L23 – Žárovka pravého mlhového světla;

L46 – Žárovka zadního levého mlhového světla;

J285 – Řídicí jednotka s displejem

v části přístrojové desky.

510

J285 – Řídicí jednotka s displejem v části přístrojové desky;

J503 – Řídicí jednotka s displejem pro rádio a navigační systém;

R – Rádio;

od listopadu 2001:

Řízení motoru: Benzín

Řízení motoru: Nafta

J379 – Centrální zamykání a systém alarmu proti krádeži;

J386 – řídicí jednotka dveří řidiče;

J387 – řídicí jednotka dveří spolujezdce;

J388 – řídicí jednotka zadních levých dveří;

J389 – Řídicí jednotka zadních pravých dveří;

J398 – relé zadního dálkového odjištění víka;

V155 – Motor zámku víčka nádrže.

J1 – Relé směrových světel;

J567 – řídicí jednotka světla výfuku

s regulací průtoku světlometu vpravo;

J568 – řídicí jednotka světla výfuku s regulací průtoku světlometů;

M5 – žárovka přední levé směrovky;

M6 – žárovka zadní levé směrovky;

M7 – žárovka přední pravé směrovky;

M8 – žárovka zadní pravé směrovky.

R12 – Zesilovač;

J503 – Řídicí jednotka s displejem

pro rádio a navigační systém;

J415 – Tuner navigačního systému pro TV;

J559 – Řídicí jednotka informací o provozu.

J132 – Vyhřívané přední sedadlo spolujezdce.

Vakuová pumpa pro brzdy (od května 2002)

Centrální zamykání a zrcátko zpětného zrcátka s vyhříváním

(pouze modely se systémem komfortu a elektrickým ovládáním oken)

J59 – Bezpečnostní relé s kontaktem X (100)/

J52 – Relé žhavicích svíček (103).

bez systému mytí světlometů (377),

– se systémem mytí světlometů (389),

– se senzorem deště (192).

zadního krytu (79)

J546 – Dálkové ovládání

pro uvolnění zadního krytu (407)

(čerpadlo napájení) (167)

S144 – Pojistka centrálního zamykání systému alarmu (indikátor ATA).

zadního krytu (79);

J546 – Dálkové ovládání

pro uvolnění zadního krytu (407).

(pumpa napájení) (167)

systému alarmu

(indikátor ATA)

(klakson ATA);

S30 – Pojistka jednoho stěrače zadního skla

(od prosince 2005).
