Volvo 960 (1993-1997) – pojistková skříňka

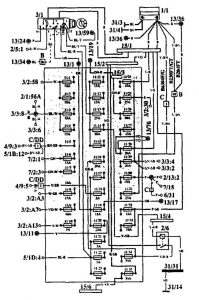

Volvo 960 (1993-1994) – schéma pojistkové skříňky

Rok výroby: 1993, 1994.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo 960 (1993-1994) je pojistka 19 v pojistkové skříňce motorového prostoru.

Pojistková skříňka

Č.	Popis
1/1	Baterie
2/1	Relé světlometů
2/5	Relé – upozornění na připnutí bezpečnostních pásů.
2/6	Relé obcházení 151
2/13	Relé motoru; LH-jetronic.
3/1	Blokování zapalování
3/2	Spínač světel
3/3	Spínač potkávacích a dálkových světel
4/9	Senzor kolize SRS
5 /1D	Konektor se 4 póly v kombinovaném zařízení.
5 /1B	Konektor s 12 póly v kombinovaném zařízení.
6/31	Čerpadlo paliva
7/2	Monitor poruchy přední žárovky
11 /1-35	Pojistky
13/1	Napájení bodu rozdělení X v kabeláži přístrojové desky.
13/11	Napájení bodu rozdělení X v kabeláži přístrojové desky.
13/17	Napájení bodu rozdělení X v kabeláži přístrojové desky.

13/19	Bod rozdělení v dodávce 30 kusů v kabeláži sady ukazatelů.
13/24	Bod rozdělení v dodávce 50 kusů v kabeláži sady ukazatelů.
13/34	Napájení bodu rozdělení X v kabeláži podběhu (B240FT, B230FT/GT).
13/36	Napájení bodu rozdělení X ve 30 kabelážích v podběhu.
13/59	Bod rozdělení 151 v kabeláži přístrojové desky.
13/76	Napájení bodu rozdělení 30 v kabeláži sady ukazatelů.
15/1	Terminál kladný
15/2	Pojistka 30 v relé
15/3	Pojistka 30 v pojistkové skříňce
15/4	Pojistka 151 v modulu relé
15/6	Pojistka 30 v modulu relé.
31/3	Bod uzemnění – přístrojová deska
31/4	Bod uzemnění – motor
31/14	Bod uzemnění na modulu relé.
31/31	Tyč uzemnění v modulu relé.
B	Připojení, levý sloupek A.
C	Konektor, pravý sloupek A.
D	Konektor na relé

Č.	Popis
1	Lampa na poloze vlevo
2	Osvětlení evidenčního čísla
3	Lampa na poloze vpravo
4	Světlomety s tlumenými světly – vlevo
5	Světlomety s tlumenými světly – vpravo
6	Test SRS, tlumené světlo – vlevo, délka kabeláže, kontrola – vlevo
7	tlumené světlo vlevo; Kontrola délky vpravo
8	Přední mlhové světlo
9	Zadní mlhové světlo
10	Osvětlení směrovek a ovládacích prvků
11	Osvětlení couvací lampy; Směrovky; Tempomat.
12	DIMM-DIP; Blokování převodovky (automatická převodovka).
13	Vyhřívané zadní sklo; Vyhřívaná zpětná zrcátka.
14	Pojistka 15 v relé; Monitor poruchy žárovek, zadní; Senzor teploty výfukových plynů; Přetížení; Elektrická okna; Elektricky otevíratelná střecha; Připomínka na zapnutí bezpečnostních pásů; Obcházecí relé 151.
15	Rezerva
16	Vyhřívaná sedadla
17	Rezerva (příslušenství)

18	Rádio
19	Jednotka klimatizace ECC; Elektrická zrcátka; Stěrač/ostřikovač zadního skla; Elektrická sedadla; Zapalovač cigaret.
20	Klakson; Stěrače/ostřikovače předního skla; Stěrače/ostřikovače světlometů.
21	Zapalovací svíčka, diesel; Výběr programů (AW30-43); Diagnostický konektor; Elektrický chladicí ventilátor; Ventil EGR.
22	ABS (průhledný ochranný proti přepětím).
23	Napájení pro řídicí jednotku: automatická převodovka AW30-43; Motor, relé cívky zapalování.
24	Řídicí jednotka Motronic, Řídicí jednotka Aw30-43.
25	Výstražná světla; Centrální zamykání.
26	Pojistka 30 v pojistkové skříňce; Hodiny; Vnitřní osvětlení; Osvětlení varovných světel otevřených dveří; Osvětlení kosmetických zrcátek; Osvětlení zavazadlového prostoru; Čtecí lampy.
27	Brzdová světla; Blokování převodovky (automatická převodovka).
28	Ventilátor topení ECC; Klimatická jednotka ECC.
29	Série výkonu, přívěs
30	Čerpadlo paliva; Senzor kyslíku (lambda).
31	Vstřikování paliva; Čerpadlo paliva; Zapínací systém.
32	Rádiový zesilovač
33	Rádio
34	Elektrická okna; Elektricky otevíratelná střecha.
35	Elektrická sedadla

Volvo 960 (1995-1997) – schéma pojistkové skříňky

Rok výroby: 1995, 1996, 1997

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo 960 (1995-1997) je pojistka 10 v pojistkové skříňce v kabině.

Pojistková skříňka

Pojistky se nacházejí na třech různých polohách v autě:

Pojistky v hlavní pojistkové skříňce (11A) chrání celý elektrický systém.

Pojistky ve skříňce relé / pojistek (11B) chrání elektrické funkce a komponenty v motorovém prostoru.

Pojistková skříňka v kabině (11C) obsahuje pojistky, které chrání různé funkce uvnitř auta.

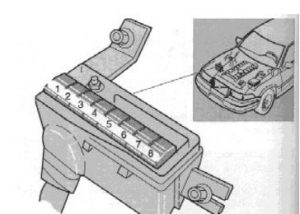

Hlavní pojistková skříňka (skříňka 11A), blízko baterie

Poloha	Popis	Ampéráž [A]
1	Pojistky 11 C / 1-1 1 C / 4, relé přetížení X +	50
2	Pojistky 11C / 13-11C / 18, automatická pojistka, 11 CICB 1, Relé předních světlometů mlhových světel	50
3	Relé přetížení 151+	50
4	Pojistka 11811, pojistky 11812-11817 (přes systém vstřikování paliva hlavního relé)	50
5	Modulátor ABS	50
6	Pojistky 118116-118118, relé startéru, relé čerpadla vzduchu	50
7	Relé ventilátoru chladiče (FC)	50
8	Relé světel polohy, parkovací světla, Hlavní relé se senzorem upozornění na poruchu žárovky	50

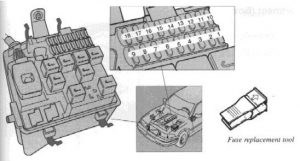

Pojistková skříňka / relé (skříňka B)

Poloha	Popis	Ampéráže [A]
1	Modul řízení motoru (ECM), spínač startování, modul řízení AW30-40 / 43	5
2	Relé A/C	5
3	Ohřívané lambda sondy (H02S), relé čerpadla impulzního systému sekundárního vstřikování vzduchu (PAIR), systém sekundárního vstřikování vzduchu elektromagnetický ventil, ventil EVAP, ventil uzávěrky absorbéru EVAP	15
4	Relé čerpadla paliva	15
5	Vstřikovače, senzor hmotnosti vzduchu (MAF), ventil řízení vzduchu na volnoběhu (lAC), modul řízení motoru (ECM)	15
6	Modul řízení AW30-40 / 43	15
7	Zapalovací cívky	25
8	Přední mlhová světla	25
9	Rezerva	–
10	Světla na parkování, osvětlení evidenčního čísla, tažný hák, relé předních mlhových světel	15
11	Světla na parkování, tažný hák	15
12	Levý potkávací světlomet, relé předních mlhových světel (Japonsko)	15
13	Pravý potkávací světlomet, světlo upozornění na cestu, příslušenství	15
14	Levá potkávací světla	15
15	Pravá potkávací světla	15
16	Elektromagnetický spínač klimatizace (A/C)	15
17	Klakson	15
18	Příslušenství	–

Relé	Popis
A	Čerpadlo pulzního vstřikování sekundárního vzduchu (PAIR) (2/53)
B	Rezerva
C	Hlavní relé systému vstřikování paliva (2132)
D	Rezerva
E	Rezerva
F	NC (2/22)
G	Přední mlhová světla (212)
H	Rezerva
J	Zapalovací cívky (2/46)
K	Motorek startování (2/35)
L	Relé dimmer / dip (213)
M	Parkovací světla (2/61)
N	Klakson (2/17)
2/1	Relé světlometů
2/11	Relé ventilátoru chladiče (FC)
2/16	Intermitentní relé stěračů zadního víka
2/20	Okno napájení s automatickým vypnutím relé

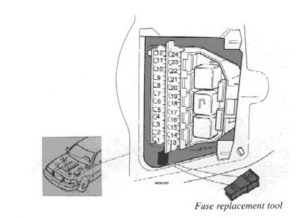

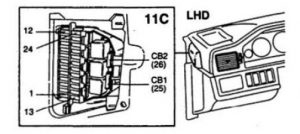

Pojistková skříňka v kabině (pojistková skříňka 11C)

Poloha	Popis		[A]
1	Zrcátka zpětného pohledu vnější	30+	25 (30)
2	Alarm proti krádeži, centrální zamykání	30+	20
3	Brzdová světla (brzdění), spínač světel	30+	15
4	Spínač zapalování, elektronická inhibice startování (imobilizér)	30+	10
5	Rezerva	X +	–
6	Přední stěrač, stěrač světlometů, relé Hom	X +	25
7	Jednotka klimatizace	X +	20
8	Sedadlo pro cestující s elektrickým ovládáním, elektrická zrcátka, ostřikovač / stěrač zadního víka, osvětlení přístrojů a ovládacího panelu, vnější senzor tel11l, senzor teploty	X +	15
9	Rádio	X +	15
10	Nastavení úhlu světlometů, zapalovač cigaret, příslušenství	X +	15
11	Relé centrálního zamykání, zpožděné vnitřní osvětlení (40), volič režimu jízdy AWJ0.40/43, elektronická brzda startování (imobilizér), indikátor polohy páky převodovky (S90N90), siréna alarmu	15A +	5

12	ABS	15A +	5
13	Hodiny, Dodatečné osvětlení, Odkládací schránka, lampy na upozornění otevřených dveří, osvětlení motorového prostoru, osvětlení kosmetického zrcátka, senzor rozbití skla	30+	10
14	Alarm proti krádeži Centrální zamykání dálkovým ovládáním, konektor datového rozhraní (DLC), siréna alarmu	30+	10
15	Anténa napájení, světlomety, blikající světlo na cestě, tažné zařízení	30+	20
16	Příslušenství		20
17	Směrovky, nouzová světla, auto proti krádeži, centrální zamykání dálkovým ovládáním	30+	20
18	Rádio, CD měniče	30+	15
19	Žárovka couvacího světla (couvání), směrovka, tempomat, relé pro potkávací světla (DIM · DIP)	15l +	15
20	Spínač světla	15l +	15
21	Připomínka na připoutání bezpečnostního pásu, blokování převodovky, senzor upozornění na poruchu zadní žárovky, tažné zařízení, senzor teploty výfukových plynů	15l +	5
22	Vyhřívané sedadlo na levé straně	15l +	15
23	Vyhřívané sedadlo na pravé straně	15l +	15
24	Zadní světlo	15l +	5

Pojistky automatické 11C

Poloha	Popis		[A]
CB1	Elektrická sedadla	30+	30
CB2	Elektrická okna, sluneční clona	15l +	30

O Volvo 960 (1993-1997)

Volvo 960, vyráběné mezi lety 1993 a 1997, je známé svou spolehlivostí a komfortem. Tento model patří do vyšší střední třídy a nabízí prostorný interiér s kvalitními materiály. Volvo 960 bylo vybaveno řadovými šestiválcovými motory, které poskytovaly plynulý výkon a dobrou dynamiku jízdy. Mezi nejčastější motorizace patřily benzínové motory s objemem 2.5 a 3.0 litru. Kromě toho, model 960 byl známý i svými bezpečnostními prvky, které byly v té době nadstandardní, jako například systém ABS a airbagy pro řidiče a spolujezdce.

Schéma pojistkové skříňky Volvo 960

Tato stránka zobrazuje schéma pojistkové skříňky pro Volvo 960, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pro cestující, konkrétně pod přístrojovou deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Na diagramech jsou zobrazena čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Schéma pojistkové skříňky pomáhá identifikovat správné pojistky a zajišťuje, že všechny elektrické komponenty fungují spolehlivě.
