Suzuki Ritz (2009-2016) – pojistková skříňka
Schéma pojistek a relé – Suzuki(Maruti) Ritz
Týká se vozidel vyrobených v letech:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

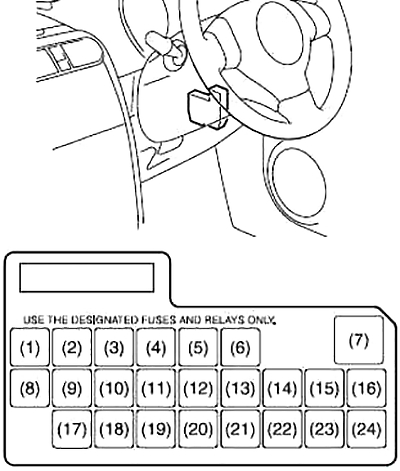

Schéma pojistkové skříňky palubní desky
Pojistková skříňka se nachází pod palubní deskou na straně řidiče. Stiskněte na obou koncích a odstraňte kryt, abyste jej vyjmuli. K vyjmutí pojistky použijte vytahovač pojistek, který je přítomen v pojistkové skříňce.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | – | – |
| 2 | 15 | Cívka zapalování |
| 3 | 10 | Rezervní světlo |
| 4 | 10 | Počítadlo kilometrů |
| 5 | 15 | Příslušenství 1 |
| 6 | 15 | Příslušenství 2 |
| 7 | 30 | Napájení okna |
| 8 | 15 | Lavalunotto |
| 9 | 10 | IG1 SIG |
| 10 | 15 | Airbag |
| 11 | 10 | Systém prevence zablokování kol |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 10 | Zadní světlo |
| 13 | – | – |
| 14 | 20 | Zámek dveří |
| 15 | – | – |
| 16 | 10 | ST SIG |
| 17 | 10 | Imobilizér |
| 18 | 10 | IG2 SIG |
| 19 | 15 | Zadní mlhové světlo |
| 20 | 15 | Rádio |
| 21 | 20 | Zadní odmrazování |
| 22 | 15 | Klaksón a výstražná světla |
| 23 | – | – |
| 24 | – | – |
Pojistková skříňka v motorovém prostoru
Hlavní pojistka, primární pojistky a některé jednotlivé pojistky se nacházejí v motorovém prostoru. Pokud se hlavní pojistka spálí, žádná elektrická součástka nebude fungovat. V případě spálení hlavní pojistky, žádná elektrická součástka odpovídající skupiny zatížení nebude fungovat.
Schéma (benzín)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 80 | Celkové elektrické zatížení |
| 2 | 50 | Napájení okna, zapalování.
Stěrač, startování |
| 3 | 50 | Zadní světlo, odmrazovač zadního skla, zámek dveří, nouzová světla/houkačka, kupole |
| 14 | 30 | Pojistka topení |
| 15 | 15 | Vstřikování paliva |
| 16 | 10 | Kompresor vzduchu |
| 17 | 15 | Napájení řídicí jednotky A/T |
| 18 | 15 | Spínač brzdového světla |
| 19 | 30 | Modul řízení ABS |
| 20 | 30 | Motor startování |
| 21 | – | – |
| 22 | 50 | Modul řízení posilovače řízení |
| 23 | 30 | Klíč zapalování |
| 24 | 30 | Ventilátor chladiče |
| 25 | – | – |
| 26 | 30 | Modul řízení ABS |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Zadní mlhové světlo |
| 30 | 15 | Světlomet (levý) |
| 31 | 15 | Světlomet (pravý) |
| 32 | 80 | Topení, kompresor vzduchu, posilovač řízení |
| 33 | 80 | Ventilátor chladiče, Zadní mlhové světlo, Světlomet |
| 4 | Relé ventilátoru chladiče #1 | |
| 5 | Relé ventilátoru chladiče #2 | |
| 6 | Relé ventilátoru chladiče #3 | |
| 7 | Relé motoru startování | |
| 8 | Hlavní relé | |
| 9 | – | |
| 10 | Relé předních mlhových světel | |
| 11 | Relé palivového čerpadla | |
| 12 | Relé kompresoru vzduchu | |
| 13 | Relé A/T | |
Schéma (Diesel)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 30 | Startování motoru |
| 2 | 10 | Kompresor vzduchu |
| 3 | 15 | Palivové čerpadlo |
| 4 | 30 | FI |
| 5 | 30 | Topení |
| 6 | 30 | Ventilátor chladiče |
| 7 | 50 | Modul řízení posilovače řízení |
| 13 | 30 | Modul řízení ABS |
| 14 | 30 | Modul řízení ABS |
| 15 | 15 | Spínač brzdového světla |
| 16 | 15 | Světlomet (pravý) |
| 17 | 15 | Světlomet (levý) |
| 18 | 15 | Zadní mlhové světlo |
| 19 | 30 | Klíč na zapalování |
| 20 | 50 | Napájení okna. Zapalování, stěrač, startování |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 21 | 100 | Všechna elektrická zatížení |
| 22 | 100 | ABS, MIL, přední mlhová světla |
| 23 | 100 | EPS, ventilátor chladiče. Topení, startování |
| 24 | 50 | Žárovka |
| 25 | 100 | Světlo |
| 26 | 30 | – |
| 27 | 30 | – |
| 28 | – | – |
| 29 | 20 | Pojistka FI |
| 30 | – | – |
| 31 | 10 | FI3 |
| 8 | Relé ventilátoru chladiče #1 | |
| 9 | Relé ventilátoru chladiče #2 | |
| 10 | Relé ventilátoru chladiče #3 | |
| 11 | Relé kompresoru vzduchu | |
| 12 | Relé motoru startování | |
O Suzuki Ritz (2009-2016)
Suzuki Ritz, vyráběný v letech 2009 až 2016, je kompaktní automobil, který se vyznačuje praktičností a moderním designem. Tento model je známý svou spolehlivostí a efektivností, což ho činí oblíbeným mezi městskými řidiči. Suzuki Ritz nabízí různé možnosti motorů, včetně benzínových a dieselových verzí, které poskytují vyvážený výkon a úsporu paliva. Interiér vozidla je navržen s důrazem na pohodlí a funkčnost, přičemž nabízí dostatek prostoru pro pasažéry i zavazadla. Díky svým kompaktním rozměrům je Ritz ideální pro jízdu ve městě, přičemž si zachovává dostatečnou stabilitu a komfort i na delších cestách.
Schéma pojistkové skříňky Suzuki Ritz
Tato stránka zobrazuje schéma pojistkové skříňky pro model Suzuki Ritz, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka v tomto modelu se obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o její konfiguraci a funkcích.
