Suzuki Ciaz (2014-2018) – pojistková skříňka
Schéma pojistek a relé – Suzuki Ciaz
Týká se vozidel vyrobených v letech:
2014, 2015, 2016, 2017, 2018.

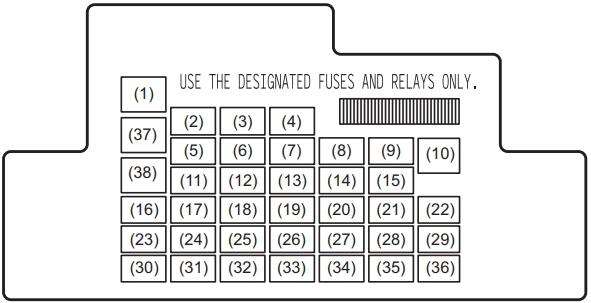

Schéma pojistkové skříňky palubní desky
Pojistková skříňka se nachází pod palubní deskou na straně řidiče. Odstraňte kryt pojistkové skříňky stisknutím obou konců a zvednutím krytu.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 20 | Napájení okna |
| 2 | 20 | Zámek řízení |
| 3 | – | Nepoužívá se |
| 4 | 20 | Vyhřívání zadního skla |
| 5 | – | Nepoužívá se |
| 6 | – | Nepoužívá se |
| 7 | – | Nepoužívá se |
| 8 | 7,5 | Signál startování |
| 9 | 15 | ACC-2 |
| 10 | 30 | Napájení okna |
| 11 | 10 | Výstražná světla |
| 12 | 7,5 | BCM |
| 13 | 15 | Cívka zapalování |
| 14 | 10 | Modul řízení ABS |
| 15 | 15 | ACC |
| 16 | 10 | Kontrolér A-STOP |
| 17 | 15 | Klaksón |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 18 | 10 | Brzdové světlo |
| 19 | 10 | Airbag |
| 20 | 10 | Rezervní světlo |
| 21 | 15 | WIP |
| 22 | 25 | Přední stěrač |
| 23 | 7,5 | Stropní světlo |
| 24 | – | Nepoužívá se |
| 25 | – | Nepoužívá se |
| 26 | – | Nepoužívá se |
| 27 | 7,5 | Signál zapnutí-1 |
| 28 | 15 | Rádio 2 |
| 29 | 10 | ACC-3 |
| 30 | 15 | Rádio |
| 31 | 10 | Zadní světlo |
| 32 | 20 | D/L |
| 33 | 7,5 | Spínač brzdových světel / spínač spojky |
| 34 | 10 | Počítadlo kilometrů |
| 35 | 7,5 | Signál zapnutí-2 |
| 36 | – | Nepoužívá se |

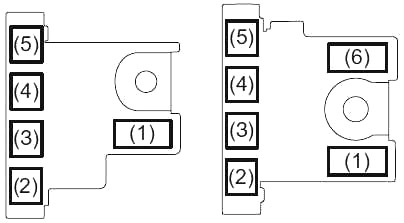

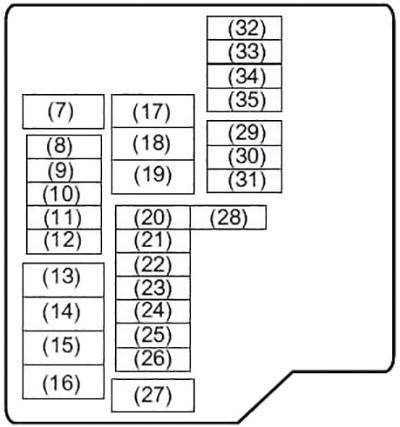

Schéma pojistkové skříňky v motorovém prostoru
Abyste odstranili pojistku, použijte vytahovač pojistek, který se nachází v pojistkové skříňce. Intenzita proudu každé pojistky je uvedena na zadní straně krytu pojistkové skříňky.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 100 | FL1 (Benzín) |
| 450 | FL1 (Diesel) | |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 |
| 7 | 50 | Spínač zapalování -2 |
| 8 | 7,5 | ECM |
| 0 | 15 | Relé automatické převodovky |
| 10 | – | Nepoužívá se |
| 11 | 10 | Kompresor vzduchu |
| 12 | 15 | FI (Benzín) |
| 13 | 30 | FI (Diesel) |
| 14 | 60 | Posilovač řízení |
| 15 | 30 | Ventilátor chladiče |
| 16 | 30 | CDSR |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 17 | 30 | Ventilátor chlazení |
| 18 | 30 | Startování motoru |
| 19 | 40 | Motor ABS |
| 20 | 30 | B/U |
| 21 | 15 | Světlomet tlumený (levý) |
| 22 | 15 | Světlomet tlumený (pravý) |
| 23 | 25 | Modul řízení ABS |
| 24 | 30 | DCDC |
| 25 | 20 | Přední mlhové světlo |
| 26 | 25 | Světlomet |
| 27 | 40 | Zapalování |
| 28 | 7,5 | Signál startování |
| 29 | 20 | INJ DRV (Diesel) |
| 30 | 10 | FI 2 |
| 31 | 15 | F/P (Diesel) |
| 32 | 15 | Dálková světla (levý) |
| 33 | 15 | Dálková světla (pravý) |
| 34 | – | Nepoužívá se |
| 35 | 7,5 | WIP SUB |
O Suzuki Ciaz (2014-2018)
Suzuki Ciaz, vyráběný v letech 2014 až 2018, je kompaktní sedan, který se vyznačuje elegantním designem a prostorným interiérem. Tento model byl navržen tak, aby nabízel pohodlnou jízdu a efektivitu, což ho činí ideálním pro městské i dálniční použití. Ciaz je dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a úsporu paliva. Interiér vozidla je vybaven moderními technologiemi a kvalitními materiály, což zvyšuje komfort a bezpečnost cestujících.
Schéma pojistkové skříňky Suzuki Ciaz
Tato stránka zobrazuje schéma pojistkové skříňky pro model Suzuki Ciaz, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. V Suzuki Ciaz se pojistková skříňka nachází typicky v prostoru pod kapotou a v interiéru vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité její správné používání a údržba.
