Honda Crosstour (2011-2015) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Honda Crosstour 2011-2015, získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Honda Crosstour
Týká se vozidel vyrobených v letech:
2011, 2012, 2013, 2014, 2015.
Pojistky zásuvky zapalovače cigaret (zásuvky napájení) v Honda Crosstour jsou pojistka č. 23 (zásuvka napájení příslušenství vpředu) v pojistkové skříňce přístrojové desky na straně řidiče a pojistky č. 12 (2012: zásuvka napájení příslušenství konzoly), č. 16 (zatížení oblasti zásuvky napájení příslušenství) v pojistkové skříňce přístrojové desky na straně spolujezdce.

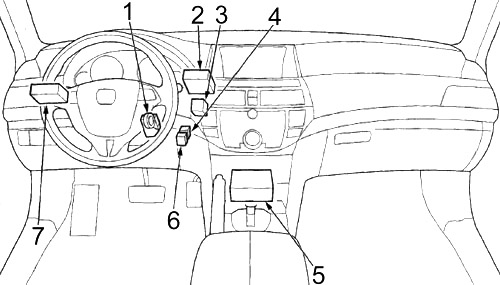

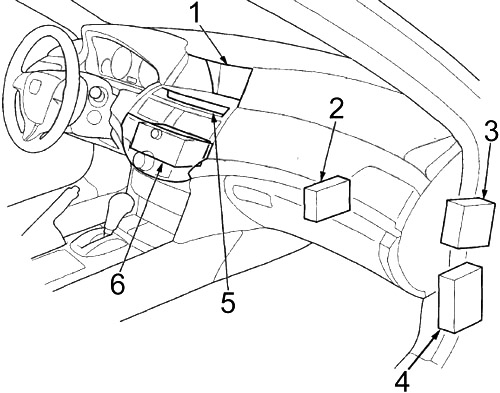

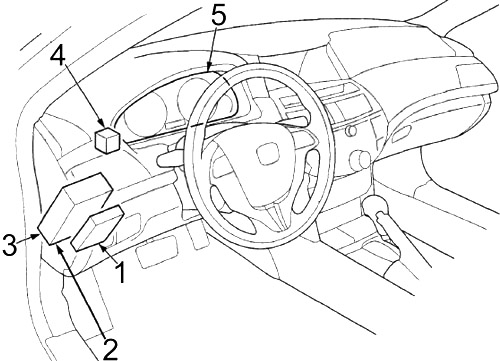

Kabina
- Jednotka řízení HandsFreeLink
- Pojistková skříňka č. 1
- Integrovaná jednotka řízení multiplexu řidiče (MICU)
- Připojovací skříňka řidiče
- Modul řízení směrových světel
- Displej navigace
- Klimatizace (se systémem navigace)
- Audio zesilovač
- Pojistková skříňka č. 2 / Integrovaná jednotka řízení multiplexu spolujezdce (MICU)
- Dodatečný audio/HVAC displej (se systémem navigace)
Jednotka klimatizace (bez systému navigace) - Audio jednotka
- Imobilizér – jednotka řízení bez klíče
- Jednotka řízení systému monitorování tlaku v pneumatikách (TPMS)
- Centrální připojovací blok
- Relé zásuvky napájení příslušenství uvnitř motorového prostoru
- Jednotka systému doplňkového zadržení (SRS)
- Relé zásuvky napájení příslušenství konzoly
- Jednotka řízení podpory motoru
Pojistková skříňka v kabině 1

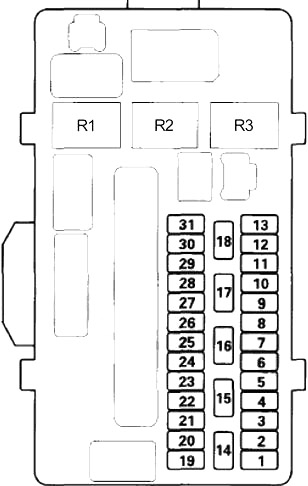

Nachází se pod přístrojovou deskou. Polohy pojistek jsou uvedeny na štítku pod přístrojovou deskou.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | – | – |
| 2 | 7,5 | Jednotka řízení elektrického sedadla (se systémem paměti polohy řidiče (DPMS)) |
| 3 | 15 | Relé motoru stěrače zadního skla, relé motoru stěrače předního skla, motor stěrače předního/zadního skla (relé motoru stěrače) |
| 4 | 7,5 | Motor stěrače zadního skla (relé motoru stěrače zadního skla), relé motoru stěrače předního skla |
| 5 | 7,5 | Automatické ztmavení vnitřního zrcátka, Rela Rela, Integrovaná řídicí jednotka multiplexu řidiče (MICU), nouzové světlo, elektrický kompas, modul řízení směrových světel, jednotka navigace, Integrovaná řídicí jednotka multiplexu spolujezdce (MICU), elektromagnetický zámek převodovky, systém monitorování tlaku v pneumatikách (TPMS) řídicí jednotka |
| 6 | 7,5 | Modulátor-modul VSA, senzor zrychlení rychlosti sklonu |
| 7 | 15 | Relé řízení aktivního aktivování podpory motoru (ACM), alternátor, spínač polohy pedálu brzdy, modul řízení systému převodovky – PCM (VBSOL), senzor elektrického zatížení (ELD), řídicí jednotka podpory motoru, ventil pro odvodnění nádrže výparů paliva (EVAP) |
| 8 | 7,5 | 3.5L (J35Z): Modul řízení systému převodovky – PCM (STS – Signál startéru) |
| 9 | 20 | Modul řízení systému převodovky – PCM (IG1), čerpadlo paliva (hlavní relé PGM-FI č. 2), řídicí jednotka bez klíče imobilizéru |
| 10 | 10 | Modul řízení systému převodovky – PCM (VBSOL2) |
| 11 | 10 | Jednotka systému doplňkového zadržení (SRS) |
| 12 | 7,5 | Indikátor deaktivace airbagu předního spolujezdce, modul systému detekce spolujezdců (ODS), modul systému doplňkové bezpečnosti (SRS) |
| 13 | – | – |
| 14 | 10 | 3.5L (J35Z): Jednotka řízení podpory motoru (relé řízení aktivního aktivování podpory motoru (ACM)) |
| 15 | 7,5 | Denní světla (DRL), integrovaná řídicí jednotka multiplexu řidiče (MICU) |
| 16 | 7,5 | Relé spojky kompresoru klimatizace, relé ventilátoru kondenzátoru klimatizace (3,5 l), audio-HVAC displej, pod-displej audio-HVAC, relé motoru ventilátoru, řídicí jednotka klimatizace, řídicí jednotka multiplexu dveří, spínač klimatizace řidiče, sedadlo řidiče spínač vyhřívání, relé řízení ventilátoru, spínač vyhřívání sedadla předního spolujezdce, navigační displej, spínač klimatizace pro spolujezdce, spínač napájení zrcátek, relé odmrazovače zadního skla, řídicí jednotka HVAC (2,4 l), zrcátko s displejem kamery couvání, relé ventilátoru chladiče (2,4 l) |
| 17 | 7,5 | Integrovaná řídicí jednotka multiplexu řidiče (MICU) (zámek klíče ACC) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 18 | 7,5 | Modul audio, displej Audio-HVAC, pomocný displej Audio-HVAC, relé zásuvky napájení příslušenství v zavazadlovém prostoru, relé zásuvky napájení příslušenství konzoly, relé zásuvky napájení příslušenství předních, přední mikrofon HFL-ANC/aktivní kontrola zvuku, přední mikrofon HFL-Navigace-ANC/aktivní kontrola zvuku, jednotka řízení HandsFreeLink, ovládání rozhraní, cívka zámku klíče, navigační displej, navigační jednotka, jednotka řízení elektrického sedadla |
| 19 | 20 | Elektrický motor pro spouštění sedadla předního řidiče, motor posouvání sedadla řidiče, spínač nastavení sedadla řidiče, jednotka řízení elektrického sedadla |
| 20 | 20 | Jednotka řízení/motor otevírací střechy |
| 21 | 20 | Elektrický motor pro spouštění sedadla řidiče, spínač nastavení sedadla řidiče, motor sklonu sedadla řidiče |
| 22 | 20 | Motor okna zadního levého, spínač zadního levého okna, relé elektrického okna |
| 23 | 15 | Zásuvka napájení příslušenství přední (relé zásuvky napájení příslušenství) |
| 24 | 20 | Jednotka řízení multiplexu dveří |
| 25 | 10 | Aktuátor zámku dveří řidiče, aktuátor zámku nádrže na palivo, aktuátor zámku zadních levých dveří, relé elektrického zámku, aktuátor uvolnění zadního víka, relé aktuátoru uvolnění zadního víka |
| 26 | 10 | Světlomet přední levý, integrovaná jednotka řízení multiplexu řidiče (MICU), relé předního světlometu |
| 27 | 10 | Světlo polohy přední levé, boční obrysové světlo přední levé, zadní světlo levé, osvětlení registrační značky, zadní světlo pravé, relé zadních světel, integrovaná jednotka řízení multiplexu řidiče (MICU) |
| 28 | 10 | Dálkové světlo světlometu levého |
| 29 | 7,5 | Jednotka řízení systému monitorování tlaku v pneumatikách (TPMS) |
| 30 | 15 | Světla potkávacího světlometu levého |
| 31 | 7,5 | – |
| R1 | PGM-FI Hlavní č. 2 (Čerpadlo paliva) | |
| R2 | Zásuvka napájení příslušenství přední | |
| R3 | Zastavení startování č. 1 | |
Pojistková skříňka v kabině č. 2

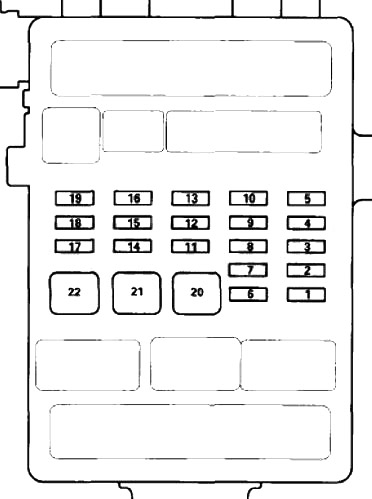

Nachází se v dolním bočním panelu. Odstraňte kryt pro otevření. Polohy pojistek jsou uvedeny na krytu pojistkové skříňky.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Pravé dálkové světlo |
| 2 | 10 | Pravé přední světlo, pravé boční obrysové světlo, relé zadních světel, pojistka (pojistková skříňka č. 2) č. 6, integrovaný řídicí modul multiplexu pro cestující (MICU) |
| 3 | 10 | Pravé přední světlo, relé dálkových světel, integrovaný řídicí modul multiplexu pro cestující (MICU) |
| 4 | 15 | Pravé potkávací světlo |
| 5 | – | – |
| 6 | 7,5 | Osvětlení panelu indikátoru polohy převodovky A/T, ambientní osvětlení, kontrolka displeje audio-HVAC, kontrolka pod-displeje audio-HVAC, kontrolka klimatizace, kontrolka spínače vyhřívání sedadla řidiče, spínač klimatizace řidiče, kontrolka spínače vyhřívání předního sedadla spolujezdce, světlo odkládací schránky, spínač systému nouzového varování/kontrolka deaktivace airbagu spolujezdce, jednotka HomeLink, kontrolka spínače na otevírací střeše, navigační displej, navigační jednotka, spínač klimatizace pro spolujezdce, kontrolky spínačů na volantu, kontrolka spínače VSA OFF |
| 7 | – | – |
| 8 | 20 | Motor sklonu sedadla předního spolujezdce, spínač nastavení sedadla předního spolujezdce |
| 9 | 20 | Motor posouvání sedadla předního spolujezdce, spínač nastavení sedadla předního spolujezdce |
| 10 | 10 | Aktuátor zámku dveří předního spolujezdce, relé elektrického zámku dveří, aktuátor zámku zadních dveří vpravo |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 11 | 20 | Motor okna zadního pravého, spínač okna zadního pravého |
| 12 | 15 | Zásuvka napájení příslušenství konzoly (relé zásuvky napájení příslušenství konzoly) |
| 13 | 20 | Spínač okna předního spolujezdce |
| 14 | – | – |
| 15 | 20 | Audio zesilovač |
| 16 | 15 | Zásuvka napájení příslušenství v prostoru pro cestující (relé zásuvky napájení příslušenství v prostoru pro cestující) |
| 17 | – | – |
| 18 | 10 | Motor bederní podpory řidiče, spínač bederní podpory řidiče |
| 19 | 15 | Vyhřívání sedadla řidiče, relé vyhřívání sedadla, vyhřívání sedadla předního spolujezdce |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |

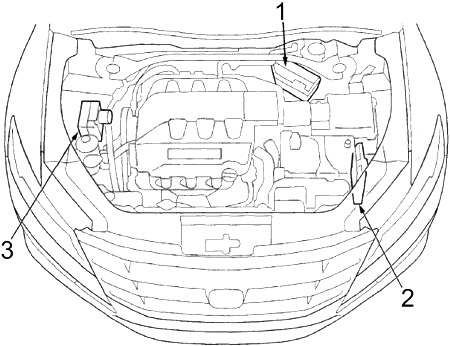

Motorový prostor
- Pojistková skříňka
- Modul řízení systému přenosu (PCM)
- Jednotka řízení modulátoru SA
Schéma pojistkové skříňky v motorovém prostoru

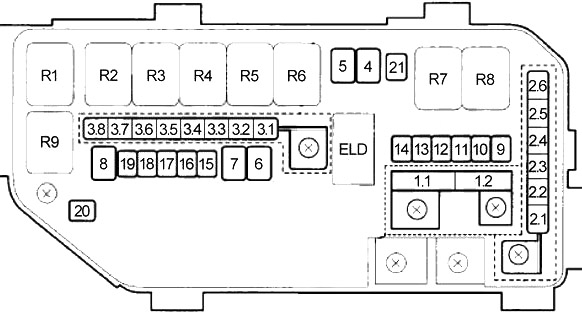

Nachází se blízko nádrže na brzdovou kapalinu. Stiskněte západky, abyste otevřeli skříňku.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1,1 | 120 | 3.5L (J35Z): Baterie, napájení |
| 100 | 2,4 l (K24A): Baterie, napájení | |
| 1.2 | 40 | Pojistka (pojistková skříňka v kabině č. 2): č. 8, 9, 10, 11, 12, 13 |
| 2,1 | 70 | – |
| 2,2 | 40 | Modulátor VSA-řídicí jednotka |
| 2,3 | 30 | Modulátor VSA-řídicí jednotka |
| 2,4 | 40 | Pojistka (pojistková skříňka v kabině č. 2): č. 15, 16, 17, 18, 19 |
| 2,5 | 30 | Motor stěrače světlometů, relé stěrače světlometů |
| 2,6 | – | – |
| 3.1 | 50 | Zapalování |
| 3.2 | 40 | – |
| 3,3 | 30 | Pojistka (pojistková skříňka v kabině č. 2): č. 1, 2, 3, 4 |
| 3.4 | 60 | Pojistka (pojistková skříňka v kabině č. 1): č. 14, 19, 20, 21, 22, 23, 24, 25 |
| 3,5 | 30 | Pojistka (pojistková skříňka v kabině č. 1): č. 26, 27, 28, 29, 30 |
| 3,6 | 30 | Motor ventilátoru chladiče, relé ventilátoru chladiče |
| 3,7 | 30 | Motor předního stěrače, relé motoru předního stěrače, relé intermitentního motoru předního stěrače, relé vysoké/nízké úrovně předního stěrače |
| 3,8 | 30 | 3.5L (J35Z): Motor ventilátoru kondenzátoru klimatizace, relé ventilátoru kondenzátoru klimatizace |
| 4 | 75 | Relé ventilátoru chladiče |
| 5 | 40 | Relé odmrazovače zadního okna, dolní odmrazovač zadního okna, kondenzátor pro snížení hluku, horní odmrazovač zadního okna |
| 6 | 20 | 2.4L (K24A): Relé ventilátoru kondenzátoru klimatizace |
| 7 | 15 | Spínač upozornění, integrovaná řídicí jednotka multiplexu řidiče (MICU) |
| 8 | 20 | Spínač brzdového světla, spínač polohy brzdového pedálu, modul řízení systému přenosu – PCM, brzdové světlo vysoké výšky, relé klaksonu, konektor osvětlení přívěsu |
| 9 | – | – |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 10 | – | – |
| 11 | 15 | Relé cívky startování, cívky startování |
| 12 | 15 | Podrelé PGM-FI, ventil pro odvod par paliva (EVAP), senzor poměru vzduch-palivo přední (A/F), vyhřívaný sekundární kyslíkový senzor přední (HO2S) (bank 1, senzor 2), poměr palivo-zadní vzduch (A/F) senzor (bank 2, senzor 1), vyhřívaný sekundární kyslíkový senzor zadní (HO2S) (bank 2, senzor 2), pojistka č. 4 |
| 13 | – | – |
| 14 | – | – |
| 15 | 10 | audio modul, displej AUDIO-HVAC modul, dodatečný AUDIO-HVAC modul, osvětlení couvání, datový rozhraní konektor (DLC), multiplexová řídicí jednotka ve dveřích, vnější osvětlení ve dveřích řidiče, integrovaná multiplexová řídicí jednotka řidiče (MICU), přední HFLANC/mikrofon aktivního ovládání zvuku, přední HFL-Navigace-ANC/aktivní ovládání zvuku, čtecí lampa v předních dveřích spolujezdce, řídicí jednotka směrových světel, řídicí jednotka HandsFreeLink, řídicí jednotka bezklíčového imobilizéru, navigační displejová jednotka, navigační jednotka, integrovaná multiplexová řídicí jednotka spolujezdce (MICU), řídicí jednotka elektricky nastavitelného zrcátka, řídicí jednotka elektricky nastavitelného sedadla |
| 16 | 7,5 | Osvětlení pohodlí, osvětlení kosmetického zrcátka řidiče, jednotka HomeLink, osvětlení klíče zapalování, individuální mapové osvětlení, osvětlení levé nákladové oblasti. Osvětlení kosmetického zrcátka spolujezdce, osvětlení pravé nákladové oblasti |
| 17 | 15 | Hlavní relé PGM-FI č. 1, senzor polohy klikového hřídele (CKP), senzor polohy vačkového hřídele (CMP), relé řízení systému elektronického ovládání akcelerátoru (ETCS), vstřikovače, senzor hmotnostního průtoku vzduchu (MAF), řídicí jednotka systému přenosu – PCM (IGP), hlavní relé PGM-FI č. 2 |
| 18 | 15 | Relé řízení systému elektronického ovládání akcelerátoru (ETCS) |
| 19 | 75 | 3.5L (J35Z): Řídicí jednotka systému přenosu – PCM (VBUM) |
| 20 | 40 | 3.5L (J35Z): Motor ventilátoru, relé motoru ventilátoru |
| 40 | 2,4L (K24A): Spojka kompresoru klimatizace, relé spojky kompresoru klimatizace | |
| 21 | 7,5 | 3.5L (J35Z): Spojka kompresoru klimatizace, relé spojky kompresoru klimatizace |
| 2.4L (K24A): Relé ventilátoru kondenzátoru klimatizace | ||
| R1 | Motor ventilátoru | |
| R2 | Hlasitá houkačka | |
| R3 | PGM-FI Hlavní | |
| R4 | PGM-FI Podrelé | |
| R5 | Cívka startování | |
| R6 | Řízení systému elektronického ovládání akcelerátoru (ETCS) | |
| R7 | Ventilátor kondenzátoru klimatizace | |
| R8 | Ohřívač zadního skla | |
| R9 | Spojka kompresoru klimatizace | |
