Honda Insight (2000-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Honda Insight 2000-2014, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
2000, 2001, 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Honda Insight je pojistka č. 12 v panelu pojistek přístrojové desky.

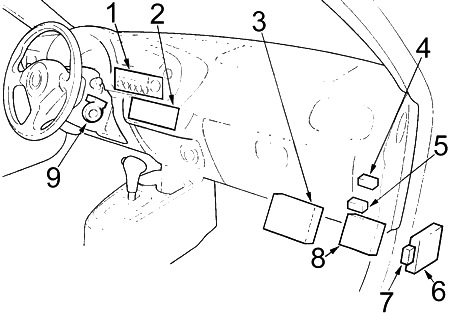

Kabina
- Panel pojistek
- Jednotka řízení denního svícení (DRL)
- Relé denního svícení (DRL) Relé
deaktivace potkávacích světel - 2002-2006 : Relé senzoru poměru vzduch-palivo (A/F)
- Hlavní relé PGM-FI Relé
invertor - Jednotka systému zadržování doplňků (SRS)
- Jednotka řízení bezklíčového zamykání dveří
- Klimatizace nebo panel ovládání topení
- Audio jednotka
- Modul řízení motoru (ECM)
- Relé vysokého výkonu ventilátoru motoru
- CVT: Relé motoru posilovače řízení (EPS)
- M/T: Jednotka řízení posilovače řízení (EPS)
CVT: Modul řízení převodovky (TCM) - M/T: Relé motoru posilovače řízení (EPS)
- CVT: Jednotka řízení posilovače řízení (EPS)
- Jednotka přijímače imobilizéru

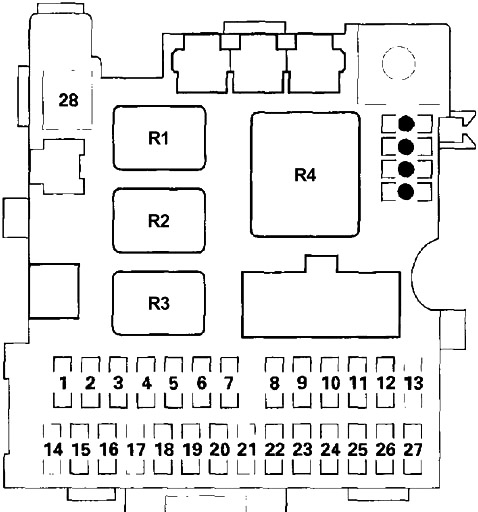

Schéma panelu pojistek přístrojové desky
Interní pojistka se nachází pod přístrojovou deskou na straně řidiče. Odstraňte prostor pro cestující ohnutím krytu dolů, zvednutím a tažením přímo z pantů.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Jednotka systému zadržování doplňkového (SRS) |
| 2 | 15 | Čerpadlo paliva, jednotka systému zadržování doplňkového (SRS) |
| 3 | 20 | Motor stěrače předního skla, motor stěrače předního skla, relé intermitentního stěrače předního skla |
| 4 | 7,5 | Měnič DC-DC, modul detekce elektrického zatížení (ELD), ventil uzávěrky odvodu nádrže (EVAP), elektromagnetický ventil kontroly purging EVAP, senzor kyslíku sekundární vyhřívaný (HO2S), senzor rychlosti vozidla (VSS), modul kontroly převodovky (TCM) |
| 5 | 7,5 | Aktivace světel signalizace, směrovka/relé nouzového |
| 6 | 7,5 | Jednotka řízení posilovače řízení elektronického (EPS), skupina ukazatelů, jednotka řízení zámku dveří bez klíče, jednotka řízení elektrického okna (hlavní spínač elektrického okna), relé okna napájeného, elektromagnetický zámek převodovky |
| 7 | 15 | Cívky zapalování |
| 8 | 20 | Motor okna pasažéra |
| 9 | 7,5 | Modul kontroly motoru (ECM), relé deaktivace startování |
| 10 | 20 | Jednotka řízení elektrického okna (hlavní spínač elektrického okna), motor elektrického okna řidiče |
| 11 | 7,5 | Zvuková jednotka |
| 12 | 10 | Zásuvka napájení příslušenství |
| 13 | – | – |
| 14 | 20 | 2002-2006: Senzor poměru vzduch-palivo (A/F), modul kontroly motoru (ECM) (relé senzora poměru vzduch-palivo (A/F)) |
| 15 | 10 | Zvuková jednotka, jednotka řízení klimatizace/světel ovládací panel topení, světla přístrojové desky, světla ukazatelů, přední poziční světla, boční obrysová světla přední, osvětlení evidenčního čísla, zadní světla |
| 16 | 7,5 | Modulátor-kontrolér ABS, relé spojky kompresoru klimatizace, relé motoru ventilátoru. Relé vysokého úrovně motoru ventilátoru, jednotka klimatizace/ovládací panel topení, relé ventilátoru kondenzátoru klimatizace, relé kontroly ventilátora, motor kontroly režimu, relé ventilátora chladiče, relé odmrazovače zadního okna, motor kontroly recirkulace |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 17 | 7,5 | Jednotka řízení denního svícení (DRL) |
| 18 | 7,5 | Modul monitorování stavu baterie (BCM), skupina klimatizace/panel ovládání topení, konektor rozhraní dat (DLC), modul řízení motoru (ECM), skupina směrových světel, modul řízení motoru (MCM) |
| 19 | 7,5 | Osvětlení zavazadlového prostoru, osvětlení stropu/světlometů |
| 20 | 10 | Audio jednotka |
| 21 | 10 | Jednotka řízení denního svícení (DRL) |
| 22 | 20 | Jednotka řízení bezklíčového zamykání dveří |
| 23 | 7,5 | Relé otevření dveří, aktor otevření dveří |
| 24 | 7,5 | Ventilátor modulu baterie, relé řízení ventilátoru modulu baterie vysoká rychlost, relé deaktivace zapalování, relé řízení ventilátoru modulu baterie nízká rychlost, modul řízení motoru (MCM) |
| 25 | – | – |
| 26 | 10 | Motor stěrače zadního okna, motor stěrače zadního okna |
| 27 | 7,5 | Havarijní světla, relé couvání (CVT) |
| 28 | – | – |
| R1 | Zadní světla | |
| R2 | Deaktivace startování | |
| R3 | Napájení okna | |
| R4 | Směrová světla a havarijní světla | |

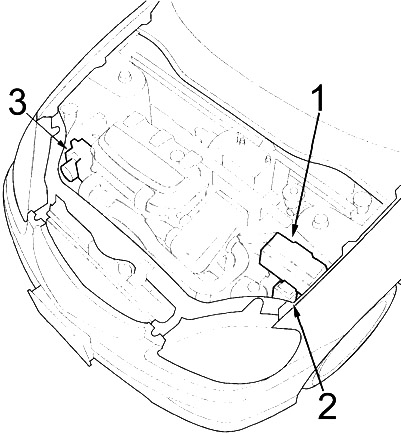

Motor
- Panel pojistek
- Panel relé
- Modulátor ABS-řídicí jednotka

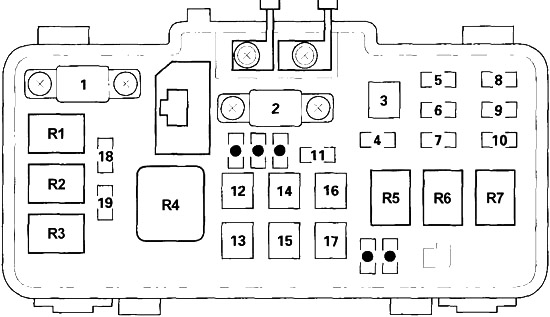

Schéma panelu pojistek motoru
Panel pojistek pod kapotou se nachází v motorovém prostoru. Pro jeho otevření stiskněte jazýček, jak je znázorněno.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 50 | Spínač zapnutí (BAT) |
| 2 | 80 | Baterie, distribuce napájení |
| 3 | 30 | Modulátor ABS-řídicí jednotka |
| 4 | 10 | Směrová světla/relé nouzové, světlo směrového světla |
| 5 | 15 | Modul invertoru výkon motoru nízká rychlost (MPI) Relé kontrola ventilátoru, Modul invertoru výkon motoru vysoká rychlost (MPI) Relé kontrola ventilátoru, Motor ventilátoru PDU |
| 6 | 10 | Modul kontrola modulátoru ABS, modul kontrola motoru (ECM), světlo brzdy vysoké umístění, zadní světla |
| 7 | 15 | Hlavní relé PGM-FI (IGP), elektromagnet blokování klíče (CVT) |
| 8 | 15 | Světlomet levý, kontrolka světla dálkového, řídicí jednotka denních světel |
| 9 | – | – |
| 10 | 15 | Světlomet pravý, řídicí jednotka denních světel |
| 11 | 30 | Motor ventilátoru chladiče |
| 12 | 40 | Motor ventilátoru |
| 13 | 30 | Ohřívač zadního skla, kondenzátor hluku |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 14 | 20 | Modulátor ABS-řídicí jednotka |
| 15 | 40 | Systém elektronické asistence řízení (EPS) |
| 16 | 30 | Relé zadních světel, pojistka (panel pojistek kabina): č. 14, 18, 19, 20, 21, 22, 23 |
| 17 | 40 | Relé napájeného okna, pojistka (panel pojistek kabina): č. 8, 10 |
| 18 | 7,5 | Modul monitorování stavu baterie (BCM), kontaktní vysokého napětí, modul řízení motoru (MCM), modul měniče napětí |
| 19 | 20 | Motor ventilátoru kondenzátoru klimatizace, spojka kompresoru klimatizace |
| R1 | Spojka kompresoru klimatizace | |
| R2 | Ventilátor chladiče | |
| R3 | Ventilátor kondenzátoru klimatizace | |
| R4 | Motor ventilátoru | |
| R5 | Klaksón | |
| R6 | Světlomet č. 2 | |
| R7 | Světlomet č. 1 | |
Panel relé motorový prostor
| Číslo | Relé |
|---|---|
| R1 | Ohřívač zadního skla |
| R2 | PGM-FI Hlavní č. 2 (Čerpadlo paliva) |
| R3 | Ovládání ventilátoru |
| R4 | Přední stěrač s intervalovým chodem |
