Honda Jazz (2006-2008) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Honda Jazz 2006-2008, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Honda Jazz
Vztahuje se na vozidla vyrobená v letech:
2006, 2007, 2008.
Za zapalovač cigaret (zásuvky napájení) je zodpovědná pojistka č. 27 v pojistkové skříňce přístrojové desky.
Kabina
- Pojistková skříňka
- Řídicí jednotka bezpečnosti
- Řídicí jednotka elektronického posilovače řízení (EPS)
- Řídicí jednotka systému monitorování tlaku v pneumatikách (TPMS)
- Řídicí jednotka denních světel
- Audio jednotka
- Modul řízení aktuátoru škrticí klapky
- Relé deaktivace potkávacích světlometů
- Relé denních světel
- Jednotka Imoes
- Bezklíčový přijímač Uni

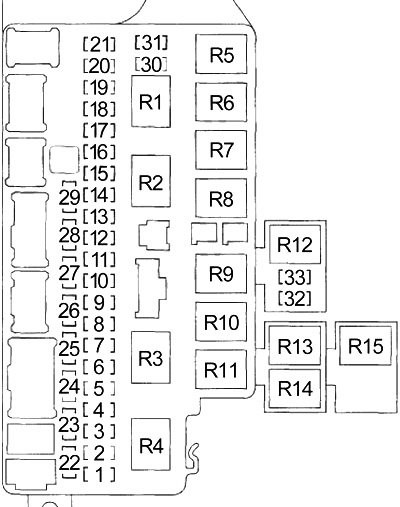

Schéma pojistkové skříňky přístrojové desky
Interní pojistková skříňka se nachází za háčky, jak je znázorněno. odkládací schránka na mince řidiče. Abys se k ní dostal, odstraň odkládací schránku otočením knoflíku proti směru hodinových ručiček a poté tažením k sobě. Abys nainstaloval odkládací schránku na mince, zarovnej jazýčky na dně, otoč odkládací schránku směrem nahoru, aby se zachytila na bočních háčcích a poté otoč knoflík ve směru hodinových ručiček.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Mlhová světla, relé couvání A/T |
| 2 | – | – |
| 3 | 10 | Modul řízení směrovky, modul přijímače bez klíče, modul řízení bezpečnosti, modul řízení elektronického posilovače řízení (EPS), modul Imoes, modul řízení modulu monitorování tlaku pneumatik (TPMS) |
| 4 | 10 | Modul řízení směrovky (blikače/nouzový obvod) |
| 5 | – | – |
| 6 | 30 | Motor stěrače předního skla, motor ostřikovače předního skla, motor ostřikovače zadního skla |
| 7 | 10 | Jednotka systému detekce pasažérů (ODS), jednotka systému dodatečného zadržování (SRS) |
| 8 | 7,5 | Jednotka řízení denních světel |
| 9 | 20 | Ohřívač zadního skla |
| 10 | 7,5 | Zrcadlo levé, zrcadlo pravé, kontrolka spínače ohřívače zadního skla, relé ohřívače zadního skla, relé motoru ventilátoru, relé ventilátoru chladiče, relé spojky kompresoru klimatizace, relé ventilátoru kondenzátoru klimatizace |
| 11 | 15 | ECM/PCM, jednotka řízení imobilizéru-přijímače, čerpadlo paliva |
| 12 | 10 | Relé okna, hlavní spínač okna, motor stěrače zadního skla |
| 13 | 10 | Jednotka systému dodatečného zadržování (SRS) |
| 14 | 15 | Hlavní relé PGM-FI č. 1, hlavní relé PGM-FI č. 2, ECM/PCM |
| 15 | 20 | Motor zadního okna levého |
| 16 | 20 | Motor zadního okna pravého |
| 17 | 20 | Motor předního okna pasažéra |
| 18 | 10 | Jednotka řízení denních světel |
| 7,5 | Jednotka řízení systému monitorování tlaku pneumatik (TPMS) | |
| 19 | – | – |
| 20 | – | – |
| 21 | 20 | Mlhová světla |
| 22 | 10 | Relé zadních světel, osvětlení, světlo polohy/nouzové světlo přední levé, světlo polohy/nouzové světlo přední pravé, zadní světlo levé, zadní světlo pravé, osvětlení evidenčního čísla, světlo polohy/nouzové světlo zadní levé, světlo polohy/nouzové světlo zadní pravé |
| 23 | 10 | Senzor poměru vzduch-palivo (A/F), ventil pro odvodnění nádrže pro kontrolu emisí par (EVAP) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 24 | – | – |
| 25 | 7,5 | Modul řízení ABS |
| 26 | 7,5 | Audio jednotka, modul řízení směrovky, elektromagnet zámku klíče |
| 27 | 15 | Napájení příslušenství |
| 28 | 20 | Aktuátor zámku dveří řidiče, aktuátor zámku předních dveří pasažéra, aktuátor zámku zadních levých dveří, aktuátor zámku zadních pravých dveří, aktuátor zámku zadního víka |
| 29 | 20 | Motor okna řidiče, hlavní spínač elektrického okna |
| 30 | – | – |
| 31 | 7,5 | Relé senzoru poměru vzduch-palivo (A/F) |
| 32 | 15 | Modul řízení aktuátoru klapky |
| 33 | 15 | Relé zapalovací cívky |
| R1 | Řezání startování | |
| R2 | Napájení okna | |
| R3 | Motor ventilátoru | |
| R4 | A/T Zpětný chod | |
| R5 | Zamknutí dveří | |
| R6 | Odemknutí dveří řidiče | |
| R7 | Odemknutí dveří pasažéra a odemknutí zadního víka | |
| R8 | Zadní světla | |
| R9 | Zapalovací cívka | |
| R10 | PGM-FI Hlavní №2 (Čerpadlo paliva) | |
| R11 | PGM-FI Hlavní №1 | |
| R12 | Modul řízení aktuátoru klapky | |
| R13 | Ohřívač zadního okna | |
| R14 | Senzor poměru vzduch-palivo (A/F) | |
| R15 | Mlhová světla | |
Motor
- Pojistková skříňka
Schéma pojistkové skříňky v motorovém prostoru
Hlavní pojistková skříňka pod kapotou se nachází v motorovém prostoru na straně řidiče. Pro její otevření stiskněte jazýčky, jak je znázorněno. Sekundární pojistková skříňka se nachází na kladném terminálu baterie.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 80 | Baterie, distribuce napájení |
| 2 | 60 | Systém elektronické asistence řízení (EPS) |
| 3 | 50 | Zapalování |
| 4 | 30 | Modul řízení ABS |
| 5 | 40 | Motor ventilátoru |
| 6 | 40 | Pojistky: č. 14, 15, 16, 17, 28, 29 |
| 7 | 30 | Pojistky: č. 18, 21 |
| 8 | 10 | Jednotka přijímače bez klíče, modul řízení směrovky, jednotka řízení bezpečnosti, jednotka řízení imobilizéru-přijímače, audio jednotka, jednotka Imoes |
| 9 | 30 | Pojistky: č. 22, 23 |
| 10 | 30 | Motor ventilátoru chladiče |
| 11 | 30 | Motor ventilátoru kondenzátoru klimatizace, spojka kompresoru klimatizace |
| 12 | 20 | Pravý světlomet |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 13 | 20 | Světlomet vlevo, směrovka |
| 14 | 10 | Modul řízení směrovky (blinkry/circuito di emergenza) |
| 15 | 30 | Modul řízení ABS |
| 16 | 15 | Relé klaksonu, klakson, ECM/PCM, brzdová světla, vysoké brzdové světlo |
| R1 | Detektor elektrického zatížení (ELD) | |
| R2 | Ventilátor chladiče | |
| R3 | Klakson | |
| R4 | Světlomet | |
| R5 | Ventilátor kondenzátoru klimatizace | |
| R6 | Spojka kompresoru klimatizace | |
| – | 80A | Baterie |
O Honda Jazz (2006-2008)
Honda Jazz z let 2006 až 2008 je kompaktní hatchback, který se vyznačuje praktičností a spolehlivostí. Tento model je oblíbený pro svůj prostorný interiér, který nabízí dostatek místa pro cestující i zavazadla. Honda Jazz je vybavena různými motorizacemi, mezi nimiž jsou nejčastěji benzínové motory o objemu 1,2 a 1,4 litru. Tyto motory jsou známé svou efektivitou a nízkou spotřebou paliva, což činí z tohoto vozidla ideální volbu pro městské jízdy i delší trasy. Kromě toho, Honda Jazz nabízí pohodlnou jízdu a moderní technologie, které zvyšují komfort a bezpečnost cestování.
Schéma pojistkové skříňky Honda Jazz
Tato stránka zobrazuje schéma pojistkové skříňky pro model Honda Jazz z let 2006 až 2008. V tomto vozidle se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a další může být umístěna v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které jsou jimi chráněny. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování elektrických zařízení ve vozidle, proto je důležité mít přehled o jejím uspořádání a funkcích.
