Honda HR-V (2016-2019) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříně Honda HR-V 2016-2019, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Honda HR-V (2016-2018) – schéma pojistky

Rok výroby: 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) v Honda HR-V je pojistka 36 v pojistkové skříňce.

Motorový prostor

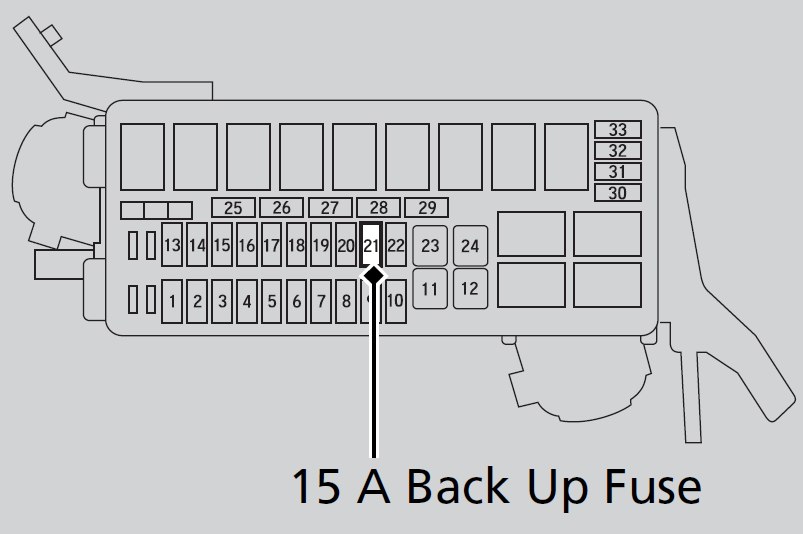

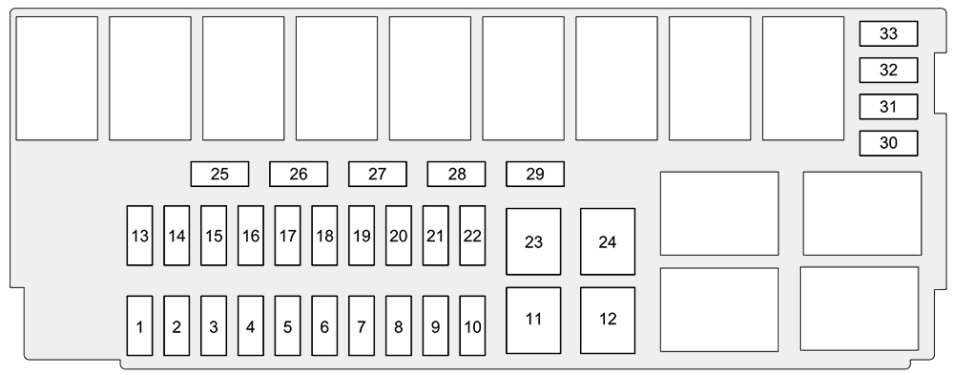

Pojistková skříňka A

Číslo	Popis	Ampér [A]
1	Světlomety s tlumenými světly	20
2	CDC*	(30)
3	Výstražná světla	10
4	DBW	15
5	Blikač*	(30)
6	Brzdy	10
7	IGP	15
8	Cívka IG	15
9	EOP *	(10)
10	INJ *	(20)
11	VST2 *	(30)
12	Hlavní ventilátor	30
13	Motorek pro startování SW *	(30)
14	Spojka MG	7,5
15	Senzor baterie	(7,5)
16	Malý světlomet	10

17	Hlavní AFP *	(10)
18	Klaksón	10
19	Mlhová světla*	(10)
20	SBW *	(10)
21	Rezervní	10
22	Audio	(10)
23	Pomocný ventilátor	(30)
24	VST1 *	(30)
25	STRLD *	(7,5)
26	IGP CAM *	(7,5)
27	–	–
28	–	–
29	Rezervní*	(30)
30	IGP LAF	(7,5)
31	IGPS	(7,5)
32	Světlomet potkávací pravý	10
33	Světlomet potkávací levý	10
* 1: Modely se systémem inteligentního vstupu mají tlačítko START / STOP MOTORU namísto spínače zapalování *: Není k dispozici ve všech modelech

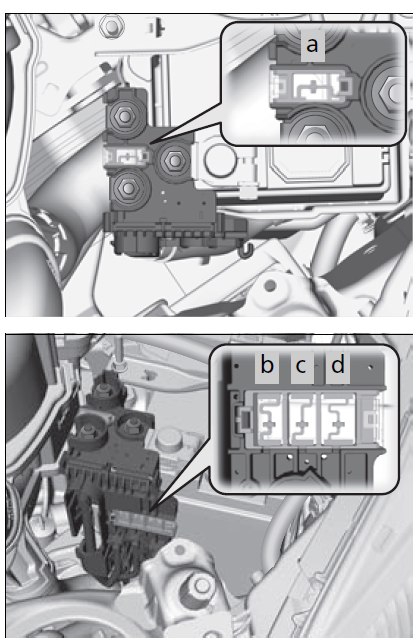

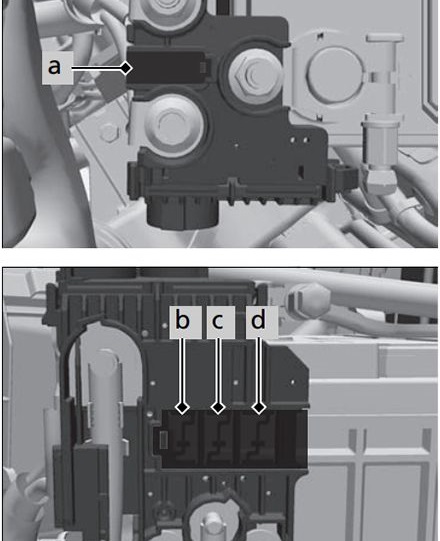

Pojistková skříňka B

Číslo	Popis	Ampér [A]
A	Baterie	100
B	RB Hlavní 1	70
C	RB Hlavní 2	80
D	CAP Hlavní	70

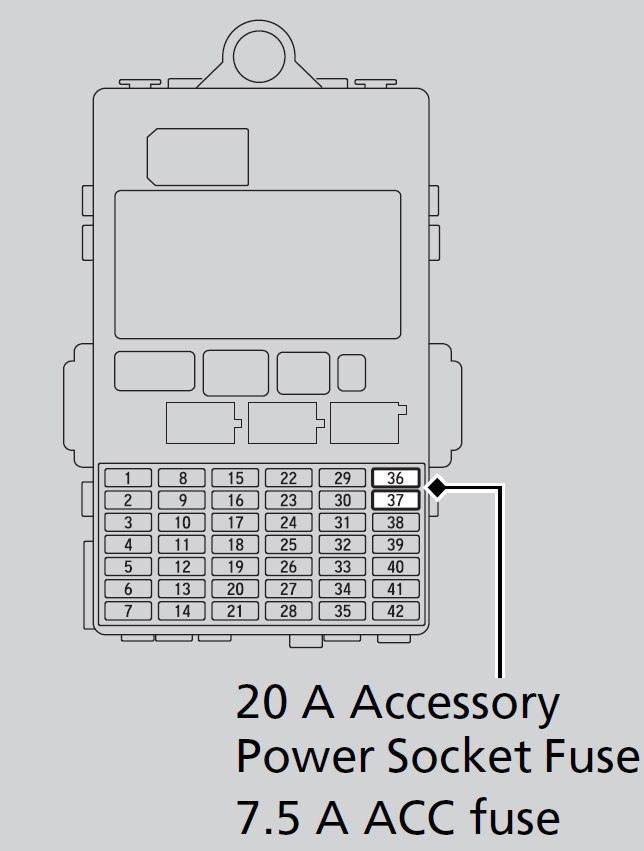

Pojistková skříňka interiér

Pojistková skříňka A

Číslo	Popis	Ampér [A]
1	Blokování dveří	(20)
2	–	–
3	Smart*	(10)
4	Odemknutí dveří na straně řidiče	10
5	Odemknutí bočních dveří pro cestující	10
6	Odemknutí dveří řidiče	10
7	Blokování dveří řidiče	10
8	Napájení okna řidiče	20
9	Napájení okna pro cestujícího	20
10	Napájení zadního okna na levé straně	20
11	Napájení zadního okna na pravé straně	20
12	Blokování bočních dveří řidiče	10
13	Blokování bočních dveří pro cestující	10
14	–	–
15	Mlhové světlo pravé	10
16	STS *	(7,5)
17	Sluneční clona*	(20)
18	Panoramatické *	(20)
19	Vyhřívání předních sedadel *	(20)
20	–	–
21	Kamera MP *	(10)

22	Přerušované	15
23	Přerušované zadní*	(10)
24	A / C	7,5
25	Denní světla	7,5
26	Motorek startování *	(7,5)
27	ABS / VSA	7,5
28	SRS	10
29	Levý dálkový světlomet	10
30	ACG	10
31	Relé IG	10
32	Palivové čerpadlo	15
33	SRS	(7,5)
34	Počítadlo kilometrů	7,5
35	SOL	7,5
36	Přední ACC zásuvka	20
37	ACC	(7,5)
38	ACC *	7,5
39	Možnost	(10)
40	Přerušované zadní	10
41	–	–
42	–	–
*: Není dostupné ve všech modelech

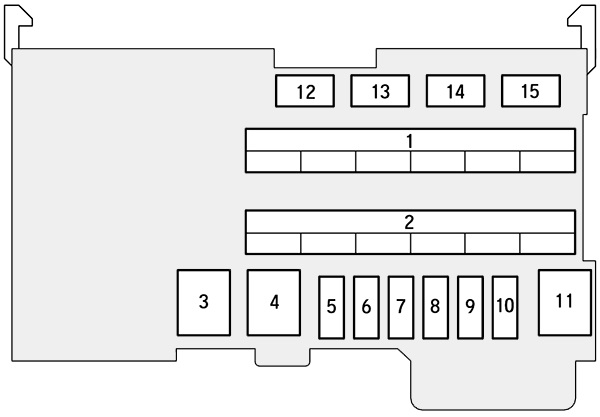

Pojistková skříňka B (2016)

Číslo	Popis	Ampér [A]
1	EPS	70
	IG Hlavní	30 * 1
		50 * 2
	Pojistková skříňka hlavní 2	50
	Motor ABS / VSA	40
	Pojistková skříňka hlavní 1	30
	Pojistková skříňka hlavní 3	40
2	Odmrazovač zadní	30
	EPB L.	30
	IG Hlavní2 * 1	30
	– * 2	30
	HTR	40
	EPB R	30
	E-DPS	30

3	–	–
4	–	–
5	ABS / VSA FSR	30
6	Odmrazovač*	(10)
7	ZÁSUVKA ACC RR *	(20)
8	–	–
9	Vnitřní osvětlení	7,5
10	Zásuvka ACC (konzola) *	(20)
11	–	–
12 * 1	–	–
12 * 2	Blokování klíče ACC	(7,5)
13	Vyhřívané zrcátko ve dveřích *	(10)
14	Ventilátor klimatizace SW *	(7,5)
15 * 1	–	–
15 * 2	Blikající světlo	30
*: Není k dispozici ve všech modelech * 1: Modely se systémem inteligentního vstupu * 2: Modely bez systému inteligentního vstupu

Prostor pro cestující (pojistková skříňka B) (2017, 2018)

Přiřazení pojistek v prostoru pro cestující (pojistková skříňka B) (2017, 2018)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	EPS	70 A
1	IG Hlavní (30 A (modely se systémem inteligentního vstupu), 50 A (modely bez systému inteligentního vstupu))	30 A / 50 A
1	Pojistková skříňka hlavní 2	50 A
1	Motor ABS/VSA	40 A
1	Pojistková skříňka hlavní 1	30 A
1	Pojistková skříňka hlavní 3 (možnost)	40 A
2	Odmrazovač zadní	30 A
2	EPB L	30 A
2	IG Hlavní 2 (modely se systémem inteligentního vstupu)/ Nepoužívá se (modely bez systému inteligentního vstupu)	30 A
2	HTR	40 A
2	EPB R	30 A
2	AWD (volitelné)	30 A

Číslo	Popis	Ampér [A]
3	—	—
4	—	—
5	ABS/VSA FSR	30 A
6	Odmrazovač (volitelné)	(10 A)
7	ZÁSUVKA ACC RR (možnost)	(20A)
8	—	—
9	Vnitřní světlo	7,5 A
10	Zásuvka ACC (konzola)	(20A)
11	—	—
12	Nepoužívá se (modely se systémem inteligentního vstupu); Zámek klíče ACC (modely bez systému inteligentního vstupu).	— (7,5 A)
13	Vyhřívané vnější zrcátko (možnost)	(10 A)
14	SW ventilátor klimatizace (možnost)	(7,5 A)
15	Nepoužívá se (modely se systémem inteligentního vstupu); Přerušovaný (modely bez systému inteligentního vstupu).	— 30 A

O Honda HR-V (2016-2019)

Honda HR-V je kompaktní SUV, které bylo vyráběno v letech 2016 až 2019. Tento model se vyznačuje moderním designem, prostorným interiérem a spolehlivými jízdními vlastnostmi. Honda HR-V nabízí různé možnosti motorizace, včetně benzínových a naftových motorů, které jsou známé svou efektivitou a nízkou spotřebou paliva. Vozidlo je vybaveno pokročilými technologiemi, jako jsou asistenční systémy pro řidiče a multimediální systém s dotykovou obrazovkou, což zvyšuje komfort a bezpečnost jízdy.

Schéma pojistkové skříňky Honda HR-V

Tato stránka zobrazuje schéma pojistkové skříňky pro model Honda HR-V, která je nezbytná pro identifikaci a výměnu pojistek. Typické umístění pojistkové skříňky v tomto vozidle je pod kapotou a v interiéru, obvykle v blízkosti řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro udržení bezpečnosti a funkčnosti vozidla.
