Schéma pojistek a relé – Ford Transit

Týká se vozidel vyrobených v letech:

1986, 1987, 1988, 1989, 1990, 1991, 1992.

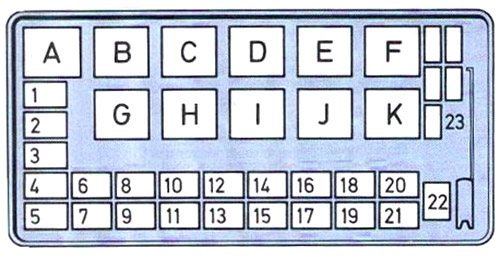

Schéma pojistkové skříňky v kabině

Panel pojistek se nachází pod přístrojovou deskou nalevo od volantu.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	25	Motor ventilátoru topení, směrovky
2	10	Směrovky
3	15	Motor stěrače čelního skla, čerpadlo ostřikovače čelního skla (vozidla bez ostřikovačů světlometů)
4	10	Zpětná světla, brzdová světla, vyhřívané zadní sklo
5	10	Ukazatele paliva a teploty, kontrolka zapnutí, kontrolka tlaku oleje, kontrolka nízké hladiny brzdové kapaliny, kontrolka termostatu dieselového motoru
6	15	Motor zadního stěrače, čerpadlo ostřikovače zadního skla
7	15	Osvětlení s regulací jasu
8	–	–
9	–	–
10	10	Světla vpravo a dálková světla, podsvícení přístrojové desky
11	10	Světla vlevo a zadní světla, lampy registrační značky
12	10	Pravé potkávací světlo
13	10	Levé potkávací světlo
14	10	Zadní mlhová světla, časovaný spínač ostřikovače světlometů
15	–	–
16	10	Pravé dálkové světlo, kontrolka dálkových světel
17	10	Levé dálkové světlo

Číslo	Ampéry [A]	Popis
18	10	Přední vnitřní osvětlení, zadní vnitřní osvětlení, čerpadlo ostřikovače čelního skla (vozidla s ostřikovačem světlometů), hodiny/tachograf, rádio
19	20	Výstražná světla
20	25	Ostřikovač světlometů, zapalovač cigaret
21	20	Vyhřívané zadní sklo
22	10	Overdrive
23	–	Místa pro pět náhradních pojistek
Relé
A	Brzda automatické převodovky
B	–
C	Stmívatelné osvětlení
D	Stmívatelné osvětlení
E	–
F	Vyhřívané zadní sklo
G	Směrovky (těžké nákladní vozidlo, pokud je potřeba táhnout přívěs)
H	Ostřikovač světlometů
I	Přerušovaný stěrač čelního skla
J	Přerušovaný stěrač zadního skla
K	–

Schéma pojistek a relé – Ford Transit

Týká se vozidel vyrobených v letech:

1992, 1993, 1994, 1995.

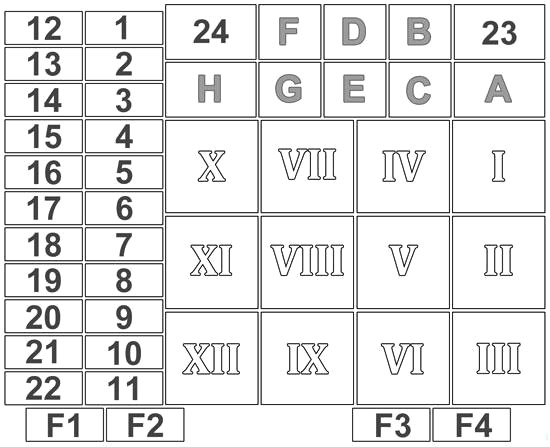

Schéma pojistkové skříňky v kabině

Panel pojistek se nachází pod přístrojovou deskou nalevo od volantu.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10	Světlomety s tlumeným světlem na pravé straně
2	10	Světlomety s tlumeným světlem na levé straně
3	10	Světlomety na pravé straně, osvětlení registrační značky, horní světla, vnitřní osvětlení
4	10	Boční světlomety na levé straně, osvětlení registrační značky
5	20	Odmlžovač zadního okna
6	20	Ostřikovač světlometů
7	20	Vyhřívané čelní sklo
8	3	Elektronická řídicí jednotka
9	20	Zapalovač cigaret
10	10	Vnitřní osvětlení, hodiny, rádio, čerpadlo na mytí čelního skla
11	20	Klakson, směrová světla
12	10	Ostřikovač světlometů, zadní boční světla
13	10	Hlavní světlomet na pravé straně, směrovka pro dálková světla
14	10	Hlavní světlomet na levé straně
15	10	Vyhřívaná sedadla, přístrojová deska, vyhřívaná vnější zrcátka
16	10	Brzdové světlo, couvací světla, spínač zámku automatické převodovky, senzor vody v palivu, lambda sonda
17	10	Směrová světla
18	3	ABS
19	20	Topení
20	15	Stěrač
21	15	Redukce převodu v elektromagnetu
22	15	Zadní stěrač
23	3	Relé výkonu („turbodiesel“)
24	20	Světlomety s tlumeným světlem s nízkou intenzitou

Číslo	Ampéry [A]	Popis
F1	–	Rezerva
F2	–	Rezerva
F3	30	ABS
F4	30	ABS
Relé
A	Světlomety s nízkou intenzitou
B	Světlomety
C	Nepoužívá se
D	Nepoužívá se
E	Regulace výkonu
F	Hlavní relé
G	Výkonové relé
H	Odmlžovač zadního okna
I	Nepoužívá se
II	Nepoužívá se
III	Nepoužívá se
IV	Vyhřívané čelní sklo
V	Zadní stěrač
VI	Snížení převodu v elektromagnetu
VII	Směrovky
VIII	Mytí světlometů
IX	Stěrač
X	Topení
XI	Nepoužívá se
XII	Nepoužívá se

Ford Transit (1995-2000) – schéma pojistkové skříňky

Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000.

Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Transit (1995-2000) je pojistka 13 v pojistkové skříňce.

Schéma pojistkové skříňky

Ford Transit – schéma pojistek

Č.	[A]	Popis
1	30 25	Topení
2	15	Stěrače
3	10	Zadní stěrač
4	30	Elektrická okna
5	5 10	ABS
6	10	Systém kontroly trakce, systém studeného startu, hodiny, ABS, systém nabíjení, světla, přístrojová deska
7	10	Brzdové světlo
8	10	Směrovky
9	10	Systém alarmu proti krádeži
10	30	Systém klimatizace
11	10	Osvětlení interiéru, rádio, hodiny
12	5	Elektrická vnější zrcátka
13	20 15	Zapalovač cigaret
14	20	Klakson, nouzová světla
15	10 15	Alarm proti krádeži, nouzová světla
16	20	Vyhřívané zadní sklo, vyhřívaná vnější zrcátka
17	20	Ostřikovač světlometů
18	30	Vyhřívané čelní sklo
19	10	Hodiny, přístrojová deska, zapalovač cigaret, světlomet a zadní světlo na pravé straně, osvětlení registrační značky, chlazení
20	10	Spínač mlhových světel, kontrola trakce, elektrická okna, světlomet a zadní světlo na levé straně, osvětlení registrační značky
21	10	Mlhová světla na pravé straně, systém vyrovnávání světlometů
22	10	Mlhová světla na levé straně
23	10	Hlavní světlomet na pravé straně
24	10	Hlavní světlomet na levé straně
25	10	Zadní mlhová světla
26	20	Denní světla
27	10	Vyhřívaná přední sedadla
28	10	Ohřev cirkulace, klimatizace

20	Přídavné topení
29	20	Přední mlhová světla
30	–	Nepoužívá se
31	10	Centrální zamykání
32	5	Imobilizér
33	5	Imobilizér
34	5	Airbag
35	5	Relé osvětlení vstupu, topení
36	10	Systém mytí / stírání
Relé
A	Hlavní svazek
C	Denní světlo
D	Alarm proti krádeži na levé straně
E	Alarm proti krádeži na pravé straně
I	Relé zapnutí
II	Nepoužívá se
III	Nepoužívá se
IV	Směrovky
V	Bzučák vnějších světel
VI	Mlhová světla
VII	Systém mytí světlometů
VIII	Přední sklo s vyhříváním
IX	Stěrač zadního skla, přerušovaný chod
X	Stěrač předního skla, přerušovaný chod stěračů
XI	Vyhřívané zadní sklo a vnější zrcátka
XII	Denní světla
XIII	Hlavní svazek
XIV	Systém alarmu proti krádeži Mlhová světla

Ford Transit (2000-2006) – schéma pojistky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Transit (2000-2006) je pojistka 212 v pojistkové skříňce.

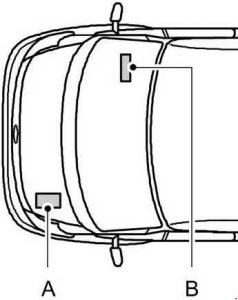

Poloha

Řízení vlevo

Řízení vpravo

A  – Pojistková skříňka v motorovém prostoru
B  – Pojistková skříňka v kabině

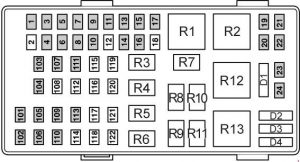

Pojistková skříňka v motorovém prostoru

Dodatečná pojistková skříňka / schémata relé pod expanzní nádobou

Č.	Amp [A]	Popis
1	5	Manuální převodovka s automatickou převodovkou.
2	–	Nepoužívá se
3	20	Denní světla; Světlomety,
4	5	Senzor napětí baterie (naftové motory).
5	20	Spínač odpojení paliva
6	30	Vybavení pro tažení
7	15	Klakson
8	20	ABS
9	20	Hlavní svazek
10	10	Klimatizace
11	20	Přední stěrače; Zadní stěrače.
12	–	Nepoužívá se
13	30	Multifunkční páka; Přední stěrače.
14	15	Osvětlení couvání
15	5	Modul systému imobilizace motoru
16	5	Elektronická kontrola motoru
17	30	Vybavení pro tažení
18	–	Nepoužívá se
19	5	Manuální převodovka s automatickou převodovkou.
20	15	Manuální převodovka s automatickou převodovkou.
21	20	Řízení motoru
22	20	Palivové čerpadlo
23	10	Světlomety – pravá strana
24	10	Světlomety – levá strana
101	40	ABS
102	40	Vyhřívané čelní sklo levá strana
103	50	Hlavní napájení elektrického systému
104	50	Hlavní napájení elektrického systému
105	40	Ventilátor chlazení motoru (motory 2,0 l Diesel a 2,3 l DOHC).
106	30	Zapalování
107	30	Zapalování
108	–	Nepoužívá se
109	40	Ventilátor chlazení motoru (motory 2,0 l Diesel a 2,3 l DOHC).
110	40	Vyhřívané čelní sklo – pravá strana
111	30	Zapalování

112	–	Nepoužívá se
113	40	Manuální převodovka s automatickou převodovkou.
114	–	Nepoužívá se
115	–	Nepoužívá se
116	–	Nepoužívá se
117	–	Nepoužívá se
118	–	Nepoužívá se
119	–	Nepoužívá se
120	–	Nepoužívá se
121	–	Nepoužívá se
122	–	Nepoužívá se
Relé
R1	Startování
R2	Žhavicí svíčky; Ventilátor chlazení.
R3	Klakson
R4	Hlavní soubor
R5	Odpojení generátoru
R6	Mlhová světla
R7	Řízení motoru (PCM)
R8	Kontrola žárovky (vozidla bez ABS)
R9	Čerpadlo paliva (motory TDdi); Modul vstřikování (motory TDci).
R10	Klimatizace WOT (ventil zcela otevřený)
R11	Zdvih čerpadla (některé motory TDdi).
R12	Ventilátor chlazení motoru
R13	Zapalování
Ra1	Kompresor vzduchu
Ra2	Vysoká rychlost ventilátoru chlazení motoru
Ra3	Směrovky přívěsu na levé straně
Ra4	Směrovky přívěsu na pravé straně
Ra5	Přívěs
Ra6	–
Dioda
D1	–
D2	–
D3	Směrovka přívěsu RH nebo spojka klimatizace.
D4	LH Směrovka přívěsu nebo kontrolka klimatizace.

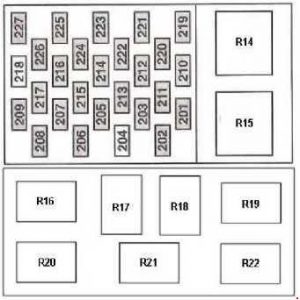

Schéma pojistek v kabině

Schéma relé alternativní

Číslo	Amp [A]	Popis
201	15	Sada směrovek; Stěrač zadního okna, hodiny.
202	5	Vyhřívané čelní sklo
203	20	Mlhová světla
204	–	Nepoužívá se
205	15	Ovládání osvětlení; Směrovky; Multifunkční páka; Ovládání motoru, startování.
206	5	Osvětlení registrační značky
207	10	Modul airbagu
208	10	Osvětlení sady směrovek
209	15	Boční světlomety
210	15	Počítadlo kilometrů, hodiny
211	30	Motor ventilátoru zadního topení
212	10	Zapalovač cigaret
213	10	Vyhřívání zadního prostoru
214	15	Vnitřní světla; Elektrická zrcátka.
215	20	Vyhřívané čelní sklo; Vyhřívaná přední sedadla; Pomocné topení.
216	20	Dodatečná zásuvka napájení
217	15	Vyhřívané zadní čelní sklo; Vyhřívaná vnější zrcátka.
218	–	Nepoužívá se

219	30	Elektrická okna
220	20	Vyhřívané zadní sklo
221	15	Spínač brzdových světel
222	15	Rádio
223	30	Motor ventilátoru topení
224	20	Spínač světlometů
225	15	Klimatizace
226	20	Výstražná světla, směrovky
227	5	Rádio, ABS
Relé
R14	Stěrače
R15	Úspora baterie/D + (aktivuje se pouze při běžícím motoru).
R16	Vyhřívané sklo na pravé straně
R17	Relé akustického signálu zadních dveří
R18	Vnitřní osvětlení
R19	Akustický signál upozornění zadních dveří (akustický signál není relé).
R20	Vyhřívané sklo na levé straně (časové relé).
R21	Zadní stěrač
R22	Vyhřívané zadní sklo; Vyhřívaná zrcátka.

1) Pojistky centrálního zamykání: 2 x 15A také umístěné pod sloupkem řízení / přilepené páskou.
2) Relé ventilátoru topení se nachází za středovou konzolou (pokud je nainstalováno),
3) Relé přídavného topení se nachází pod sedadlem řidiče (pokud je nainstalováno).
4) Relé klimatizace je přišroubováno v zadní části motorového prostoru (pokud je nainstalováno), a u modelů poháněných LPG jsou všechny moduly / relé řízení LPG umístěny za odnímatelným panelem na přístrojové desce na straně řidiče.

Ford Transit (2006-2013) – schéma pojistkové skříňky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Pojistka zapalovače cigaret (zásuvka napájení) v Honda Civic (2012) je pojistka 47 v pojistkové skříňce.

Poloha

Řízení vlevo

Řízení vpravo

A – Pojistková skříňka předběžná
B – Skříňka relé standardní
C – Skříňka připojení prostoru pro cestující
D – Skříňka připojení motorového prostoru

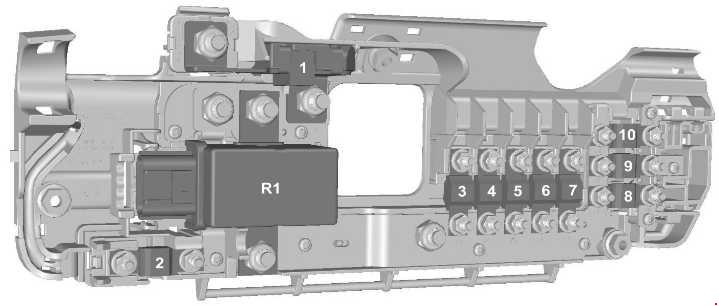

Pojistková skříňka předběžná

Číslo	Ampéry [A]	Popis
1	350	Motor startování a alternátor
2	60	Napájení pojistkové skříňky pro prostor pro cestující – správné startování; Pojistková skříňka pro prostor pro cestující KL15 pro Start-Stop.
3	100	Napájení pojistkové skříňky pro motor – žádná potřeba startování
4	40	Vyhřívané čelní sklo, pravá strana
5	100	Standardní napájení pojistkové skříňky relé – nevyhnutelné bez startování
6	40	Vyhřívané čelní sklo, levá strana
7	60	Napájení pojistkové skříňky pro prostor pro cestující – žádná potřeba startování
8	60	Bod připojení s klientem
9	60	Bod připojení s klientem
10	60	Bod připojení s klientem
Relé
R1	Druhý spínač baterie

Pojistková skříňka motoru

Č.	Ampéry [A]	Popis
11	60	Ventilátor chlazení motoru
12	30	Napájení přívěsu a modul tažení přívěsu (KL30)
13	40	Čerpadlo ABS a ESP
14	–	Nepoužívá se
15	60	Žhavicí svíčky
16	60	Relé zapalování (KL15 # 3
17	30	Spínač startování
18	40	Napájení zapalování (KL15) do pojistkové skříňky pro cestující (vozidla bez systému Start-Stop)
18	–	Nepoužívá se (vozidla se Start-Stop)
19	–	Nepoužívá se
20	10	ABS; ESP; Senzor úhlu řízení; Napájení senzoru YAW (KL30).
21	25	Ventily a řídicí jednotka ABS a ESP
22	–	Nepoužívá se
23	–	Nepoužívá se
24	5	Čerpadlo paliva (bez topení napájeného palivem)
24	20	Čerpadlo paliva (s topením na palivo)
25	–	Nepoužívá se
26	15	Výkon PCM
27	5	Čerpadlo paliva (s topením na palivo)

28	5	Senzor T-MAF
29	5	Monitorování svíček odpařovače
30	7.5	Akustický čisticí ventil
31	15	Čerpadlo VAP/UEGO
32	20	Svíčka odpařovače
33	10	Couvací světla
34	20	Přívěs KL15 Napájení
35	–	Nepoužívá se
36	10	Spojka klimatizace
37	–	Nepoužívá se
Relé
R2	Svíčky
R3	Tažení přívěsu (KL15)
R4	Zapalování startéru
R5	Napájení (KL15 # 4)
R6	Napájení (KL15 # 3)
R7	Čerpadlo paliva
R8	Svíčka odpařovače
R9	Nepoužívá se
R10	Elektromagnetický ventil spojky klimatizace

Pojistková skříňka relé

Č.	Ampéry [A]	Popis
38	20	Stěrač zadního okna
39	10	Ovládání klimatizace vpředu a vzadu
40	5	Nepoužívá se
41	5	Tachograf
42	5	Vyrovnávání světlometů; Hlavní spínač světel (KL15).
43	20	Vyhřívaná přední sedadla
44	20	Klakson
45	20	Přední pomocný napájecí bod
46	10	Vyhřívaná vnější zrcátka, pokud je nainstalováno CAT 1
47	20	Zapalovač cigaret
48	5	Napájení cívek relé, elektrické zrcadlo
49	20	Dodatečná napájecí zásuvka vzadu
50	10	Dálková světla, levá strana
51	10	Dálková světla, pravá strana
52	10	Obrysová světla, levá strana
53	10	Obrysová světla, pravá strana
54	30	Předběžná pojistka obrysových světel, dálkových světel, denních světel, tachografu, pomocného ventilátoru pro topení palivem
55	40	Motor ventilátoru topení
56	20	Elektrická okna
57	30	Motor ventilátoru zadního topení

58	30	Motorový prostor stěrače předního skla
59	30	Vyhřívané čelní sklo, vyhřívaná boční zrcátka
60	–	Nepoužívá se
61	60	Relé zapnutí (KL15 # 1)
62	60	Relé zapnutí (KL15 # 2)
Relé
R11	Mlhová světla projektorů
R12	Vyhřívaná vnější zrcátka (pokud je nainstalován alarm CAT 1); Zásuvka napájení (pokud není nainstalován alarm CAT 1).
R13	Dálková světla projektorů
R14	Klakson
R15	Denní světla
R16	Programovatelný ohřívač na palivo
R17	Vyhřívané zadní sklo a vyhřívaná boční zrcátka (nebo vyhřívané zadní sklo na levé straně, pokud je nainstalován alarm kat. 1)
R18	Vyhřívané zadní sklo, pravá strana, pokud je nainstalován alarm kat. 1
R19	Napájení (KL15 # 2)
R20	PJB KL15 (pouze Start-Stop)
R21	Napájení (KL15 # 1)
R22	Vyhřívané přední sklo, pravá strana
R23	Funkce vysokého a nízkého stěrače čelního skla
R24	Stěrač zadního skla
R25	Funkce zapnutí a vypnutí stěračů čelního skla
R26	Vyhřívané přední sklo, levá strana

Pojistková skříňka pasažéra

Č. br	Ampéry [A]	Popis
63	5	Systém parkování vzadu; Senzor deště.
64	2	Senzor požadavku pedálu akcelerátoru
65	15	Spínač brzdových světel
66	5	Sada směrovek; Napájení PATS; Tachograf; Osvětlení spínačů přístrojové desky.
67	15	Čerpadlo ostřikovače
68	10	Modul řízení limitů
69	20	Spínač vnějších světel (KL15)
70	20	Hlasový signál s napájením z baterie
71	5	Spínač vnějších světel (KL30)

72	10	Napájení pro úsporu baterie, OBDII (KL30)
73	15	Napájení rádia, navigace a telefonu
74	5	Sada ukazatelů; Časový spínač pomocného topení napájeného palivem; Napájení bez klíče na dálku; Senzor pohybu uvnitř (KL30).
75	7.5	Boční světla, pravá strana
76	7.5	Boční světla, levá strana
77	5	Napájení spínače zapalování; Napájení cívek spínače baterie.
78	15	Centrální zamykání
79	7.5	Osvětlení registrační značky; Boční směrovky.
80	15	Přední mlhová světla
81	10	Zadní mlhová světla
82	3	Napájení zvukového zapalování a sady ukazatelů

Pojistky pomocné

Č.	Ampéry [A]	Popis	Poloha
83	10	Modul tažení přívěsu	Prostor pro nohy vlevo
84	7.5	Detekce žhavicí svíčky DPF	Pod pojistkovou skříňkou motorového prostoru

Ford Transit (2014-2018) – schéma pojistky

Rok výroby: 2014, 2015, 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Transit (2014-2018) je pojistka F13 v pojistkové skříňce v prostoru pro cestující.

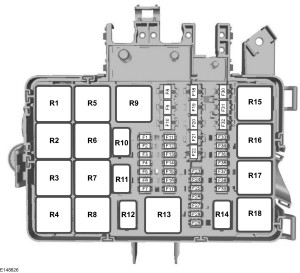

Pojistková skříňka motorový prostor

Č. br	[A]	Popis
F1	5	2,0 l na naftu:  ztlumit rádio
F1	10	2,2 l na naftu : selektivní katalytická redukce
F2	15	2,0 l na naftu:  nevyužité 2,2 l na naftu : selektivní katalytická redukce
F3	15	2,0 l na naftu:  nevyužité 2,2 l na naftu : selektivní katalytická redukce
F4	10	2,0 l na naftu:  nevyužité 2,2 l na naftu : selektivní katalytická redukce
F5	3	2,0 l na naftu:  nevyužité 2,2 l na naftu : odpařovač filtru pevných částic. Monitor zapalovacích svíček.
F6	3	2,0L na naftu:  nevyužité
F7	7.5	2,0 l na naftu:  nevyužité 2,2 l na naftu : systém proti zablokování. Asistence při stabilitě. Zapalování
F8	20	Chladicí ventilátor
F9	30	2,0 l na naftu:  nevyužité 2,2 l na naftu : levý stěrač
F10	30	2,0 l na naftu:  nevyužité 2,2 l na naftu : pravý stěrač
F11	10	2,0 l na naftu:  nevyužité 2,2 l na naftu : spojka klimatizace
F12	20	2,0 l na naftu:  nevyužité 2,2 l na naftu : zapalovací svíčka odpařovače s filtrem pevných částic
F13	–	Nevyužité
F14	3	2,0 l na naftu:  nevyužité 2,2 l na naftu : selektivní katalytická redukce – zapalování
F15	–	Nevyužité
F 16	–	Nevyužité
F17	–	Nevyužité
F18	40	2,0 l na naftu:  chladicí ventilátor 2 2,2 l na naftu : systém proti zablokování. Čerpadlo asistence při stabilitě
F19	40	2,0 l na naftu:  Chladicí ventilátor (dvojnásobná rychlost)
	60	2,0 l na naftu:  Chladicí ventilátor (jednoduchá rychlost)
F19	30	2,2 l na naftu : elektromagnet startovacího motoru
F20	40	2,0 l na naftu : napájení relé selektivní katalytické redukce
F20	60	2,2 l na naftu : zapalovací svíčky
F21	40	2,0 l na naftu : modul zapalovacích svíček 2
F21	60	2,2 l na naftu : Relé zapalování 3
F22	40	2,0 l na naftu : modul zapalovacích svíček 1 2,2 l na naftu : nevyužité
F22	–	Nevyužité
F23	10	2,0 l na naftu : spojka klimatizace 2,2 l na naftu : nevyužité
F24	7.5	2,0 l na naftu : nevyužité 2,2 l na naftu : čerpadlo vstřikování paliva
F25	–	Nevyužité
F26	–	Nevyužité
F27	–	Nevyužité
F28	5	2,0 l na naftu : ohřívač 2,2 l na naftu : nevyužité
F29	15	2,0 l na naftu : napájené čerpadlem vody 2,2 l na naftu : nevyužité

F30	60	2,0 l na naftu : Relé modulu řízení skupiny pohonu
F30	40	2,2 l na naftu : ventilátor chlazení 1
F31	20	2,0 l na naftu : relé startování 2
F31	40	2,2 l na naftu : ventilátor chlazení 2
F32	20	2,0L na naftu : Pomocné topení na palivo
F32	60	2,2 l na naftu : motory se dvěma stěrači
F33	20	2,0 l na naftu : nepoužívá se 2,2 l na naftu : čerpadlo pomocné vody typu Start-Stop
F34	–	Nepoužívá se
F35	20	2,0 l na naftu : modul řízení skupiny pohonu
F35	15	2,2 l na naftu : napájení systému řízení skupiny pohonu
F36	20	2,0L na naftu : Výkon vozidla 5
F36	15	2,2 l na naftu : senzor NOXI 2
F37	15	2,0L na naftu : Reduktor nádrže. Ventil recirkulace výfukových plynů
F37	7.5	2,2 l na naftu : ventil regulace objemu
F38	10	2,0 l na naftu : cívky relé R1, R5, R10 a R15 v rozvodové skříňce motoru
F38	7.5	2,2 l na naftu : senzor hmotnostního průtoku vzduchu
F39	10	2,0 l na naftu : monitor zapalovacích svíček. Senzor oxidu dusíku
F39	15	2,2L na naftu : Odpařovač s čerpadlem na naftu
Relé
R1	2,0 l na naftu : ventilátor chlazení s vysokou rychlostí 2,2 l na naftu : zapalování
R2	2,0 l na naftu : nepoužívá se 2,2 l na naftu : startér
R3	Zadní stěrač
R4	2,0 l na naftu : pneumatické odpružení 2,2 l na naftu : nepoužívá se
R5	Ventilátor chlazení
R6	2,0 l na naftu : nepoužívá se 2,2 l na naftu : přední stěrače – zapínání a vypínání
R7	2,0 l na naftu : nepoužívá se 2,2 l na naftu : přední stěrač – nízká a vysoká rychlost
R8	Nepoužívá se
R9	2,0 l na naftu : startér 2,2 l na naftu : nepoužívá se
R10	Spojka klimatizace
R11	2,0 l na naftu : nepoužívá se 2,2 l na naftu : zapalovací svíčka systému odpařování paliva
R12	2,0 l na naftu : nepoužívá se 2,2 l na naftu : čerpadlo vstřikování paliva
R13	2,0 l na naftu : selektivní katalytické snižování 2,2 l na naftu : čerpadlo s pohonem všech kol
R14	2,0 l na naftu : nepoužívá se 2,2 l na naftu : ekonometrický
R15	2,0 l na naftu : ventilátor chlazení s nízkou rychlostí 2,2 l na naftu : ventilátor chlazení s nízkou a vysokou rychlostí
R16	2,0 l na naftu : spuštění startování 2. Pohon všech kol 2,2 l na naftu : selektivní katalytické snižování
R17	2,0 l na naftu : nepoužívá se 2,2 l na naftu : modul řízení skupiny pohonu
R18	2,0 l na naftu : modul řízení skupiny pohonu 2,2 l na naftu : ventilátor chlazení s vysokou rychlostí

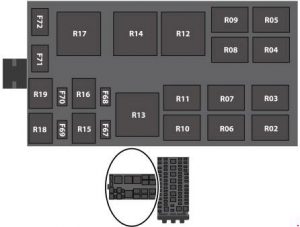

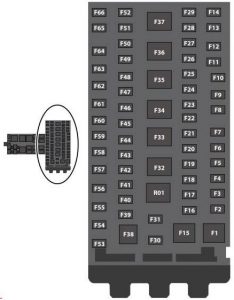

Panel pojistek zóna pro cestující (2,0 l naftový)

Nr	[A]	Popis
F1	60	Relé motoru stěrače předního skla
F2	40	Motor ventilátoru
F3	–	Nepoužívá se
F4	40	Vyhřívané zadní sklo. Vyhřívaná vnější zrcátka
F5	40	Napájení přívěsu B +
F6	40	Přídavný napájecí bod 2
F7	40	Přídavný napájecí bod 1
F8	20	Klakson
F9	15	Relé ostřikovače zadního skla
F10	10	Cívky relé R1, R2, R3, R4, R5, R10, R17
F11	–	Nepoužívá se
F12	–	Nepoužívá se
F13	20	Zapalovač cigaret
F14	20	Přídavný napájecí bod přístrojové desky
F15	50	Modul kvality napětí. Modul řízení karoserie
F 16	25	Modul systému proti zablokování. Elektronická kontrola ventilů stabilizačního programu
F17	5	Cívka relé pozitivního napětí baterie modulu řízení pohonné jednotky
F18	10	Brzdové světlo
F19	15	Blokování relé zátěže
F20	5	Pomocné topení napájené palivem
F21	15	Jednotka řízení automatické převodovky
F22	25	Čerpadlo oleje automatické převodovky
F23	20	Vyhřívané zadní sklo na levé straně
F24	10	Vyhřívaná vnější zrcátka
F25	7.5	Odemknutí dveří řidiče
F26	7.5	Odemknutí dveří pasažéra
F27	–	Nepoužívá se
F28	20	Nepoužívá se
F29	40	Motor ventilátoru zadního
F30	20	Přídavný napájecí bod zadní
F31	20	Vyhřívané zadní sklo na levé straně
F32	60	Relé startování

F33	60	Relé čerpadla paliva
F34	40	Vyhřívané zadní sklo na levé straně
F35	40	Vyhřívané zadní sklo na pravé straně
F36	50	Napájení modulu řízení karoserie RP1
F37	50	Napájení modulu řízení karoserie RP2
F38	60	Standardní napájení schématu relé BB4
F39	20	Vyhřívaná sedadla
F40	5	Startování modulu řízení pohonného ústrojí
F41	5	Cívka relé vyhřívače pomocného paliva
F42	5	Úprava světlometů
F43	5	Modul řízení převodovky
F44	10	Pneumatické odpružení. Modul kvality napětí. Klimatizace vzadu. Systém detekce a měření světla. Přední a zadní kamery. Adaptivní tempomat
F45	20	Otočná světla
F46	5	Vyhřívané zadní sklo. Relé vyhřívaného vnějšího zrcadla
F47	5	Modul systému proti zablokování
F48	10	Rozhraní pro karavan 1
F49	20	Zadní stěrač
F50	5	Modul senzoru deště. Zadní stěrač
F51	25	Motor předního stěrače
F52	25	Motor předního stěrače
F53	–	Nepoužívá se
F54	–	Nepoužívá se
F55	40	Modul systému proti zablokování. Elektronická kontrola stability
F56	30	Stupeň skluzu výkonu
F57	30	Sedadlo řidiče s asistencí
F58	20	Přední světlomet proti mlze
F59	30	Elektromagnetický ventil motorku startování
F60	15	Nabíječka baterie přívěsu
F61	15	Dvojitá blokace na levé straně
F62	15	Dvojitá blokace na pravé straně
F63	15	Centrální zámek na levé straně
F64	15	Centrální zámek na pravé straně
F65	20	Čerpadlo paliva
F66	40	Vyhřívaný filtr paliva

Č.	[A]	Popis
F67	–	Není používáno
F68	–	Není používáno
F69	7.5	Tachograf
F70	–	Není používáno
F71	40	Zásuvka 230V
F72	30	Zásuvka přívěsu
Relé
R1	Klakson
R2	Zadní vyhřívané sklo
R3	Motor ventilátoru vzadu
R4	Body pomocného napájení vzadu
R5	Zapalovač cigaret. Body pomocného napájení

R6	Relé skla předního vyhřívaného na levé straně
R7	Relé skla předního vyhřívaného na pravé straně
R8	Čerpadlo postřikovače skla zadního
R9	Ventilátor pomocný napájený z paliva
R10	Motor ventilátoru
R11	Externí blokování
R12	Zrcadla elektricky sklopná
R13	Startování
R14	Čerpadlo paliva
R15	Nepoužívá se
R16	Nepoužívá se
R17	Stěrače
R18	Světlomet přední proti mlze
R19	Nepoužívá se

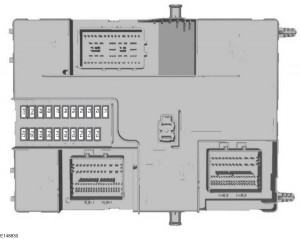

Schéma pojistek řídicí jednotky karoserie (2,0 l na naftu)

Nr	[A]	Popis
F1	–	Nepoužívá se
F2	7.5	Externí zrcátka elektricky ovládaná. Okno ve dveřích řidiče
F3	20	Funkce odemykání (řidič a pasažér)
F4	5	Nepoužívá se
F5	20	Nepoužívá se
F6	10	Nepoužívá se
F7	10	Nepoužívá se
F8	10	Hlasový signál s rezervou baterie
F9	10	Nepoužívá se
F10	5	Nepoužívá se
F11	5	Senzor narušení. Zadní klimatizace
F12	7.5	Ovládání klimatu. Spínač nouzových světel
F13	7.5	Sloupek řízení. Sada ukazatelů. Rozhraní připojení dat
F14	10	Nepoužívá se
F15	10	Rozhraní připojení dat
F 16	15	Funkce odemykání (posuvné dveře vlevo/vpravo)
F17	5	Hlasový signál s rezervou baterie
F18	5	Zapalování

F19	7.5	Indikátor stavu airbagu pro cestující. Spínač stavu airbagu pro cestující
F20	7.5	Tachograf
F21	5	Pomocné topení
F22	5	Nepoužívá se
F23	10	zpoždění příslušenství. Invertor stejnosměrného proudu (DC / AC)
F24	20	Centrální zámek. Dvojitý zámkový systém
F25	30	Nepoužívá se
F26	30	Nepoužívá se
F27	30	Nepoužívá se
F28	20	Nepoužívá se
F29	30	Nepoužívá se
F30	30	Nepoužívá se
F31	15	Nepoužívá se
F32	10	GPS. Hlasové ovládání. Modul SYNC. Zobrazení. Adaptivní tempomat. Dálkový přijímač
F33	20	Rádio. Modul SYNC
F34	30	Předběžná pojistka relé startování zapalování. Parkovací asistence. Ovládání topení. Kamera systému udržování jízdního pruhu. Modul kontroly omezení. Centrální ovládací panel. Indikátor stavu airbagu pro cestující. Tachograf. Pomocné topení. Modul řízení
F35	5	Modul kontroly omezení
F36	15	Parkovací asistence. Kamera systému udržování jízdního pruhu. Modul řízení
F37	20	Nepoužívá se
F38	30	Elektrická okna (automatický spínač)

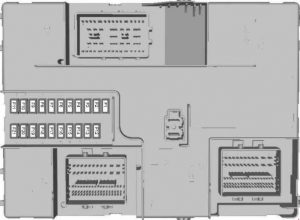

Schéma pojistek modulu řízení karoserie (2,2 l naftový motor)

Č.	[A]	Popis
F1	15	Centrální zamykání 2
F2	15	Centrální zamykání 1
F3	15	Startování. Pomocné relé baterie
F4	5	Modul parkovacího asistenta
F5	5	Modul dešťového senzoru. Modul automatických světel
F6	15	Čerpadlo ostřikovače předního skla
F7	7.5	Vnější zrcátka
F8	15	Přední mlhová světla
F9	10	Dálková světla pravá
F10	10	Dálková světla levá

F11	25	Vnější světla vpravo. Boční světla vlevo
F12	20	Alarm proti krádeži. Akustický signalizátor s rezervní baterií
F13	15	Rozhraní pro připojení dat. Pomocné relé napájecího bodu. Vnitřní osvětlení
F14	25	Denní světla. Směrová světla. Zadní mlhová světla
F15	25	Boční světla vpravo. Vnější světla vlevo. Centrální brzdové světlo
F 16	20	Ovládání audia
F17	7.5	Ovládání topení. Sada ukazatelů. Ventilátor motoru
F18	10	Spínač světlometů. Modul řízení
F19	5	Modul rozhraní ovládání / přední displej
F20	5	Pasivní systém proti krádeži a zapálení. Zapalování
F21	3	Přední audio modul. Pomocné relé

Ford Transit (2015-2020) – schéma pojistkové skříně (verze EU)

Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020.

Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Transit (2015-2020) je pojistka F47 v pojistkové skříni v kabině.

Pojistková skříň v motorovém prostoru

Číslo	Amp [A]	Popis
F1	10	Selektivní katalytická redukce
F2	15	Selektivní katalytická redukce
F3	15	Selektivní katalytická redukce
F4	10	Selektivní katalytická redukce
F5	3	Odpařovač filtru pevných částic; Monitor zapalovacích svíček.
F6	3	Systém prevence zablokování kol; Asistence při stabilitě; Zapalování.
F7	7,5	Modul řízení systému přenosu
F8	20	Chladicí ventilátor
F9	30	Stěrač levého skla
F10	30	Stěrač pravého skla
F11	10	Spojka klimatizace
F12	20	Zapalovací svíčka odpařovače filtru pevných částic
F13	–	Nepoužívá se
F14	3	Selektivní katalytická redukce – zapalování
F15	–	Nepoužívá se
F 16	–	Nepoužívá se
F17	–	Nepoužívá se
F18	40	Systém prevence zablokování kol; Čerpadlo asistence při stabilitě.
F19	30	Vinutí startéru

F20	60	Žhavicí svíčky
F21	60	Relé zapalování 3
F22	–	Nepoužívá se
F23	–	Nepoužívá se
F24	7,5	Čerpadlo vstřikování paliva
F25	–	Nepoužívá se
F26	–	Nepoužívá se
F27	–	Nepoužívá se
F28	–	Nepoužívá se
F29	–	Nepoužívá se
F30	40	Ventilátor chlazení 1
F31	40	Ventilátor chlazení 2
F32	60	Motory s dvojitým stěračem čelního skla
F33	20	Pomocné čerpadlo vody Start-Stop
F34	–	Nepoužívá se
F35	15	Napájení systému řízení pohonné jednotky
F36	15	Senzor NOXI 2
F37	7,5	Ventil pro regulaci objemu
F38	7,5	Senzor proudění vzduchu
F39	15	Odpařovač s čerpadlem paliva

Relé	Popis
R1	Startování
R2	Startovací motor
R3	Stěrač zadního skla
R4	Nepoužívá se
R5	Chladicí ventilátor
R6	Stěrač předního skla – zapnutí a vypnutí.
R7	Stěrač předního skla – nízká a vysoká rychlost.
R8	Nepoužívá se
R9	Nepoužívá se
R10	Spojka klimatizace
R11	Zapalovací svíčka systému odpařování paliva
R12	Palivová vstřikovací pumpa
R13	Pumpa s pohonem všech kol
R14	Econetic
R15	Ventilátor chlazení na nízké a vysoké rychlosti.
R16	Selektivní katalytická redukce
R17	Modul řízení systému přenosu
R18	Ventilátor chlazení s vysokou rychlostí

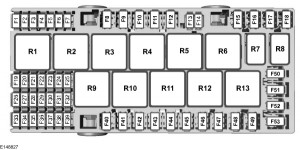

P panel pojistek v kabině

Č.	Amp [A]	Popis
F1	10	Modul airbagu
F2	20	Vyhřívané zadní sklo
F3	10	Vyhřívaná vnější zrcátka
F4	–	Nepoužívá se
F5	–	Nepoužívá se
F6	5	Tachograf
F7	10	Senzor baterie
F8	40	Napájecí zásuvka střídavého proudu
F9	–	Nepoužívá se
F10	30	Sedadlo řidiče s podporou
F11	30	Elektricky ovládané sedadlo spolujezdce
F12	30	Napájecí krok
F13	–	Nepoužívá se
F14	5	Modul řízení sledování a blokování
F15	40	Relé baterie modulu řízení pohonného systému.
F 16	40	Relé výkonu modulu řízení pohonného systému.
F17	–	Nepoužívá se
F18	30	Ventily systému proti zablokování; Ventily pro podporu stability.
F19	5	Tachograf
F20	5	Vyhřívané relé vnějšího zrcátka; Vyhřívané relé předního skla.
F21	–	Nepoužívá se
F22	15	Panel pojistek v kabině
F23	7,5	Modul řízení klimatizace
F24	5	Nastavení světlometů
F25	7,5	Vnitřní osvětlení
F26	10	Vyhřívaná vnější zrcátka

F27	20	Přední sedadla vyhřívaná
F28	20	Směrová světla
F29	10	Parkovací kamera; Systém udržování jízdního pruhu; Zrcadlo Electro.
F30	5	Adaptivní tempomat
F31	–	Nepoužívá se
F32	10	Vnitřní osvětlení
F33	20	Modul pohonu všech kol
F34	20	Stěrač zadního skla
F35	5	Elektricky sklopná zrcátka
F36	20	Klakson
F37	7,5	Modul SYNC
F38	5	Motor ventilátoru; Relé klaksonu; Relé stěračů předního skla.
F39	7,5	Dálkový přístup bez klíče; Baterie; Elektrická okna; Vyhřívání vzadu, ventilace a klimatizace.
F40	40	Motor předního ventilátoru
F41	40	Motor zadního ventilátoru
F42	30	Vyhřívané zadní sklo
F43	30	Přípojka na přívěs
F44	60	Body pomocného napájení
F45	–	Nepoužívá se
F46	30	Elektrická okna
F47	20	Přípojka zapalovače cigaret
F48	20	Body pomocného napájení vzadu
F49	20	Body pomocného napájení vpředu
F50	60	Relé zapalování 1
F51	60	Relé zapalování 2
F52	40	Vyhřívaný prvek předního skla na levé straně.
F53	40	Vyhřívaný prvek předního skla na pravé straně.

Relé	Popis
R1	Pomocné vytápění na palivo.
R2	Body pomocného napájení
R3	Nepoužívá se
R4	Startování 2
R5	Elektrická okna
R6	Startování 1
R7	Klakson
R8	Nepoužívá se
R9	Motor předního ventilátoru
R10	Motor zadního ventilátoru
R11	Zadní sklo vyhřívané; Vyhřívaná vnější zrcátka.
R12	Vyhřívaný prvek předního skla na levé straně.
R13	Vyhřívaný prvek předního skla na pravé straně.

Předběžná pojistková skříň

Č.	Amp [A]	Popis
F1	470	Pojistková skříň v motorovém prostoru; Startovací motor; Alternátor.
F2	100	Panel pojistek v kabině; Pojistková skříň modulu řízení karoserie.
F3	40	Modul řízení systému přenosu; Systém prevence zablokování kol.
F4	200	Panel pojistek v kabině
F5	100	Panel pojistek v kabině
F6	80	Ohřívač kabiny
F7	80	Přední sklo s vyhříváním
F8	100	Pojistková skříň motoru
F9	100	Panel pojistek v kabině
F10	60	Napájení panelu pojistek v kabině.
F11	60	Napájení panelu pojistek v kabině.
F12	60	Dodatečný napájecí bod 1
F13	60	Dodatečný napájecí bod 2
F14	60	Dodatečný napájecí bod 3

Pojistková skříň modulu řízení karoserie

Č.	Amp [A]	Popis
F1	15	Centrální zamykání 2
F2	15	Centrální zamykání 1
F3	15	Nastartování
F4	5	Modul řízení asistence při parkování
F5	5	Modul senzoru deště
F6	15	Čerpadlo ostřikovače předního skla
F7	7,5	Vnější zrcátka
F8	15	Přední mlhová světla
F9	10	Pravá dálková světla
F10	10	Levá dálková světla

F11	25	Přední světlomety vpravo; Boční světlomety vlevo.
F12	20	Bateriový signální systém; Akustický signální systém proti krádeži.
F13	15	Diagnostika na palubě; Program úspory baterie.
F14	25	Ukazatel směrových světel
F15	25	Přední světlomety vlevo; Pravá lampa; Střední lampa umístěná nahoře pro brzdu.
F 16	20	Audio jednotka; Navigační jednotka.
F17	7,5	Sada ukazatelů přístrojové desky; Ovládání vytápění.
F18	10	Modul spínače světlometů; Modul volantu.
F19	5	Modul ovládacího rozhraní, přední displej
F20	5	Pasivní zapnutí systému proti krádeži
F21	5	Pomocné relé

Ford Transit (2019-2020) – schéma pojistkové skříně

Poloha pojistkové skříně

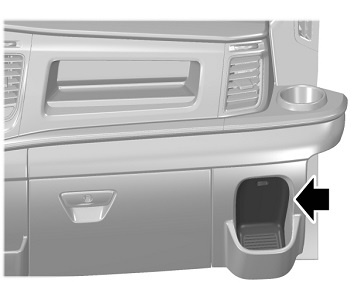

Prostor pro cestující

Existují čtyři pojistkové skříně:

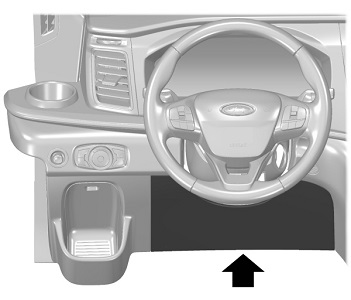

• Pojistková skříň na straně řidiče se nachází za odnímatelným panelem pod volantem;
• Pojistková skříň na straně spolujezdce se nachází za krytem v odkládací schránce vpravo;

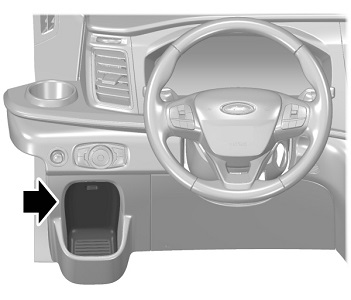

• Modul řízení karoserie se nachází za krytem v odkládací schránce vlevo;
• Předběžná pojistková skříň se nachází pod sedadlem řidiče.

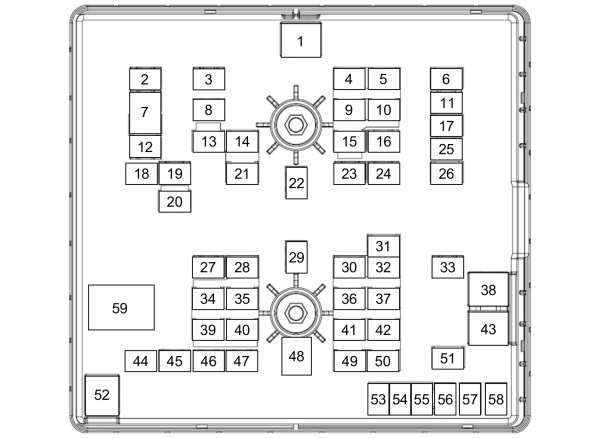

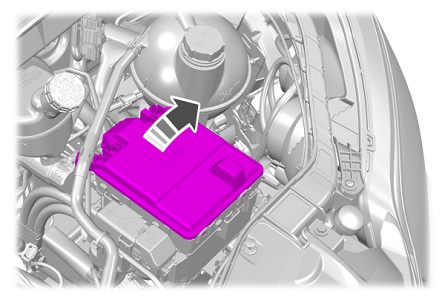

Motorový prostor

Schéma pojistkové skříně

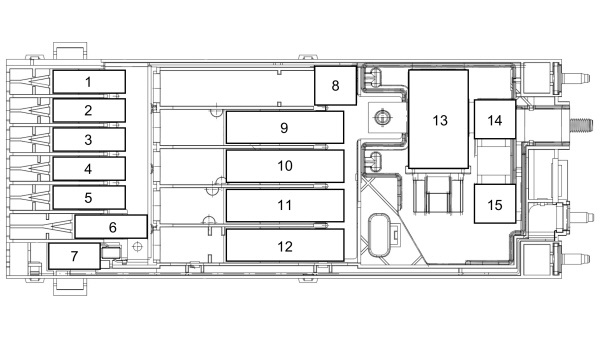

Předběžná pojistková skříň

Přiřazení pojistek v předběžné pojistkové skříni

Č.	Ampér [A]	Popis
1	125A	Modul řízení karoserie.
2	80A	Elektronický posilovač řízení.
3	150A	Ohřívač s pozitivním teplotním koeficientem.
4	–	Nepoužívá se.
5	–	Nepoužívá se.
6	150A	Pojistková skříň v prostoru pro cestující.
7	60A	Karavan
8	–	Nepoužívá se.
9	500A	Startovací motor; Alternátor.
10	300A	Pojistková skříň v motorovém prostoru.
11	250A	Duální generátory.
12	150A	Pojistková skříň v prostoru řidiče.
13	190A	Relé pro vybití zátěže.
14	175A	Přídavný napájecí bod 1.
15	60A	Přídavný napájecí bod 2.

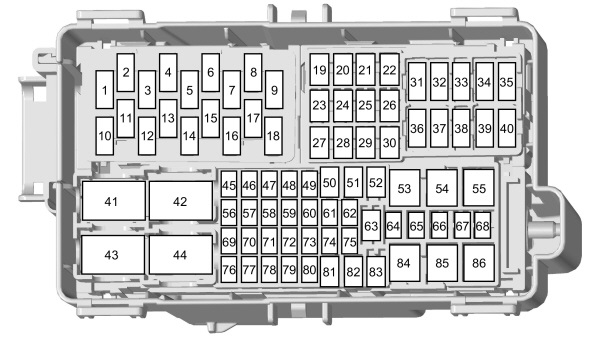

Pojistková skříň na straně řidiče

Přiřazení pojistek v pojistkové skříni na straně řidiče

Č.	Ampér [A]	Popis
Č.	Ampér [A]	Popis
1	5A	Port USB.
2	–	Nepoužívá se.
3	5A	Port USB.
4	–	Nepoužívá se.
5	–	Nepoužívá se.
6	–	Nepoužívá se.
7	–	Nepoužívá se.
8	–	Nepoužívá se.
9	10 A	Vyhřívaná vnější zrcátka.
10	5A	Chladicí ventilátor.
11	–	Nepoužívá se.
12	–	Nepoužívá se.
13	–	Nepoužívá se.
14	–	Nepoužívá se.
15	–	Nepoužívá se.
16	5A	Senzor deště.
17	–	Nepoužívá se.
18	–	Nepoužívá se.
19	–	Nepoužívá se.
20	–	Nepoužívá se.
21	20A	Vyhřívané zadní sklo.
22	20A	Vyhřívané zadní sklo.
23	20A	Přípojné napájení.
24	20A	Přípojné napájení.
25	–	Nepoužívá se.
26	25A	Motor předního stěrače.
27	–	Nepoužívá se.
28	30A	Změněná připojení vozidla.
29	20A	Palivový ohřívač.
30	30A	Elektricky ovládané panely
31	–	Nepoužívá se.
32	–	Nepoužívá se.
33	–	Nepoužívá se.
34	–	Nepoužívá se.
35	–	Nepoužívá se.
36	–	Nepoužívá se.
37	–	Nepoužívá se.
38	–	Nepoužívá se.
39	–	Nepoužívá se.
40	–	Nepoužívá se.
41	25A	Relé pro vybití zátěže.
42	40A	Relé startovacího motoru.

Č.	Ampér [A]	Popis
43	40A	Relé dodavatele.
44	40A	Relé startéru.
45	10 A	Modul rozhraní dodavatele.
46	–	Nepoužívá se.
47	–	Nepoužívá se.
48	5A	Změněná připojení vozidla.
49	10 A	Spínač pedálu brzdy.
50	30A	Elektricky nastavitelné sedadlo spolujezdce.
51	40A	Změněná připojení vozidla.
52	30A	Sedadlo řidiče s oporou.
53	60A	Baterie
54	60A	Invertor výkonu.
55	50A	Modul řízení karoserie.
56	10 A	Změněná připojení vozidla.
57	–	Nepoužívá se.
58	10 A	Konvertor rozhraní karoserie karavanu; Rozhraní dodavatele; Druhá připojovací skříňka.
59	10 A	Zadní klimatizace; Přední kamera; Zadní kamera; Adaptivní modul tempomatu; Systém informací o mrtvém úhlu.
60	10 A	Modul řízení brzdy přívěsu.
61	–	Nepoužívá se.
62	15A	Vylepšený modul systému relé odpojení.
63	20A	Pomocný napájecí bod.
64	40A	Změněná připojení vozidla.
65	–	Nepoužívá se.
66	10 A	Vylepšený systém relé odpojení; Karavan;; Relé pro vybití zátěže.
67	–	Nepoužívá se.
68	5A	Modul tažení přívěsu.
69	5A	Modul řízení.
70	–	Nepoužívá se.
71	10 A	Vyhřívané sedadlo spolujezdce.
72	10 A	Vyhřívané sedadlo řidiče.
73	20A	Adaptivní modul předního osvětlení; Vyrovnávání světlometů.
74	–	Nepoužívá se.
75	20A	Pojistková skříň v motorovém prostoru.
76	10 A	Spínač ovládání elektrických posuvných dveří.
77	5A	Spínač světlometů.
78	7,5A	Změněná připojení vozidla.
79	5A	Relé pojistkové skříně v prostoru pro řidiče.
80	–	Nepoužívá se.
81	40A	Modul tažení přívěsu.
82	30A	Posuvné dveře s elektrickým pohonem.
83	30A	Modul řízení brzdy přívěsu.
84	50A	Modul řízení karoserie.
85	30A	Posuvné dveře s elektrickým pohonem.
86	50A	Modul řízení karoserie.

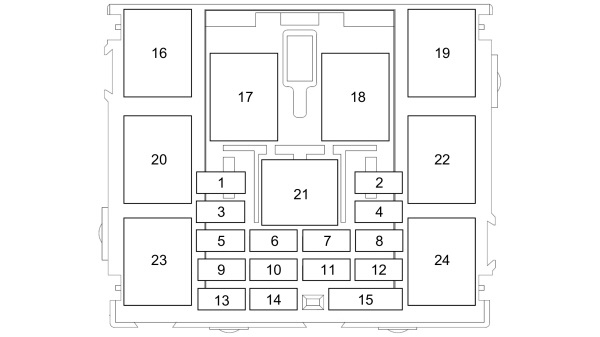

Pojistková skříň na straně cestujícího

Přiřazení pojistek v pojistkové skříni na straně cestujícího

Č.	Ampér [A]	Popis
Č.	Ampér [A]	Popis
1	–	Relé 2.
2	–	Relé 3.
3	–	Relé 1.
4	–	Relé 4.
5	–	Relé 5.
6	–	Nepoužívá se.
7	–	Nepoužívá se.
8	–	Relé 7.
9	–	Relé 8.
10	–	Nepoužívá se.
11	–	Nepoužívá se.

Č.	Ampér [A]	Popis
12	–	Relé 9.
13	–	Relé 6.
14	5A	Startování.
15	5A	Napájení.
16	–	Pomocný kontakt 3 relé.
17	–	Pomocný kontakt 3 relé.
18	–	Pomocný kontakt 3 relé.
19	–	Pomocný kontakt 4 relé.
20	–	Pomocný kontakt 5 relé.
21	–	Pomocné relé pojistkové skříně.
22	–	Pomocný kontakt 7 relé.
23	–	Pomocný kontakt 8 relé.
24	–	Pomocný kontakt 9 relé.

Modul řízení karoserie

Přiřazení pojistek v modulu řízení karoserie

Č.	Ampér [A]	Popis
Č.	Ampér [A]	Popis
1	–	Není použito.
2	10 A	Invertor výkonu.
3	7,5A	Spínač elektrického okna; Elektricky ovládaná zrcátka.
4	20A	Není použito.
5	–	Není použito.
6	10 A	Není použito.
7	10 A	Není použito.
8	5A	Akustický signál proti krádeži.
9	5A	Senzor narušení; Zadní klimatizace.
10	–	Není použito.
11	–	Není použito.
12	7,5A	Ovládání klimatizace.
13	7,5A	Konektor datové sběrnice; Sloupek řízení; Přístrojová deska.
14	15A	Modul řízení energie baterie – MHEV.
15	15A	Modul SYNC 3.
16	–	Není použito.
17	7,5A	Není použito.
18	7,5A	Není použito.

Číslo	Ampér [A]	Popis
19	5A	Nepoužívá se.
20	5A	Startování.
21	5A	Kontrola ohřívače s pozitivním teplotním koeficientem.
22	5A	Modul řízení upozornění pro chodce.
23	30A	Nepoužívá se.
24	30A	Nepoužívá se.
25	20A	Nepoužívá se.
26	30A	Nepoužívá se.
27	30A	Nepoužívá se.
28	30A	Nepoužívá se.
29	15A	Nepoužívá se.
30	5A	Nepoužívá se.
31	10 A	Konektor datové sběrnice; Dálkový přijímač klíče.
32	20A	Rádio; Telematický modul.
33	–	Nepoužívá se.
34	30A	Centrum zpráv; Ohřívač s pozitivním teplotním koeficientem; Měnič stejnosměrného a střídavého proudu; Kamera systému udržování jízdního pruhu; Asistence při parkování; Sloupek řízení.
35	5A	Nepoužívá se.
36	15A	Asistence při parkování; Kamera systému udržování jízdního pruhu; Modul řízení sloupku řízení.
37	20A	Nepoužívá se.
38	30A	Elektricky ovládaná okna.

Pojistková skříň motorového prostoru

Přiřazení pojistek v motorovém prostoru

Č.	Ampér [A]	Popis
Č.	Ampér [A]	Popis
1	50A	Stěrače.
2	40A	Pohon všech kol.
3	40A	Vyhřívaný prvek předního skla na pravé straně.
4	30A	Osvětlení polohy.
5	10 A	Osvětlení couvání.
6	–	Nepoužívá se.
7	40A	Motor předního ventilátoru.
8	40A	Vyhřívaný prvek předního skla na levé straně.
9	15A	Zamknutí zadních dveří.
10	–	Nepoužívá se.
11	40A	Body pomocného napájení; USB port.
12	20A	Klakson
13	10 A	Systém selektivní katalytické redukce.
14	15A	Výkon vozidla 5.
15	–	Nepoužívá se.
16	–	Nepoužívá se.
17	10 A	Reflektory s vysokou intenzitou na pravé straně.
18	40A	Ohřívač zadního skla.
19	20A	Přední mlhová světla.
20	10 A	Elektricky sklopná zrcátka.
21	15A	Výkon vozidla 4.
22	40A	Motor zadního ventilátoru.
23	20A	Palivové čerpadlo.
24	40A	Relé Run / Start.
25	40A	Body pomocného napájení.
26	10 A	Reflektory s vysokou intenzitou na levé straně.
27	–	Nepoužívá se.
28	20A	Výkon vozidla 1.
29	40A	Ohřívač palivového filtru.

Č.	Ampér [A]	Popis
30	15A	Čerpadlo chladicí kapaliny.
31	5A	Systém prevence zablokování kol.
32	15A	Modul řízení převodovky.
33	30A	Startovací motor.
34	15A	Systém selektivní katalytické redukce.
35	15A	Výkon vozidla 2.
36	5A	Bypass ventil chladicí kapaliny motoru.
37	5A	Zapalovací svíčky. Modul řízení pohonného systému.
38	60A	Chladicí ventilátor.
39	15A	Systém selektivní katalytické redukce.
40	10 A	Výkon vozidla 3.
41	10 A	Zapalovací svíčka kontroléru.
42	15A	Jednotka řízení převodovky.
43	60A	Čerpadlo systému proti zablokování.
44	25A	Chladicí ventilátor.
45	30A	Lisování přívěsu.
46	40A	Zapalovací svíčky.
47	40A	Zapalovací svíčky.
48	50A	Chladicí ventilátor.
49	15A	Senzor oxidů dusíku.
50	5A	Větraný ohřívač olejové vany.
51	10 A	Spojka klimatizace.
52	50A	Chladicí ventilátor.
53	–	Nepoužívá se.
54	20A	Havarijní alarm.
55	25A	Čerpadlo oleje převodovky.
56	20A	Pomocný ohřívač na palivo.
57	25A	Systém proti zablokování s elektronickou kontrolou stability.
58	30A	Lisování přívěsu.
59	–	Relé chladicího ventilátoru.

Ford Transit – schéma pojistkové skříně

Rok výroby: 2021, 2022.

Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Transit jsou pojistky 11 v pojistkové skříni v motorovém prostoru.

Poloha pojistkových skříní

Pojistková skříň v motorovém prostoru

Modul řízení systémů karoserie

Pojistková skříň v kabině řidiče

Pojistková skříň v kabině cestujících

Dodatečná pojistková skříň s vysokým proudem

Pojistková skříň se nachází pod sedadlem řidiče.

2021

Vozy vyrobené od 19.10.2020 do 18.04.2021

Pojistková skříň v motorovém prostoru

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
1	50 A	Stěrače.
2	40 A	Pohon všech kol.
3	40 A	Vyhřívací prvek čelního skla na pravé straně.
4	15 A	Čerpadlo zadního ostřikovače skel.
5	–	Nepoužívá se.
6	–	Nepoužívá se.
7	40 A	Motor předního ventilátoru.
8	40 A	Vyhřívací prvek čelního skla na levé straně.
9	15 A	Zámek zadních dveří.
10	5 A	Modul řízení napájení baterie — MHEV.
11	40 A	Dodatečné napájecí zásuvky. Port USB.
12	20 A	Klakson.
13	20 A	Systém selektivní katalytické redukce.
14	10 A	Modul řízení napájení baterie – modul řízení pohonného ústrojí.
15	–	Nepoužívá se.
16	–	Nepoužívá se.
17	10 A	Xenonové světlomety pravé.
18	40 A	Vyhřívání zadního skla.
19	20 A	Nepoužívá se (rezerva).
20	10 A	Elektricky sklopná zrcátka.
21	15 A	Napájení vozidla 4.
22	40 A	Motor zadního ventilátoru.
23	20 A	Čerpadlo paliva.
24	40 A	Nepoužívá se (rezerva).
25	40 A	Dodatečné napájecí zásuvky.
26	10 A	Xenonové světlomety levé.
27	40 A	Systém selektivní katalytické redukce.
28	20 A	Napájení vozidla 1.
29	40 A	Ohřívač filtru paliva.

Číslo	Ampér [A]	Popis
30	7,5 A	Čerpadlo chladicí kapaliny.
31	5 A	Systém proti zablokování kol během brzdění.
32	15 A	Modul řízení převodovky.
33	30 A	Startovací motor.
34	15 A	Systém selektivní katalytické redukce.
35	15 A	Napájení vozidla 2.
36	5 A	Alternátor integrovaný s řemenem startování — MHEV.
37	5 A	Žhavicí svíčky. Modul řízení pohonného ústrojí.
38	60 A	Modul řízení žhavicích svíček.
39	15 A	Systém selektivní katalytické redukce.
40	10 A	Napájení vozidla 3.
41	10 A	Kontrolér žhavicích svíček.
42	15 A	Modul řízení převodovky.
43	60 A	Čerpadlo systému proti zablokování kol během brzdění.
44	25 A	Ventilátor
45	30 A	Zásuvky pro přívěs.
46	–	Nepoužívá se.
47	–	Nepoužívá se.
48	50 A	Ventilátor
49	15 A	Senzor oxidů dusíku.
50	5 A	Ohřívač uzavřeného ventilačního systému základny.
51	10 A	Spojka klimatizace.
52	50 A	Ventilátor
53	5 A	Aktivní napínač — MHEV.
54	20 A	Akustický signál upozornění na couvání.
55	25 A	Čerpadlo oleje převodovky.
56	20 A	Pomocný ohřívač na palivo.
57	25 A	Systém proti zablokování kol během brzdění se systémem elektronické stabilizace dráhy.
58	30 A	Zásuvky pro přívěs.
59	–	Relé ventilátoru chlazení.

Schéma pojistek v kabině řidiče

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
1	5 A	Port USB.
2	–	Nepoužívá se.
3	5 A	Port USB.
4	–	Nepoužívá se.
5	–	Nepoužívá se.
6	–	Nepoužívá se.
7	–	Nepoužívá se.
8	–	Nepoužívá se.
9	10 A	Vyhřívaná vnější zrcátka.
10	–	Nepoužívá se.
11	–	Nepoužívá se.
12	–	Nepoužívá se.
13	–	Nepoužívá se.
14	–	Nepoužívá se.
15	–	Nepoužívá se.
16	5 A	Senzor deště.
17	–	Nepoužívá se.
18	20 A	Motor stěrače zadního okna.
19	–	Nepoužívá se.
20	–	Nepoužívá se.
21	20 A	Vyhřívání zadního okna.
22	20 A	Vyhřívání zadního okna.
23	20 A	Dodatečné napájecí zásuvky.
24	20 A	Dodatečné napájecí zásuvky.
25	–	Nepoužívá se.
26	25 A	Motor stěrače předního skla.
27	–	Nepoužívá se.
28	–	Nepoužívá se.
29	–	Nepoužívá se.
30	30 A	Elektrické schody.
31	–	Nepoužívá se.
32	–	Nepoužívá se.
33	–	Nepoužívá se.
34	–	Nepoužívá se.
35	5 A	Modul tažení přívěsu.
36	–	Nepoužívá se.
37	–	Nepoužívá se.
38	–	Nepoužívá se.
39	–	Nepoužívá se.
40	–	Nepoužívá se.
41	–	Nepoužívá se.
42	40 A	Relé startovacího motoru.

Číslo	Ampér [A]	Popis
43	–	Relé pro příslušenství ne od výrobce.
44	40 A	Relé startovacího motoru.
45	10 A	Modul rozhraní pro příslušenství ne od výrobce.
46	15 A	Modul tažení přívěsu.
47	5 A	Ohřívač napájený palivem.
48	–	Nepoužívá se.
49	10 A	Spínač pedálu brzdy.
50	–	Nepoužívá se.
51	–	Nepoužívá se.
52	30 A	Elektricky nastavitelné sedadlo řidiče.
53	60 A	Baterie.
54	60 A	Invertor.
55	50 A	Modul řízení systémů karoserie.
56	–	Nepoužívá se.
57	–	Nepoužívá se.
58	10 A	Rozhraní karoserie vozidla karavan; Rozhraní pro modifikátory vozidel; Dodatečná pojistková skříňka.
59	10 A	Systém klimatizace vzadu; Přední kamera; Zadní kamera; Modul adaptivního tempomatu; Systém monitorování mrtvého úhlu.
60	10 A	Modul řízení dávkování reduktoru.
61	7,5 A	Tachograf.
62	15 A	Modul systému relé rozšířeného odpojení.
63	20 A	Dodatečné napájecí zásuvky.
64	–	Nepoužívá se.
65	–	Nepoužívá se.
66	10 A	Systém relé rozšířeného odpojení; Vozidlo karavan; Relé pro snížení zatížení.
67	–	Nepoužívá se.
68	–	Nepoužívá se.
69	5 A	Modul volantu.
70	–	Nepoužívá se.
71	10 A	Vyhřívaná sedadla.
72	10 A	Vyhřívaná sedadla.
73	20 A	Modul adaptivních světlometů; Nastavení polohy světlometů.
74	–	Nepoužívá se.
75	20 A	Pojistková skříň v motorovém prostoru.
76	10 A	Spínač ovládání elektrických posuvných dveří.
77	5 A	Spínač světlometů.
78	10 A	Spínač zámku elektrických posuvných dveří.
79	–	Nepoužívá se.
80	5 A	Relé startovacího motoru.
81	40 A	Modul tažení přívěsu.
82	30 A	Elektrické posuvné dveře.
83	–	Nepoužívá se.
84	50 A	Modul řízení systémů karoserie.
85	30 A	Elektrické posuvné dveře.

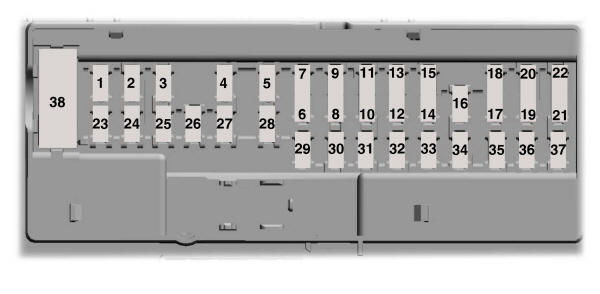

Modul řízení systémů karoserie

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
1	–	Nepoužívá se.
2	10 A	Invertor.
3	7,5 A	Spínač elektrického okna; Elektrická zrcátka.
4	20 A	Nepoužívá se.
5	–	Nepoužívá se.
6	10 A	Nepoužívá se.
7	10 A	Nepoužívá se.
8	5 A	Siréna alarmového systému.
9	5 A	Senzor narušení; Zadní klimatizace vozidla.
10	–	Nepoužívá se.
11	–	Nepoužívá se.
12	7,5 A	Systém vytápění, větrání a klimatizace.
13	7,5 A	Diagnostický konektor; Sloupek řízení; Sada ukazatelů.
14	15 A	Modul řízení napájení baterie — MHEV.
15	15 A	Modul SYNC 3.
16	–	Nepoužívá se.
17	7,5 A	Tachograf.
18	7,5 A	Nepoužívá se.

Číslo	Ampér [A]	Popis
19	5 A	Siréna alarmu napájená baterií.
20	5 A	Spínač zapnutí.
21	5 A	Kontrola ohřívače s pozitivním teplotním koeficientem.
22	5 A	Modul řízení systému upozornění pro chodce.
23	30 A	Nepoužívá se.
24	30 A	Nepoužívá se.
25	20 A	Nepoužívá se.
26	30 A	Nepoužívá se.
27	30 A	Nepoužívá se.
28	30 A	Nepoužívá se.
29	15 A	Nepoužívá se.
30	5 A	Nepoužívá se.
31	10 A	Diagnostický konektor; Přijímač klíče s dálkovým ovládáním.
32	20 A	Rádio; Telematický modul.
33	–	Nepoužívá se.
34	30 A	Tachograf; Komunikační centrum; Ohřívač s pozitivním teplotním koeficientem; Měnič stejnosměrného proudu na střídavý proud; Kamera systému udržování jízdního pruhu; Systém asistence při parkování; Sloupek řízení.
35	5 A	Nepoužívá se.
36	15 A	Systém asistence při parkování; Kamera systému udržování jízdního pruhu; Modul řízení sloupku řízení.
37	20 A	Nepoužívá se.
38	30 A	Elektrická okna.

Schéma pojistek v kabině pro cestující

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
1	40 A	Přídavný spínač 1.
2	40 A	Přídavný spínač 2.
3	20 A	Spínač signalizační lampy.
4	20 A	Startování.
5	10 A	Směrová světla.
6	5 A	Dioda LED přídavný spínač 2.
7	–	Nepoužívá se.
8	10 A	Vnitřní osvětlení.
9	15 A	Obousměrné připojení rádia.
10	5 A	Startování.
11	10 A	Startování.

Číslo	Ampér [A]	Popis
12	20 A	Dotyková obrazovka.
13	5 A	Relé režimu napájení.
14	5 A	Zapnutí.
15	5 A	Napájení.
16	–	Relé signalizační lampy.
17	–	Relé přídavného spínače 1.
18	–	Relé přídavného spínače 2.
19	–	Relé zapnutí.
20	–	Relé levé směrovky.
21	–	Relé režimu napájení.
22	–	Relé vnějších světel.
23	–	Relé pravé směrovky.
24	–	Nepoužívá se.

Dodatečná pojistková skříň s vysokým proudem

Číslo	Ampér [A]	Popis
1	125 A	Modul řízení systémů karoserie.
2	80 A	Systém elektronické asistence při jízdě.
3	150 A	Přídavný ohřívač.
4	–	Nepoužito.
5	–	Nepoužito.
6	150 A	Pojistková skříň v kabině pro cestující.
7	60 A	Karavan.
8	–	Baterie.
9	470 A	Startovací motor; Alternátor.
10	300 A	Pojistková skříň v motorovém prostoru.
11	250 A	Měnič stejnosměrného proudu na střídavý proud — MHEV.
12	150 A	Pojistková skříň v kabině řidiče.
13	–	Relé pro snížení zatížení.
14	180 A	Přídavné napájecí zásuvky 1.
15	60 A	Přídavné napájecí zásuvky 2.

2022

Vozy vyrobené od 19.04.2021 Vozy vyrobené do 16.01.2022.

Schéma pojistek v motorovém prostoru

Číslo	Ampér [A]	Popis
1	50 A	Stěrače.
2	20 A	Pohon všech kol.
3	40 A	Element vyhřívání čelního skla na pravé straně.
4	15 A	Čerpadlo zadního ostřikovače skel.
5	–

O Ford Transit (1986-2022)

Ford Transit je jedním z nejpopulárnějších užitkových vozidel, které se vyrábějí od roku 1965. Modely vyrobené v letech 1986 až 2022 nabízejí širokou škálu variant karoserie a motorů, což umožňuje přizpůsobit vozidlo různým potřebám. Mezi charakteristické rysy patří robustní konstrukce, prostorný interiér a spolehlivost. Ford Transit je dostupný s různými motory, včetně benzinových a dieselových variant, které poskytují dostatečný výkon pro městské i dálkové jízdy. Díky své flexibilitě a praktičnosti se stal oblíbenou volbou mezi podnikateli a řemeslníky po celém světě.

Schéma pojistkové skříně Ford Transit

Tato stránka zobrazuje schéma pojistkové skříně pro Ford Transit, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříň se obvykle nachází pod palubní deskou nebo v motorovém prostoru, v závislosti na konkrétním modelu a roku výroby. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro bezpečnou a efektivní provoz vašeho Ford Transitu.
