Ford Transit a Tourneo Connect (2021-2022) – pojistková skříňka
Ford Transit a Tourneo Connect – schéma pojistek
Rok výroby: 2021, 2022.

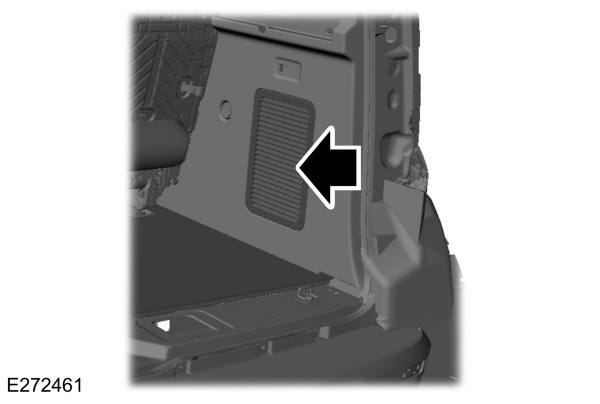

Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Transit a Tourneo Connect jsou pojistky 2 (přední), 33 (zavazadlový prostor) v pojistkové skříňce v motorovém prostoru.

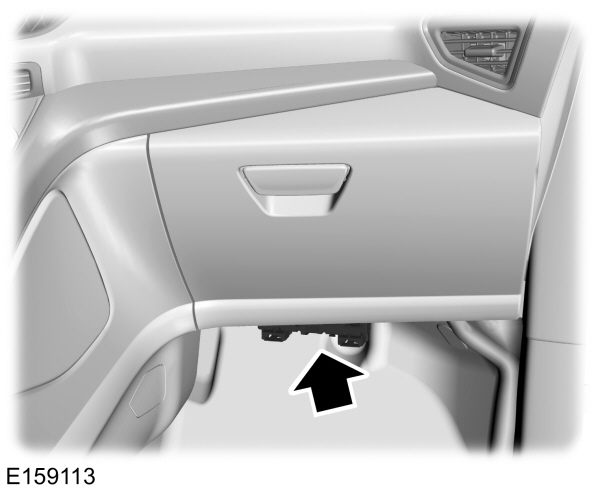

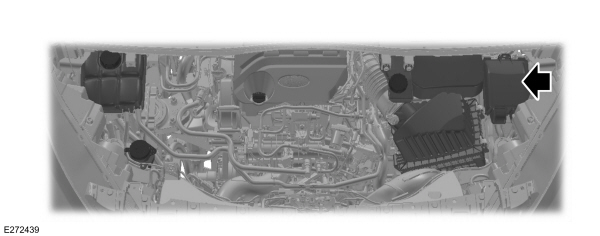

Poloha
Vozy vyrobené od 14.09.2020 do 14.03.2021
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 4 | 20 A | Ventilátor |
| 25 A | Senzor přítomnosti vody v palivu – Diesel. | |
| 6 | 15 A | Stěrače čelního skla. |
| 7 | 15 A | Stěrače čelního skla. |
| 8 | 15 A | Čerpadlo ostřikovače zadního skla. |
| 9 | 10 A | Odemknutí zadních dveří nákladového prostoru;
Odemknutí zadních dveří karoserie. |
| 10 | 20 A | Dodatečné napájecí zásuvky v zadní konzoli. |
| 11 | 20 A | Dodatečné napájecí zásuvky ve středové konzoli. |
| 12 | 5 A | Senzor deště. |
| 13 | 20 A | Stěrač zadního skla. |
| 16 | 20 A | Sluneční clona. |
| 17 | 15 A | Zámek sloupku řízení. |
| 19 | 10 A | Odemknutí levých dveří. |
| 20 | 20 A | Dodatečné napájecí zásuvky. |
| 21 | 20 A | Dodatečné napájecí zásuvky vzadu. |
| 22 | 5 A | USB port. |
| 25 | 20 A | Řídicí jednotka vstřikování – Diesel. |
| 26 | 20 A | Řídicí jednotka vstřikování – Diesel. |
| 27 | 15 A | Řídicí jednotka vstřikování – Diesel. |
| 28 | 15 A | Modul řízení převodovky – Diesel. |
| 29 | 50 A | Žhavicí svíčky – Diesel. |
| 31 | 20 A | Přední pravý světlomet. |
| 32 | 10 A | Spínač brzdových světel. |
| 33 | 30 A | Elektricky nastavitelné sedadlo řidiče. |
| 34 | 40 A | Měnič stejnosměrného proudu na střídavý proud. |
| 35 | 50 A | Žhavicí svíčky – Diesel. |
| 37 | 10 A | Modifikovaný konektor vozidla. |
| 38 | 10 A | Diagnostický konektor. |
| 39 | 20 A | Topení parkovacího topení na palivo. |
| 40 | 40 A | Motor zadního ventilátoru. |
| 41 | 60 A | Systém prevence zablokování kol během brzdění;
Elektronický stabilizační systém trajektorie. |
| 42 | 40 A | Modifikovaný konektor vozidla. |
| 43 | 15 A | Stavová lampa – taxi. |
| 44 | 5 A | Světlomety. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 45 | 30 A | Modul zadních dveří vpravo. |
| 46 | 40 A | Modul řízení systémů karoserie. |
| 47 | 40 A | Modul tažného zařízení. |
| 48 | 20 A | Vyhřívaná sedadla. |
| 49 | 20 A | Přední světlomet vlevo. |
| 50 | 5 A | Sluneční clona. |
| 51 | 30 A | Systém prevence zablokování kol během brzdění;
Elektronický systém stabilizace trajektorie. |
| 52 | 40 A | Vyhřívací prvek předního skla na pravé straně. |
| 53 | 10 A | Spojka klimatizace. |
| 55 | 5 A | Ovladač převodovky. |
| 56 | 5 A | Systém prevence zablokování kol během brzdění;
Elektronický systém stabilizace trajektorie. |
| 57 | 10 A | Konektor modifikovaného vozidla. |
| 58 | 10 A | Modul řízení pohonné jednotky. |
| 60 | 20 A | Konektor modifikovaného vozidla. |
| 61 | 15 A | Systém monitorování mrtvého úhlu;
Přední kamera parkovací asistence; Zadní kamera. |
| 62 | 20 A | Modul řízení systémů karoserie. |
| 63 | 10 A | Konektor modifikovaného vozidla. |
| 64 | 5 A | Nastavení polohy světlometů. |
| 65 | 5 A | Elektronický systém asistence při jízdě. |
| 66 | 5 A | Řídicí jednotka vstřikování – Diesel;
Žhavicí svíčky – Diesel; Modul řízení pohonné jednotky – Diesel. |
| 67 | 20 A | Modul řízení pohonné jednotky. |
| 68 | 20 A | Modul řízení pohonné jednotky. |
| 69 | 15 A | Modul řízení pohonné jednotky. |
| 70 | 20 A | Modul řízení pohonné jednotky. |
| 73 | 5 A | Měřicí přístroj hmotnosti vzduchu a senzor teploty nasávaného vzduchu. |
| 79 | 10 A | Vyhřívaná vnější zrcátka. |
| 80 | 5 A | Konektor modifikovaného vozidla. |
| 81 | 20 A | Hlasový signál. |
| 82 | 40 A | Vyhřívací prvek předního skla na levé straně. |
| 83 | 5 A | Vyhřívané trysky na mytí předního skla. |
| 84 | 60 A | Ventilátor |
| 85 | 30 A | Čerpadlo paliva. |
| 86 | 30 A | Startér |
| 87 | 60 A | Modul žhavicích svíček – Diesel. |
| 89 | 40 A | Motor ventilátoru. |
| 90 | 25 A | Vyhřívání zadního okna. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 5 A | Modul řízení systému doplňkové bezpečnosti. |
| 2 | 5 A | Interní senzor teploty a vlhkosti;
Motor zadního ventilátoru. |
| 3 | 10 A | Modul řízení systému aktivní pomoci při parkování. |
| 4 | 10 A | Spínač zapalování;
Tlačítko spínače zapalování. |
| 5 | 20 A | Centrální zamykání. |
| 6 | 10 A | Měnič stejnosměrného proudu;
Zamykání dveří řidiče; Spínač elektrického nastavení vnějšího zrcátka. |
| 7 | 30 A | Ovládací prvek dveří řidiče. |
| 9 | 5 A | Vnitřní zrcátko s funkcí automatického stmívání;
Přední kamera systému pomoci při parkování; Kontrolní žárovka deaktivace airbagu pro cestující. |
| 10 | 10 A | Modul řízení systému doplňkové bezpečnosti. |
| 11 | 5 A | Modul řídicí jednotky systému Telematics. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 5 A | Alarm proti krádeži. |
| 13 | 15 A | Odemknutí. |
| 14 | 30 A | Kontrolní prvek dveří pasažéra. |
| 15 | 10 A | Modul řízení napájení baterie. |
| 17 | 15 A | Hlasové ovládání;
Informační displej a systém elektroniky spotřeby; CD přehrávač. |
| 18 | 7,5 A | Modul bezdrátového nabíjení příslušenství. |
| 19 | 7,5 A | Siréna alarmu napájená baterií. |
| 20 | 10 A | Akustický signál upozornění na couvání. |
| 21 | 7,5 A | Systém vytápění, větrání a klimatizace. |
| 22 | 7,5 A | Diagnostický konektor. Sada indikátorů. |
| 23 | 20 A | Audio systém. |
| 25 | 30 A | Elektrická okna. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 15 A | Napájení. |
| 2 | 15 A | Systém startování. |

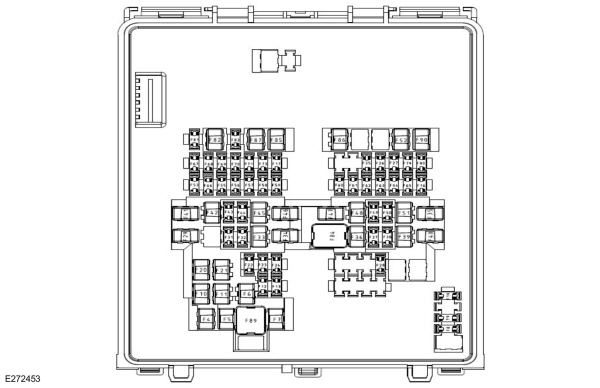

Vozy vyrobené od 15.03.2021
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 4 | 20 A | Ventilátor |
| 25 A | Senzor přítomnosti vody v palivu – Diesel. | |
| 6 | 15 A | Stěrače předního skla. |
| 7 | 15 A | Stěrače předního skla. |
| 8 | 15 A | Čerpadlo ostřikovače zadního okna. |
| 9 | 10 A | Odemknutí zadních dveří nákladního prostoru;
Odemknutí zadních dveří karoserie. |
| 10 | 20 A | Dodatečné napájecí zásuvky v zadní konzoli. |
| 11 | 20 A | Dodatečné napájecí zásuvky ve středové konzoli. |
| 12 | 5 A | Senzor deště. |
| 13 | 20 A | Stěrač zadního okna. |
| 16 | 20 A | Sluneční clona. |
| 17 | 15 A | Zámek sloupku řízení. |
| 19 | 10 A | Odemknutí levých dveří. |
| 20 | 20 A | Dodatečné napájecí zásuvky. |
| 21 | 20 A | Dodatečné napájecí zásuvky vzadu. |
| 22 | 5 A | USB port. |
| 25 | 20 A | Řídicí jednotka vstřikování – Diesel. |
| 26 | 20 A | Řídicí jednotka vstřikování – Diesel. |
| 27 | 15 A | Řídicí jednotka vstřikování – Diesel. |
| 28 | 15 A | Modul řízení převodovky – Diesel. |
| 29 | 50 A | Žhavicí svíčky – Diesel. |
| 31 | 20 A | Přední světlomet pravý. |
| 32 | 10 A | Spínač brzdových světel. |
| 33 | 30 A | Elektricky nastavitelné sedadlo řidiče. |
| 34 | 40 A | Měnič stejnosměrného proudu na střídavý proud. |
| 35 | 50 A | Žhavicí svíčky – Diesel. |
| 37 | 10 A | Modifikovaný konektor vozidla. |
| 38 | 10 A | Diagnostický konektor. |
| 39 | 20 A | Topení parkovacího topení na palivo. |
| 40 | 40 A | Motor zadního ventilátoru. |
| 41 | 60 A | Systém prevence zablokování kol během brzdění;
Elektronický systém stabilizace trajektorie. |
| 42 | 40 A | Modifikovaný konektor vozidla. |
| 43 | 15 A | Stavová lampa – taxi. |
| 44 | 5 A | Světlomety. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 45 | 30 A | Modul zadních dveří vpravo. |
| 46 | 40 A | Modul řízení systémů karoserie. |
| 47 | 40 A | Modul tažného zařízení. |
| 48 | 20 A | Vyhřívaná sedadla. |
| 49 | 20 A | Přední světlomet vlevo. |
| 50 | 5 A | Sluneční clona. |
| 51 | 30 A | Systém prevence zablokování kol během brzdění;
Elektronický systém stabilizace trajektorie. |
| 52 | 40 A | Hřejivý prvek předního skla na pravé straně. |
| 53 | 10 A | Spojka klimatizace. |
| 55 | 5 A | Kontrolér převodovky. |
| 56 | 5 A | Systém prevence zablokování kol během brzdění;
Elektronický systém stabilizace trajektorie. |
| 57 | 10 A | Konektor modifikovaného vozidla. |
| 58 | 10 A | Modul řízení pohonné jednotky. |
| 60 | 20 A | Konektor modifikovaného vozidla. |
| 61 | 15 A | Systém monitorování mrtvého úhlu;
Přední kamera parkovacího asistenta; Zadní kamera. |
| 62 | 20 A | Modul řízení systémů karoserie. |
| 63 | 10 A | Konektor modifikovaného vozidla. |
| 64 | 5 A | Nastavení polohy světlometů. |
| 65 | 5 A | Elektronický systém asistence při jízdě. |
| 66 | 5 A | Řídicí jednotka vstřikování – Diesel;
Žhavicí svíčky – Diesel; Modul řízení pohonné jednotky – Diesel. |
| 67 | 20 A | Modul řízení pohonné jednotky. |
| 68 | 20 A | Modul řízení pohonné jednotky. |
| 69 | 15 A | Modul řízení pohonné jednotky. |
| 70 | 20 A | Modul řízení pohonné jednotky. |
| 73 | 5 A | Měřič hmotnosti vzduchu a senzor teploty nasávaného vzduchu. |
| 79 | 10 A | Vyhřívaná vnější zrcátka. |
| 80 | 5 A | Konektor modifikovaného vozidla. |
| 81 | 20 A | Hlasový signál. |
| 82 | 40 A | Hřejivý prvek předního skla na levé straně. |
| 83 | 5 A | Vyhřívané trysky na mytí předního skla. |
| 84 | 60 A | Ventilátor |
| 85 | 30 A | Čerpadlo paliva. |
| 86 | 30 A | Startér |
| 87 | 60 A | Modul žhavicích svíček – Diesel. |
| 89 | 40 A | Motor ventilátoru. |
| 90 | 25 A | Vyhřívání zadního okna. |

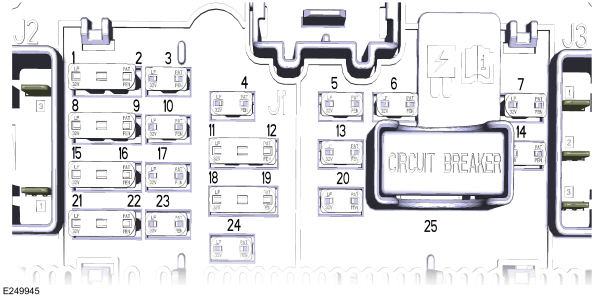

| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 5 A | Modul řízení systému doplňkové bezpečnosti. |
| 2 | 5 A | Interní senzor teploty a vlhkosti;
Motor zadního ventilátoru. |
| 3 | 10 A | Modul řízení systému aktivní pomoci při parkování. |
| 4 | 10 A | Spínač zapalování;
Tlačítko spínače zapalování. |
| 5 | 20 A | Centrální zamykání. |
| 6 | 10 A | Měnič stejnosměrného proudu;
Zamykání dveří řidiče; Spínač elektrického nastavení vnějšího zrcátka. |
| 7 | 30 A | Ovládací prvek dveří řidiče. |
| 9 | 5 A | Vnitřní zpětné zrcátko s funkcí automatického stmívání;
Přední kamera systému pomoci při parkování; Kontrolní žárovka deaktivace airbagu pro cestující. |
| 10 | 10 A | Modul řízení systému doplňkové bezpečnosti. |
| 11 | 5 A | Modul řídicí jednotky systému Telematics. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 5 A | Alarm proti krádeži. |
| 13 | 15 A | Odemknutí. |
| 14 | 30 A | Kontrolní prvek dveří pasažéra. |
| 15 | 10 A | Modul řízení napájení baterie. |
| 17 | 15 A | Hlasové ovládání;
Informační displej a systém elektroniky spotřeby; CD přehrávač. |
| 18 | 7,5 A | Modul bezdrátového nabíjení příslušenství. |
| 19 | 7,5 A | Siréna alarmu napájená baterií. |
| 20 | 10 A | Akustický signál upozornění na couvání. |
| 21 | 7,5 A | Systém vytápění, větrání a klimatizace. |
| 22 | 7,5 A | Diagnostický konektor;
Sada indikátorů. |
| 23 | 20 A | Audio systém. |
| 25 | 30 A | Elektrická okna. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 15 A | Napájení. |
| 2 | 15 A | Systém startování. |
O Ford Transit a Tourneo Connect (2021-2022)
Ford Transit a Tourneo Connect pro modelové roky 2021-2022 jsou populární dodávky a osobní vozidla, která kombinují praktičnost s moderním designem. Tato vozidla jsou známá svou prostorností a flexibilitou, což je činí ideálními pro podnikání i rodinné použití. Ford Transit je vybaven různými možnostmi motorů, včetně dieselových a benzínových variant, které nabízejí spolehlivý výkon a efektivní spotřebu paliva. Tourneo Connect nabízí komfortní sezení a pokročilé technologie, které zvyšují bezpečnost a pohodlí cestujících. Oba modely jsou navrženy tak, aby poskytovaly vynikající jízdní zážitek a všestrannost pro různé potřeby.
Schéma pojistkové skříňky Ford Transit a Tourneo Connect
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Transit a Tourneo Connect, která je nezbytná pro údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru nebo pod přístrojovou deskou, což usnadňuje přístup k pojistkám. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla a správné fungování všech jeho elektrických součástí.
