Ford Transit a Tourneo Custom (2021-2022) – pojistková skříňka
Ford Transit a Tourneo Custom – schéma pojistkové skříně
Rok výroby: 2021, 2022.
Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Transit a Tourneo Custom jsou pojistky 2 (přední), 33 (zavazadlový prostor) v pojistkové skříni v motorovém prostoru.

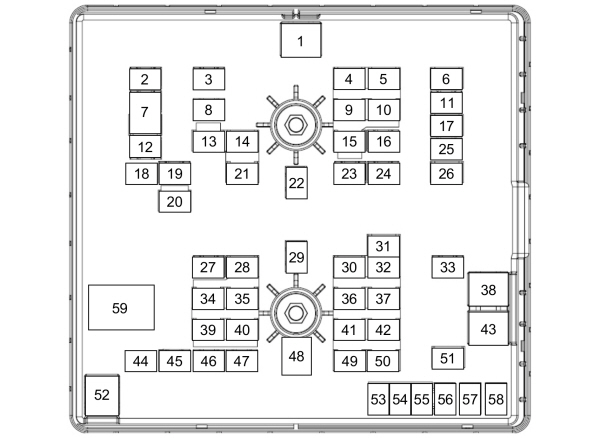

Vozy vyrobené od 19.10.2020
2,0L ECOBLUE
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 50 A | Stěrače. |
| 2 | – | Není použito. |
| 3 | 40 A | Vyhřívání předního skla na pravé straně. |
| 4 | 15 A | Čerpadlo stěrače zadního skla. |
| 5 | – | Není použito. |
| 6 | – | Není použito. |
| 7 | 40 A | Motor předního ventilátoru. |
| 8 | 40 A | Vyhřívání předního skla na levé straně. |
| 9 | 15 A | Zámek zadních dveří. |
| 10 | 5 A | Modul řízení energie baterie — MHEV. |
| 11 | 40 A | Dodatečné napájecí zásuvky. USB port. |
| 12 | 20 A | Akustický signál. |
| 13 | 20 A | Systém selektivní katalytické redukce. |
| 14 | 10 A | Napájení vozidla 5. |
| 15 | – | Není použito. |
| 16 | – | Není použito. |
| 17 | 10 A | Xenonové světlomety na pravé straně. |
| 18 | 40 A | Odmrazování zadního skla. |
| 19 | 20 A | Přední mlhová světla. |
| 20 | 10 A | Elektricky sklopná zrcátka. |
| 21 | 15 A | Napájení vozidla 4. |
| 22 | 40 A | Motor zadního ventilátoru. |
| 23 | 20 A | Palivové čerpadlo. |
| 24 | 40 A | Relé startovacího motoru. |
| 25 | 40 A | Dodatečné napájecí zásuvky. |
| 26 | 10 A | Xenonové světlomety na levé straně. |
| 27 | 40 A | Systém selektivní katalytické redukce. |
| 28 | 20 A | Napájení vozidla 1. |
| 29 | 40 A | Vyhřívání palivového filtru. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 30 | 15 A | Čerpadlo chladiva. |
| 31 | 5 A | Systém proti zablokování během brzdění. |
| 32 | 15 A | Modul řízení převodovky. |
| 33 | 30 A | Startovací motor. |
| 34 | 15 A | Systém selektivní katalytické redukce. |
| 35 | 15 A | Napájení vozidla 2. |
| 36 | 5 A | Alternátor integrovaný s řemenicí motoru — MHEV. |
| 37 | 5 A | Žhavicí svíčky;
Modul řízení hnacího ústrojí. |
| 38 | 60 A | Žhavicí svíčky. |
| 39 | 15 A | Systém selektivní katalytické redukce. |
| 40 | 10 A | Napájení vozidla 3. |
| 41 | 10 A | Monitorování žhavicí svíčky. |
| 42 | 15 A | Modul řízení převodovky. |
| 43 | 60 A | Čerpadlo systému proti zablokování během brzdění. |
| 44 | 25 A | Ventilátor |
| 45 | 30 A | Zásuvky pro přívěs. |
| 46 | – | Nepoužívá se. |
| 47 | 40 A | Zadní odpružení. |
| 48 | 50 A | Ventilátor |
| 49 | 15 A | Senzor oxidů dusíku. |
| 50 | 5 A | Ohřívač ventilačního systému podvozku. |
| 51 | 10 A | Spojka klimatizace. |
| 52 | 50 A | Ventilátor |
| 53 | 5 A | Aktivní napínač — MHEV. |
| 54 | 20 A | Akustický signál upozornění na couvání. |
| 55 | 25 A | Čerpadlo převodové kapaliny. |
| 56 | 20 A | Pomocný ohřívač na palivo. |
| 57 | 25 A | Systém proti zablokování během brzdění se systémem elektronické stabilizace. |
| 58 | 30 A | Zásuvky pro přívěs. |
| 59 | – | Relé chladicího ventilátoru. |

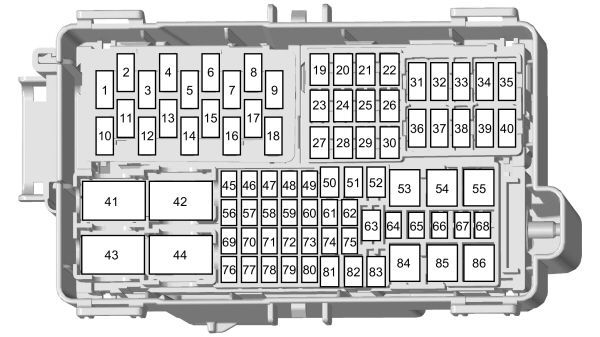

| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 5 A | USB port. |
| 2 | – | Není použito. |
| 3 | 5 A | USB port. |
| 4 | – | Není použito. |
| 5 | 5 A | USB port. |
| 6 | – | Není použito. |
| 7 | – | Není použito. |
| 8 | – | Není použito. |
| 9 | 10 A | Vyhřívaná zrcátka. |
| 10 | – | Není použito. |
| 11 | – | Není použito. |
| 12 | 15 A | Modul řízení vozidla. |
| 13 | 15 A | Modul řízení vozidla. |
| 14 | 15 A | Modul řízení vozidla. |
| 15 | – | Není použito. |
| 16 | 5 A | Dešťový senzor. |
| 17 | – | Není použito. |
| 18 | 20 A | Motor stěrače zadního okna. |
| 19 | – | Není použito. |
| 20 | – | Není použito. |
| 21 | 20 A | Vyhřívání zadního okna. |
| 22 | 20 A | Vyhřívání zadního okna. |
| 23 | 20 A | Dodatečné napájecí zásuvky. |
| 24 | 20 A | Dodatečné napájecí zásuvky. |
| 25 | 25 A | Motor stěrače předního okna. |
| 26 | 25 A | Motor stěrače předního okna. |
| 27 | – | Není použito. |
| 28 | – | Není použito. |
| 29 | – | Není použito. |
| 30 | – | Není použito. |
| 31 | – | Není použito. |
| 32 | – | Není použito. |
| 33 | – | Není použito. |
| 34 | – | Není použito. |
| 35 | – | Není použito. |
| 36 | – | Není použito. |
| 37 | – | Není použito. |
| 38 | – | Není použito. |
| 39 | – | Není použito. |
| 40 | – | Není použito. |
| 41 | – | Není použito. |
| 42 | 40 A | Relé zapínání/startování. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 43 | 10 A | Relé volitelného vybavení, které není z výroby. |
| 44 | 40 A | Relé zapalování/startování. |
| 45 | 10 A | Modul rozhraní volitelného vybavení, které není z výroby. |
| 46 | 15 A | Modul tažení přívěsu. |
| 47 | 5 A | Ohřívač napájený palivem. |
| 48 | – | Nepoužívá se. |
| 49 | 10 A | Spínač brzdového pedálu. |
| 50 | – | Nepoužívá se. |
| 51 | – | Nepoužívá se. |
| 52 | 30 A | Elektricky nastavitelné sedadlo řidiče. |
| 53 | 60 A | Baterie. |
| 54 | 60 A | Měnič napětí. |
| 55 | 50 A | Modul řízení systémů karoserie. |
| 56 | – | Nepoužívá se. |
| 57 | – | Nepoužívá se. |
| 58 | 10 A | Modul řízení rozhraní volitelného vybavení, které není z výroby. |
| 59 | 10 A | Systém monitorování mrtvého úhlu. |
| 60 | 10 A | Nepoužívá se. |
| 61 | 7,5 A | Tachograf. |
| 62 | 15 A | Modul rozhraní volitelného vybavení, které není z výroby. |
| 63 | 20 A | Dodatečné napájecí zásuvky. |
| 64 | – | Nepoužívá se. |
| 65 | – | Nepoužívá se. |
| 66 | 10 A | Systém relé rozšířeného odpojení. |
| 67 | – | Nepoužívá se. |
| 68 | 5 A | Modul tažení přívěsu. |
| 69 | 30 A | Systém elektronické asistence řízení. |
| 70 | – | Nepoužívá se. |
| 71 | 10 A | Vyhřívaná sedadla. |
| 72 | 10 A | Vyhřívaná sedadla. |
| 73 | 20 A | Modul adaptivních světlometů;
Nastavení polohy světlometů. |
| 74 | – | Nepoužívá se. |
| 75 | 10 A | Pojistková skříň napájení. |
| 76 | – | Nepoužívá se. |
| 77 | 5 A | Spínač světlometů. |
| 78 | – | Nepoužívá se. |
| 79 | 5 A | Relé zapalování/startování. |
| 80 | – | Nepoužívá se. |
| 81 | – | Nepoužívá se. |
| 82 | – | Nepoužívá se. |
| 83 | 15 A | Modul řízení systému dynamické kontroly vozidla. |
| 84 | 50 A | Modul řízení systémů karoserie. |
| 85 | – | Nepoužívá se. |
| 86 | 50 A | Modul řízení systémů karoserie. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 125 A | Modul řízení systémů karoserie. |
| 2 | 80 A | Systém elektronické asistence řízení. |
| 3 | 150 A | Přídavný ohřívač. |
| 4 | – | Nepoužívá se. |
| 5 | – | Nepoužívá se. |
| 6 | 150 A | Pojistková skříň v prostoru pro cestující. |
| 7 | 60 A | Rekreační vozidlo. |
| 8 | – | Baterie. |
| 9 | 470 A | Měnič stejnosměrného proudu na stejnosměrný proud. |
| 10 | 300 A | Pojistková skříň v motorovém prostoru. |
| 11 | – | Nepoužívá se. |
| 12 | 150 A | Pojistková skříň v prostoru řidiče. |
| 13 | – | Relé pro snížení zatížení. |
| 14 | 180 A | Přídavné napájecí zásuvky 1. |
| 15 | 60 A | Přídavné napájecí zásuvky 2. |

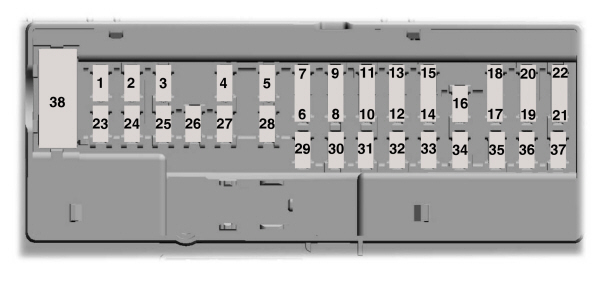

| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | – | Nepoužívá se. |
| 2 | 10 A | Měnič napětí. |
| 3 | 7,5 A | Spínač elektrického okna;
Elektrická vnější zrcátka. |
| 4 | 20 A | Nepoužívá se. |
| 5 | – | Nepoužívá se. |
| 6 | 10 A | Nepoužívá se. |
| 7 | 10 A | Nepoužívá se. |
| 8 | 5 A | Telematický modem. |
| 9 | 5 A | Senzor narušení;
Zadní klimatizace vozidla. |
| 10 | – | Nepoužívá se. |
| 11 | – | Nepoužívá se. |
| 12 | 7,5 A | Systém vytápění, větrání a klimatizace. |
| 13 | 7,5 A | Diagnostický konektor;
Sloupek řízení; Měřicí přístroj. |
| 14 | 15 A | Modul řízení energie baterie — MHEV. |
| 15 | 15 A | Modul SYNC 3. |
| 16 | – | Nepoužívá se. |
| 17 | 7,5 A | Tachograf. |
| 18 | 7,5 A | Nepoužívá se. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 19 | 5 A | Siréna alarmu napájená z baterie. |
| 20 | 5 A | Spínač zapalování. |
| 21 | 5 A | Ovládání ohřívače s pozitivním teplotním koeficientem. |
| 22 | 5 A | Modul ovládání systému upozornění pro chodce. |
| 23 | 30 A | Nepoužívá se. |
| 24 | 30 A | Nepoužívá se. |
| 25 | 20 A | Modul dveří řidiče. |
| 26 | 30 A | Modul dveří spolujezdce. |
| 27 | 30 A | Nepoužívá se. |
| 28 | 30 A | Nepoužívá se. |
| 29 | 15 A | Nepoužívá se. |
| 30 | 5 A | Nepoužívá se. |
| 31 | 10 A | Diagnostický konektor;
Přijímač klíče s dálkovým ovládáním. |
| 32 | 20 A | Rádio. Telematický modul. |
| 33 | – | Nepoužívá se. |
| 34 | 30 A | Tachograf;
Centrum zpráv; Ohřívač s pozitivním teplotním koeficientem; Měnič stejnosměrného proudu na střídavý proud; Kamera systému udržování jízdního pruhu; Systém parkovací asistence; Sloupek řízení. |
| 35 | 5 A | Nepoužívá se. |
| 36 | 15 A | Systém parkovací asistence;
Kamera systému udržování jízdního pruhu; Modul ovládání sloupku řízení. |
| 37 | 20 A | Nepoužívá se. |
| 38 | 30 A | Elektrická okna. |
Vozy vyrobené od 19.04.2021
Brzy bude přidáno
O Ford Transit a Tourneo Custom (2021-2022)
Ford Transit a Tourneo Custom (2021-2022) jsou oblíbené modely dodávek a minivanů, které nabízejí vynikající kombinaci prostoru, komfortu a výkonu. Tato vozidla jsou navržena tak, aby vyhovovala potřebám různých typů zákazníků, od podnikatelů po rodiny. Jsou vybavena moderními technologiemi a bezpečnostními prvky, které zvyšují pohodlí a bezpečnost během jízdy. Pokud jde o motory, tyto modely jsou dostupné s různými možnostmi, včetně efektivních dieselových motorů, které poskytují dostatečný výkon a úsporu paliva. Vnitřní prostor je flexibilní a umožňuje různé konfigurace sedadel, což zvyšuje jejich praktičnost.
Schéma pojistkové skříně Ford Transit a Tourneo Custom
Tato stránka zobrazuje schéma pojistkové skříně pro modely Ford Transit a Tourneo Custom. Pojistková skříň se obvykle nachází v motorovém prostoru a v kabině vozidla, což umožňuje snadný přístup k pojistkám. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
