Ford Fusion (2002-2018) – pojistková skříňka

Ford Fusion (2002-2012) – schéma pojistek

Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Fusion (2002-2012) je pojistka F29 v pojistkové skříňce na přístrojové desce.

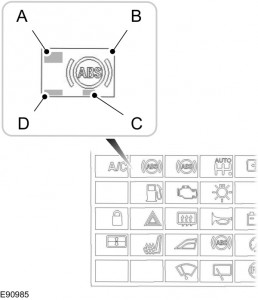

Štítek pojistky

A Číslo pojistky
B Chráněné obvody
C Poloha ( L = levá a R = pravá)
D Jmenovitá hodnota pojistky (ampéry)

Symbol	Popis
	Zkontrolujte příručku majitele
	Airbag
	ABS
	Mlhová světla
	Dálková světla
	Mlhová světla
	Ovládání osvětlení
	Stěrače
	Zadní stěrač
	Vyhřívané čelní sklo
	Vyhřívané zadní sklo
	Vyhřívaná vnější zrcátka
	Elektrická vnější zrcátka
	Elektrická okna
	Nepoužívá se
	Vyhřívaná sedadla
	Motor ventilátoru
	Klimatizace

	Zapalovač cigaret
	Klaksón
	Denní světla
	Automatická převodovka nebo Durashift EST
	Řízení motoru (nafta) nebo katalyzátor
	Startovací motor
	Audio systém a diagnostická zásuvka
	Řízení motoru nebo elektronický modul
	Palivové čerpadlo
	Přídavné topení; Žhavicí svíčky; Relé vstřikovacího čerpadla.
	Baterie a nabíjecí systém
	Sada ukazatelů; Úspora baterie; Osvětlení registrační značky; Obecný elektronický modul (GEM).
	Boční a zadní světla
	Centrální zamykání a klaksón
	Výstražná světla a směrovky
	Zapalování
	Modul pro tažení přívěsu
	Durashift EST
	Brzdová světla
	Zpětné světlo

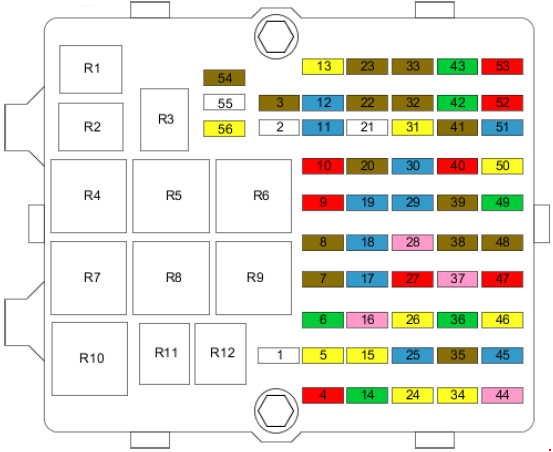

Pojistková skříňka na přístrojové desce

Číslo	Ampéry [A]	Popis
F1	–	–
F2	–	Modul tažného zařízení
F3	7,5	Osvětlení
	–	Modul tažného zařízení
F4	10	Klimatizace, motor ventilátoru
F5	20	ABS, ESP
F6	30	ABS, ESP
F7	7,5	Automatická převodovka
	15	Automatická převodovka
F8	7,5	Elektrická zrcátka
F9	10	Levý potkávací světlomet
F10	10	Pravý potkávací světlomet
F11	15	Denní světla
F12	15	Řízení motoru
F13	20	Řízení motoru, katalyzátor
F14	30	Startovací motor
F15	20	Palivové čerpadlo
F 16	3	Řízení motoru (paměť PCM)
F17	15	Spínač světel
F18	15	Rádio, diagnostická zásuvka
F19	15	Denní světla
F20	7,5	Sada směrových světel; Úspora baterie; Osvětlení registrační značky; Obecný elektronický modul.
F21	–	–
F22	7,5	Obrysová a boční světla (levá)
F23	7,5	Obrysová a boční světla (pravá)
F24	20	Centrální zamykání; Výstražná siréna; Modul GEM (TV).
F25	15	Výstražná světla; Směrová světla (modul GEM).
F26	20	Vyhřívané zadní sklo (modul GEM)
F27	10	Klaksón (modul GEM)
	15	Klaksón (modul GEM)
F28	3	Baterie, nabíjecí systém
F29	15	Zapalovač cigaret
F30	15	Zapalování
F31	10	Spínač světel
	20	Modul tažného zařízení
F32	7,5	Vyhřívané zrcátko
F33	7,5	Sada směrových světel; Úspora baterie; Osvětlení registrační značky; Obecný elektronický modul.
F34	20	Otevírací střecha
F35	7,5	Vyhřívaná přední sedadla
F36	30	Elektrická okna
F37	3	ABS, ESP
F38	7,5	Obecný elektronický modul (svorka 15)
F39	7,5	Airbag

F40	7,5	Převodovka
	10	Přední světlomety
F41	7,5	Automatická převodovka
F42	30	Vyhřívané čelní sklo
F43	30	Vyhřívané čelní sklo
F44	3	Rádio, diagnostická zásuvka (svorka 75)
F45	15	Brzdová světla
F46	20	Přední stěrač
F47	10	Zadní stěrač
	10	Přední stěrač (Hi.)
F48	7,5	Náhradní žárovky
F49	30	Motor ventilátoru
F50	20	Mlhová světla
F51	15	Dodatečná napájecí zásuvka
F52	10	Levý dálkový světlomet
F53	10	Pravý dálkový světlomet
F54	7,5	Modul tažného zařízení
F55	–	–
F56	20	Modul tažného zařízení
Relé
R1	Elektrická zrcátka
	Osvětlení
R2	Vyhřívané čelní sklo
	Přední světlomety
R3	Zapalování
	Denní světla
R4	Přední potkávací světlomet
	Zapalování
R5	Dálkový světlomet
	Motor zapalování
R6	Palivové čerpadlo
	Sklopné zrcátko
R7	Motor zapalování
	Vyhřívané čelní sklo
R8	Chladicí ventilátor
	Denní světla
	Motor zapalování
R9	Denní světla
	Řízení motoru
R10	Nabíjecí systém
	Sklopné zrcátko
R11	Řízení motoru
	Palivové čerpadlo
R12	Elektrická zrcátka
	Relé úspory baterie

Pojistková skříňka v motorovém prostoru

Č.	Ampéry [A]	Popis
F1	80	Přídavné topení (РТС)
F2	60	Přídavné topení (РТС), TCU
F3	60	Přídavné topení (РТС); Žhavicí svíčka.
F4	40	Chladicí ventilátor, klimatizace
F5	60	Osvětlení, obecný elektronický modul (GEM)
F6	60	Zapalování
F7	60	Motor, osvětlení
F8	60	Vyhřívané čelní sklo; ABS; ESP.

Pojistková skříňka v motorovém prostoru

Č.	Popis
R1	Klimatizace
R2	Ventilátor chlazení
R3	Přídavné topení (РТС)
	Rezervní lampy
R4	Přídavné topení (РТС)

Ford Fusion (2013-2018) – schéma pojistek

Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Fusion (2013-2018) je pojistka 10 v pojistkové skříňce na přístrojové desce.

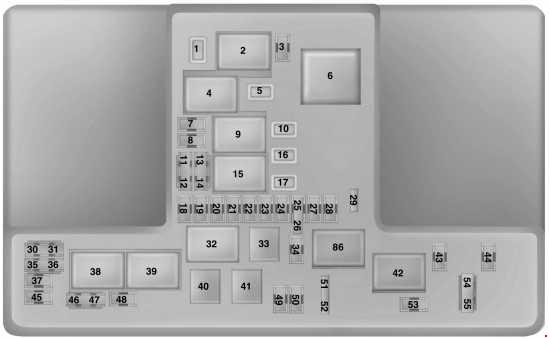

Schéma napájení

Schéma napájení se nachází v motorovém prostoru. Má pojistky s vysokým proudem, které chrání hlavní elektrické systémy vozidla před přetížením.

Číslo	Ampéráže [A]	Popis
1	30	2015-2018: Panoramatická střecha
	25	2013-2014: Motor stěrače č. 2
3	15	Senzor deště
5	20	Napájecí bod 3 – Zadní část konzoly
7	20	Modul řízení pohonného systému – výkon vozidla 1 Výkon modulu řízení pohonného systému
8	20	Modul řízení pohonného systému – výkon vozidla 2 Emisní komponenty
10	20	Napájecí bod 1 – přední část řidiče
11	15	Modul řízení pohonného systému – výkon vozidla 4 Zapalovací cívky
12	15	Modul řízení pohonného systému – výkon vozidla 3 Nepodléhající emisím
13	10	2013-2016: Modul řízení pohonného systému – výkon vozidla 5 (kromě hybridního)
14	10	2013-2016: Modul řízení pohonného systému – výkon vozidla 6 (kromě hybridního)
16	20	Napájecí bod 2 – konzola
17	20	Hybrid (2013-2016): olej převodovky
18	10	kromě hybridního motoru: 2013-2014: modul řízení pohonného systému – udržení aktivního výkonu Hybrid: modul řízení pohonného systému a hybridní pohonný systém udržení aktivního výkonu Modulu baterie
19	10	Elektronická asistence řízení v režimu Run-Start
20	10	2017-2018: Adaptivní tempomat 2013-2016: Osvětlení Run / Start
21	15	kromě hybridního: Kontrola funkce; Spuštění převodovky; Spuštění/zastavení olejové pumpy převodovky; Hybrid: 2013-2014: Modul řízení funkce hybridu; Spuštění pohonného systému; 2015-2018: Spínač start-stop převodovky; Invertor HEV.
22	10	kromě hybridního: Solenoid spojky klimatizace
23	15	Spuštění-start; Systém informování o mrtvém úhlu; Kamera pro couvání; Displej na čelním skle (Head-Up); Modul stabilizace napětí; Aktuátor převodovky; Adaptivní tempomat.
24	10	Hybrid: olejová pumpa převodovky se spuštěním
25	10	Systém prevence zablokování kol během spuštění
26	10	Modul řízení pohonného systému se spuštěním
27	10	Hybrid: Elektromagnetická ventilová ventilace
28	–	–
29	5	kromě hybridní verze: 2015-2018: Monitorování proudění vzduchu (kromě hybridní verze)
	15	Hybrid: 2013-2016: Výkon vozidla s hybridním obsahem 5
30	–	–
31	–	–
34	–	–

35	15	Hybrid: Ventilátor nabíječky
36	15	Hybrid: Ventilátor elektrické baterie řídicí jednotky
37	–	–
43	–	–
44	–	–
45	5	Hybrid: monitor čerpadla podtlaku
46	10	kromě hybridního: 2013-2014: Alternátor Hybrid: Světelný prstenec nabíjecí zásuvky
47	10	kromě hybridního: 2013-2014: Spínač/zámek brzdy Hybrid: spínač/zámek brzdy
48	20	kromě hybridního: 2013-2014: Klaksón Hybrid: Klaksón
49	5	kromě hybridního: 2013-2014: Monitorování proudění vzduchu Hybrid: 2015-2018: Monitorování proudění vzduchu
50	20	kromě hybridního: 2015-2018: Klaksón
	15	Hybrid: 2017-2018: Výkon vozidla s hybridním obsahem 5; Ventilátor řídicí jednotky energie baterie.
51	15	Hybrid: výkon vozidla s hybridním obsahem 1; Řídicí jednotka hybridního pohonného systému.
52	15	Hybrid: napájení vozidla s hybridním obsahem 2 Řídicí jednotka energie baterie
53	10	2013-2016: Elektrická sedadla
54	10	kromě hybridního: 2015-2018: spínač zapnutí brzdy Hybrid: výkon vozidla s hybridním obsahem 3 Čerpadlo chladicí kapaliny
55	10	kromě hybridního: 2015-2018: senzor ALTIbrido: výkon vozidla s hybridním obsahem 4 Kompresor klimatizace Ohřívač s pozitivním teplotním koeficientem (PHEV) Senzor vlhkosti (PHEV)
Relé
2	Relé startéru
4	Relé motoru ventilátoru
6	–
9	Relé řídicí jednotky pohonného systému
15	Relé startování
32	kromě hybridního: relé elektrického ventilátoru 1 Hybrid: relé chladicího ventilátoru
33	kromě hybridního: relé spojky klimatizace
38	kromě hybridního: relé elektrického ventilátoru 2 Hybrid: relé čerpadla podtlaku č. 1
39	kromě hybridního: relé 2 a 3 cívky elektrického ventilátora Hybrid: relé čerpadla podtlaku č. 2
40	kromě hybridního: 2015-2018: relé klaksónu 2013-2014: relé čerpadla paliva Hybrid: relé čerpadla paliva
41	kromě hybridního: 2013-2014: relé klaksónu Hybrid: relé klaksónu
42	kromě hybridního: 2015-2018: relé cívky čerpadla paliva
86	–

O Ford Fusion (2002-2018)

Ford Fusion, vyráběný v letech 2002 až 2018, je kompaktní automobil, který se stal oblíbeným díky své spolehlivosti a praktičnosti. Tento model nabízel různé možnosti motorů, včetně benzínových a dieselových variant, které poskytovaly vyvážený výkon a efektivnost. Ford Fusion byl známý svým pohodlným interiérem a moderními technologiemi, které zvyšovaly komfort jízdy. Díky svým kompaktním rozměrům byl ideální pro městské prostředí, přičemž stále poskytoval dostatek prostoru pro pasažéry a zavazadla.

Schéma pojistkové skříňky Ford Fusion

Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Fusion, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Diagramy poskytují podrobné informace o číslech pojistek, jejich ampéráži a komponentech, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
