Ford Aspire (1994-1997) – pojistková skříňka
Schéma pojistek a relé – Ford Aspire
Týká se nových vozidel v letech:
1994, 1995, 1996, 1997.
Hlavní blok pojistek
Pro odstranění hlavního bloku pojistek a výměnu pojistky:
- Odpojte záporný kabel baterie.
- Odšroubujte matice na obou koncích.
- Zvedněte blok pojistek a otevřete boční kryty bloku pojistek.
- Odšroubujte šrouby na obou stranách bloku.
- Vyměňte pojistku za novou se stejnou hodnotou.
Pro instalaci bloku pojistek:
- Umístěte kryt bloku pojistek zpět na své místo a utáhněte šrouby na obou stranách.
- Upevněte matice na obou koncích bloku pojistek.
- Znovu připojte záporný kabel baterie.
| Číslo | Ampéráž [A] | Popis |
| 1 | 30 | Ventilátor chlazení |
| 2 | 60 | ABS |
| 3 | 80 | Diagnostický monitor airbagů, |
| Řídicí jednotka systému proti zablokování, | ||
| Relé systému proti zablokování, | ||
| Audio systém, | ||
| Rezervní žárovka, | ||
| Jednotka brzdového systému, | ||
| Relé motoru ventilátoru, | ||
| Žárovka pro zatížení, | ||
| Centrální jednotka, | ||
| Zapalovač cigaret, | ||
| Relé ventilátoru chlazení, | ||
| Relé denních světel, | ||
| Směrovky, | ||
| Přední poloha žárovky, | ||
| Přední stěrač a ostřikovač, |
| Kontrolní žárovka, | ||
| Klaksón, | ||
| Zapalovací cívka, | ||
| Osvětlení (spínač klimatizace, panel, spínač zadního odmrazovače, indikátor změny převodového stupně), | ||
| Kontrolky na přístrojové desce (připravenost airbagů, systém proti zablokování, brzdový systém, nabíjení, kontrola motoru, palivo, tlak oleje, zadní odmrazovač, bezpečnostní pás, otáčkoměr), | ||
| Vnitřní žárovka, | ||
| Žárovka evidenčního čísla, | ||
| Modul řízení systému trakce, | ||
| Zadní odmrazovač, | ||
| Relé zadního odmrazovače, | ||
| Zadní stěrač a ostřikovač, | ||
| Zadní žárovka, | ||
| Relé zadních světel, | ||
| Směrovky, | ||
| Brzdové světlo | ||
| 4 | 30 | Diagnostický monitor airbagů, |
| Modul řízení systému trakce | ||
| 5 | 30 | Světlomety |

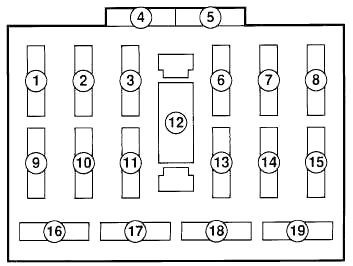

Panel pojistek v přístrojové desce
| Číslo | Ampéráže [A] | Popis |
| 1 | 10 | Systém airbagů, |
| Systém prevence zablokování kol, | ||
| Relé systému proti zablokování, | ||
| Relé motoru ventilátoru, | ||
| Relé chladicího ventilátoru, | ||
| Hlavní relé zapalování | ||
| 2 | 15 | Náhradní lampy, |
| Centrální jednotka, | ||
| Směrovky, | ||
| Kontrolky na přístrojové desce (připravenost airbagů, systém proti zablokování, brzdový systém, nabíjení, kontrola motoru, tlak oleje, bezpečnostní pás, zadní odmrazovač, změna převodového stupně), | ||
| Ukazatele na přístrojové desce (palivo, aktivátor převodovky, otáčkoměr, směrovky), | ||
| směrovky, | ||
| Relé zadního odmrazovače | ||
| 3 | 20 | Odmrazovač zadního okna |
| 4 | 20 | Náhradní pojistka |
| 5 | 15 | Náhradní pojistka |
| 6 | – | – |
| 7 | 15 | Přední mlhová světla |
| 8 | – | – |
| 9 | – | – |
| 10 | 20 | spínač klimatizace |
| relé klimatizace | ||
| Motor ventilátoru kondenzátoru, |
| Stěrače a ostřikovače čelního skla | ||
| 11 | 15 | Skupina motoru ventilátoru, |
| Systém denního svícení, | ||
| Stěrač a ostřikovač zadního skla | ||
| 12 | 30 | Motor ventilátoru klimatizace |
| 13 | 15 | Havarijní světla |
| 14 | 15 | Jednotka systému proti zablokování, |
| Světla brzd, | ||
| Žárovka osvětlení, | ||
| Klaksón | ||
| 15 | 15 | Přední boční světla, |
| osvětlení přístrojové desky, | ||
| Žárovky evidenčního čísla, | ||
| Parkovací světla, | ||
| Zadní světla, | ||
| Rozsviťte kontrolku | ||
| 16 | 15 | Audio systém, |
| Zapalovač cigaret | ||
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Audio systém, |
| Rezervní žárovky, | ||
| Centrální modul, | ||
| Vnitřní topná žárovka Modul řízení systému trakce |
Spínač obvodu
Systémy klimatizace vyžadují vysoký proud. Pokud je jmenovitý proud překročen, spínač ochrany se otevře.

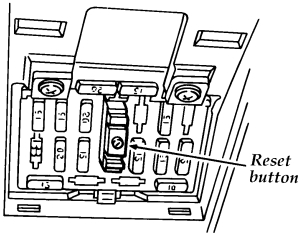

Pokud je obvod přerušen automatickým spínačem, deaktivujte všechny spínače topení a klimatizace a obnovte obvod stisknutím tlačítka pro obnovení umístěného na vnitřním panelu pojistek.
O Ford Aspire (1994-1997)
Ford Aspire, vyráběný v letech 1994 až 1997, je kompaktní automobil, který byl známý svou úsporností a praktičností. Tento model byl dostupný ve dvou karosářských verzích – třídveřový hatchback a pětidveřový hatchback. Ford Aspire byl vybaven benzínovými motory o objemu 1,3 litru, které poskytovaly dostatečný výkon pro městskou jízdu. Díky své jednoduché konstrukci a spolehlivosti se stal oblíbeným vozidlem pro řidiče, kteří hledali cenově dostupné a efektivní řešení pro každodenní dojíždění.
Schéma pojistkové skříně Ford Aspire
Tato stránka zobrazuje schéma pojistkové skříně pro Ford Aspire, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto modelu obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro udržení funkčnosti a bezpečnosti vozidla, proto je důležité věnovat jí pozornost.
