Ford Escape (2001-2022) – pojistková skříňka
2001, 2002, 2003, 2004, 2005, 2006, 2007.
Pojistková skříňka v kabině
Pojistkový panel se nachází v zadním levém panelu (2001-2004) nebo na pravé straně středové konzoly, vedle přístrojové desky (2005-2007). Odstraňte kryt panelu, abyste získali přístup k pojistkám. K vyjmutí pojistky použijte nástroj na vyjímání pojistek, který je umístěn na krytu pojistkového panelu.

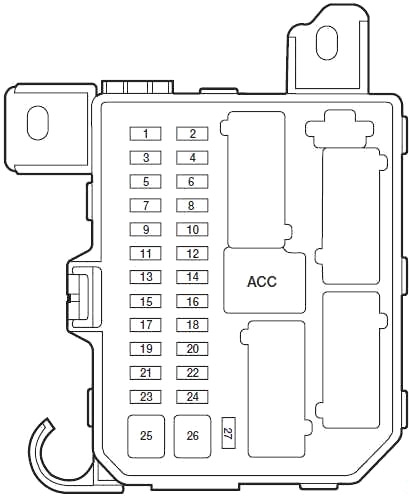

Schéma 2001-2004
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 5 | Elektromagnetický ventil pro kontrolu expanzní nádrže |
| 2 | 5 | Relé ventilátoru (cívka), spínač tlaku pro PCM, relé ventilátoru (cívka), zadní relé odmrazování (cívka; do roku 2002) |
| 3 | 10 | Motor zadního stěrače, motor zadního ostřikovače, relé zadního stěrače (cívka) |
| 4 | 10 | Modul řízení pohonu všech kol, Cluster (varování o kontrole limitů) |
| 5 | 5 | Jednotka ABS (EVAC & FILL), jednotka ASC, modul řízení limitů (RCM), hlavní software ASC pro jednotku ASC, spínač hodinové pružiny (situace k roku 2003) |
| 6 | 10 | Jednotka blikače, světla zpátečky, modul parkovací asistence (PAM; od roku 2003) |
| 7 | 10 | Pasivní přijímač-vysílač proti krádeži (PATS), modul řízení limitů, pojistka EWG (situace k roku 2003) |
| 8 | 10 | Cluster, relé zámku převodovky (cívka), signál O/D pro PCM, GEM (od roku 2003), automatické zrcadlo E/C (od roku 2003) |
| 9 | 3 | Relé PCM (cívka), relé ventilátoru 1, 2, 3 (cívka), relé klimatizace (cívka) |
| 10 | 20 | Motor předního stěrače, motor předního ostřikovače |
| 11 | 10 | Relé ACC (cívka), cívka zámku klíče, GEM, relé IGN (cívka; do roku 2002), relé startéru (cívka; do roku 2002) |
| 12 | 5 | Rádio, hodiny (do roku 2002) |
| 13 | — | Nepoužívá se |
| 14 | 20 | Zapalovač |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 15 | 15 | Relé světel polohy, světla polohy přední, světla registrační, světla zadní, relé světel polohy (cívka), pojistka přívěsu, pojistka osvětlení |
| 16 | 10 | Cluster, zrcadlo napájení, GEM, vyhřívaná sedadla (situace k 2003) |
| 17 | 15 | Motor střešního okna |
| 18 | 5 | Osvětlení: Cluster, Skupina topení, Rádio, Spínač nouzového osvětlení, Spínač zadního odmrazování, Spínač 4WD, Spínač předních mlhových světel |
| 19 | 10 | Zesilovač subwooferu |
| 20 | 15 | Směrová světla, boční přední směrová světla, přední směrová světla, zadní směrová světla, směrová světla přívěsu, blikač |
| 21 | 10 | Světla polohy přívěsu |
| 22 | 15 | Nepoužívá se |
| 23 | 20 | od 2002: Relé klaksonu |
| 15 | do 2001: Klakson | |
| 24 | 15 | Světla brzdová, vysoké brzdové světlo, brzdové světlo přívěsu, jednotka ABS, jednotka ASC (spínač polohy brzdového pedálu), PCM, elektromagnet převodovky |
| 25 | 30 | Motory elektrických oken |
| 26 | 30 | Motory elektrického zámku, GEM (cívka relé zámku dveří), sedadlo, relé 4WD (situace k 2003) |
| 27 | 10 | GEM, Audio, Cluster, Osvětlení interiéru, Mapové světlo, Cargo světlo, Datalink připojení (situace k 2003) |
| ACC | Relé příslušenství | |
Schéma 2005-2007
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Světla tažného zařízení |
| 2 | — | Nepoužívá se |
| 3 | 15 | Světla polohy přední a zadní |
| 4 | 10 | Startování |
| 5 | 2 | Modul řízení systému pohonu (relé PCM), relé čerpadla paliva, relé hlavního ventilátoru, relé ventilátoru vysoká/nízká rychlost 2, modul PATS |
| 6 | 15 | Centrální brzdové světlo (CHMSL), brzdová světla, PCM, systém proti zablokování (ABS), kontrola rychlosti, spínač zapnutí/vypnutí brzdy |
| 7 | 10 | Sada ukazatelů, diagnostický konektor, spínač napájení zrcátka, rádio |
| 8 | 5 | od 2007: Ventil pro odvodnění nádrže |
| 9 | 30 | Elektrické zámky dveří, elektrická sedadla |
| 10 | 15 | Vyhřívaná zrcátka |
| 11 | 15 | Otevírací střecha, elektrochromatické zrcátko |
| 12 | 5 | Rádio |
| 13 | — | Nepoužívá se |
| 14 | — | Nepoužívá se |
| 15 | 30 | Elektrická okna |
| 16 | 15 | Subwoofer |
| 17 | 15 | Světla potkávací |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 18 | 10 | 4WD |
| 19 | — | Nepoužívá se |
| 20 | 15 | Klakson |
| 21 | 10 | do roku 2006: Motor stěrače zadního skla, stěrač zadního skla |
| 15 | od roku 2007: Motor stěrače zadního skla, stěrač zadního skla | |
| 22 | 10 | Přístrojový panel |
| 23 | — | Nepoužívá se |
| 24 | 20 | Zapalovač |
| 25 | 20 | Motor stěrače předního skla, tryskový systém stěrače předního skla |
| 26 | 5 | Spínač režimu klimatizačního systému |
| 27 | 5 | Ventil pro odvodnění nádrže (do roku 2006), Spínač zrušení regulace rychlosti |
| 28 | 10 | Přístrojový panel |
| 29 | 10 | Asistence při parkování vzadu |
| 30 | — | Nepoužívá se |
| 31 | — | Nepoužívá se |
| 32 | 10 | Blokování převodovky brzdy |
| 33 | 15 | Modul airbagu, kontrolka deaktivace airbagu spolujezdce (PAD), senzor klasifikace spolujezdce (OCS) |
| 34 | 5 | Modul ABS, Evac and Fill, Regulace rychlosti |
| 35 | 5 | Modul vyhřívaných sedadel, 4WD |
Pojistková skříňka v motorovém prostoru
Pojistková skříňka pro distribuci napájení se nachází v motorovém prostoru.
Schéma 2001-2004
| Pojistka | Ampér [A] | Popis |
|---|---|---|
| Pojistka | Ampér [A] | Popis |
| Klakson | 15 | Klakson |
| H/L LH | 15 | Světlomet (vysoký/nízký levý, dálková světla) |
| H/L RH | 15 | Světlomet (vysoký/nízký pravý, dálková světla) |
| EWG | 5 | EWG (KPWR) |
| ON GO | 15 | HEGO 1,2, CMS 1,2, VMV |
| PALIVO | 20 | Čerpadlo paliva, EWG (FPM) |
| SEDADLA HTD | 30 | Vyhřívaná sedadla (pokud jsou přítomna) |
| INJ | 30 | EEC (VPWR), EVR, MAF, I AC, setto, pojistka HEGO (situace k 2003) |
| HLAVNÍ | 120 | Hlavní |
| ALT | 15 | Alternátor/regulátor |
| DRL | 15 | Jednotka denního svícení (DRL) (napájení), relé DRL |
| DRL2 | 15 | Modul DRL |
| HLEV | 10 | DHLEV |
| PWR 1 | 15 | Bod pomocného napájení |
| MLHA | 20 | Mlhovky, směrovka mlhových světel |
| Klimatizace | 15 | Ovládání klimatizace |
| ABS | 25 | Systém proti zablokování (ABS) SOL, EVAC & FILL (situace k 2003) |
| PWR 2 | 15 | Bod pomocného napájení |
| HLAVNÍ IG | 40 | Motor startéru |
| HTR | 40 | Motor ventilátoru, relé motoru ventilátoru |
| BTN 1 | 40 | JB – Relé příslušenství, rádio, relé TNS, zapalovač cigaret, přístrojová deska, zrcadlo napájení, GEM, relé zpoždění příslušenství (situace k 2003), elektrická okna (situace k 2003), střešní otvor (situace k 2003), hodiny (do 2002) |
| Pojistka | Ampéry [A] | Popis |
|---|---|---|
| (ABS) | 60 | Motor ABS, EVAC & FILL (situace k 2003) |
| BTN 2 | 40 | JB – Rádio, CD měnič, Cluster, Stropní světla, Mapová světla, Cargo světla, Relé klaksonu (od 2003), GEM, Zámky napájení (od 2003), Kontrola rychlosti (od 2003) |
| HLAVNÍ VENTILÁTOR | 40 (2,0 l) 50 (3,0 l) |
Hlavní ventilátor |
| RDEF | 30 | Zadní odmrazování |
| PŘÍDAVNÝ VENTILÁTOR | 40 (2,0 l) 50 (3,0 l) |
Přídavný ventilátor |
| HLAVNÍ EWG ISO | Relé EWG | |
| PUMPA PALIVA ISO | Relé palivové pumpy | |
| HLAVNÍ VENTILÁTOR ISO | Relé ovládání ventilátoru při nízké rychlosti (motor 2,0 l) | |
| Relé ovládání ventilátoru při vysoké rychlosti (motor 3,0 l) | ||
| PŘIDAT ISO VENTILÁTOR | Relé ovládání ventilátoru při vysoké rychlosti (motor 2,0 l) | |
| Relé ovládání ventilátoru při nízké rychlosti (motor 3,0 l) | ||
| DEF RELÉ ISO | Relé zadního odmrazování | |
| ST RELÉ ISO | Relé startovacího motoru | |
| PŘIDAT VENTILÁTOR 2 ISO | Relé ovládání ventilátoru při vysoké rychlosti 2 (motor 3,0 l) | |
| Relé ovládání ventilátoru při střední rychlosti (motor 2,0 l) | ||
| RELÉ ANTI-MLHA MICRO | Relé mlhových světel | |
| RELÉ KLIMATIZACE MICRO | Relé kompresoru klimatizace | |
| RELÉ H/L MICRO | Světlomet (vysoký/nízký, pravý/levý relé) | |
| DIODA | — | |
| DIODA | — | |

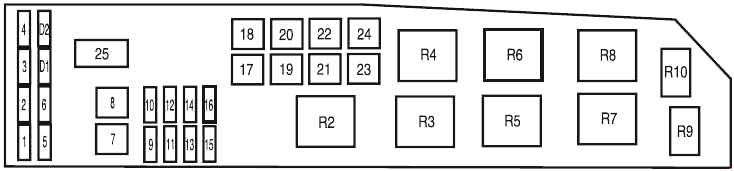

Schéma 2005-2007
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | — | Nepoužívá se |
| 2 | 25 | Výkon světlometu |
| 3 | 25 | Dálková světla, směrovky, vnitřní světla, výkon světlometů |
| 4 | 5 | Udržuje napájení (KA PWR) |
| 5 | 15 | Vyhřívané senzory kyslíku ve výfukových plynech (HEGO) |
| 6 | 20 | Čerpadlo paliva |
| 7 | 40 | Relé RUN/ACC – zrcadlo elektrochromatické, zapalovač cigaret, přední a zadní stěrače |
| 8 | 30 | Modul řízení pohonného systému (PCM), vstřikovače a cívka |
| 9 | 15 | Alternátor |
| 10 | 30 | Vyhřívaná sedadla |
| 11 | 10 | PCM |
| 12 | 20 | Bod výkonu |
| 13 | 20 | Mlhovky |
| 14 | 15 | Ovládání klimatizace, relé klimatizace |
| 15 | 30 | Elektromagnetický ventil proti zablokování brzdového systému (ABS) |
| 16 | 25 | Panel pojistek I/P (RUN/START) |
| 17 | 50 | Zapalování (hlavní) |
| 18 | 40 | Motor ventilátoru |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 19 | 40 | Relé přídavné zpoždění – subwoofer a 4WD, světla s tlumeným světlem |
| 20 | 60 | ABS |
| 21 | 40 | Klakson, CHMSL, přístrojový panel, zámky napájení a elektrická sedadla |
| 22 | 40 (I4) 50 (V6) |
Ventilátor chlazení |
| 23 | 40 | Ohřívač zadního skla, relé světel na poloze |
| 24 | 40 (I4) 50 (V6) |
Ventilátor s vysokou/nízkou rychlostí |
| 25 | — | Koule |
| R2 | Relé PCM | |
| R3 | Relé čerpadla paliva | |
| R4 | Relé ventilátoru chlazení | |
| R5 | Relé ventilátoru s vysokou/nízkou rychlostí 1 | |
| R6 | Relé motoru ventilátoru | |
| R7 | Relé startéru | |
| R8 | Relé ventilátoru s vysokou/nízkou rychlostí 2 | |
| R9 | Relé mlhových světel | |
| R10 | Relé klimatizace | |
| D1 | Nepoužívá se | |
| D2 | Dioda klimatizace | |
Ford Escape (2008-2012) – schéma pojistky
Rok výroby: 2008, 2009, 2010, 2011, 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Ford Escape (2008-2012) je pojistka 20(?) v pojistkové skříňce.
Pojistková skříňka v kabině
Pojistková skříňka se nachází na pravé straně středové konzoly, vedle přístrojové desky.
| Č. | [A] | Popis |
| 1 | 30 | Není použit (rezervní) |
| 2 | 15 | Spínač / deaktivace brzdy |
| 3 | 15 | Modul SYNC ® |
| 4 | 30 | Panoramatická střecha |
| 5 | 10 | Osvětlení klávesnice, blokování brzdy (BSI), panel pojistek v kabině, SPDJB |
| 6 | 20 | Směrovky, brzdová světla |
| 7 | 10 | Hlavní světla (levé) |
| 8 | 10 | Hlavní světla (pravé) |
| 9 | 15 | Vnitřní osvětlení |
| 10 | 15 | Osvětlení |
| 11 | 10 | Čtyřkolka |
| 12 | 7,5 | Spínač napájení zrcátka |
| 13 | 7,5 | až do 2008: Ventil pro odvodnění nádrže |
| 14 | 10 | FCIM (tlačítka rádia), modul předního displeje, modul GPS |
| 16 | 15 | Není použit (rezervní) |
| 17 | 20 | Všechny napájení motoru zámku, uvolnění zdvihacích dveří, uvolnění zdvihacího okna |
| 18 | 20 | Vyhřívané sedadlo |
| 19 | 25 | Stěrač zadního okna |
| 20 | 15 | Datová připojení |
| 21 | 15 | Mlhovky |
| 22 | 15 | Parkovací světla |
| 23 | 15 | Dálková světla |
| 24 | 20 | Relé klaksonu |
| 25 | 10 | Světla na požádání |
| 26 | 10 | Sada ukazatelů přístrojové desky |
| 27 | 20 | Startování |
| 28 | 5 | Rádio |
| 29 | 5 | Sada ukazatelů přístrojové desky |
| 30 | 5 | Zrušení přetížení |
| 31 | 10 | Modul kontroly omezení |
| 32 | 10 | Modul zadní kamery video |
| 33 | 10 | Spínač kontroly rychlosti |
| 34 | 5 | Spínač nastavení rychlosti, ABS |
| 35 | 10 | Čtyřkolka, EPAS (systém řízení), modul asistence parkování |
| 36 | 5 | Vysílač systému pasivního zabezpečení (PATS) |
| 37 | 10 | Kontrola klimatu |
| 38 | 20 | Subwoofer / Amp (audiophile rádio) |
| 39 | 20 | Rádio |
| 40 | 20 | Bod napájení přední |
| 41 | 15 | Spínače blokování dveří řidiče / spolujezdce, zrcadlo auto-tmavé, kompas, osvětlení prostředí, panoramatická střecha, displej kamery v zrcadle |
| 42 | 10 | Nepoužívané (rezervní) |
| 43 | 10 | Logika stěrače zadního skla, relé vyhřívaných sedadel, sada ukazatelů |
| 44 | 10 | Nepoužívané (rezervní) |
| 45 | 5 | Logika stěrače předního skla, relé motoru ventilátoru |
| 46 | 7,5 | OCS (omezení), PADI (omezení) |
| Spínač obvodu | ||
| 47 | 30 | Elektrická okna, panoramatická střecha |
| Relé | ||
| 48 | Relé příslušenství se zdržením | |
