Do 09.1999: Centrální zamykání, elektrická zrcátka Od 09.1999: Modul GEM
9
15
1) Nastavení výšky sedadla
25
2) Multifunkční spínač (vnější světlo)
10
15
Vyhřívané přední sedadlo
11
30
Elektrická okna, centrální zamykání
12
20
Motor stěrače, čerpadlo ostřikovače
13
15
1) Stop světlo, přístrojová deska
15
2) spínač stop světla, modul klimatizace, spínač převodovky (manuální převodovka), senzor polohy převodovky (automatická převodovka), elektromagnet ventilu ovládání topení, spínač vyhřívaného zadního skla, přístrojová deska
14
10
Airbag
15
10
1) Vyhřívaná zrcátka
7,5
2) Elektrická zrcátka
16
30
Motor ventilátoru topení
17
15
Směrová světla
18
15
1) Startování
15
2) Modul GEM, relé pomocné, relé hlavní, cívka zapalování DIS (1,3 l Endura – E, 1,25 a 1,4 l ZETEC – SE), modul pasivního alarmu (1,8 l Diesel Endura – DE)
19
10
1) Řízení motoru, rádio, alarm
7,5
2) Pojistka č. 30, rádio, hodiny, přístrojová deska
20
30
1) Ostřikovač světlometů
10
1) RHD: Dim / Dip
20
2) Spínač multifunkční (denní světla, vnější světla)
21
15
2) Od 09.1999: Centrální zamykání
22
10
Datový rozhraní konektor (DLC), rádio
42
15
2) Do 09.1999: modul GEM
10
2) Chladnička Van; od 09.1999: Relé chlazení, relé řízení odpařovače

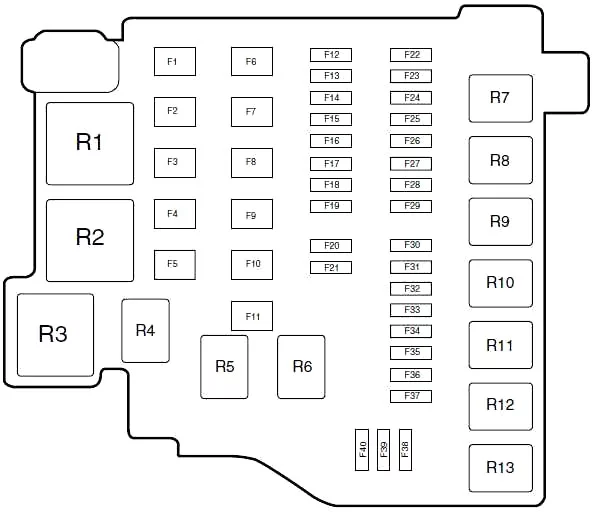

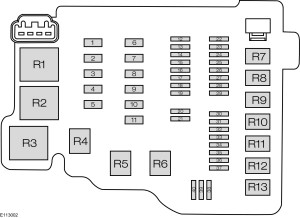

Ford Fiesta – diagram pojistkové skříňky – motorový prostor
Číslo
[A]
Popis
20
–
Dioda
21
–
–
22
–
–
23
10
Hlavní nosník vlevo
24
10
Hlavní nosník vpravo
25
10
Žárovka vlevo
26
10
Žárovka vpravo
27
10
Benzínové motory: Lambda sonda
15
Naftové motory: předehřívač paliva
28
15
1,8 l Diesel Endura – DE: modul PCM, EGR, relé žhavicích svíček, relé ventilátoru chlazení motoru, relé ventilátoru s vysokou rychlostí (s klimatizací), relé klimatizace, snímač rychlosti vozidla (VSS) Benzínové motory: relé palivového čerpadla, relé ventilátoru chlazení motoru, relé ventilátoru s vysokou rychlostí (s klimatizací), relé klimatizace, snímač rychlosti vozidla (VSS), modul pasivního alarmu (1,25 L ZETEC – SE 1,3 L Endura – DE), modul PCM, snímač hmotnostního průtoku vzduchu (MAF; 1,4 l ZETEC – SE), regulační klapka vzduchu na volnoběh, vstřikovač, odvzdušňovací klapka nádrže
Napájení vysoké kvality (vozidla se systémem Start-Stop).
29
20
Zadní napájecí bod
30
20
Zapalovač cigaret
31
–
Není používáno
32
–
Není používáno
33
–
Není používáno
34
20
Přístup bez klíče
35
20
Přístup bez klíče
36
15
Klíč na zapínání
37
–
Není používáno
38
–
Není používáno
39
–
Není používáno
40
–
Není používáno
41
–
Není používáno
42
7,5
Zadní kamera
43
10
Aktivní zastavení ve městě
44
7,5
Indikátor deaktivace airbagu spolujezdce.
45
–
Není používáno
46
–
Není používáno
47
–
Není používáno
48
–
Není používáno
49
–
Není používáno

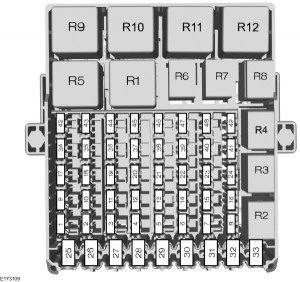

Relé
Popis
R1
Startování
R2
Zapalovač cigaret
R3
Nepoužívá se
R4
Město aktivní
R5
Nepoužívá se
R6
Přístup bez klíče (volitelné vybavení).
R7
Přístup bez klíče (startování).
R8
Body napájení pomocné zadní
R9
Nepoužívá se
R10
Nepoužívá se
R11
Nepoužívá se
R12
Nepoužívá se
Ford Fiesta – schéma pojistkové skříňky
Rok výroby: 2022.
Vozy vyrobené od 22.11.2021

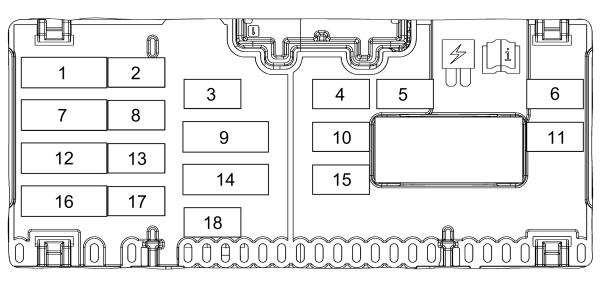

Pojistková skříňka řídicí jednotky systémů karoserie
Pojistková skříňka se nachází pod prostorem pro cestující.
Číslo
Ampere [A]
Popis
1
5 A
Modul řízení systému doplňkové bezpečnosti.
Vnitřní senzor teploty a vlhkosti.
2
10 A
Modul řízení systému aktivní pomoci při parkování.
3
10 A
Spínač zapalování; Tlačítko spínače zapalování; Modul řídicí jednotky telematického systému.
4
20 A
Uzamknutí; Odemknutí.
5
10 A
Otevřená střecha.
6
30 A
Spínač pravého zrcátka; Přední elektrická okna na pravé straně.
7
5 A
Kontrolka odpojení airbagu pasažéra; Vnitřní zrcátko s funkcí automatického zatemnění; Bezdrátová nabíječka.
8
–
Nepoužívá se.
9
5 A
Centrální modul řízení alarmu.
10
15 A
Blokování otevírání dveří pro děti; Kryt nádrže na palivo.
11
30 A
Spínač levého zrcátka; Přední elektrická okna na levé straně.
12
15 A
Vyhřívaný volant; Modul řízení světlometů.
13
15 A
Hlasové ovládání; CD přehrávač.
14
7,5 A
Siréna alarmu napájená baterií.
15
10 A
Siréna systému alarmu.
16
7,5 A
Modul volantu; Přístrojová deska; Diagnostický konektor; Klimatizace.
17
20 A
Audio systém.
18
–
Nepoužívá se.

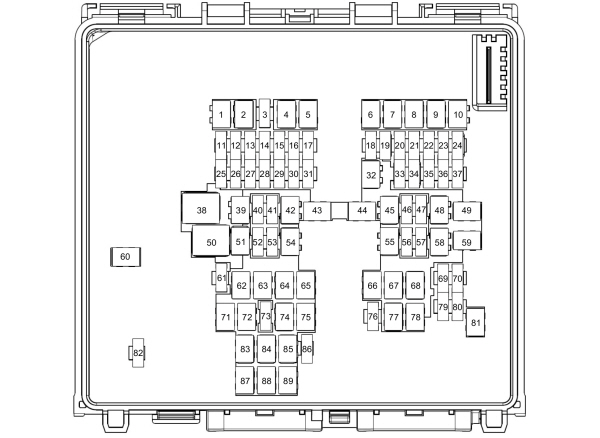

Schéma pojistek pod krytem motorového prostoru
Číslo
Ampéry [A]
Popis
Číslo
Ampéry [A]
Popis
1
–
Nepoužívá se.
2
60 A
Ohřívač nasávaného vzduchu.
3
10 A
Vyhřívané trysky ostřikovačů čelního skla.
4
40 A
Topné těleso čelního skla na levé straně.
5
–
Nepoužívá se.
6
30 A
Startér.
7
40 A
Ohřívač nasávaného vzduchu.
8
–
Nepoužívá se.
9
40 A
Převodovka s dvojitou spojkou – Diesel.
60 A
Řídicí modul žhavicích svíček – Diesel.
10
–
Nepoužívá se.
11
20 A
Zámek sloupku řízení.
12
10 A
Spojka klimatizace.
13
–
Nepoužívá se.
14
–
Nepoužívá se.
15
–
Nepoužívá se.
16
5 A
Integrovaný alternátor s řemenicí startéru — MHEV.
17
5 A
Řídicí modul pohonné jednotky.
18
10 A
Integrovaný vyhřívaný volant.
19
5 A
Systém elektronické asistence řízení.
20
7,5 A
Řídicí modul převodovky.
21
–
Nepoužívá se.
22
–
Nepoužívá se.
23
–
Nepoužívá se.
24
–
Nepoužívá se.
25
10 A
Čerpadlo chladicí kapaliny; Odvzdušňovací ventil; Vodní čerpadlo.
26
15 A
Odvzdušňovací ventil palivových výparů; Snímač polohy vačkového hřídele; Snímač řízení tlaku vstřikování paliva; Elektromagnetický ventil pro řízení variabilní geometrie lopatek turbíny turbodmychadla; Bypass ventil chladiče systému recirkulace výfukových plynů; Elektromagnetický ventil pro řízení přetlakového ventilu; Vyhřívaná lambda sonda.
27
20 A
Řídicí modul pohonné jednotky.
28
15 A
Aktivní otevírání mřížky nasávaného vzduchu; Olejové čerpadlo; Kompresor klimatizačního systému; Elektromagnetický ventil pro řízení přetlakového ventilu; Snímač přítomnosti vody v palivu.
29
15 A
Zapalovací cívka; Kondenzátor pro potlačení hluku.
30
10 A
Přetlakový ventil klimatizačního systému.
31
10 A
Řídicí modul energie baterie — MHEV.
32
30 A
Řídicí modul systémů karoserie.
33
10 A
Systém monitorování mrtvého úhlu; Modul tempomatu; Přední kamera systému parkovací asistence; Kamera parkovací asistence vzadu; Řídicí modul systému aktivní parkovací asistence.
34
10 A
Čerpadlo převodové kapaliny.
35
10 A
Světlomety.
36
5 A
Systém prevence zablokování kol během brzdění.
37
15 A
Ventilátor mezichladiče.
38
40 A
Motor ventilátoru.
39
–
Nepoužívá se.
40
10 A
Řídicí modul energie baterie — MHEV.
41
20 A
Vyhřívaná sedadla.
42
–
Nepoužívá se.
43
40 A
Modul tažného zařízení.
Číslo
Ampéry [A]
Popis
44
40 A
Topné těleso čelního skla na pravé straně.
45
30 A
Modul zadních dveří na levé straně.
46
5 A
Nastavení polohy světlometů.
47
15 A
Audio zesilovač.
48
20 A
Otevíratelná střecha.
49
60 A
Čerpadlo systému prevence zablokování kol během brzdění.
50
60 A
Vysokorychlostní chladicí ventilátor.
51
20 A
Čerpadlo převodového oleje.
52
10 A
Diagnostický konektor.
53
–
Nepoužívá se.
54
30 A
Modul zadních dveří na pravé straně.
55
30 A
Ventil systému prevence zablokování kol během brzdění.
56
5 A
Spínač zapnutí/vypnutí brzd.
57
15 A
Audio zesilovač.
58
–
Nepoužívá se.
59
40 A
Řídicí modul systémů karoserie.
60
–
Nepoužívá se.
61
5 A
Bederní opěrka.
62
–
Nepoužívá se.
63
–
Nepoužívá se.
64
–
Nepoužívá se.
65
–
Nepoužívá se.
66
–
Nepoužívá se.
67
–
Nepoužívá se.
68
20 A
Palivové čerpadlo.
69
20 A
Ohřívač paliva – Diesel.
70
15 A
Palivové vstřikovače.
71
–
Nepoužívá se.
72
–
Nepoužívá se.
73
5 A
Snímač deště.
74
30 A
Motor stěrače čelního skla.
75
–
Nepoužívá se.
76
–
Nepoužívá se.
77
25 A
Vyhřívané zadní sklo.
78
–
Nepoužívá se.
79
20 A
Akustický signál.
80
–
Nepoužívá se.
81
25 A
Ohřívač paliva – Diesel.
82
15 A
Čerpadlo zadního stěrače.
83
20 A
Zapalovač cigaret; Další přední napájecí zásuvky.
84
–
Nepoužívá se.
85
40 A
Chladicí ventilátor s nízkou rychlostí.
86
20 A
Stěrač zadního skla.
87
–
Nepoužívá se.
88
–
Nepoužívá se.
89
–
Nepoužívá se.
O Ford Fiesta (1983-2022)
Ford Fiesta je kompaktní automobil, který se vyráběl od roku 1983 až do roku 2022. Tento model se stal oblíbeným díky své spolehlivosti, úspornosti a praktičnosti. Během své dlouhé historie prošel několika generacemi a modernizacemi, přičemž nabízel různé možnosti motorizace včetně benzínových a naftových motorů. Ford Fiesta byl známý svou agilní jízdou a kompaktními rozměry, což ho činilo ideálním pro městské prostředí. Kromě toho, jeho interiér poskytoval pohodlí a moderní technologie, které zvyšovaly komfort a bezpečnost cestujících.

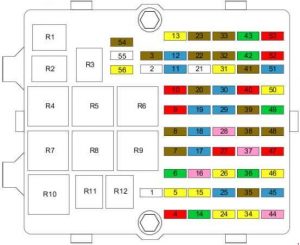

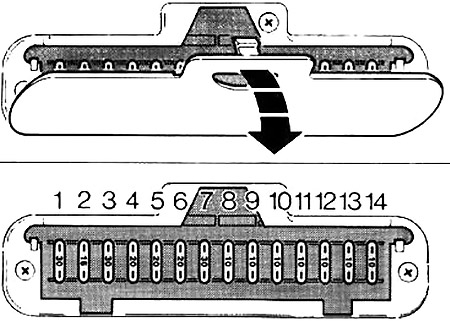

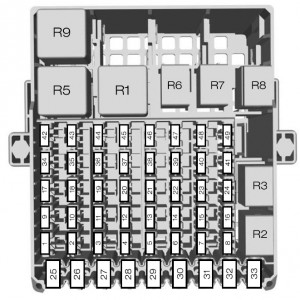

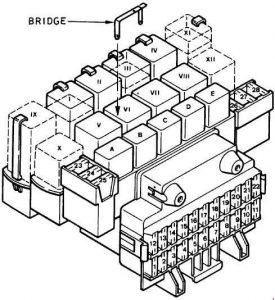

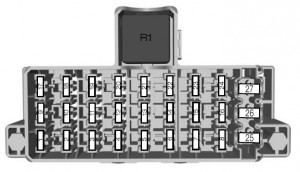

Schéma pojistkové skříňky Ford Fiesta
Tato stránka zobrazuje schéma pojistkové skříňky pro model Ford Fiesta, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod palubní deskou na straně řidiče nebo v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla a správné fungování jeho elektrických součástí.
