Ford Mondeo (1992-2022) – pojistková skříňka
Schéma pojistek a relé – Ford Mondeo
Vztahuje se na vozidla vyrobená v letech:
1992, 1993, 1994, 1995, 1996.

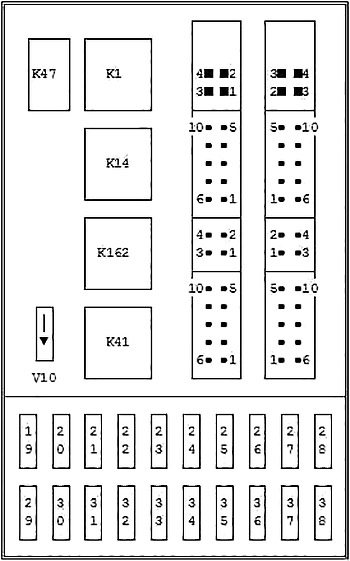

Schéma pojistkové skříňky v kabině
Blok pojistek se nachází pod přístrojovou deskou na straně řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 19 | 7,5 | Zrcátka s vyhříváním |
| 20 | 10 | Motory stěračů |
| 21 | 40 | Elektrická okna |
| 22 | 7,5 | ABS |
| 23 | 15 | Svorka 15, couvací světla, imobilizér, systém klimatizace, spínač směrových světel, vyhřívané trysky ostřikovačů, P/N |
| 24 | 15 | Brzdová světla |
| 25 | 20 | Náhradní žárovky |
| 26 | 20 | Mlhová světla |
| 27 | 15 | Zapalovač cigaret |
| 28 | 30 | Nastavení sedadla, systém čištění světlometů |
| 29 | 30 | Vyhřívání zadního skla |
| 30 | 7,5 | Svorka 15, vnitřní osvětlení, akustický signál |
| 31 | 7,5 | Osvětlení přístrojové desky |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 32 | 7,5 | Rádio (svorka 75) |
| 33 | 7,5 | Parkovací světla – levá strana |
| 34 | 7,5 | Svorka 30, vnitřní osvětlení, elektrické nastavení zrcátek, hodiny |
| 35 | 7,5 | Parkovací světla – pravá strana |
| 36 | 15 | Rádio |
| 37 | 30 | Motor ventilátoru topení |
| 38 | 7,5 | Airbag |
| K1 | Odmrazování zadního okna | |
| K14 | Motor ventilátoru topení | |
| K41 | Zapalování | |
| K47 | Vnitřní osvětlení | |
| K162 | Motor stěračů | |
| V10 | Ochrana proti opačné polaritě | |

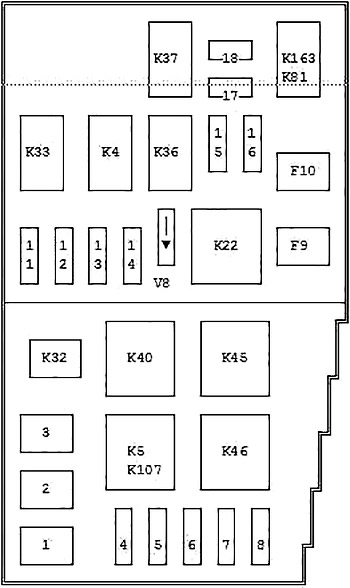

Schéma pojistkové skříňky v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 80 | Hlavní napájení elektrického systému vozidla |
| 2 | 60 | Chladicí ventilátor motoru |
| 3 | 60 | ABS, topení (nafta) |
| 4 | 20 | Zapalování, modul EEC, denní světla |
| 5 | 30 | Vyhřívané čelní sklo |
| 6 | 30 | Vyhřívané čelní sklo |
| 7 | 20 | ABS |
| 8 | 30 | Vyhřívaná sedadla, pomocné topení |
| 9 | 20 | Elektronická kontrola motoru (EWG) |
| 10 | 20 | Spínač zapalování, parkovací světlo |
| 11 | 3 | Paměť PCM |
| 12 | 15 | Systém upozornění klaksonu a nouzových světel |
| 13 | 20 | Senzor HEGO |
| 14 | 15 | Palivové čerpadlo |
| 15 | 10 | Pravé potkávací světlo |
| 16 | 10 | Levé potkávací světlo |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 17 | 10 | Dálková světla vpravo |
| 18 | 10 | Dálková světla vlevo |
| K4 | Palivové čerpadlo | |
| K5 | Denní světla | |
| K22 | Startér | |
| K32 | Klimatizace | |
| K33 | Klakson | |
| K36 | Potkávací světla | |
| K37 | Dálková světla | |
| K40 | Vyhřívané čelní sklo | |
| K45 | Ventilátor chladiče | |
| K46 | Ventilátor chladiče (vysoká rychlost) | |
| K81 | PCM (nafta) | |
| K107 | Klimatizace (nafta) | |
| K163 | PCM (benzin) | |
| V8 | Ochrana proti obrácené polaritě | |
Schéma pojistek a relé – Ford Mondeo
Týká se vozidel vyrobených v letech:
1996, 1997, 1998, 1999, 2000.

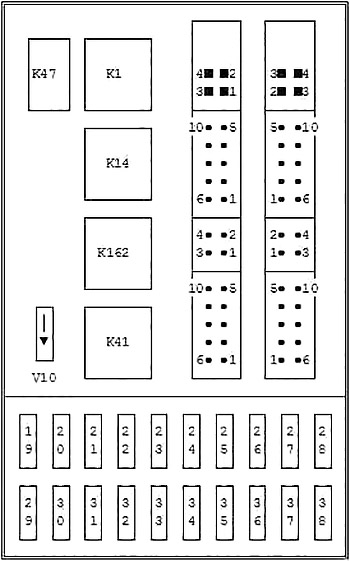

Schéma pojistkové skříňky v kabině
Blok pojistek se nachází pod přístrojovou deskou na straně řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 19 | 7,5 | Zrcátka s vyhříváním |
| 20 | 10 | Motory stěračů |
| 21 | 40 | Elektrická okna |
| 22 | 7,5 | ABS |
| 23 | 15 | Svorka 15, couvací světla, imobilizér, systém klimatizace, spínač směrových světel, trysky vyhřívaných stěračů, P/N |
| 24 | 15 | Brzdová světla |
| 25 | 20 | Diagnostický konektor, centrální zamykání |
| 26 | 20 | Mlhová světla |
| 27 | 15 | Zapalovač cigaret |
| 28 | 30 | Nastavení sedadla, systém čištění světlometů |
| 29 | 30 | Vyhřívání zadního skla |
| 30 | 7,5 | Svorka 15, vnitřní osvětlení, akustický signál |
| 31 | 7,5 | Osvětlení přístrojové desky |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 32 | 7,5 | Rádio (svorka 75) |
| 33 | 7,5 | Parkovací světla – levá strana |
| 34 | 7,5 | Svorka 30, vnitřní osvětlení, elektrické nastavení zrcátek, hodiny |
| 35 | 7,5 | Parkovací světla – pravá strana |
| 36 | 15 | Rádio |
| 37 | 30 | Motor ventilátoru topení |
| 38 | 7,5 | Airbag |
| Relé | ||
| K1 | Odmrazování zadního okna | |
| K14 | Motor ventilátoru topení | |
| K41 | Zapalování | |
| K47 | Vnitřní osvětlení | |
| K162 | Motor stěračů | |
| Dioda | ||
| V10 | Ochrana proti zpětnému napětí | |

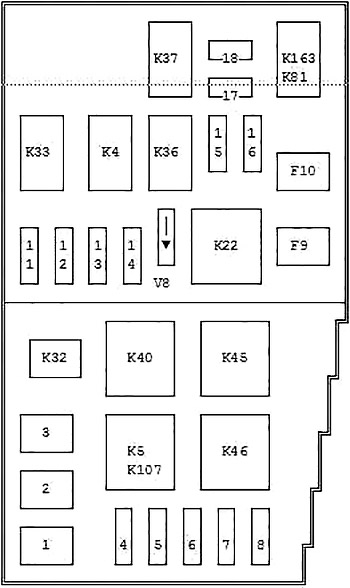

Pojistková skříňka v motorovém prostoru
Schéma (do 09/1999)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 80 | Hlavní napájení elektrického systému vozidla |
| 2 | 60 | Ventilátor chlazení motoru |
| 3 | 60 | ABS, topení (nafta) |
| 4 | 20 | Startování, modul EEC, denní světla |
| 5 | 30 | Vyhřívané přední sklo |
| 6 | 30 | Vyhřívané přední sklo |
| 7 | 20 | ABS |
| 8 | 30 | Vyhřívaná sedadla, pomocné topení |
| 9 | 20 | Elektronická kontrola motoru (EWG) |
| 10 | 20 | Spínač zapalování, parkovací světlo |
| 11 | 3 | Paměť PCM |
| 12 | 15 | Systém výstrahy klaksonu a nouzových světel |
| 13 | 20 | Senzor HEGO |
| 14 | 15 | Palivové čerpadlo |
| 15 | 10 | Pravé potkávací světlo |
| 16 | 10 | Levé potkávací světlo |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 17 | 10 | Světlomety s dálkovými světly vpravo |
| 18 | 10 | Světlomety s dálkovými světly vlevo |
| Relé | ||
| K4 | Palivové čerpadlo | |
| K5 | Denní světla | |
| K22 | Startér | |
| K32 | Klimatizace | |
| K33 | Klakson | |
| K36 | Světlomety s obrysovými světly | |
| K37 | Světlomety s dálkovými světly | |
| K40 | Vyhřívané čelní sklo | |
| K45 | Ventilátor chladiče | |
| K46 | Ventilátor chladiče (vysoká rychlost) | |
| K81 | PCM (nafta) | |
| K163 | PCM (benzín) | |
| Dioda | ||
| V8 | Ochrana proti zpětnému napětí | |

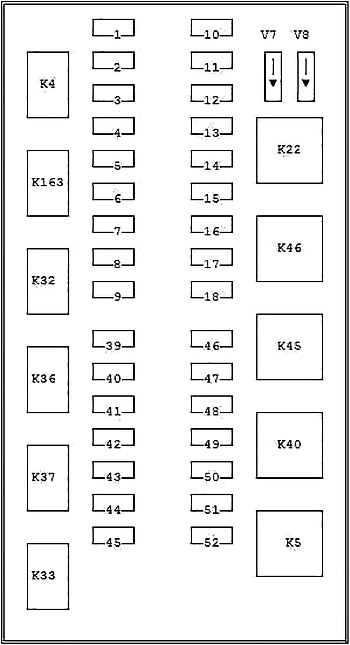

Schéma (od 09.1999)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | — | Nepoužívá se |
| 2 | 7,5 | Generátor |
| 15 | od 01/00: Generátor | |
| 3 | 20 | Pomocné topení |
| 4 | 15 | Napájení GPL |
| 5 | 15 | Vstřikování GPL |
| 6 | 3 | Paměť PCM, WFS |
| 7 | 20 | Klakson |
| 8 | 5 | Ovládání motoru GPL |
| 9 | 15 | Palivové čerpadlo |
| 10 | 7,5 | Elektronické ovládání motoru |
| 11 | 20 | Zapalování, denní světla |
| 12 | — | Nepoužívá se |
| 13 | 20 | Senzor HEGO |
| 14 | — | Nepoužívá se |
| 15 | 7,5 | Pravé potkávací světlo |
| 16 | 7,5 | Levé potkávací světlo |
| 17 | 7,5 | Pravé dálkové světlo |
| 18 | 7,5 | Levé dálkové světlo |
| 39 | — | Nepoužívá se |
| 40 | 20 | Spínač zapalování, parkovací světlo |
| 41 | 20 | Elektronické ovládání motoru |
| 42 | 40 | Motor ventilátoru topení |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 43 | — | Nepoužívá se |
| 44 | — | Nepoužívá se |
| 45 | 40 | Relé startování |
| 46 | 30 | Vyhřívané čelní sklo |
| 47 | 30 | Vyhřívané čelní sklo |
| 48 | — | Nepoužívá se |
| 49 | 60 | Ventilátor chlazení motoru |
| 50 | — | Nepoužívá se |
| 51 | 60 | ABS |
| 52 | 60 | Pojistková skříňka v kabině |
| Relé | ||
| K4 | Palivové čerpadlo | |
| K5 | Denní světla | |
| K22 | Startér | |
| K32 | Klimatizace | |
| K33 | Klakson | |
| K36 | Světlomety s tlumeným světlem | |
| K37 | Světlomety s dálkovým světlem | |
| K40 | Vyhřívané čelní sklo | |
| K45 | Ventilátor chlazení motoru | |
| K46 | Ventilátor chlazení motoru (vysoká rychlost) | |
| K163 | Elektronická kontrola motoru | |
| Dioda | ||
| V7 | Dioda kompresoru | |
| V8 | Dioda relé startéru | |
Ford Mondeo (01.02.2007-19.08.2007) – schéma pojistkové skříňky
Rok výroby: 2007
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Mondeo (01.02.2007-19.08.2007) je pojistka F7 v pojistkové skříňce v kabině.

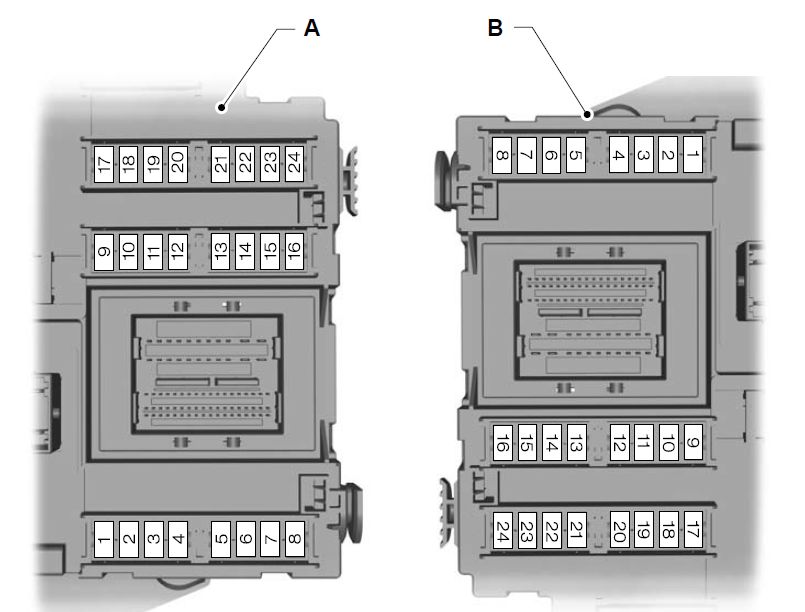

Pojistková skříňka v kabině (centrální pojistková skříňka).
Volant vlevo
B Volant vpravo
| Č. | Amp [A] | Popis |
| F1 | 7,5 | Modul volantu |
| F2 | 5 | Skupina |
| F3 | 10 | Vnitřní světla |
| F4 | 5 | Imobilizér motoru |
| F5 | 7,5 | Adaptivní tempomat (ACC) |
| F6 | 5 | Senzor deště |
| F7 | 20 | Zapalovač cigaret |
| F8 | 10 | Napájení pro odblokování víčka paliva |
| F9 | 15 | Ostřikovač čelního skla – zadní |
| F10 | 15 | Ostřikovač čelního skla – přední |
| F11 | 10 | Napájení pro otevření zavazadlového prostoru |
| F12 | 10 | Napájení pro zámek víčka paliva |
| F13 | 20 | Palivové čerpadlo |
| F13 | 7,5 | Palivové čerpadlo (2,2 l Duratorq-TDCi Norma V). |
| F14 | 5 | Přijímač frekvence pro dálkové ovládání; Senzor pohybu vnitřní. |
| F15 | 5 | Klíč na zapalování |
| F 16 | 5 | Akustický signál rezervy (systém alarmu); OBD II (diagnostika počítače vozidla). |
| F17 | 5 | Přístroj pro aktivaci vibrací volantu |
| F18 | 10 | Napájení SRS (airbag) |
| F19 | 7,5 | ABS; Senzor odchylky směru (ESP); Elektrická parkovací brzda (EPB); Napájení pedálu akcelerátoru. |
| F20 | 7,5 | Elektronické napájení; Elektronická pojistka; Zrcadlo s automatickým ztmavením; Upozornění na opuštění jízdního pruhu. |
| F21 | 5 | Napájení rádia |
| F22 | 5 | Spínač brzdových světel |
| F23 | 20 | Otevíratelná střecha |
| F24 | 30 | Napájení modulu klimatizace a sloupku řízení. |

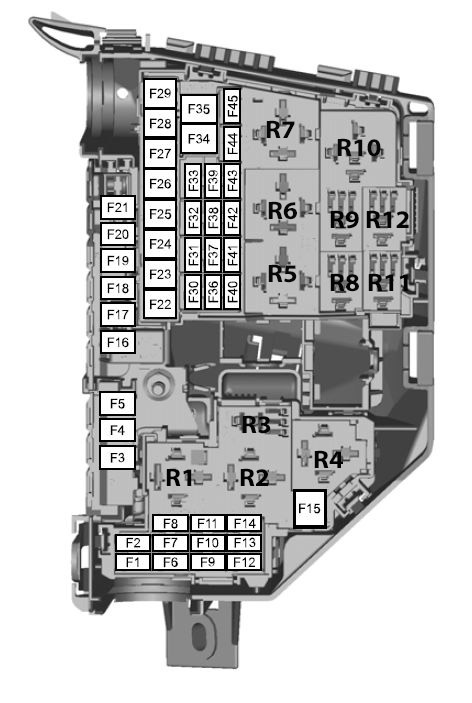

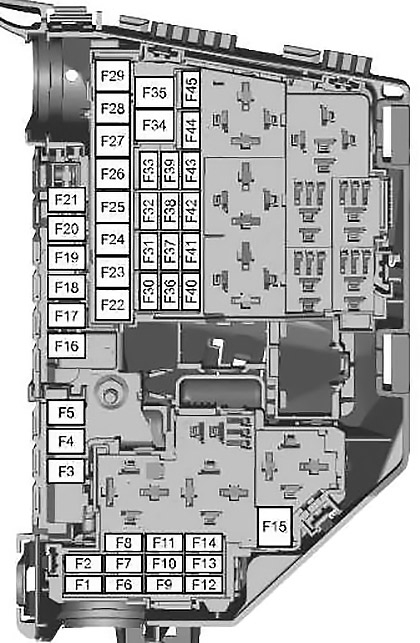

Pojistková skříňka v motorovém prostoru.
| Číslo | Amp [A] | Popis |
| F1 | 10 | Modul řízení převodovky (AWF21) |
| F1 | 15 | Modul řízení převodovky (MPS6) |
| F2 | 5 | Monitorování žhavicích svíček (naftové motory) |
| F2 | 5 | Monitorování žhavicích svíček odpařovače (2,0 l Duratorq-TDCi Norma V a 2,2 l Duratorq-TDCi Norma V). |
| F3 | 70 | Ventilátor chlazení motoru – dvojitý ventilátor (2,3 l Duratec-HE a 2,2 l Duratorq-TDCi automatický). |
| 80 | Elektrohydraulický posilovač řízení (EHPAS) (1,6 l Duratec-16V Ti-VCT Norma V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V a 2,0 l Duratorq-TDCi Norma V) | |
| F4 | 60 | Žhavicí svíčky |
| F5 | 60 | Ventilátor chlazení motoru (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq -TDCi, manuální, 1,6 l Duratec-16V Ti-VCT Norma V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilátor chlazení motoru – dvojitý ventilátor (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Senzory HEGO 1; senzor CMS; senzor kyslíku (řízení motoru). |
| F6 | 20 | Žhavicí svíčka odpařovače (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V). |
| F7 | 5 | Relé cívek |
| F8 | 10 | Modul řízení systému přenosu, dávkovač paliva, Senzor MAF; Ventil pro kontrolu tlaku v palivovém vedení (řízení motoru). |
| F8 | 20 | Modul řízení skupiny motoru (2,0 l EcoBoost SCTi a 2,0 l Duratorq-TDCi Norma V). |
| F8 | 15 | Modul řízení skupiny motoru (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi a 2,2 l Duratorq-TDCi Norma V) |
| F9 | 10 | Senzor MAF; Palivové vstřikovače; Ventil variabilního sání; Ventil variabilního výfuku; Cívky zapalování (řízení motoru) |
| F9 | 5 | Odpařovač palivové pumpy (2,0 l Duratorq-TDCi Norma V) |
| F9 | 7,5 | Senzor MAF; Ventil bypass EGR; Palivová pumpa odpařovače (2,2 l Duratorq-TDCi Norma V) (řízení motoru). |
| F9 | 7,5 | Ventil výfuku; Senzor TMAF; Aktivní otevření mřížky; Ventil bypass; Cívka relé; Pomocná práce; Vodní pumpa (1,6 l EcoBoost SCTi). |
| F10 | 10 | Modul řízení motoru (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norma V) |
| F10 | 7,5 | Přídavná práce, vodní pumpa (1,6 l EcoBoost SCTi). |
| F11 | 10 | Ventil PCV; Ventil VCV; Senzor vody v palivu; Akustický výfukový ventil; Ventil pro kontrolu víření; Ventil variabilního sání; Ventil EGR; Ventil pro kontrolu oleje IVVT (řízení motoru); Senzor T.MAF; Ventil variabilního rozvodu výfuku; Aktivní otevření mřížky; Ventil pro odvodnění nádrže; Ventil pro kontrolu turba; Ventil výfuku (řízení motoru). |
| F11 | 10 | Ventil pro kontrolu turba; Senzor MAF; Aktivní otevření mřížky; Ventil EGR; Ventil VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Senzor MAF; Senzor vody v palivu; Aktivní otevření mřížky; Ventil pro dávkování sání (2,0 l Duratorq-TDCi Norma V). |
| F11 | 7,5 | Tlak v palivovém vedení; Dávkovač paliva; Odpařovač palivové pumpy; Aktivní otevření mřížky (2,2 l Duratorq-TDCi Norma V). |
| F11 | 10 | Ventil pro kontrolu turbodmychadla; Ventil variabilního rozvodu sání; Ventil variabilního rozvodu výfuku; Ventil pro odvodnění nádrže; Elektrický bypass ventil (1,6 l EcoBoost SCTi). |
| F12 | 15 | Cívky zapalování (1,6 l EcoBoost SCTi a 2,0 l EcoBoost SCTi). |
| F12 | 10 | Cívka na konektor; Ventil pro odvodnění nádrže; Spínač tlaku posilovače řízení (řízení motoru) |
| F12 | 10 | Ventil EGR; Variabilní kontrola turba (2,0 l Duratorq-TDCi) |
| F12 | 5 | Cívky relé (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V a 1,6 l Duratorq-TDCi). |
| F13 | 15 | Klimatizace |
| F14 | 15 | Riz heater filtru paliva (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V a 1,6 l Duratorq-TDCi). |
| F14 | 10 | Senzor HEGO (2,2 l Duratorq-TDCi Norma V). |
| F15 | 40 | Relé startování |
| F 16 | 80 | Riz heater přídavné palivo (PTC) |
| F17 | 60 | Napájení pojistková skříňka centrální A |
| F18 | 60 | Napájení pojistková skříňka centrální B |
| F19 | 60 | Napájení pojistková skříňka zadní C |
| F20 | 60 | Napájení pojistková skříňka zadní D |
| F21 | 30 | VQM / jiné z VQM: cluster/audio/AC/FLR |
| F22 | 30 | Modul stěrače předního |
| F23 | 30 | Sklo zadní vyhřívané |
| F24 | 30 | Ostřikovač světlometů |
| F25 | 30 | Ventily ABS |
| F26 | 40 | Čerpadlo ABS |
| F27 | 25 | Riz heater paliva |
| F28 | 40 | Ventilátor riz heater |
| F29 | – | Nepoužívané |
| F30 | 5 | Napájení ABS 30 |
| F31 | 15 | Klakson |
| F32 | 5 | Riz heater paliva – dálkové ovládání |
| F33 | 5 | Modul spínače světla; Cívky pojistková skříňka v motorový prostor, |
| F34 | 40 | Sklo přední vyhřívané (levá strana) |
| F35 | 40 | Sklo přední vyhřívané (pravá strana) |
| F36 | 15 | Napájení stěrače zadního 15 |
| F37 | 7,5 | Trysky vyhřívané ostřikovače předních/FLR + FSM KL15 |
| F38 | 10 | Napájení PCM/TCM/EHPAS 15 |
| F39 | 15 | Systém osvětlení předního adaptivního (AFS) |
| F40 | 5 | Modul vyrovnávání světlometů/AFS |
| F41 | 20 | Přístrojová deska |
| F42 | 5 | IP cluster |
| F43 | 15 | Modul audio / BVC / modul DAB |
| F44 | 5 | AC automatické / AC manuální |
| F45 | 5 | FLR (Start/Stop) |
| Relé | Popis |
| R1 | Relé startování |
| R2 | Relé PCM |
| R3 | Relé kompresoru klimatizace |
| R4 | Relé žhavicích svíček (motory Diesel); Ventil odvzdušnění (1,6 Duratec-16V Ti-VCT) |
| R5 | Relé ventilátoru chlazení |
| R6 | Přední sklo vyhřívané |
| R7 | 15 relé |
| R8 | Relé stěrače s intervalovým chodem předního skla |
| R9 | Relé klaksonu |
| R10 | Relé čerpadla ostřikovače světlometů |
| R11 | Relé zapnutí/vypnutí stěračů předního skla |
| R12 | Relé Auto Trans Startlock |
Pojistková skříňka zadní.
| Č. | Amp [A] | Popis |
| FA1 | 25 | Modul dveří (přední levé) (zvednout/spustit sklo, centrální zamykání, elektricky sklopné zrcátko, vyhřívané zrcátko) |
| FA2 | 25 | Modul dveří (přední pravé) (zvednout/spustit sklo, centrální zamykání, elektricky sklopné zrcátko, vyhřívané zrcátko) |
| FA3 | 25 | Modul dveří (zadní levé) (zvednout/spustit sklo) |
| FA4 | 25 | Modul dveří (zadní pravé) (nahoru/dolů sklo) |
| FA5 | 10 | Zámek zadní (bez modulů zadních dveří) |
| FA6 | 15 | Dodatečná zásuvka napájení |
| FA7 | 5 | Relé cívek |
| FA8 | 20 | Modul vozidla bez klíče |
| FA9 | 5 | Relé cívek VQM (Start/Stop) |
| FA10 | – | Nepoužívá se |
| FA11 | 20 | Příslušenství, modul přívěsu |
| FA12 | 30 | Elektricky ovládané sedadlo řidiče |
| FB1 | – | Nepoužívá se |
| FB2 | 15 | Modul odpružení |
| FB3 | 15 | Vyhřívané sedadlo řidiče |
| FB4 | 15 | Vyhřívané sedadlo předního spolujezdce |
| FB5 | 15 | Vyhřívané zadní sedadlo levé |
| FB6 | – | Není používáno |
| FB7 | 15 | Vyhřívaná zadní sedačka vpravo |
| FB8 | 5 | Asistence při parkování, BLIS |
| FB9 | 30 | Elektrická sedačka pro spolujezdce vpředu |
| FB10 | 10 | Akustický signál proti krádeži |
| FB11 | – | Není používáno |
| FB12 | – | Není používáno |
| FC1 | – | Není používáno |
| FC2 | – | Není používáno |
| FC3 | – | Není používáno |
| FC4 | – | Není používáno |
| FC5 | 20 | Vozy bez klíče |
| FC6 | – | Není používáno |
| FC7 | 5 | Modul funkce paměti sedačky |
| FC8 | 7,5 | Zábavný systém pro zadní sedačky/měnič CD |
| FC9 | 20 | Audio zesilovač |
| FC10 | 10 | Audio systém Sony |
| FC11 | – | Není používáno |
| FC12 | – | Není používáno |
Ford Mondeo (20.08.2007 – 03.02.2008) – schéma pojistky
Rok výroby: 2007, 2008.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Fiesta (2008-07-21-2009-01-04) je pojistka F7 v pojistkové skříňce v kabině.
Pojistková skříňka v kabině (centrální pojistková skříňka).
Volant vlevo
B Volant vpravo
| Č. | Amp [A] | Popis |
| F1 | 7,5 | Modul volantu |
| F2 | 5 | Skupina |
| F3 | 10 | Vnitřní světla |
| F4 | 5 | Imobilizér motoru |
| F5 | 7,5 | Adaptivní tempomat (ACC) |
| F6 | 5 | Senzor deště |
| F7 | 20 | Zapalovač cigaret |
| F8 | 10 | Napájení pro odblokování víčka paliva |
| F9 | 15 | Přední a zadní ostřikovače skel |
| F10 | 15 | Přední ostřikovače skel – přední |
| F11 | 10 | Napájení pro odblokování zavazadlového prostoru |
| F12 | 10 | Napájení pro zámek víčka paliva |
| F13 | 20 | Palivové čerpadlo |
| F13 | 7,5 | Palivové čerpadlo (2,2 l Duratorq-TDCi Norma V) |
| F14 | 5 | Přijímač frekvence pro dálkové ovládání; Senzor pohybu uvnitř |
| F15 | 5 | Klíč na zapalování |
| F16 | 5 | Akustický signál rezervy (systém alarmu); OBD II (diagnostika počítače). |
| F17 | 5 | Přístroj pro startování vibrací volantu |
| F18 | 10 | Napájení SRS (airbag) |
| F19 | 7,5 | ABS; Senzor úhlu řízení (ESP); Elektrická parkovací brzda (EPB); Napájení pedálu akcelerátoru. |
| F20 | 7,5 | Elektronické napájení; Elektronická pojistka; Zrcadlo auto-ztmavující; Upozornění na opuštění jízdního pruhu. |
| F21 | 5 | Napájení rádia |
| F22 | 5 | Spínač brzdových světel |
| F23 | 20 | Otevíratelná střecha |
| F24 | 30 | Napájení modulu klimatizace a sloupku řízení. |

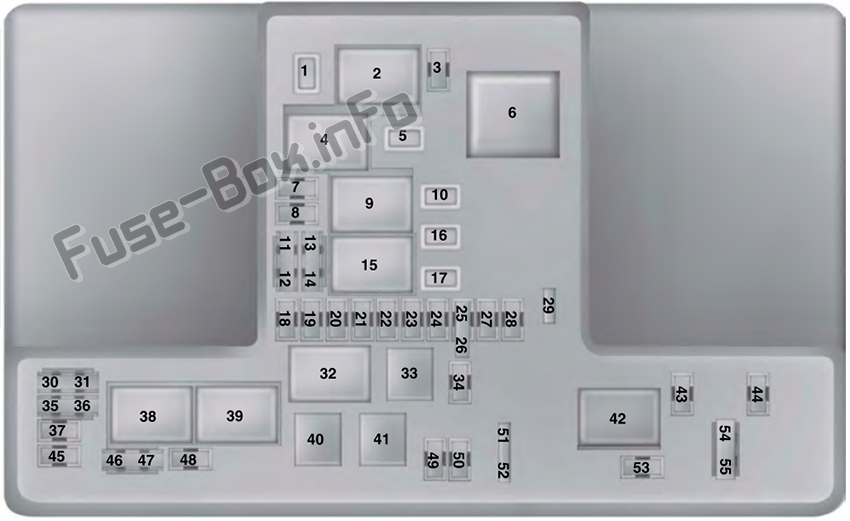

Schéma pojistek v motorovém prostoru.
| Číslo | Amp [A] | Popis |
| F1 | 10 | Modul řízení převodovky (AWF21) |
| F1 | 15 | Modul řízení převodovky (MPS6) |
| F2 | 5 | Monitorování žhavicích svíček (naftové motory) |
| F2 | 5 | Monitorování žhavicích svíček odpařovače (2,0 l Duratorq-TDCi Norma V a 2,2 l Duratorq-TDCi Norma V). |
| F3 | 70 | Ventilátor chlazení motoru – dvojitý ventilátor (2,3 l Duratec-HE a 2,2 l Duratorq-TDCi automatický) |
| 80 | Elektrohydraulický posilovač řízení (EHPAS) (1,6 l Duratec-16V Ti-VCT Norma V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V a 2,0 l Duratorq-TDCi Norma V). | |
| F4 | 60 | Žhavicí svíčky |
| F5 | 60 | Ventilátor chlazení motoru (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi, manuální, 1,6 l Duratec-16V Ti-VCT Norma V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilátor chlazení motoru – dvojitý ventilátor (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Senzory HEGO 1; Senzor CMS; Senzor kyslíku (řízení motoru). |
| F6 | 20 | Žhavicí svíčka odpařovače (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V) |
| F7 | 5 | Relé cívek |
| F8 | 10 | Modul řízení systému přenosu; Dávkovač paliva; Senzor MAF; Ventil pro kontrolu tlaku v palivovém vedení (řízení motoru). |
| F8 | 20 | Modul řízení hnacího ústrojí (2,0 l EcoBoost SCTi a 2,0 l Duratorq-TDCi Norma V) |
| F8 | 15 | Modul řízení hnacího ústrojí (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi a 2,2 l Duratorq-TDCi Norma V). |
| F9 | 10 | Senzor MAF; Vstřikovače paliva; Ventil variabilního sání; Ventil variabilního výfuku; Cívky zapalování (řízení motoru) |
| F9 | 5 | Odpařovač čerpadla paliva (2,0 l Duratorq-TDCi Norma V) |
| F9 | 7,5 | Senzor MAF; Ventil bypass EGR; Čerpadlo paliva odpařovače (2,2 l Duratorq-TDCi Norma V) (řízení motoru). |
| F9 | 7,5 | Ventil výfuku; Senzor TMAF; Aktivní otevření mřížky; Ventil bypass; Cívka relé; Pomocná funkce; Čerpadlo vody (1,6 l EcoBoost SCTi). |
| F10 | 10 | Modul řízení motoru (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norma V) |
| F10 | 7,5 | Přídavná funkce, čerpadlo vody (1,6 l EcoBoost SCTi). |
| F11 | 10 | Ventil PCV; Ventil VCV; Senzor vody v palivu; Ventil akustického výfuku; Ventil pro kontrolu víření; Ventil variabilního sání; Ventil EGR; Ventil pro kontrolu oleje IVVT (řízení motoru); Senzor T.MAF; Ventil variabilního rozvodu výfuku; Aktivní otevření mřížky; Ventil pro odvodnění nádrže; Ventil pro kontrolu turba; Ventil výfuku (řízení motoru). |
| F11 | 10 | Ventil pro kontrolu turba; Senzor MAF; Aktivní otevření mřížky; Ventil EGR; Ventil VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Senzor MAF; Senzor vody v palivu; Aktivní otevření mřížky; Ventil pro dávkování sání (2,0 l Duratorq-TDCi Norma V). |
| F11 | 7,5 | Tlak v palivovém vedení; Dávkovač paliva; Odpařovač čerpadla paliva; Aktivní otevření mřížky (2,2 l Duratorq-TDCi Norma V). |
| F11 | 10 | Ventil pro kontrolu turbodmychadla; Ventil variabilního rozvodu sání; Ventil variabilního rozvodu výfuku; Ventil pro odvodnění nádrže; Elektrický bypass ventil (1,6 l EcoBoost SCTi). |
| F12 | 15 | Cívky zapalování (1,6 l EcoBoost SCTi a 2,0 l EcoBoost SCTi) |
| F12 | 10 | Cívka na konektor; Ventil pro odvodnění nádrže; Spínač tlaku posilovače řízení (řízení motoru). |
| F12 | 10 | Ventil EGR; Variabilní kontrola turba (2,0 l Duratorq-TDCi). |
| F12 | 5 | Cívky relé (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V a 1,6 l Duratorq-TDCi). |
| F13 | 15 | Klimatizace |
| F14 | 15 | Riscaldatore filtro olio diesel (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V a 1,6 l Duratorq-TDCi) |
| F14 | 10 | Sensore HEGO (2,2 l Duratorq-TDCi Norma V) |
| F15 | 40 | Relè avviamento |
| F 16 | 80 | Riscaldatore aggiuntivo olio diesel (PTC) |
| F17 | 60 | Alimentazione quadro pojistek centrální A |
| F18 | 60 | Alimentazione quadro pojistek centrální B |
| F19 | 60 | Alimentazione quadro pojistek zadní C |
| F20 | 60 | Alimentazione quadro pojistek zadní D |
| F21 | 30 | VQM / jiné než VQM: přístrojová deska / audio / klimatizace / FLR |
| F22 | 30 | Modulo tergicristallo anteriore |
| F23 | 30 | Vetro posteriore riscaldato |
| F24 | 30 | Lavacristalli světlometů |
| F25 | 30 | Ventily ABS |
| F26 | 40 | Čerpadlo ABS |
| F27 | 25 | Riscaldatore carburante |
| F28 | 40 | Ventola riscaldatore |
| F29 | – | Není použito |
| F30 | 5 | Alimentazione ABS 30 |
| F31 | 15 | Klakson |
| F32 | 5 | Riscaldatore carburante; Dálkové ovládání. |
| F33 | 5 | Modulo spínač světla; Cívky quadro pojistek v motorovém prostoru. |
| F34 | 40 | Vetro anteriore riscaldato (levá strana) |
| F35 | 40 | Vetro anteriore riscaldato (pravá strana) |
| F36 | 15 | Alimentazione tergicristallo posteriore 15 |
| F37 | 7,5 | Trysky vyhřívané ostřikovačem předních skel / FLR + FSM KL15. |
| F38 | 10 | Alimentazione PCM / TCM / EHPAS 15 |
| F39 | 15 | Systém osvětlení přední adaptivní (AFS) |
| F40 | 5 | Modulo vyrovnávání světlometů / AFS |
| F41 | 20 | Přístrojová deska |
| F42 | 5 | IP přístrojová deska |
| F43 | 15 | Modulo audio / BVC / modul DAB |
| F44 | 5 | AC automatické / AC manuální |
| F45 | 5 | FLR (Start Stop) |
| Nr | Popis |
| R1 | Relé startování |
| R2 | Relé PCM |
| R3 | Relé spojka klimatizace |
| R4 | Relé žhavicí svíčky (motory Diesel); Ventil pro odvodnění (1,6 Duratec-16V Ti-VCT). |
| R5 | Relé ventilátor chlazení |
| R6 | Přední sklo vyhřívané |
| R7 | 15 relé |
| R8 | Relé fungování intermitentního stěrače předního skla. |
| R9 | Relé klakson |
| R10 | Relé čerpadlo ostřikovače světlometů |
| R11 | Relé zapnutí/vypnutí stěrače předního skla. |
| R12 | Relé Auto Trans Startlock |

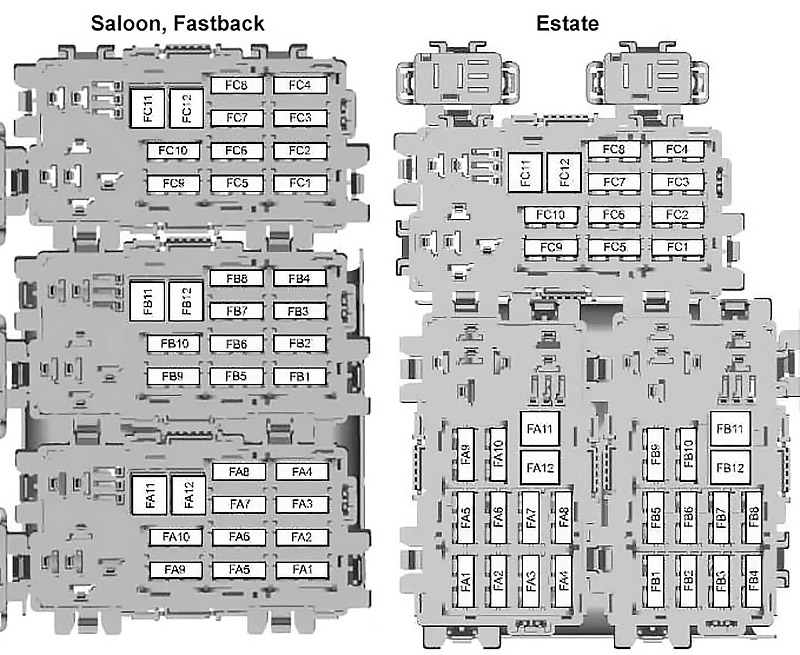

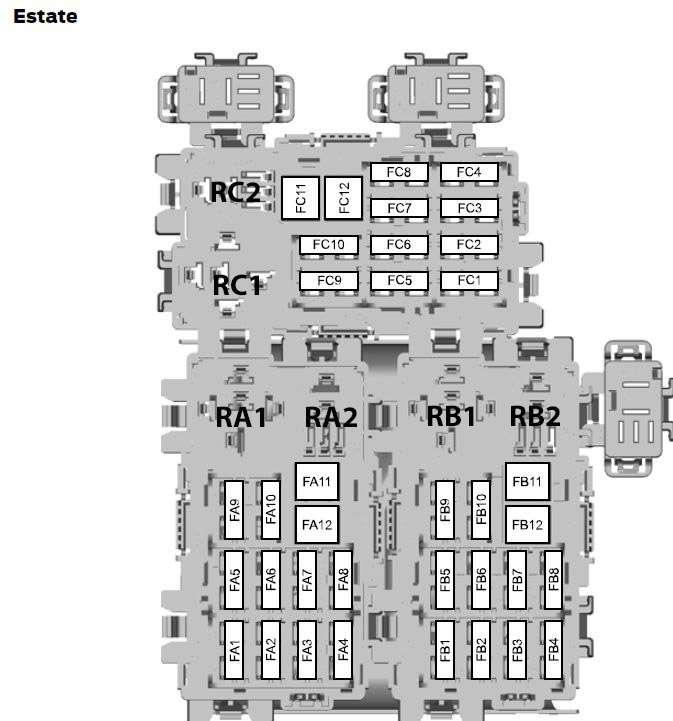

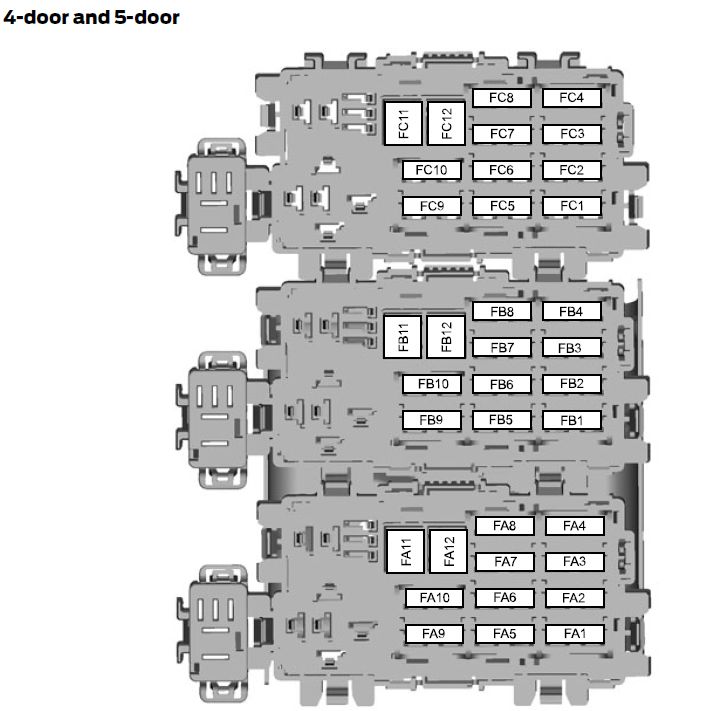

Quadro pojistek zadních.
| Číslo | Amp [A] | Popis |
| FA1 | 25 | Modul dveří (levé přední) (zvednout/spustit okno, centrální zamykání, elektricky sklopné zrcátko, vyhřívané zrcátko) |
| FA2 | 25 | Modul dveří (pravé přední) (zvednout/spustit okno, centrální zamykání, elektricky sklopné zrcátko, vyhřívané zrcátko). |
| FA3 | 25 | Modul dveří (levé zadní) (zvednout/spustit okno) |
| FA4 | 25 | Modul dveří (pravé zadní) (nahoru/dolů okno) |
| FA5 | 10 | Blokování zadní (bez modulů zadních dveří) |
| FA6 | 15 | Přítomné dodatečné napájení |
| FA7 | 5 | Relé cívky |
| FA8 | 20 | Modul vozidla bez klíče |
| FA9 | 5 | Relé cívky VQM (Start Stop) |
| FA10 | – | Není použito |
| FA11 | 20 | Příslušenství, modul přívěsu |
| FA12 | 30 | Elektrické sedadlo řidiče |
| FB1 | – | Není použito |
| FB2 | 15 | Modul odpružení |
| FB3 | 15 | Vyhřívané sedadlo řidiče |
| FB4 | 15 | Vyhřívané sedadlo předního spolujezdce |
| FB5 | 15 | Vyhřívané sedadlo zadní levé |
| FB6 | – | Nepoužívá se |
| FB7 | 15 | Vyhřívané sedadlo vzadu vpravo |
| FB8 | 5 | Asistence při parkování, BLIS |
| FB9 | 30 | Elektrické sedadlo pro spolujezdce vpředu |
| FB10 | 10 | Akustický signál proti krádeži |
| FB11 | – | Nepoužívá se |
| FB12 | – | Nepoužívá se |
| FC1 | – | Nepoužívá se |
| FC2 | – | Nepoužívá se |
| FC3 | – | Nepoužívá se |
| FC4 | – | Nepoužívá se |
| FC5 | 20 | Vozy bez klíče |
| FC6 | – | Nepoužívá se |
| FC7 | 5 | Modul funkce paměti sedadla |
| FC8 | 7,5 | Zábavný systém pro zadní sedadla/CD měnič. |
| FC9 | 20 | Audio zesilovač |
| FC10 | 10 | Audio systém Sony |
| FC11 | – | Nepoužívá se |
| FC12 | – | Nepoužívá se |
Schéma pojistek a relé – Ford Mondeo
Týká se vozidel vyrobených v letech:
2010, 2011, 2012, 2013, 2014.
Pojistka pro zapalovač cigaret (zásuvky napájení) ve Ford Mondeo je pojistka F7 (zapalovač) v panelu pojistek přístrojové desky a pojistka FA6 (zásuvka pomocného napájení) v panelu pojistek vzadu.

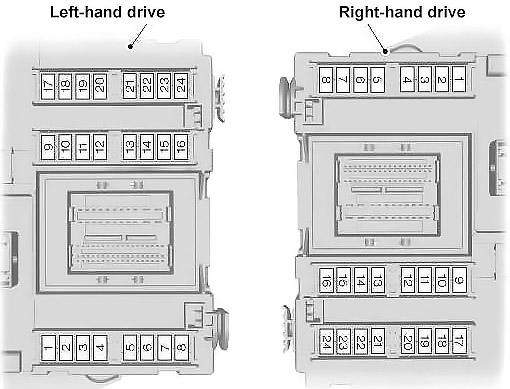

Panel pojistek v kabině
Nachází se pod odkládací schránkou.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 7,5 | Modul volantu |
| F2 | 5 | Přístrojová deska |
| F3 | 10 | Vnitřní světla |
| F4 | 5 | Imobilizér motoru |
| F5 | 7,5 | Adaptivní tempomat (ACC) |
| F6 | 5 | Senzor deště |
| F7 | 15 | Zapalovač |
| F8 | 10 | Napájení odblokování víčka nádrže |
| F9 | 15 | Stěrač předního – zadního skla |
| F10 | 15 | Stěrač předního – předního skla |
| F11 | 10 | Napájení odblokování zavazadlového prostoru |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F12 | 10 | Napájení bloku zátky nádrže |
| F13 | 20 | Palivové čerpadlo |
| F14 | 5 | Přijímač dálkového ovládání, senzor pohybu uvnitř |
| F15 | 5 | Zapalování |
| F 16 | 5 | Signální systém nouzového varování (alarmový systém), OBD II (diagnostika palubního počítače) |
| F17 | 5 | Aktivátor vibrace volantu |
| F18 | 10 | Napájení SRS (airbag) |
| F19 | 7,5 | ABS, senzor náklonu (ESP), elektrická parkovací brzda (EPB), napájení pedálu akcelerátoru |
| F20 | 7,5 | Elektronické napájení, elektronická pojistka, zrcadlo auto-ztmavující, upozornění na opuštění jízdního pruhu |
| F21 | 15 | Audio systém (včetně hlasového ovládání) |
| F22 | 5 | Spínač brzdových světel |
| F23 | 20 | Otevírací střecha |
| F24 | 5 | Sloupek řízení, modul klimatizace |
Panel pojistek v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 10 | Modul řízení převodovky (AWF21) |
| F1 | 15 | Modul řízení převodovky (MPS6) |
| F2 | 5 | Monitorování žhavicích svíček (naftové motory) |
| F2 | 5 | Monitorování žhavicích svíček odpařovače (2,0 l Duratorq-TDCi Stage V) |
| F3 | 70 | Ventilátor chlazení motoru – dvojitý ventilátor (2,3 l Duratec-FIE) |
| F3 | 80 | Elektrický hydraulický posilovač řízení (EHPAS) (2,0 l Duratorq-TDCi) |
| F4 | 60 | Žhavicí svíčky |
| F5 | 60 | Ventilátor chlazení motoru |
| F6 | 10 | Senzory HEGO 1 (řízení motoru), variabilní fáze rozvodu (řízení motoru), senzor CMS, senzor kyslíku |
| F6 | 20 | Žhavicí svíčka odpařovače |
| F7 | 5 | Vinutí relé |
| F8 | 10 | Modul řízení systému přenosu |
| F8 | 20 | Modul řízení systému přenosu (2,0 l Duratorq-TDCi Stage V) |
| F9 | 10 | Senzor MAF, ventil kontrola víření, vstřikovače paliva, ohřívač CCV PTC, ventil variabilního sání, ventil variabilního výfuku (řízení motoru) |
| F9 | 5 | Odpařovač čerpadla paliva (2,0 l Duratorq-TDCi Stage V) |
| F10 | 10 | Modul řízení motoru |
| F11 | 10 | Ventil PCV, ventil VCV, senzor vody v palivu, ventil Sonic Purge, ventil kontrola víření, ventil variabilního vstupu, ventil EGR, ventil kontrola oleje IWT (řízení motoru) |
| F11 | 5 | Senzor MAF, senzor vody v palivu (2,0 l Duratorq-TDCi Stage V), aktivní uzávěr mřížky |
| F12 | 10 | Ventil EGR, ventil variabilní kontroly turbodmychadla, cívka na víčku; Ventil čištění koše, spínač tlaku posilovače řízení (řízení motoru) |
| F12 | 5 | Vinutí relé (2,0 l Duratorq-TDCi Stage V) |
| F13 | 15 | Relé klimatizace |
| F14 | 15 | Ohřívač filtru paliva (2,0 l Duratorq-TDCi Stage V) |
| F14 | 20 | Čerpadlo podtlaku brzdy |
| F14 | 10 | Senzory HEGO (2,2L Duratorq-TDCi Stage V) |
| F15 | 40 | Relé startování |
| F 16 | 80 | Přídavný ohřívač na naftu (PTC) |
| F17 | 60 | Centrální zdroj napájení panelu pojistek A |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F18 | 60 | Napájení centrálního panelu pojistek B |
| F19 | 60 | Napájení panelu pojistek zadního C |
| F20 | 60 | Napájení panelu pojistek zadního D |
| F21 | – | Nepoužívá se |
| F22 | 30 | Modul stěrače |
| F23 | 30 | Vyhřívané zadní sklo |
| F24 | 30 | Osvětlení světlometů |
| F25 | 30 | Ventily ABS |
| F26 | 40 | Čerpadlo ABS |
| F27 | 30 | Vyhřívač paliva |
| F28 | 40 | Ventilátor vyhřívače |
| F29 | – | Nepoužívá se |
| F30 | – | Nepoužívá se |
| F31 | 15 | Klakson |
| F32 | 5 | Vyhřívač paliva – dálkové ovládání |
| F33 | 5 | Modul spínače světla, cívky panelu pojistek v motorovém prostoru |
| F34 | 40 | Vyhřívané přední sklo (levá strana) |
| F35 | 40 | Vyhřívané přední sklo (pravá strana) |
| F36 | 5 | ABS |
| F37 | 10 | Vyhřívané trysky předních stěračů |
| F38 | 5 | Adaptivní tempomat (ACC) |
| F39 | 15 | Adaptivní systém předního osvětlení (AFS) |
| F40 | – | Nepoužívá se |
| F41 | 20 | Panel přístrojů |
| F42 | 10 | Modul řízení motoru, modul řízení převodovky, elektrický hydraulický posilovač řízení (EHPAS) 15 napájení. |
| F43 | 5 | Nastavení polohy světlometů, adaptivní systém předního osvětlení (AFS) |
| F44 | – | Nepoužívá se |
| F45 | 15 | Stěrač zadního skla |
Pojistková skříňka v zavazadlovém prostoru
Poloha pojistkové skříňky
5 dveří: Odstraňte kryt nalevo od zavazadlového prostoru.
Kombi: Uvolněte spony a odstraňte kryt nalevo od zavazadlového prostoru.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| FA1 | 25 | Modul dveří (levé přední) (okno nahoru/dolů, centrální zamykání, elektricky sklopné zrcátko, vyhřívané zrcátko) |
| FA2 | 25 | Modul dveří (pravé přední) (okno nahoru/dolů, centrální zamykání, elektricky sklopné zrcátko, vyhřívané zrcátko) |
| FA3 | 25 | Modul dveří (levé zadní) (okno nahoru/dolů) |
| FA4 | 25 | Modul dveří (pravé zadní) (okno nahoru/dolů) |
| FA5 | 10 | Zamykání zadních dveří (bez modulů zadních dveří) |
| FA6 | 15 | Zásuvka pomocného napájení |
| FA7 | 5 | Cívky relé |
| FA8 | 20 | Modul vozidla bez klíče |
| FA9 | – | Nepoužito |
| FA10 | 30 | Elektricky ovládané sedadlo řidiče |
| FA11 | 20 | Příslušenství, modul přívěsu |
| FA12 | – | Nepoužito |
| FB1 | 5 | Modul parkovací asistence, informační systém mrtvého úhlu (BUS) |
| FB2 | 15 | Modul zavěšení |
| FB3 | 15 | Vyhřívané sedadlo řidiče |
| FB4 | 15 | Vyhřívané sedadlo předního spolujezdce |
| FB5 | 15 | Vyhřívané zadní sedadlo na levé straně |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| FB6 | – | Není použito |
| FB7 | 15 | Vyhřívané zadní sedadlo vpravo |
| FB8 | – | Není použito |
| FB9 | 30 | Elektrické přední sedadlo pro cestujícího |
| FB10 | 10 | Alarmový signalizátor |
| FB11 | – | Není použito |
| FB12 | – | Není použito |
| FC1 | – | Není použito |
| FC2 | – | Není použito |
| FC3 | – | Není použito |
| FC4 | – | Není použito |
| FC5 | 7,5 | CD měnič, zábavní systém pro zadní sedadla |
| FC6 | – | Není použito |
| FC7 | 5 | Funkční modul paměti sedadla |
| FC8 | 20 | Vstup bez klíče |
| FC9 | 20 | Audio zesilovač |
| FC10 | 10 | Audio systém Sony |
| FC11 | – | Není použito |
| FC12 | – | Není použito |
Schéma pojistek a relé – Ford Mondeo
Týká se vozidel vyrobených v letech:
2015, 2016, 2017, 2018, 2019.
Pro zapalovač cigaret (zásuvky napájení) ve Ford Mondeo odpovídají pojistky č. 10 (dodatečný napájecí bod pro předního řidiče), č. 16 (dodatečný napájecí bod pro konzolu) a č. 17 (dodatečný napájecí bod v zavazadlovém prostoru (pouze kombi)) v pojistkové skříňce motorového prostoru.

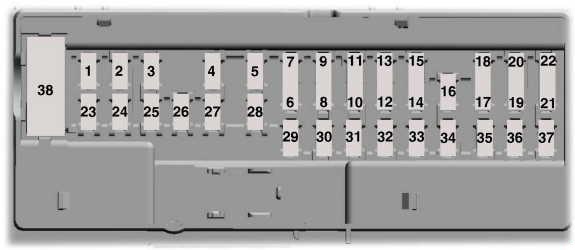

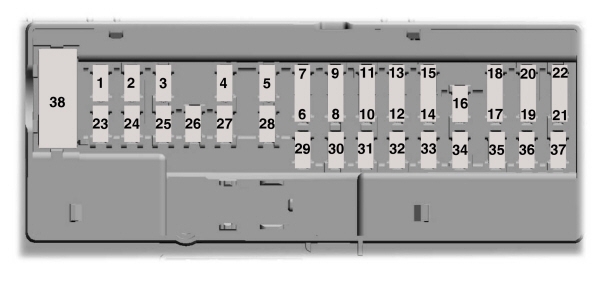

Panel pojistek v prostoru pro cestující
Nachází se za dekorativním panelem na levé straně sloupku řízení.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 A | Ambientní světlo. Žárovka v odkládací schránce. Žárovka v prahových deskách dveří. Stropní žárovka. Osvětlení zavazadlového prostoru. |
| 2 | 7,5 A | Paměť sedadla. Podpora pro dolní část opěradla sedadla řidiče. Elektrická panoramatická sluneční clona (pouze 5 dveří). |
| 3 | 20A | Odemknutí dveří řidiče. Odemknutí víčka paliva. |
| 4 | 5A | Nepoužívá se (rezerva). |
| 5 | 20A | Nepoužívá se (rezerva). |
| 6 | 10 A | Nepoužívá se (rezerva). |
| 7 | 10 A | Nepoužívá se (rezerva). |
| 8 | 10 A | Alarm proti krádeži. |
| 9 | 10 A | Nepoužívá se (rezerva). |
| 10 | 5A | Modul okna nakládky. |
| 11 | 5A | Modul bezpečnosti připojen. |
| 12 | 7,5 A | Modul integrace předního ovládání (klimatizace a rádio). |
| 13 | 7,5 A | Sloupek řízení. Přístrojová deska. Konektor datové sběrnice. |
| 14 | 10 A | Nepoužívá se (rezerva). |
| 15 | 10 A | Brána datové sběrnice. |
| 16 | 15A | Ochrana pro děti. Odemknutí skla zavazadlového prostoru. |
| 17 | 5A | Akustický signál s baterií zálohy. |
| 18 | 5A | Zapalování. Spínač zapalování s tlačítkem. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 19 | 7,5 A | Směrovka deaktivace airbagu pasažéra. |
| 20 | 7,5 A | Modul řízení světlometů. |
| 21 | 5A | Teploměr prostoru pro cestující. Čidlo vlhkosti. |
| 22 | 5A | Nepoužívané (rezervní). |
| 23 | 10 A | Napájení příslušenství s prodlevou. |
| 24 | 20A | Blokování odblokování. |
| 25 | 30A | Okno dveří řidiče. Zrcadlo vnějšího zpětného zrcátka řidiče. |
| 26 | 30A | Okno předních dveří pasažéra. Zrcadlo vnějšího zpětného zrcátka předního pasažéra. |
| 27 | 30A | Otevíratelná střecha. |
| 28 | 20A | Audio zesilovač. |
| 29 | 30A | Okno zadních dveří řidiče. |
| 30 | 30A | Okno zadních dveří na straně pasažéra. |
| 31 | 15 A | Nepoužívané (rezervní). |
| 32 | 10 A | Modul globálního polohování. Hlasové ovládání (SYNC). Informační a zábavní displej. Přijímač rádiových frekvencí. |
| 33 | 20A | Rádio. |
| 34 | 30A | Vlak spouštění/zapalování (pojistka #19.20.21.22,35,36.37, automatický spínač). |
| 35 | 5A | Modul řízení omezení. |
| 36 | 15 A | Zrcadlo vnitřní auto-zatemňující. Modul vyhřívaného zadního sedadla. Modul CCD. Systém udržování jízdního pruhu. Automatické světlomety. |
| 37 | 15 A | Modul pohonu všech kol. Vyhřívaný volant. |
| 38 | 30A | Nepoužívané (rezervní). |

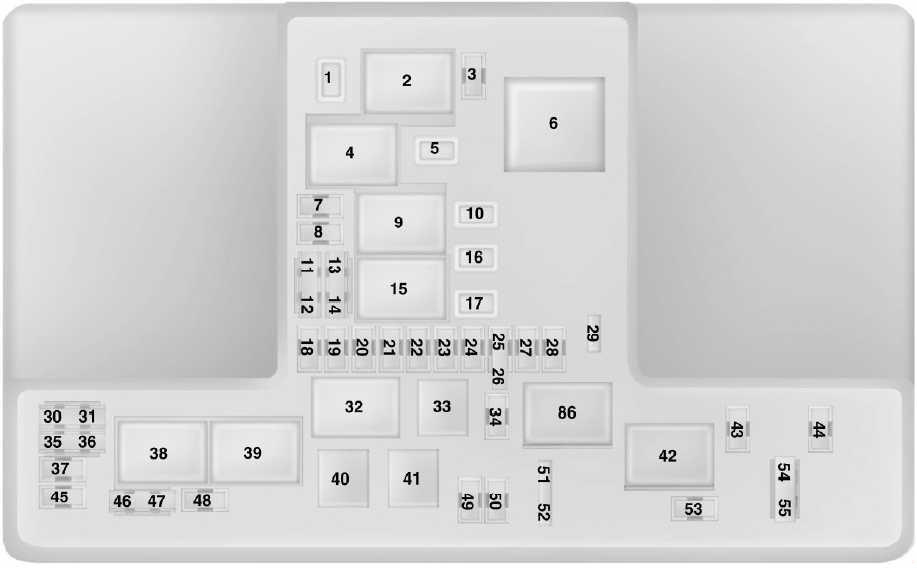

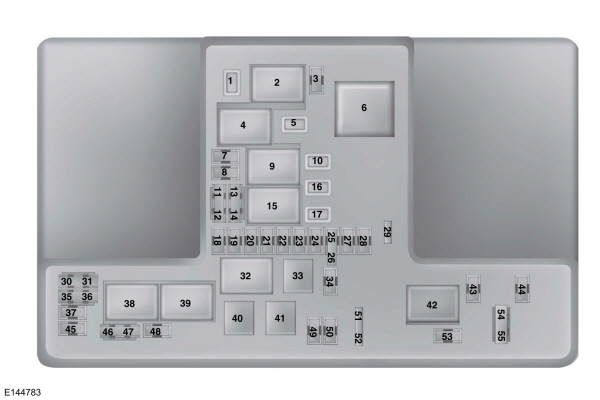

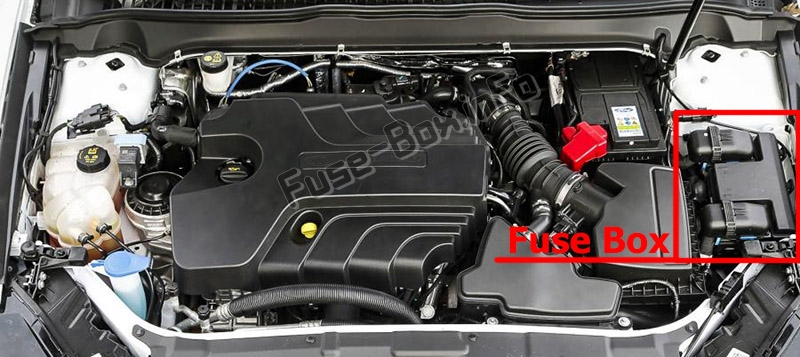

Pojistková skříňka v motorovém prostoru
Pojistková skříňka se nachází v motorovém prostoru.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 25A | Motor stěrače předního pravého okna. |
| 2 | — | Relé motorku startování. |
| 3 | 15 A | Automatické stěrače (senzor deště). Zadní stěrač. |
| 4 | — | Relé ventilátoru. |
| 5 | 20A | Zadní poloha napájení pomocného zdroje konzoly. |
| 6 | — | Pomocné relé topení. |
| 7 | 20 A | Modul řízení systému trakce. |
| 8 | 20A | Modul řízení systému trakce. |
| 9 | — | Relé modulu řízení systému trakce. |
| 10 | 20A | Přední poloha napájení pomocného zdroje pro řidiče. |
| 11 | 15 A | Modul řízení systému trakce. |
| 12 | 15 A | Modul řízení systému trakce. |
| 13 | 10 A | Modul řízení systému trakce. |
| 14 | 10 A | Modul řízení systému trakce. |
| 15 | — | Relé startování. |
| 16 | 20A | Poloha napájení pomocného zdroje konzoly. |
| 17 | 20A | Přídavná poloha napájení v zavazadlovém prostoru (jen kombi). |
| 18 | 10 A | Modul řízení systému trakce. |
| 19 | 10 A | Posilovač řízení. |
| 20 | 10 A | Světlomety. Spínač světlometů. |
| 21 | 15 A | Modul řízení převodovky. Čerpadlo oleje převodovky. |
| 22 | 10 A | Klimatizace. |
| 23 | 15 A | Monitor mrtvého úhlu. Zadní kamera. Adaptivní tempomat. Indikátor varování před kolizí. Modul kvality napětí. Senzor kvality vzduchu. |
| 24 | 10 A | Nepoužívané (rezervní). |
| 25 | 10 A | Systém prevence zablokování kol. |
| 26 | 10 A | Modul řízení systému trakce. |
| 27 | — | Nepoužívané. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 28 | 10 A | Čerpadlo zadního stěrače. |
| 29 | – | Nepoužívá se. |
| 30 | – | Nepoužívá se. |
| 31 | – | Nepoužívá se. |
| 32 | – | Relé chladicího ventilátoru. |
| 33 | – | Relé klimatizace. |
| 34 | 15 A | Elektrická blokace sloupku řízení. |
| 35 | – | Nepoužívá se. |
| 36 | – | Nepoužívá se. |
| 37 | – | Nepoužívá se. |
| 38 | – | Relé chladicího ventilátoru. |
| 39 | – | Relé chladicího ventilátoru. |
| 40 | – | Nepoužívá se. |
| 41 | – | Relé klaksonu. |
| 42 | – | Relé čerpadla paliva. |
| 43 | – | Nepoužívá se. |
| 44 | 5A | Tryska vyhřívaného stěrače. |
| 45 | – | Nepoužívá se. |
| 46 | 10 A | Alternátor. |
| 47 | 10 A | Spínač brzdy. |
| 48 | 20A | Klakson. |
| 49 | 5A | Monitor masivního proudění vzduchu. |
| 49 | 20A | Vyhřívací prvek paliva-Diesel. |
| 50 | 10 A | Chladicí ventilátor převodovky. |
| 51 | – | Nepoužívá se. |
| 52 | – | Nepoužívá se. |
| 53 | 10 A | Elektrická sedadla. |
| 54 | 5A | Dálkové ovládání vyhřívače na palivo. |
| 55 | 5A | Nepoužívá se (rezerva). |

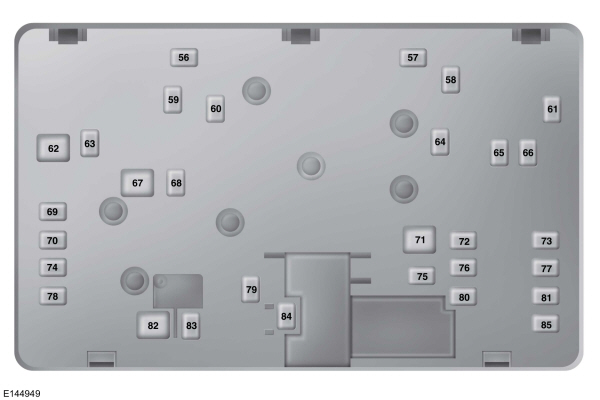

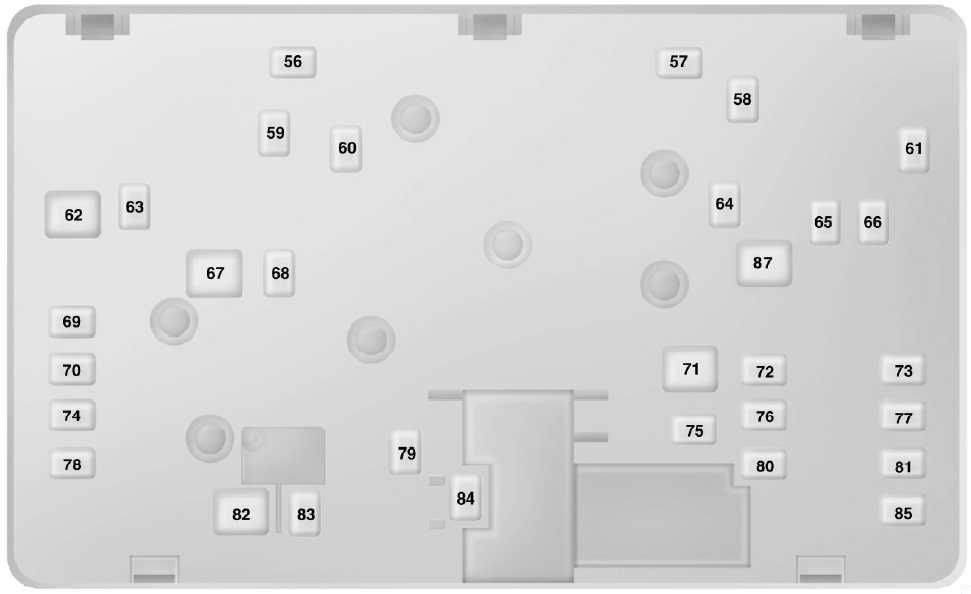

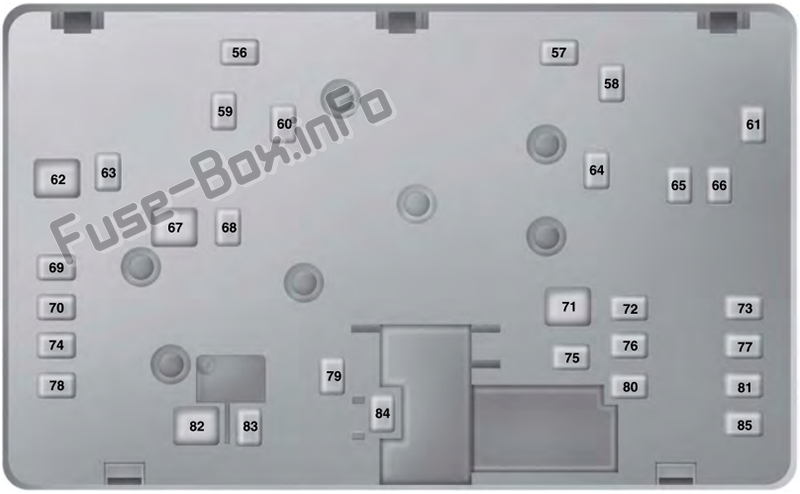

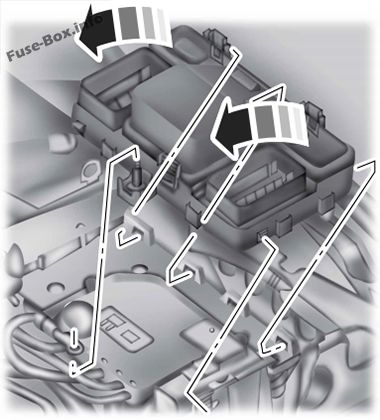

Pojistková skříňka – dno
Ve dně pojistkové skříňky se nacházejí pojistky.

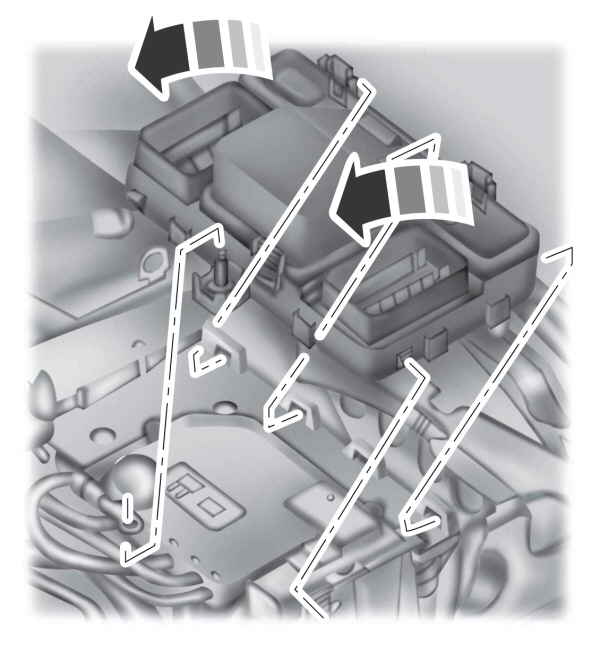

Abyste se dostali dovnitř, proveďte následující kroky:
1) Odemkněte dvě spony umístěné na obou stranách pojistkové skříňky.
2) Zvedněte vnitřní stranu pojistkové skříňky z kolíku.
3) Posuňte pojistkovou skříňku směrem ke středu motorového prostoru.
4) Otočte vnější stranu pojistkové skříňky, abyste se dostali na spodní část.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 56 | – | Nepoužívá se. |
| 57 | 20A | Odpařovač Diesel. |
| 58 | 30A | Čerpadlo paliva. |
| 59 | 30A / 40A | Chladicí ventilátor (30A). Chladicí ventilátor (40A – DW10F a 2.0L GTDI AU). |
| 60 | 30A / 40A | Chladicí ventilátor (30A). Chladicí ventilátor (40A – DW10F a 2.0L GTDI AU). |
| 61 | 40A | Vyhřívaný prvek předního skla na levé straně. |
| 62 | 50A | Modul řízení karoserie. |
| 63 | 25A / 30A | Chladicí ventilátor (25A). Chladicí ventilátor (30A – DW10F a 2.0L GTDI AU). |
| 64 | 30A | Pomocné topení. |
| 65 | 20A | Vyhřívané přední sedadlo. |
| 66 | 40A | Vyhřívaný prvek předního skla na pravé straně. |
| 67 | 50A | Modul řízení karoserie. |
| 68 | 40A | Vyhřívané zadní sklo. |
| 69 | 30A | Systém prevence zablokování kol. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 70 | 30A | Sedadlo pro cestující. |
| 71 | 60A | Pomocné topení. |
| 72 | 30A | Otevřená střecha |
| 73 | 20A | Vyhřívané zadní sedadlo. |
| 74 | 30A | Modul sedadla řidiče. |
| 75 | 30A | Pomocné topení. |
| 76 | 20A | Čerpadlo oleje převodovky. |
| 77 | 30A | Modul sedadla s klimatizací. |
| 78 | 40A | Modul tažení přívěsu. |
| 79 | 40A | Motor ventilátoru. |
| 80 | 30A | Napájený modul zavazadlového prostoru. |
| 81 | 40A | Invertor 220 V. |
| 82 | 60A | Čerpadlo systému prevence zablokování. |
| 83 | 25A | Motor předního stěrače vpravo. |
| 84 | 30A | Elektromagnet motorku na startování. |
| 85 | 20A | Topení paliva. |
Ford Mondeo (2015-2021…) – schéma pojistkové skříňky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020, 2021
Pojistky zapalovače cigaret (zásuvka napájení) v Ford Mondeo jsou pojistky č. 10 (dodatečný napájecí bod před řidičem), č. 16 (pomocný napájecí bod konzoly) a č. 17 (pomocný napájecí bod zavazadlového prostoru (pouze kombi)) v pojistce motorového prostoru.
2015-2019
Panel pojistek v kabině
Poloha pojistkové skříňky
Nachází se za dekoračním panelem nalevo od sloupku řízení.
Schéma pojistkové skříňky
Přiřazení pojistek v kabině
| Č. | Hodnocení Amp | Chráněné komponenty |
|---|---|---|
| Č. | Hodnocení Amp | Chráněné komponenty |
| 1 | 10 A | Osvětlení prostředí. Žárovka na rukavice. Žárovka v koupelně. Stropní lampa. Osvětlení zavazadlového prostoru. |
| 2 | 7,5 A | Sedadlo s pamětí. Bederní opěrka řidiče. Panoramatická sluneční clona (pouze verze 5 dveří). |
| 3 | 20A | Odblokování dveří řidiče. Odblokování víčka nádrže. |
| 4 | 5A | Nepoužívané (rezervní). |
| 5 | 20A | Nepoužívané (rezervní). |
| 6 | 10 A | Nepoužívané (rezervní). |
| 7 | 10 A | Nepoužívané (rezervní). |
| 8 | 10 A | Akustická alarmová signalizace. |
| 9 | 10 A | Nepoužívané (rezervní). |
| 10 | 5A | Modul elektrického otevírání zadního víka. |
| 11 | 5A | Modul bezpečnosti připojen. |
| 12 | 7,5 A | Modul integrace předního ovládání (ovládání klimatizace a rádia). |
| 13 | 7,5 A | Sloupek řízení. Přístrojová deska. Konektor datové sběrnice. |
| 14 | 10 A | Nepoužívané (rezervní). |
| 15 | 10 A | Dveře datové sběrnice. |
| 16 | 15A | Ochrana pro děti. Odblokování skla zavazadlového prostoru. |
| 17 | 5A | Akustický signalizátor s bateriovým napájením. |
| 18 | 5A | Zapalování. Stiskněte spínač zapalování. |
| Č. | Hodnocení Amp | Chráněné komponenty |
|---|---|---|
| 19 | 7,5 A | Směrovka deaktivace airbagu pro cestující. |
| 20 | 7,5 A | Modul řízení světlometů. |
| 21 | 5A | Teploměr v kabině. Senzor vlhkosti. |
| 22 | 5A | Nepoužívá se (rezervní). |
| 23 | 10 A | Napájení příslušenství se zpožděním. |
| 24 | 20A | Blokování odblokování. |
| 25 | 30A | Okno v dveřích řidiče. Zrcadlo na vnější straně řidiče. |
| 26 | 30A | Okno v dveřích pasažéra. Zrcadlo v dveřích pasažéra. |
| 27 | 30A | Otevíratelná střecha. |
| 28 | 20A | Audio zesilovač. |
| 29 | 30A | Sklo zadních dveří na straně řidiče. |
| 30 | 30A | Sklo zadních dveří na straně pasažéra. |
| 31 | 15 A | Nepoužívá se (rezervní). |
| 32 | 10 A | Modul globálního polohování. Hlasové ovládání (SYNC). Informační a zábavní displej. Přijímač rádiových frekvencí. |
| 33 | 20A | Rádio. |
| 34 | 30A | Bus Run / Start (pojistky č. 19.20.21.22,35,36,37, automatický spínač). |
| 35 | 5A | Modul řízení omezení. |
| 36 | 15 A | Zrcadlo na vnitřní straně s funkcí automatického ztmavení. Modul vyhřívaného zadního sedadla. Modul CCD. Systém udržení v jízdním pruhu. Automatické světlomety. |
| 37 | 15 A | Modul pohonu všech kol. Vyhřívaný volant. |
| 38 | 30A | Nepoužívá se (rezervní). |
Pojistková skříňka v motorovém prostoru
Poloha pojistkové skříňky
Pojistková skříňka se nachází v motorovém prostoru.
Schéma pojistkové skříňky
ad vertisements
https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-1901614450140333&output=html&h=200&slotname=4990925628&adk=1228614436&adf=1638084707&pi=t.ma~as.4990925628&w=829&fwrn=16&lmt=1618611842&rafmt=11&psa=0&format=829×200&url=https%3A%2F%2F7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog%2Fford%2Fford-mondeo-mk5-2015-2019-fuses-and-relays&flash=0&wgl=1&dt=1618611841120&bpp=4&bdt=764&idt=1278&shv=r20210414&cbv=r20190131&ptt=9&saldr=aa&prev_fmts=0x0%2C829x200%2C829x280&nras=1&correlator=2100669278464&frm=6&ife=1&pv=1&ga_vid=1887458682.1618611842&ga_sid=1618611842&ga_hid=1669983880&ga_fc=0&nhd=1&rplot=4&u_tz=120&u_his=5&u_java=0&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_nplug=3&u_nmime=4&adx=83&ady=7580&biw=-12245933&bih=-12245933&isw=1351&ish=509&ifk=3807077385&scr_x=-12245933&scr_y=-12245933&eid=44739547%2C21066430%2C44740079&oid=3&pvsid=1312092309777504&pem=88&top=http%3A%2F%2Ftranslate.google.com&eae=0&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C0%2C0%2C1366%2C509&vis=2&rsz=%7C%7CeE%7C&abl=CS&pfx=0&fu=128&bc=23&ifi=4&uci=4.5858poh8zqk8&fsb=1&xpc=TZpwhD4owd&p=https%3A//7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog&dtd=1286
Přiřazení pojistek a relé v pojistkové skříňce
| Č. | Hodnocení Amp | Chráněné komponenty |
|---|---|---|
| Č. | Hodnocení Amp | Chráněné komponenty |
| 1 | 25A | Motor stěrače předního skla na pravé straně. |
| 2 | – | Relé motorku startování. |
| 3 | 15 A | Automatické stěrače (senzor deště). Zadní stěrač. |
| 4 | – | Relé motoru ventilátoru. |
| 5 | 20A | Dodatečný napájecí bod na zadní straně konzoly. |
| 6 | – | Pomocné relé topení. |
| 7 | 20 A | Modul řízení systému trakce. |
| 8 | 20A | Modul řízení systému trakce. |
| 9 | – | Relé modulu řízení pohonného ústrojí. |
| 10 | 20A | Dodatečný napájecí bod vpředu pro řidiče. |
| 11 | 15 A | Modul řízení systému trakce. |
| 12 | 15 A | Modul řízení systému trakce. |
| 13 | 10 A | Modul řízení systému trakce. |
| 14 | 10 A | Modul řízení systému trakce. |
| 15 | – | Relé startování. |
| 16 | 20A | Dodatečná napájecí zásuvka konzoly. |
| 17 | 20A | Pomocný napájecí bod zavazadlového prostoru (pouze kombi). |
| 18 | 10 A | Modul řízení systému trakce. |
| 19 | 10 A | Posilovač řízení. |
| 20 | 10 A | Světlomety. Spínač světlometů. |
| 21 | 15 A | Modul řízení převodovky. Čerpadlo oleje převodovky. |
| 22 | 10 A | Klimatizace. |
| 23 | 15 A | Monitor mrtvého úhlu. Zadní kamera. Adaptivní tempomat. Indikátor varování o kolizi. Modul kvality napětí. Senzor kvality vzduchu. |
| 24 | 10 A | Nepoužívá se (rezerva). |
| 25 | 10 A | Systém prevence zablokování kol. |
| 26 | 10 A | Modul řízení systému trakce. |
| 27 | – | Nepoužívá se. |
| Č. | Valutace Amp | Chráněné komponenty |
|---|---|---|
| 28 | 10 A | Čerpadlo stěrače zadního okna. |
| 29 | – | Nepoužívá se. |
| 30 | – | Nepoužívá se. |
| 31 | – | Nepoužívá se. |
| 32 | – | Relé chladicího ventilátoru. |
| 33 | – | Relé klimatizace. |
| 34 | 15 A | Elektrický zámek sloupku řízení. |
| 35 | – | Nepoužívá se. |
| 36 | – | Nepoužívá se. |
| 37 | – | Nepoužívá se. |
| 38 | – | Relé chladicího ventilátoru. |
| 39 | – | Relé chladicího ventilátoru. |
| 40 | – | Nepoužívá se. |
| 41 | – | Relé klaksonu. |
| 42 | – | Relé čerpadla paliva. |
| 43 | – | Nepoužívá se. |
| 44 | 5A | Vyhřívaná tryska stěrače. |
| 45 | – | Nepoužívá se. |
| 46 | 10 A | Alternátor. |
| 47 | 10 A | Spínač brzdového systému. |
| 48 | 20A | Klakson. |
| 49 | 5A | Monitor masivního proudění vzduchu. |
| 49 | 20A | Ohřívač paliva – Diesel. |
| 50 | 10 A | Chladicí ventilátor převodovky. |
| 51 | – | Nepoužívá se. |
| 52 | – | Nepoužívá se. |
| 53 | 10 A | Elektrická sedadla. |
| 54 | 5A | Dálkové ovládání ohřívače na palivo. |
| 55 | 5A | Nepoužívá se (rezerva). |
Pojistková skříňka – dno
Poloha pojistkové skříňky
Na spodní části pojistkové skříňky se nacházejí pojistky.
Abyste se dostali dovnitř, proveďte následující kroky:
1) Odemkněte dvě spony umístěné na obou stranách pojistkové skříňky.
2) Zvedněte vnitřní stranu pojistkové skříňky z lůžka.
3) Posuňte pojistkovou skříňku směrem ke středu motorového prostoru.
4) Otočte vnější stranu pojistkové skříňky, abyste se dostali k spodní části.
ad vertisements
Schéma pojistkové skříňky
Přiřazení pojistek v distribuční skříňce (dno)
| Č. | Hodnocení Amp | Chráněné komponenty |
|---|---|---|
| Č. | Hodnocení Amp | Chráněné komponenty |
| 56 | – | Nepoužívá se. |
| 57 | 20A | Naftový odpařovač. |
| 58 | 30A | Čerpadlo paliva. |
| 59 | 30A / 40A | Chladicí ventilátor (30A). Chladicí ventilátor (40A – DW10F a 2,0L GTDI AU). |
| 60 | 30A / 40A | Chladicí ventilátor (30A). Chladicí ventilátor (40A – DW10F a 2,0L GTDI AU). |
| 61 | 40A | Vyhřívaný prvek předního skla na levé straně. |
| 62 | 50A | Modul řízení karoserie. |
| 63 | 25A / 30A | Chladicí ventilátor (25A). Chladicí ventilátor (30A – DW10F a 2,0L GTDI AU). |
| 64 | 30A | Přídavný ohřívač. |
| 65 | 20A | Vyhřívané přední sedadlo. |
| 66 | 40A | Vyhřívaný prvek předního skla na pravé straně. |
| 67 | 50A | Modul řízení karoserie. |
| 68 | 40A | Vyhřívané zadní sklo. |
| 69 | 30A | Systém prevence zablokování kol. |
| Č. | Hodnocení Amp | Chráněné komponenty |
|---|---|---|
| 70 | 30A | Sedadlo pro cestující. |
| 71 | 60A | Přídavný ohřívač. |
| 72 | Otevíratelná střecha. | |
| 73 | Vyhřívané zadní sedadlo. | |
| 74 | Modul sedadla řidiče. | |
| 75 | Přídavný ohřívač. | |
| 76 | Čerpadlo oleje převodovky. | |
| 77 | Modul sedadla s klimatizací. | |
| 78 | Modul tažení přívěsu. | |
| 79 | Motor ventilátoru. | |
| 80 | Modul zavazadlového prostoru s elektrickým pohonem. | |
| 81 | Invertor 220 V. | |
| 82 | Čerpadlo systému proti zablokování. | |
| 83 | Motor předního stěrače na pravé straně. | |
| 84 | Elektromagnetický ventil motoru startéru. | |
| 85 | Ohřívač paliva. |
Ford Mondeo – schéma pojistky
Rok výroby: 2020.
Vozy vyrobené od 04.09.2019
Řídicí jednotka napájení
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 25 A1 | Motor stěrače předního pravého okna. |
| 2 | — | Relé motorku startování. |
| 3 | 15 A2 | Automatické stěrače (senzor deště); Stěrač zadního okna. |
| 4 | — | Relé motorku ventilátoru. |
| 5 | 20 A1 | Zadní část zásuvky dodatečného napájení v konzole. |
| 6 | — | Relé dodatečného ohřívače. |
| 7 | 20 A2 | Modul řízení pohonného ústrojí. |
| 8 | 20 A2 | Modul řízení pohonného ústrojí. |
| 9 | — | Relé modulu řízení pohonného ústrojí. |
| 10 | 20 A1 | Zásuvka dodatečného napájení přední strana řidiče. |
| 11 | 15 A3 | Modul řízení pohonného ústrojí. |
| 12 | 15 A3 | Modul řízení pohonného ústrojí. |
| 13 | 10 A3 | Modul řízení pohonného ústrojí. |
| 14 | 10 A3 | Modul řízení pohonného ústrojí. |
| 15 | — | Relé zapalování/startování. |
| 16 | 20 A1 | Zásuvka dodatečného napájení v konzole. |
| 17 | — | Nepoužívané. |
| 18 | 10 A2 | Modul řízení pohonného ústrojí. |
| 19 | 10 A2 | Systém asistence řízení. |
| 20 | 10 A2 | Světlomety; Spínač světlometů. |
| 21 | 15 A2 | Modul řízení převodovky; Čerpadlo oleje převodovky. |
| 22 | — | Nepoužívané. |
| 23 | 15 A2 | Monitorování mrtvého úhlu; Zadní kamera; Systém adaptivního tempomatu; Kontrolka funkce upozornění na kolizi; Modul kvality napětí; Senzor kvality vzduchu. |
| 24 | — | Nepoužívané. |
| 25 | 10 A3 | Systém prevence zablokování kol během brzdění. |
| 26 | 10 A3 | Modul řízení pohonného ústrojí. |
| 27 | — | Nepoužívané. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 28 | 10 A2 | Čerpadlo ostřikovače zadního okna. |
| 29 | — | Není použito. |
| 30 | — | Není použito. |
| 31 | — | Není použito. |
| 32 | — | Relé ventilátoru chlazení. |
| 33 | — | Relé klimatizačního systému. |
| 34 | 15 A2 | Elektrický zámek sloupku řízení. |
| 35 | — | Není použito. |
| 36 | — | Není použito. |
| 37 | — | Není použito. |
| 38 | — | Relé čerpadla podtlaku. |
| 39 | — | Relé čerpadla podtlaku. |
| 40 | — | Relé čerpadla paliva. |
| 41 | — | Relé akustického signálu. |
| 42 | — | Není použito. |
| 43 | — | Není použito. |
| 44 | 5 A2 | Vyhřívání trysky ostřikovače. |
| 45 | 5 A2 | Monitorování čerpadla podtlaku. |
| 46 | 10 A3 | Není použito (rezerva). |
| 47 | 10 A3 | Spínač on/off brzd. |
| 48 | 20 A2 | Akustický signál. |
| 49 | 5 A2 | Monitorování průtokoměru vzduchu. |
| 50 | — | Není použito. |
| 51 | 15 A3 | Kontrola systému měniče. |
| 52 | 15 A3 | Elektronický řídicí modul baterie. |
| 53 | 10 A2 | Elektricky nastavitelné sedadla. |
| 54 | 10 A3 | Elektrické chlazení čerpadla. |
| 55 | 10 A3 | Elektrický klimatizační systém. |
1Pojistka typu M.
2Mikropojistka.
3Mikropojistka dvojitá.
Řídicí jednotka napájení — dno
V dolní části pojistkové skříňky se nacházejí pojistky. Chcete-li získat přístup k dolní části pojistkové skříňky:
- Uvolněte dva háky umístěné na obou stranách pojistkové skříňky.
- Zvedejte vnitřní stranu pojistkové skříňky z podpory.
- Posuňte pojistkovou skříňku směrem ke středu motorového prostoru.
- Otočte vnější stranu pojistkové skříňky, abyste dosáhli dna.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 56 | — | Nepoužívá se. |
| 57 | 20 A4 | Vaporizér motoru Diesel. |
| 58 | 30 A4 | Čerpadlo paliva. |
| 59 | 30 A5 | Ventilátor |
| 40 A5 | Ventilátor (DW10F a 2,0L GTDI AU). | |
| 60 | 30 A5 | Ventilátor |
| 40 A5 | Ventilátor (DW10F a 2,0L GTDI AU). | |
| 61 | 40 A4 | Vyhřívací prvek čelního skla na levé straně. |
| 62 | 50 A5 | Modul řízení systémů karoserie. |
| 63 | 25 A4 | Ventilátor |
| 30 A4 | Ventilátor (DW10F a 2,0L GTDI AU). | |
| 64 | 30 A4 | Přídavný ohřívač. |
| 65 | 20 A4 | Vyhřívané přední sedadlo. |
| 66 | 40 A4 | Vyhřívací prvek čelního skla na pravé straně. |
| 67 | 50 A5 | Modul řízení systémů karoserie. |
| 68 | 40 A4 | Vyhřívané zadní sklo. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 69 | 30 A4 | Systém prevence zablokování kol během brzdění. |
| 70 | 30 A4 | Sedadlo pasažéra. |
| 71 | 60 A5 | Přídavný ohřívač. |
| 72 | 30 A4 | Otevřená střecha. |
| 73 | 20 A4 | Vyhřívané zadní sedadlo. |
| 74 | 30 A4 | Modul sedadla řidiče. |
| 75 | 30 A4 | Přídavný ohřívač. |
| 76 | 20 A4 | Čerpadlo oleje převodovky. |
| 77 | 30 A4 | Modul sedadla se systémem vyhřívání a klimatizace. |
| 78 | 40 A4 | Modul tažení přívěsu. |
| 79 | 40 A4 | Motor ventilátoru. |
| 80 | 30 A4 | Modul elektrického zavazadlového prostoru. |
| 81 | 40 A4 | Invertor 220 V. |
| 82 | 60 A5 | Čerpadlo systému prevence zablokování kol během brzdění. |
| 83 | 25 A4 | Motor předního stěrače vpravo. |
| 84 | 30 A4 | Elektromagnet startovacího motoru. |
| 85 | 20 A4 | Palivem napájený ohřívač. |
4Pojistka typu M.
5Pojistka typu J.
Pojistková skříňka v prostoru pro cestující
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | — | Nepoužívá se. |
| 2 | 7,5 A6 | Sedadlo s funkcí paměti; Bederní opěrka pro řidiče; Elektrická sluneční clona panoramatické střechy (pouze modely s pěti dveřmi). |
| 3 | 20 A6 | Odemknutí dveří řidiče; Odemknutí víčka nádrže na palivo. |
| 4 | 5 A6 | Nepoužívá se (rezervní). |
| 5 | 20 A6 | Nepoužívá se (rezervní). |
| 6 | 10 A7 | Nepoužívá se (rezervní). |
| 7 | 10 A7 | Nepoužívá se (rezervní). |
| 8 | 10 A7 | Siréna systému varování. |
| 9 | 10 A7 | Nepoužívá se (rezervní). |
| 10 | 5 A7 | Modul pro elektrické ovládání zadního víka. |
| Modul řízení systému Telematics. | ||
| 11 | 5 A7 | Integrovaný bezpečnostní modul. |
| 12 | 7,5 A7 | Modul integrace předního ovládání (ovládání klimatizace a rádia). |
| 13 | 7,5 A7 | Sloupek řízení; Přístrojová deska; Diagnostický konektor. |
| 14 | 10 A7 | Nepoužívá se (rezervní). |
| 15 | 10 A7 | Brána diagnostického konektoru. |
| 16 | 15 A6 | Blokování otevírání dveří dětmi; Uvolnění zvedacího skla zavazadlového prostoru. |
| 17 | 5 A7 | Siréna alarmu napájená baterií. |
| 18 | 5 A7 | Spínač zapalování; Tlačítko spínače zapalování. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 19 | 7,5 A7 | Kontrolní kontrolka deaktivace airbagu pasažéra. |
| 20 | 7,5 A7 | Modul řízení světlometů. |
| 21 | 5 A7 | Teploměr v prostoru pro cestující; Senzor vlhkosti. |
| 22 | 5 A7 | Nepoužito (rezervní). |
| 23 | 10 A6 | Napájení příslušenství zpožděné. |
| 24 | 20 A6 | Blokování/odemknutí. |
| 25 | 30 A6 | Okno dveří řidiče; Zrcadlo v dveřích řidiče. |
| 26 | 30 A6 | Okno dveří předního pasažéra; Zrcadlo v dveřích předního pasažéra. |
| 27 | 30 A6 | Otevíratelná střecha. |
| 28 | 20 A6 | Audio zesilovač. |
| 29 | 30 A6 | Okno zadních dveří na straně řidiče. |
| 30 | 30 A6 | Okno zadních dveří na straně pasažéra. |
| 31 | 15 A6 | Nepoužito (rezervní). |
| 32 | 10 A6 | Modul satelitního lokalizačního systému; Hlasové ovládání (SYNC); Informační displej a systém spotřební elektroniky; Přijímač rádiových frekvencí. |
| 33 | 20 A6 | RÁDIO. |
| 34 | 30 A6 | Pojistka startování/zapínání (pojistky č. 19, 20, 21, 22, 35, 36, 37, spínač instalace). |
| 35 | 5 A6 | Modul řízení systému doplňkové bezpečnosti. |
| 36 | 15 A6 | Vnitřní zrcadlo s funkcí automatického ztmavení; Modul vyhřívaného zadního sedadla; Modul CCD; Systém asistence při udržování jízdního pruhu; Automatická kontrola dálkových světel. |
| 37 | 15 A6 | Vyhřívaný volant. |
| 38 | 30 A6 | Nepoužito (rezervní). |
Ford Mondeo – schéma pojistkové skříňky
Rok výroby: 2021, 2022.
Vozy vyrobené od 01.04.2021
Pojistková skříňka napájení
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| 1 | 25 A1 | Motor stěrače předního pravého. |
| 2 | — | Relé startovacího motoru. |
| 3 | 15 A2 | Automatické stěrače (senzor deště); Stěrač zadního okna. |
| 4 | — | Relé ventilátoru. |
| 5 | 20 A1 | Zadní část zásuvky dodatečného napájení v konzole. |
| 6 | — | Relé dodatečného ohřívače. |
| 7 | 20 A2 | Modul řízení pohonného ústrojí. |
| 8 | 20 A2 | Modul řízení pohonného ústrojí. |
| 9 | — | Relé modulu řízení pohonného ústrojí. |
| 10 | 20 A1 | Zásuvka dodatečného napájení přední strana řidiče. |
| 11 | 15 A3 | Modul řízení pohonného ústrojí. |
| 12 | 15 A3 | Modul řízení pohonného ústrojí. |
| 13 | 10 A3 | Modul řízení pohonného ústrojí. |
| 14 | 10 A3 | Modul řízení pohonného ústrojí. |
| 15 | — | Relé zapalování/startování. |
| 16 | 20 A1 | Zásuvka dodatečného napájení v konzole. |
| 17 | — | Nepoužívá se. |
| 18 | 10 A2 | Modul řízení pohonného ústrojí. |
| 19 | 10 A2 | Systém asistence řízení. |
| 20 | 10 A2 | Světlomety. Spínač světlometů. |
| 21 | 15 A2 | Modul řízení převodovky; Čerpadlo oleje převodovky; Měnič hybridního vozidla. |
| 22 | — | Nepoužívá se. |
| 23 | 15 A2 | Monitorování mrtvého úhlu; Zadní kamera; Systém adaptivního tempomatu; Kontrolka funkce varování před kolizí; Modul kvality napětí; Senzor kvality vzduchu; Head-up displej. |
| 24 | — | Nepoužívá se. |
| 25 | 10 A3 | Systém prevence zablokování kol během brzdění. |
| 26 | 10 A3 | Modul řízení pohonného ústrojí. |
| 27 | — | Nepoužívá se. |
| Číslo | Amperáž [A] | Popis |
|---|---|---|
| 28 | — | Nepoužívá se. |
| 29 | 15 A2 | Elektronický modul řízení baterie. |
| 30 | — | Nepoužívá se. |
| 31 | — | Nepoužívá se. |
| 32 | — | Nepoužívá se. |
| 33 | — | Nepoužívá se. |
| 34 | 15 A2 | Elektrický blok sloupku řízení. |
| 35 | 15 A3 | Nepoužívá se (rezervní). |
| 36 | 15 A3 | Nepoužívá se (rezervní). |
| 37 | — | Nepoužívá se. |
| 38 | — | Relé čerpadla podtlaku. |
| 39 | — | Relé čerpadla podtlaku. |
| 40 | — | Relé čerpadla paliva. |
| 41 | — | Relé akustického signálu. |
| 42 | — | Nepoužívá se. |
| 43 | — | Nepoužívá se. |
| 44 | 5 A2 | Vyhřívání trysky stěrače. |
| 45 | 5 A2 | Monitorování čerpadla podtlaku. |
| 46 | 10 A3 | Nepoužívá se (rezervní). |
| 47 | 10 A3 | Spínač on/off brzd. |
| 48 | 20 A2 | Akustický signál. |
| 49 | 5 A2 | Monitorování průtokoměru vzduchu. |
| 50 | — | Nepoužívá se. |
| 51 | 15 A3 | Řízení systému měniče. |
| 52 | 15 A3 | Elektronický modul řízení baterie. |
| 53 | 10 A2 | Elektricky nastavitelné sedadla. |
| 54 | 10 A3 | Elektrické chladicí čerpadlo. |
| 55 | 10 A3 | Elektrický klimatizační systém. |
1Pojistka typu M.
2Mikropojistka.
3Mikropojistka dvojitá.
Pojistková skříňka — dno
V dolní části pojistkové skříňky se nacházejí pojistky. Aby jste se dostali k dolní části pojistkové skříňky:
- Uvolněte dva háky umístěné na obou stranách pojistkové skříňky.
- Zvedejte vnitřní stranu pojistkové skříňky ze svorky.
- Posuňte pojistkovou skříňku směrem ke středu motorového prostoru.
- Otočte vnější stranu pojistkové skříňky, abyste dosáhli dna.
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| 56 | 30 A4 | Čerpadlo paliva. |
| 57 | 20 A4 | Nepoužívá se (rezervní). |
| 58 | — | Nepoužívá se. |
| 59 | 40 A4 | Systém prevence zablokování kol během brzdění. |
| 60 | 40 A4 | Elektronický ventilátor. |
| 61 | 40 A4 | Vyhřívací prvek čelního skla na levé straně. |
| 62 | 50 A5 | Modul řízení systémů karoserie. |
| 63 | — | Nepoužívá se. |
| 64 | 30 A4 | Nepoužívá se (rezervní). |
| 65 | 20 A4 | Vyhřívané přední sedadlo. |
| 66 | 40 A4 | Vyhřívací prvek čelního skla na pravé straně. |
| 67 | 50 A5 | Modul řízení systémů karoserie. |
| 68 | 40 A4 | Vyhřívané čelní sklo. |
| 69 | — | Nepoužívá se. |
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| 70 | 30 A4 | Sedadlo pasažéra. |
| 71 | 60 A5 | Nepoužívá se (rezervní). |
| 72 | — | Nepoužívá se. |
| 73 | 20 A4 | Zadní vyhřívané sedadlo. |
| 74 | 30 A4 | Modul sedadla řidiče. |
| 75 | — | Nepoužívá se. |
| 76 | 20 A4 | Čerpadlo oleje převodovky. |
| 77 | 30 A4 | Modul sedadla se systémem vyhřívání a klimatizace. |
| 78 | 40 A4 | Nepoužívá se (rezervní). |
| 79 | 40 A4 | Motor ventilátora. |
| 80 | — | Nepoužívá se. |
| 81 | 40 A4 | Měnič. |
| 82 | — | Nepoužívá se. |
| 83 | 25 A4 | Motor předního stěrače na pravé straně. |
| 84 | — | Nepoužívá se. |
| 85 | 20 A4 | Nepoužívá se (rezervní). |
4Pojistka typu M.
5Pojistka typu J.
Pojistková skříňka v prostoru pro cestující
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| 1 | — | Nepoužívá se. |
| 2 | 7,5 A6 | Sedadlo s funkcí paměti; Bederní opěrka řidiče; Elektrická sluneční clona panoramatické střechy (pouze modely s pěti dveřmi). |
| 3 | 20 A6 | Odemknutí dveří řidiče; Odemknutí víčka nádrže na palivo. |
| 4 | 5 A6 | Nepoužívá se (rezervní). |
| 5 | 20 A6 | Nepoužívá se (rezervní). |
| 6 | 10 A7 | Nepoužívá se (rezervní). |
| 7 | 10 A7 | Nepoužívá se (rezervní). |
| 8 | 10 A7 | Siréna systému varování. |
| 9 | 10 A7 | Nepoužívá se (rezervní). |
| 10 | 5 A7 | Modul řízení dveří zavazadlového prostoru. |
| Modul řízení systému Telematics. | ||
| 11 | 5 A7 | Integrovaný bezpečnostní modul. |
| 12 | 7,5 A7 | Modul integrace předního ovládání (ovládání systému klimatizace a rádia). |
| 13 | 7,5 A7 | Sloupek řízení; Měřicí přístroj; Diagnostický konektor. |
| 14 | 10 A7 | Nepoužívá se (rezervní). |
| 15 | 10 A7 | Brána diagnostického konektora. |
| 16 | 15 A6 | Blokování otevírání dveří dětmi; Uvolnění zvedacího skla zavazadlového prostoru. |
| 17 | 5 A7 | Siréna varování napájená baterií. |
| 18 | 5 A7 | Spínač zapalování; Tlačítko spínače zapalování. |
| Číslo | Amperáž [A] | Popis |
|---|---|---|
| 19 | 7,5 A7 | Kontrolní kontrolka deaktivace airbagu pasažéra. |
| 20 | 7,5 A7 | Modul řízení světlometů. |
| 21 | 5 A7 | Teploměr v prostoru pro cestující; Senzor vlhkosti. |
| 22 | 5 A7 | Nepoužívá se (rezerva). |
| 23 | 10 A6 | zpožděné napájení příslušenství. |
| 24 | 20 A6 | Blokování/odblokování. |
| 25 | 30 A6 | Okno dveří řidiče; Zrcadlo v dveřích řidiče. |
| 26 | 30 A6 | Okno předních dveří pasažéra; Zrcadlo v dveřích pasažéra. |
| 27 | 30 A6 | Okno střechy. |
| 28 | 20 A6 | Audio zesilovač. |
| 29 | 30 A6 | Okno zadních dveří na straně řidiče. |
| 30 | 30 A6 | Okno zadních dveří na straně pasažéra. |
| 31 | 15 A6 | Nepoužívá se (rezerva). |
| 32 | 10 A6 | Modul systému satelitního určování polohy; Hlasové ovládání (SYNC); Informační displej a systém spotřební elektroniky; Přijímač rádiových frekvencí. |
| 33 | 20 A6 | RADIO; Aktivní potlačení hluku. |
| 34 | 30 A6 | Pojistka startování (pojistky č. 19, 20, 21, 22, 35, 36, 37, spínač instalace). |
| 35 | 5 A6 | Modul řízení systému dodatečné bezpečnosti. |
| 36 | 15 A6 | Vnitřní zrcadlo s funkcí automatického ztmavení; Modul vyhřívaného zadního sedadla; Modul přestávky řízený počítačem; Systém asistence při udržování jízdního pruhu; Automatická kontrola dálkových světel. |
| 37 | 15 A6 | Vyhřívaný volant. |
| 38 | 30 A6 | Nepoužívá se (rezerva). |
O Ford Mondeo (1992-2022)
Ford Mondeo je populární model střední třídy, který byl poprvé představen v roce 1992. Během své existence prošel několika generacemi a stal se oblíbeným pro svou spolehlivost, komfort a širokou škálu motorových možností. Mondeo nabízí různé typy motorů, včetně benzinových a dieselových variant, které se liší výkonem a spotřebou paliva. V průběhu let se Mondeo vyznačovalo moderním designem, pokročilými technologiemi a bezpečnostními prvky, což ho činí atraktivní volbou pro rodiny i jednotlivce, kteří hledají pohodlné a efektivní vozidlo.
Schéma pojistkové skříňky Ford Mondeo
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Mondeo, která je klíčová pro identifikaci a údržbu elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru motorového prostoru a pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je nezbytná pro správné fungování vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích jednotlivých pojistek.
