Nissan Juke (2011-2017) – pojistková skříňka
Nissan Juke (2011-2017) – schéma pojistek
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Nissan Juke (2011-2017) je pojistka F1 v pojistkové skříňce.
Pojistková skříňka kabina
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F1 | 20A | Zásuvka;
Zapalovač cigaret; Audio systém; Elektrická zrcátka. |
| F2 | 10 A | Systém posilovače |
| F3 | 10 A | Montážní blokace v motorovém prostoru |
| F4 | 15A | Relé ventilátoru |
| F5 | 10 A | Klimatizace |
| F6 | 15A | Relé ventilátoru |
| F7 | 10 A | Dodatečné vybavení |
| F8 | 10 A | Sada směrových světel |
| F9 | 20A | Vybavení přívěsu |
| F10 | 10A | Osvětlení interiéru |
| F11 | 15A | Vyhřívání sedadla |
| F12 | 10 A | Vyhřívání zrcátek |
| F13 | 10 A | Sada směrových světel |
| F14 | 10 A | Dodatečné vybavení |
| F15 | 10 A | Dodatečné vybavení |
| F16 | 10 A | Těsnění |
| F17 | 10 A | SRS |
| Relé | ||
| R1 | Relé dodatečného vybavení | |
| R2 | Relé ventilátoru | |
Schéma pojistkové skříňky motorového prostoru
Poloha
Schéma pojistkové skříňky 1
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F1 | 20A | Zadní sklo vyhřívané;
Vyhřívaná zrcátka. |
| F2 | – | Nepoužívá se |
| F3 | 20A | Systém řízení motoru |
| F4 | – | Nepoužívá se |
| F5 | 30A | Osvětlení/čelní stěrače |
| F6 | 10 A | Světla na pravé straně |
| F7 | 10 A | Světla na levé straně |
| F8 | – | Nepoužívá se |
| F9 | 10 A | Spojka kompresoru klimatizace |
| F10 | 15A | Mlhová světla |
| F11 | 10 A | Světlomet tlumený (pravý) |
| F12 | 10 A | Světlomet tlumený (levý) |
| F13 | 15A | Světlomet dálkový (levý) |
| F14 | 15A | Světlomet dálkový (pravý) |
| F15 | 10 A | Systém řízení motoru |
| F 16 | 10 A | Žárovky couvacího světla |
| F17 | 10 A | Systém proti krádeži |
| F18 | – | Nepoužívá se |
| F19 | – | Nepoužívá se |
| F20 | 15A | Čerpadlo paliva |
| F21 | 15A | Systém zapalování |
| F22 | 15A | Systém vstřikování |
| F23 | – | Nepoužívá se |
| F24 | 15A | Posilovač řízení |
| Relé | ||
| R8 | Relé vyhřívání zadního skla | |
| R17 | Relé ventilátoru chlazení (-) | |
| R18 | Relé ventilátoru chlazení (+) | |
| R20 | Relé systému zapalování | |

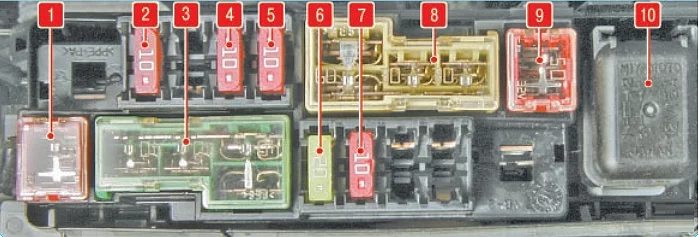

Schéma pojistek 2
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 1 | 50A | ABS |
| 2 | 10 A | Signál zastavení |
| 3 | 40A | Systém zapalování;
Elektrická okna; ABS |
| 4 | 10 A | AT |
| 5 | 10 A | Klaksón, generátor |
| 6 | 20A | Systém posilovače |
| 7 | 10 A | AT |
| 8 | 60A | Elektrický posilovač řízení |
| 8 | 30A | Stříkací tryska světlometu |
| 8 | 30A | ABS |
| 9 | 50A | Ventilátor chlazení |
| 10 | Relé klaksonu |
O Nissan Juke (2011-2017)
Nissan Juke, vyráběný v letech 2011 až 2017, je kompaktní crossover SUV, které se vyznačuje výrazným a unikátním designem. Tento model je známý svou sportovní siluetou a vysokou úrovní přizpůsobitelnosti, což umožňuje majitelům vybrat si z různých barevných kombinací a doplňků. Nissan Juke nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, přičemž populární jsou zejména 1.6-litrové benzínové motory s turbem. Vozidlo je vybaveno moderními technologiemi a bezpečnostními prvky, které zaručují komfortní a bezpečnou jízdu.
Schéma pojistkové skříňky Nissan Juke
Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Juke, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky v tomto modelu jsou v motorovém prostoru a v interiéru vozidla, obvykle pod palubní deskou. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
