Mercedes-Benz třídy E W211 (2002-2009) – pojistková skříňka
Mercedes Benz Třída E W211 (2002-2009) – schéma pojistkové skříňky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Benz Třída E W211 (2002-2009) je pojistka 54 a b v pojistkové skříňce vzadu v motorovém prostoru.
Pojistková skříňka v zavazadlovém prostoru
| Číslo | Popis | Ampéráž [A] |
| 1 | Spínač částečně elektrického nastavení předního sedadla pro cestujícího;
Řídicí jednotka nastavení předního sedadla na straně řidiče s pamětí. |
30 |
| 2 | Spínač částečně elektrického nastavení sedadla řidiče;
Řídicí jednotka nastavení předního sedadla na straně cestujícího s pamětí. |
30 |
| 3 | Řídicí jednotka monitorování tlaku v pneumatikách;
Řídicí jednotka PARKTRONIC; Řídicí jednotka; Televizní tuner (analogový/digitální); Navigační procesor. |
7,5 |
| 4 | S výjimkou motoru 113.990 (E55 AMG),
156.983 (E 63 AMG): Palivové čerpadlo. |
15 |
| 20 1) | ||
| Motor 113.990 (E55 AMG):
Oběhové čerpadlo chladiče stlačeného vzduchu. |
15 | |
| 5 | – | – |
| 6 | Řídicí jednotka audio brány | 40 |
| 7 | Kontrolér zadních dveří | 15 |
| 8 | Modul zesilovače antény vlevo;
ATA [EDW]; Senzor náklonu; Signál varování. |
7,5 |
| 9 | Řídicí jednotka zavěšeného ovládacího panelu. | 25 |
| 10 | Vyhřívané zadní sklo | 40 |
| 11 | Kontrolér zadních dveří | 20 |
| 12 | Připojovací skříňka zavazadlového prostoru | 15 |
| 13 | Interní napětí | 15 |
| 14 | – | – |
| 15 | Motor ventilu pro doplnění CL [ZV] | 10 |
| 16 | Ovladač vytápění a ventilace sedadla. | 20 |
| 17 | Řídicí jednotka řídicí jednotky přívěsu. | 20 |
| 18 | Řídicí jednotka řídicí jednotky přívěsu. | 20 |
| 19 | Vícekanálová pneumatická pumpa se sedadlem. | 20 |
| 20 | Relé záclony zadního skla | 7,5 |
| Relé | ||
| A | Relé palivové pumpy
(kromě motoru 113.990 (E55 AMG), 156.983 (E 63 AMG)). Motor 113.990 (E55 AMG): Relé cirkulační pumpy chladiče stlačeného vzduchu. |
|
| B | Relé 2, svorka 15R | |
| C | Rezervní relé 2 | |
| D | Relé zadního stěrače | |
| E | Vyhřívané relé zadního skla | |
| F | Relé 1, svorka 15R | |
| G | Relé změny polarity uzávěru paliva 1. | |
| H | Relé změny polarity uzávěru paliva 2. | |
| 1) od roku 2007 | ||

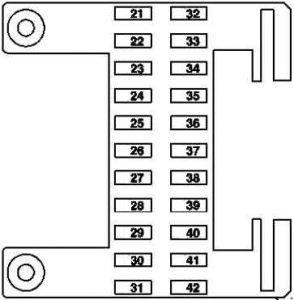

Pojistkový panel palubní desky
| Číslo | Popis | Ampéráž [A] |
| Napájení:
Pojistková skříňka zadní předběžná. |
150 | |
| 21 | Ovladač zadních dveří pravých | 25 |
| 30 1) | ||
| 22 | Ovladač předních dveří pravých | 25 |
| 30 1) | ||
| 23 | Řídicí jednotka nastavení předního sedadla
cestujícího s pamětí. |
30 |
| 24 | Těsnění obvodu 30, Keyless Go | 25 |
| 25 | Stacionární ohřívač | 25 |
| Kromě toho chráněno pojistkou poliswitch pro stacionární ohřívač;
Rádiový přijímač stacionární pro dálkový ohřívač. |
5 | |
| 26 | CD měnič | 7,5 |
| 27 | Relé terminál 15 (stav k 2007) | 5 |
| 28 | Servisní jednotka, displej a ovládání rádia COMAND. | 5 |
| Ovládací panel rádia a navigační jednotka;
Servisní jednotka, zobrazení a ovládání COMAND. |
15 | |
| 29 | Modul sloupku řízení;
Řídicí jednotka EIS [EZS]. |
7,5 |
| do roku 2006:
Řídicí jednotka měniče DC/DC. |
15 |
| 30 | Konektor pro připojení dat | 7,5 |
| 31 | Řídicí jednotka horního ovládacího panelu;
Relé pro deaktivaci přerušovaných zátěží (2006-2007). |
5 |
| do roku 2006:
Řídicí jednotka SAM na straně řidiče s pojistkou a reléovým modulem. |
7,5 | |
| 32 | Ovladač zadních dveří na levé straně | 30 |
| 33 | Ovladač předních dveří na levé straně | 30 |
| 34 | Řídicí jednotka nastavení předního sedadla na straně řidiče, s pamětí. | 30 |
| 35 | Řídicí jednotka WSS
(Weight Sensing System). |
5 |
| 36 | Vyhřívaná sedadla a ovladač ventilace sedadla. | 25 |
| 37 | AIRmatic s řídicí jednotkou ADS | 15 |
| 38 | Relé opěrky hlavy NECK-PRO | 7,5 |
| 39 | Spodní ovládací panel | 5 |
| 40 | Vyhřívaná sedadla a ovladač ventilace sedadla. | 10 |
| do roku 2006:
Horní ovládací panel. |
5 | |
| 41 | Centrální kontrolní modul dveří | 5 |
| 42 | Relé pro deaktivaci přerušovaných zátěží (do roku 2006)
Řídicí jednotka ME-SFI [ME] Týká se motorů 629, 642, 646 EVO: Relé 87, motor; Řídicí jednotka SAM na straně řidiče s pojistkou a reléovým modulem (motor 271, 272, 628, 629, 642, 646, 647, 648); Ovladač CNG (motor 271). |
7,5 |
| 1) od roku 2007 | ||

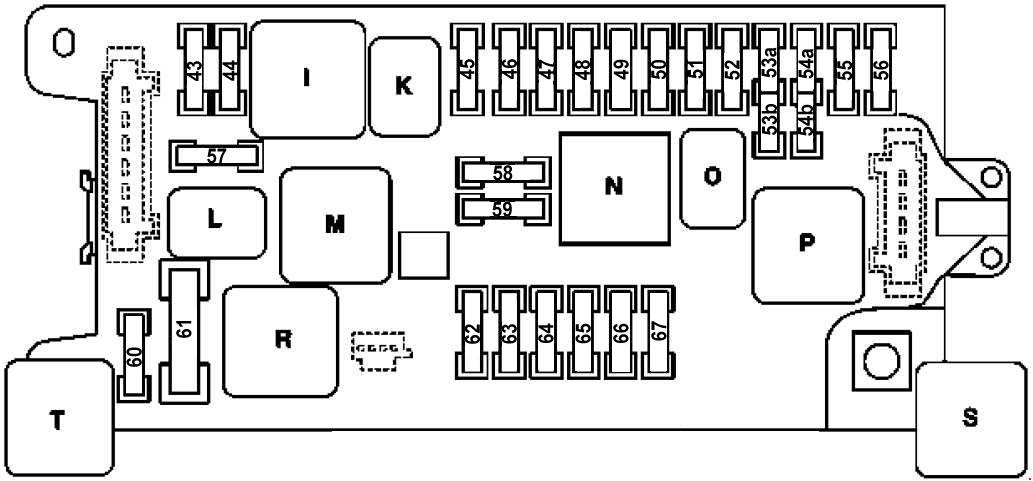

Pojistková skříňka v motorovém prostoru
| Číslo | Popis | Ampéráž [A] |
| 43 | Platí pro motor 112, 113, 156, 271, 272, 273:
Řídicí jednotka ME-SFI [ME]; Platí pro motor 271, 272, 273: Řídicí jednotka ME; Platí pro motory 628, 629, 642, 646, 647, 648: Řídicí jednotka CDI; Řídicí jednotka SAM na straně řidiče s modulem pojistek a relé; Řídicí jednotka SAM zadní s modulem pojistek a relé; Týká se motorů 629, 642, 646, 647, 648: Řídicí jednotka CDI; Řídicí jednotka SAM zadní s pojistkou a modulem relé. |
15 |
| 44 | Platí pro motor 646, 647, 648:
Řídicí jednotka CDI; Platí pro motor 271, 272, 273: Řídicí jednotka ME-SFI [ME]; Platí pro motor 271: (Bivalentní pohon na zemní plyn): Cil. 1 ventil vstřikování plynu; Cil. 2 ventil vstřikování plynu; Cil. 3 ventil vstřikování plynu; Cil. 4 ventil vstřikování plynu. |
15 |
| 45 | AIRmatic s řídicí jednotkou ADS
Elektronická řídicí jednotka modulu páky převodovky (automatická převodovka s pěti převody (NAG)); Řídicí jednotka systému kontroly úrovně zadní osy; Spínač rozpoznávání převodů; (automatická manuální převodovka Sequentronic (SEQ)) |
7,5 |
| 46 | Řídicí jednotka ETC [EGS]
(automatická převodovka s 5 převody (NAG)); Elektrická řídicí jednotka VGS (automatická převodovka se 7 převody); Manuální automatická řídicí jednotka převodovky (automatická manuální převodovka Sequentronic (SEQ)). |
7,5 |
| 47 | Řídicí jednotka ESP, SPS [PML] a BAS | 5 |
| 48 | Řídicí jednotka systémů zadržování;
Naviják reverzibilní přední levý (stav k 2007); Naviják reverzibilní přední pravý (stav k 2007). |
7,5 |
| 49 | Řídicí jednotka systémů bezpečnosti;
Přední sedadlo spolujezdce obsazené a senzor rozpoznávání dětské sedačky; Relé opěrek hlavy NECK-PRO. |
7,5 |
| 50 | Připojovací bod pro přenos CTEL;
Připojovací bod napájení VICS; Řídicí jednotka systému nouzového volání. |
5 |
| 51 | Rezerva | 5 |
| 52 | Spínač vnějších světel;
Sada směrových světel; Osvětlení prostoru odkládací schránky se spínačem; AAC s integrovanou kontrolou; Motor ventilátoru navíc (stav k 2007); Světlomet bi-xenon: Regulátor nastavení průtoku světlometů. |
7,5 |
| 53a | Rezerva | 15 |
| 53b | Relé startovacího motoru | 15 |
| 54a | Osvětlený zapalovač cigaret | 15 |
| 54b | Osvětlený zapalovač cigaret | 15 |
| 55 | Telefon (do 2007);
Připojovací modul Bluetooth (do 2007); Připojovací bod pro přenos CTEL; Řídicí jednotka systému nouzových volání (stav k 2007). |
7,5 |
| 56 | Motor stěrače | 40 |
| 57 | Platí pro motory 628, 646, 647, 648:
Řídicí jednotka CDI; Týká se motorů 271, 272, 273: Řídicí jednotka ME-SFI [ME]; Ventil kontrolující foukání Verze PremAir Sensor. |
25 |
| 58 | Platí pro motory 112, 113, 156:
Zapalovací cívka (1-8). |
15 |
| 59 | Relé startovacího motoru | 15 |
| 20 1) | ||
| 60 | Ventilátor chladiče oleje
(E55 AMG, E63 AMG) |
10 |
| 61 | Elektrická vzduchová pumpa | 40 |
| 62 | Relé řízení pumpy SEQ
(automatizovaná manuální převodovka Sequentronic (SEQ)) |
30 |
| 63 | Jednotka řízení manuální automatické převodovky
(automatizovaná manuální převodovka Sequentronic (SEQ)) Týká se motorů 112, 113: Relé obvodu 87: Jednotka řízení motoru ME-SFI [ME]. |
15 |
| 64 | Spínač vnějších světel;
Sada směrových světel; AAC [KLA] ovládací a servisní panel; Pohodlí AAC [KLA] ovládací a servisní panel; Modul sloupku řízení (do roku 2007). |
7,5 |
| 65 | Kontrolér IS [EZS];
Kontrolér elektrického zámku řízení. |
20 |
| 66 | Skupina předního světlometu vpravo;
Skupina předního světlometu vlevo; Ovládací knoflík HRA [LWR] (stav k roku 2007); Skupina bi-xenonového světlometu: Modul výkonu HRA. |
7,5 |
| 67 | Spínač brzdových světel | 5 |
| Relé | ||
| J | Relé 87, motor | |
| K. | Relé konektoru 87, rám | |
| L | Relé startovacího motoru | |
| M | Relé řízení pumpy SEQ | |
| N | Relé svorky 15 | |
| O | Relé klaksonu | |
| P. | Relé svorky 15R | |
| R | Relé vzduchové pumpy
(s výjimkou motoru 113.990 (E55 AMG), 156.983 (E63 AMG)); Ventilátor chladiče oleje (pouze motor 113.990 (E55 AMG), 156.983 (E63 AMG)). |
|
| S | Relé Airmatic | |
| 1) od roku 2007 | ||

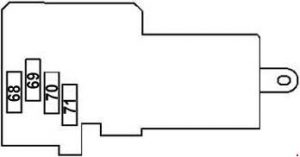

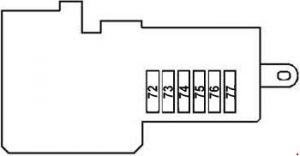

Pojistková skříňka přední
Vpředu
Zadní
| Číslo | Popis | Amperáž [A] |
| Napájení:
baterie (G1). |
||
| 68 | Platí pro motory 629, 642, 646, 647, 648:
Amplifikátor vytápění. |
200 |
| 69 | Platí pro motory 629, 642, 646 EVO:
Výstupní fáze časování zapálení |
150 |
| 70 | Externí startovací bod | – |
| 71 | Platí pro motory 112, 113, 156, 271,
272, 273, 629, 642, 646, 647, 648: AAC s integrovanou kontrolou motoru dodatečného ventilátoru. |
150 |
| Týká se motorů 629, 642, 646 EVO:
Motor a elektrický ventilátor nasávání; Klimatizace s integrovanou kontrolou. |
100 | |
| 72 | Hydraulická jednotka řídicího systému | 50 |
| 73 | Hydraulická jednotka řídicího systému;
od 2007: Jednotka kontroly ESP. |
50 |
| 74 | Relé AIRmatic | 40 |
| 75 | Jednotka kontroly SAM pravá | 40 |
| 76 | Reverzibilní naviják přední pravý;
Motor 113.990 (E 55 AMG): Relé vstřikování vzduchu. |
40 |
| 77 | Motor ventilátoru;
Systém recirkulace topných systémů; Jednotka kontroly solárního generátoru. |
40 |

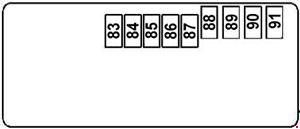

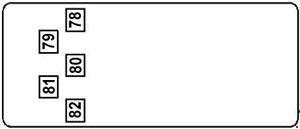

Pojistková skříňka zadní
Vpředu
Zadní
| Číslo | Popis | Amperáž [A] |
| Napájení:
baterie. |
||
| 78 | Řídicí jednotka SAM na straně řidiče s pojistkou a modulem relé. | 200 |
| 79 | Řídicí jednotka SAM vzadu s pojistkou a modulem relé. | 200 |
| 80 | Řídicí jednotka SAM na straně řidiče s pojistkou a modulem relé. | 150 |
| 81 | Pojistková skříňka vnitřní | 150 |
| 82 | Platné pro motor 113.990 (E55 AMG),
156.983 (E63 AMG): Pojistka přes těsnění připojení svorky 30: Pojistka F82A a F82B. |
150 |
| F82A | Pojistka řídicí jednotky čerpadla paliva nalevo
(156.983 (E63 AMG)). Pojistka řídicí jednotky čerpadla paliva napravo (156.983 (E63 AMG)). |
40 |
| Relé čerpadla paliva (113.990 (E55 AMG),
156.983 (E63 AMG)). |
30 | |
| F82B | Pojistka relé vstřikování vzduchu | 40 |
| 83 | Verze taxi:
řídicí jednotka multifunkčního speciálního vozidla (SVMCU [MSS]). |
30 |
| 84 | Senzor baterie | 5 |
| 85 | Telefonní rozhraní;
Univerzální přenosné rozhraní CTEL (UPCI [UHI]); Řídicí jednotka systému hands-free; Řídicí jednotka systému rozpoznávání hlasu. |
5 |
| 86 | Vnitřní napájení
(5A – do 2003; 30A – 2004-2006; 5A – od 2007). |
|
| Verze USA: řídicí jednotka SDAR | 5 | |
| Týká se vládních vozidel:
multifunkční řídicí jednotka speciálního vozidla (SVMCU [MSS]); Verze taxi: multifunkční řídicí jednotka speciálního vozidla (SVMCU [MSS]). |
30 | |
| 87 | Pneumatická pumpa pro dynamickou kontrolu sedačky. | 30 |
| 88 | Kontrolér TLC [HDS];
Kontrolér uzavírání zadních dveří. |
30 |
| 89 | Kontrolér nakládací plochy | 40 |
| 90 | Reverzibilní naviják přední levý pro nouzové napájení;
Řídicí jednotka speciálního vozidla (SVMCU [MSS]). |
40 |
| Do 02/03 pro motor 113.990 (E55 AMG):
Relé palivové pumpy. |
30 | |
| 91 | multifunkční řídicí jednotka speciálního vozidla (SVMCU [MSS]). | 40 |
O Mercedes Classe E W211 (2002-2009)
Mercedes Classe E W211, vyráběný v letech 2002 až 2009, je známý svou elegancí a technologickou vyspělostí. Tento model nabízí širokou škálu motorových možností, včetně benzínových a naftových motorů, které se pohybují od 1.8litrového čtyřválce až po 5.5litrový V8. W211 je vybaven pokročilými funkcemi, jako jsou vzduchové odpružení AIRMATIC, systém COMAND a množství bezpečnostních prvků. Jeho design kombinuje klasické linie s moderními prvky, což z něj činí oblíbenou volbu mezi milovníky luxusních vozidel.
Schéma pojistkové skříňky Mercedes Classe E W211
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes Classe E W211, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází na více místech, včetně prostoru pod kapotou, v interiéru na straně řidiče a v zavazadlovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla.
