Škoda Octavia Tour Mk1 (A4)
1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 a 2004
Kabina
Pojistková skříňka
Nachází se na konci palubní desky, na straně řidiče, za ochranným panelem.

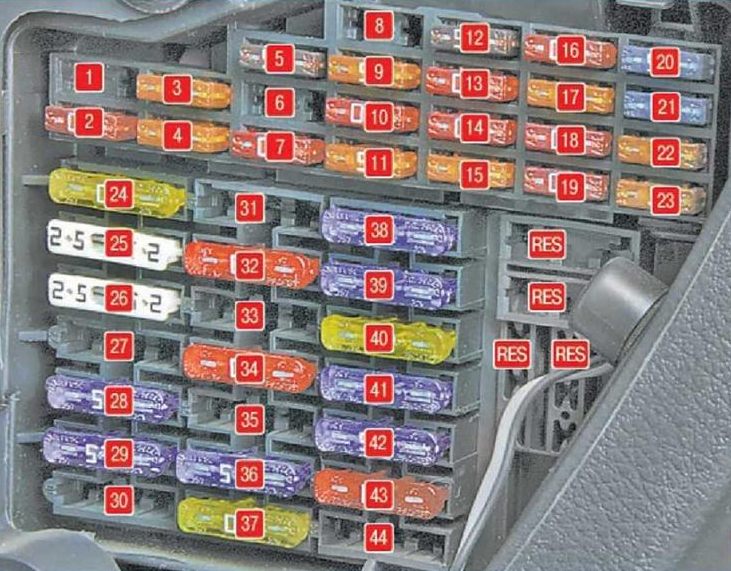

Schéma
Účel
| 1 | 10A Zrcátka s vyhříváním, relé zapalovače cigaret, elektrická sedadla a trysky stěrače |
| 2 | 10A Směrová světla, světlomety s xenonovými žárovkami |
| 3 | 5A osvětlení odkládací schránky |
| 4 | 5A osvětlení registrační značky |
| 5 | 7,5A Vyhřívaná sedadla, klimatizace Climatronic, ventilátor recirkulace vzduchu, vnější vyhřívaná zrcátka, ovládání tempomatu |
| 6 | 5A Centrální zamykání |
| 7 | 10A Světla zpátečky, parkovací senzory |
| 8 | Telefon 5A |
| 9 | 5A ABS, ESP |
| 10 | 10A Zapalování |
| 11 | 5A Přístrojová deska |
| 12 | 7,5A Napájení diagnostického systému |
| 13 | 10A brzdová světla |
| 14 | 10A Osvětlení interiéru karoserie, centrální zamykání, osvětlení interiéru karoserie (bez centrálního zamykání) |
| 15 | 5A Přístrojová deska, senzor úhlu řízení, zpětné zrcátko |
| 16 | Klimatizace 10A |
| 17 | 5A Vyhřívané trysky, 30A Denní světlo |
| 18 | 10A Pravý dálkový světlomet |
| 19 | 10A Levý dálkový světlomet |
| 20 | 15A Pravý potkávací světlomet, vyrovnávání světlometů |
| 21 | 15A Levý potkávací světlomet |
| 22 | 5A Pravé parkovací světlo |
| 23 | 5A Světlo zastavení vlevo |
| 24 | 20A Stěrače předního skla, motor ostřikovače skla |
| 25 | 25A Ventilátor topení, klimatizace, Climatronic |
| 26 | 25A Vyhřívaný kryt zavazadlového prostoru |
| 27 | 15A Stěrač zadního skla |
| 28 | 15A Palivové čerpadlo |
| 29 | 15A Řídicí jednotka: benzínový motor, 10A Řídicí jednotka: naftový motor |
| 30 | 20A Elektrické střešní okno |
| 31 | Neobsazeno |
| 32 | Benzínový motor 10A – vstřikovače, čerpadlo vysokého tlaku naftového motoru 30A, řídicí jednotka |
| 33 | 20A Ostřikovač světlometů |
| 34 | Benzínový motor 10A: řídicí skříňka, naftový motor 10A: řídicí skříňka |
| 35 | 30A Zásuvka pro připojení přívěsu, zásuvka v zavazadlovém prostoru |
| 36 | 15A Mlhová světla |
| 37 | Benzínový motor 20A: řídicí skříňka, naftový motor 5A: řídicí skříňka |
| 38 | 15A Lampa zavazadlového prostoru, centrální zamykání, vnitřní osvětlení |
| 39 | 15A Systém nebezpečného varování |
| 40 | 20A Akustický signál (píp) |
| 41 | Zapalovač cigaret 15A |
| 42 | 15A Rádio, telefon |
| 43 | 10A Benzínový motor: řídicí skříňka, Naftový motor: řídicí skříňka |
| 44 | 15A Vyhřívaná sedadla |
Na zapalovač cigaret odpovídá pojistka číslo 41, 15A.
Pojistková skříňka relé

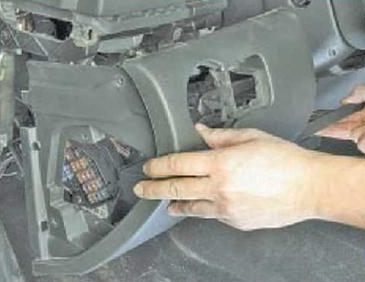

Nachází se pod panelem, za obložením.

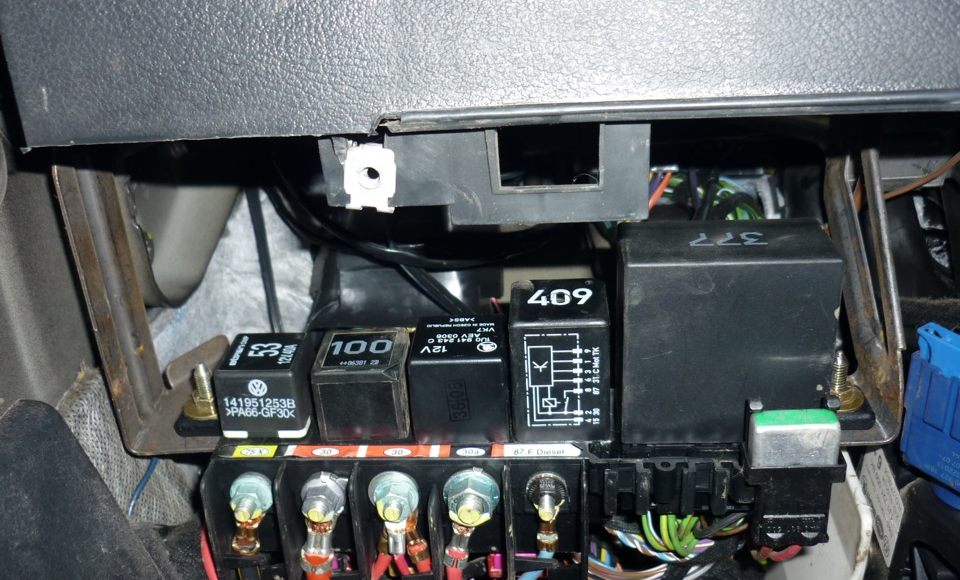

Ilustrační fotografie

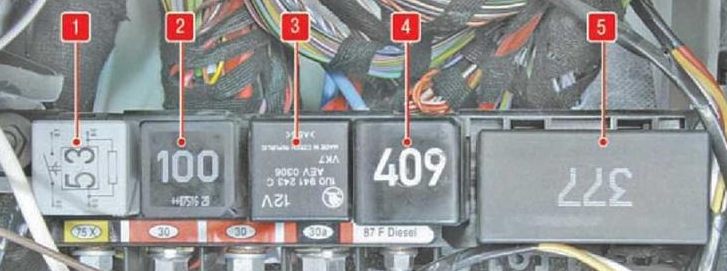

Schéma
Funkce
- relé klaksonu;
- přepínací relé;
- zesilovač osvětlení;
- relé palivového čerpadla;
- ovladač stěračů.
Ve vozidlech s bohatší elektrickou výbavou je k dispozici další panel – doplňkový (nainstalovaný nahoře), naplněný klasickými relé prvky.
Motorový prostor

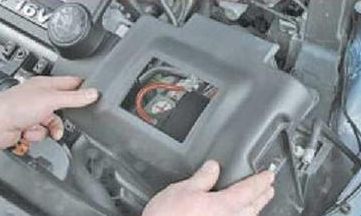

Nachází se v krytu baterie a skládá se z pojistek (s vysokým výkonem) a pojistek.

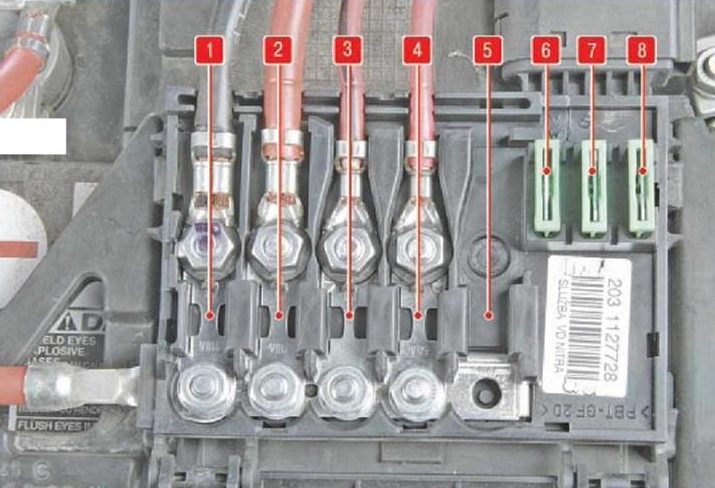

Schéma
Účel
| 1 | Generátor 110/150A |
| 2 | 110A Řídicí jednotka osvětlení interiéru |
| 3 | 40/50A Elektrický motor systému chlazení motoru |
| 4 | 50A Elektronická řídicí jednotka |
| 5 | 50A Zapalovací svíčky pro naftové motory |
| 6 | 30A Elektrický motor systému chlazení motoru |
| 7 | Řídicí jednotka ABS 30A |
| 8 | Řídicí jednotka ABS 30A |
O Škoda Octavia Tour Mk1 (A4)
Škoda Octavia Tour Mk1 (A4) je první generace populárního modelu Octavia, který se vyráběl od roku 1996 do roku 2010. Tento model se vyznačuje robustním designem a spolehlivostí, což ho činí oblíbeným mezi řidiči. Octavia Tour Mk1 byla dostupná s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly širokou škálu výkonu a efektivity. Mezi nejčastější motory patřily 1.6 MPI, 1.8T a 1.9 TDI, které byly známé svou úsporností a dlouhou životností. Díky prostornému interiéru a velkému zavazadlovému prostoru byla tato Octavia ideální volbou pro rodiny i jednotlivce.
Schéma pojistkové skříňky Škoda Octavia Tour Mk1 (A4)
Tato stránka zobrazuje schéma pojistkové skříňky pro model Škoda Octavia Tour Mk1 (A4), která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče. Schéma zobrazuje čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost vozidla, a proto je důležité mít přehled o její konfiguraci a správném použití.
