Toyota Hilux AN120 a AN130 (2015-2021) – pojistková skříňka
Toyota

Toyota Hilux AN120 a AN130 (2015-2021) – pojistková skříňka

Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Toyota Hilux AN120 / AN130 (2015–2021), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla, jak v kabině, tak i v motorovém prostoru, a získáš podrobné informace o přiřazení a rozložení každé pojistky a relé.

Toyota Hilux (2015-2018) – schéma pojistek

Rok výroby: 2015, 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Hilux (2015-2018) je pojistka 21 v pojistkové skříňce v kabině.

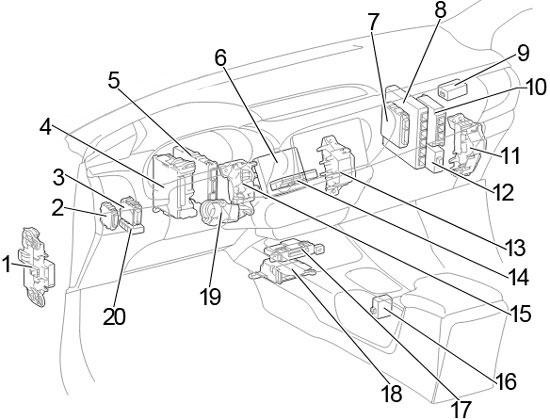

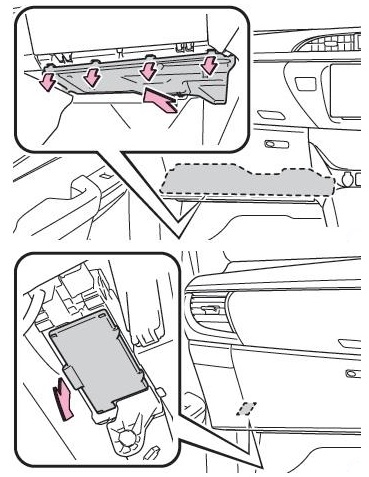

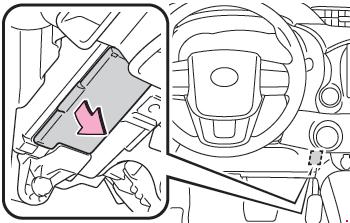

Pojistková skříňka kabiny

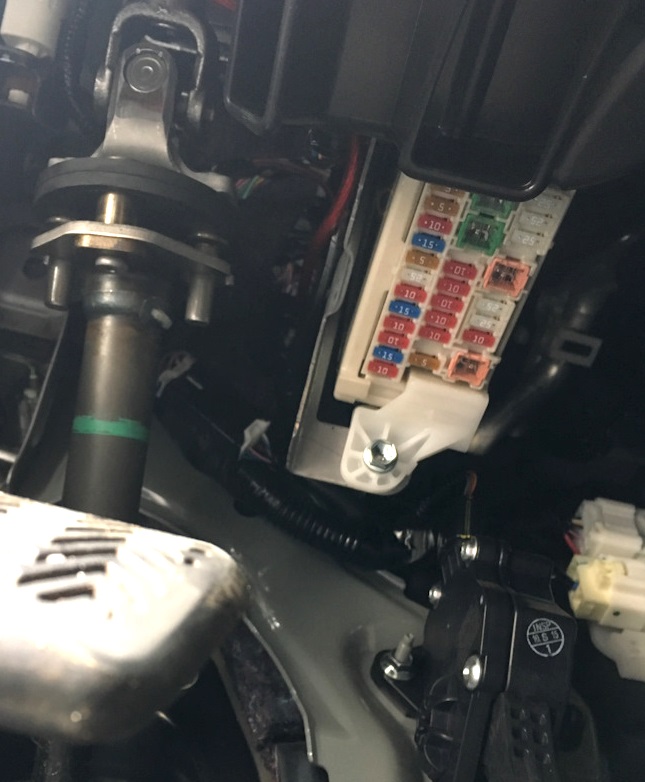

Pojistková skříňka v kabině Toyota Hilux (2015-2018) s pojistkou zapalovače.

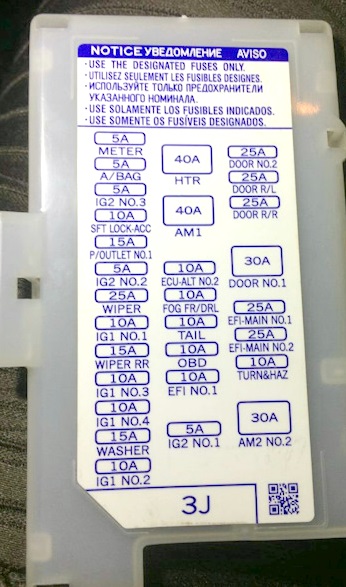

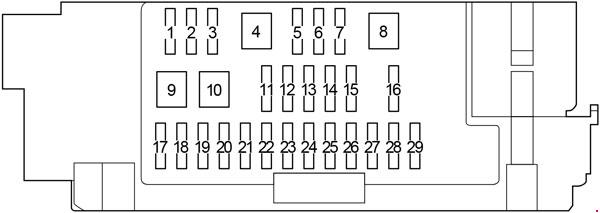

Toyota Hilux – schéma pojistkové skříňky – kabina
Pojistka Ampér Obvod
1 DVEŘE Č.2 25 Napájení okna
2 DVEŘE L/P 25 Napájení okna
3 DVEŘE P/P 25 Napájení okna
4 DVEŘE Č.1 30 Napájení okna
5 ETCS 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:

Systém vstřikování s více porty;

Systém vstřikování s více porty sekvenčně.
EFI-MAIN Č.1 25 1GD-FTV, 2GD-FTV:

ABS, klimatizace;

Asistence při kontrole v klesání;

Systém vstřikování s více porty;

Systém vstřikování s více porty sekvenčně;

Asistence při startu do kopce;

TRC;

VSC.
6 EFI-MAIN Č.1 25 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:

ABS;

Klimatizace;

Systém asistence při klesání;

Systém vstřikování s více porty;

Systém vstřikování s více porty sekvenčně;

Asistence při startu do kopce;

TRC;

VSC.
EFI-MAIN Č.2 25 1GD-FTV, 2GD-FTV:

Systém vstřikování s více porty;

Systém vstřikování s více porty sekvenčně.
7 TURN & HAZ 10 Směrovky a varovné světlo;

Kombinovaný tachometr;

Kontrola zámku dveří;

Systém přístupu a startování;

Systém imobilizace;

Startování;

Blokování řízení;

Bezpečnost proti krádeži;

Kontrola bezdrátového zámku.
8 AM2 Č.2 30 Systém vstřikování s více porty;

Systém vstřikování s více porty sekvenčně;

Systém přístupu a startování;

Systém imobilizace, startování;

Blokování volantu;

Kontrola bezdrátového zámku.
9 HTR 40 Klimatizace;

Nabíjení.
10 AM1 40 Systém přístupu a startování;

Systém imobilizace;

Startování;

Blokování volantu;

Kontrola bezdrátového zámku.
11 TAIL 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:

Zadní světlo;

Osvětlení;

Automatická kontrola osvětlení;

Nabíjení;

Systém přístupu a startování;

Přední mlhové světlo;

Systém imobilizace;

Připomínka klíče;

Připomínka světla;

Zadní mlhové světlo;

Startování;

Blokování volantu;

Kontrola bezdrátového zámku.
ECU-ALT Č.2 10 1GD-FTV, 2GD-FTV:

Kontrola zámku dveří;

Elektrické okno;

Bezpečnost proti krádeži.
12 FOG FR / DRL 10 Přední mlhové světlo;

Světlomet;

Osvětlení;

Zadní světlo.
13 ECU-ALT Č.2 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:

Kontrola zámku dveří;

Elektrické okno;

Bezpečnost proti krádeži.
TAIL 10 1GD-FTV, 2GD-FTV:

Zadní světlo;

Osvětlení;

Automatická kontrola osvětlení;

Nabíjení;

Systém přístupu a startování;

Přední mlhové světlo;

Systém imobilizace;

Připomínka klíče;

Připomínka světla;

Zadní mlhové světlo;

Startování;

Uzamknutí volantu;

Kontrola bezdrátového zámku.
14 OBD 10 Systém diagnostiky na palubě
15 EFI NO.1 10 ABS;

Klimatizace;

Asistence při sjezdu;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Asistence při startu do kopce;

Systém Stop & Start;

TRC;

VSC.
16 IG2 NO.1 5 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
17 METER 5 Kombinovaný tachometr;

Pohon všech kol;

ABS;

Klimatizace (automatická);

Audio systém;

Nabíjení;

Kontrola zámku dveří;

Kontrola asistence při sjezdu;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém přístupu a startování;

Světlomet;

Automatická kontrola úrovně předních světlometů;

Čištění světlometů;

Asistence při startu do kopce;

Osvětlení;

Systém imobilizace;

Vnitřní osvětlení;

Připomínka klíče;

Upozornění na opuštění jízdního pruhu;

Připomínka světla;

Systém navigace;

Systém prevence kolizí;

Systém monitorování zadního výhledu;

Upozornění na připnutí bezpečnostních pásů;

SRS;

Startování;

Uzamknutí volantu;

Systém Stop & Start;

Zadní světlo;

Telematický systém;

Antivirový systém;

Systém upozornění na tlak v pneumatikách;

TRC;

Směrovky a varovné světlo;

VSC;

Kontrola bezdrátového zámku.
18 A/BAG 5 Systém airbag SRS
19 IG2 NO.3 5 Nabíjení;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém imobilizace;

Systém multiplexové komunikace;

Telematický systém.
20 SFT LOCK-ACC 10 Uzamknutí převodovky
21 P/OUTLET NO.1 15 Napájecí zásuvka
22 IG2 NO.2 5 Systém přístupu a startování;

Systém imobilizace;

Startování;

Uzamknutí volantu;

Kontrola bezdrátového zámku.
23 WIPER 25 Přední stěrače a ostřikovač skla
24 IG1 NO.1 10 Audio systém;

Světlo couvání;

Nabíjení;

Kombinovaný tachometr;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Upozornění na opuštění jízdního pruhu;

Systém navigace;

Systém monitorování zadního výhledu.
25 – – –
26 IG1 NO.3 10 ABS;

Asistence při sjezdu;

Asistence při startu do kopce;

Systém Stop & Start;

TRC;

VSC.
27 IG1 NO.4 10 Klimatizace;

Audio systém;

Automatická kontrola osvětlení;

Nabíjení;

Kombinovaný tachometr;

Kontrola zámku dveří;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém přístupu a startování;

Přední mlhové světlo;

Světlomet;

Automatická kontrola úrovně předních světlometů;

Čištění světlometů;

Osvětlení;

Systém imobilizace;

Vnitřní osvětlení;

Vyhřívání zrcátek;

Systém multiplexové komunikace;

Systém navigace;

Napájecí zásuvka;

Elektrické okno;

Zadní mlhové světlo;

Systém monitorování zadního výhledu;

Odmlžovač zadního okna;

Upozornění na připnutí bezpečnostních pásů;

SRS;

Startování;

Uzamknutí řídicího systému;

Systém Stop & Start;

Zadní světlo;

Antivirový systém;

Systém upozornění na tlak v pneumatikách;

Kontrola bezdrátového zámku.
28 WASHER 15 Přední stěrače a ostřikovač skla
29 IG1 NO.2 10 Nabíjení;

Uzamknutí převodovky.

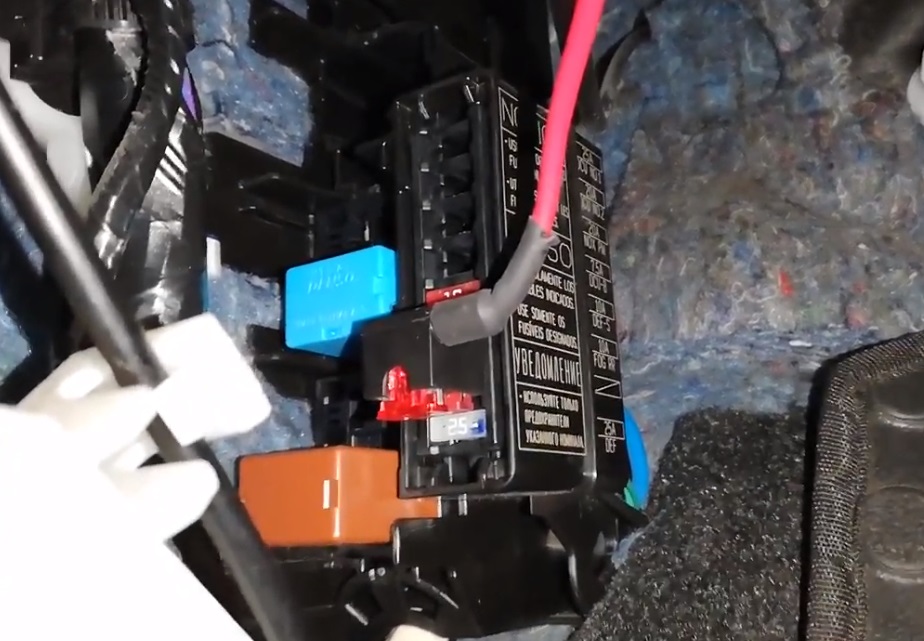

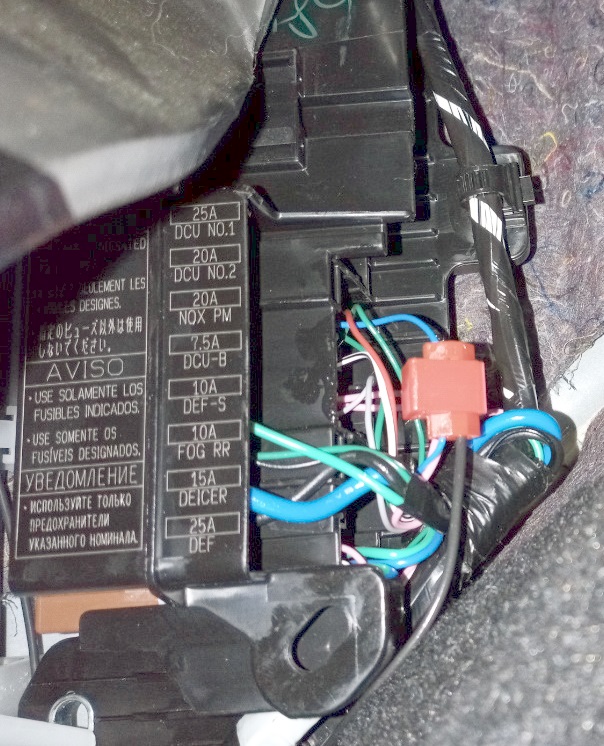

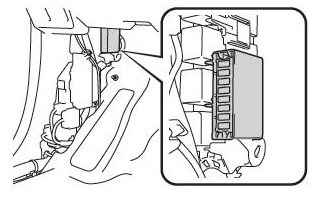

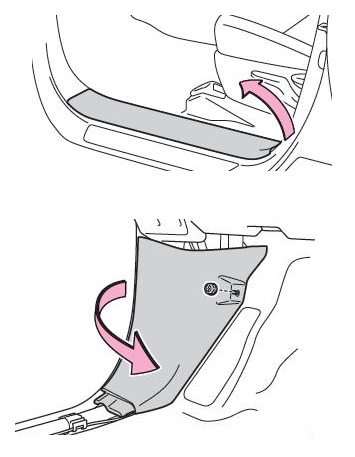

Pole relé kabiny č. 1

Reléové pole kabiny č. 1 pro uzamknutí převodovky.

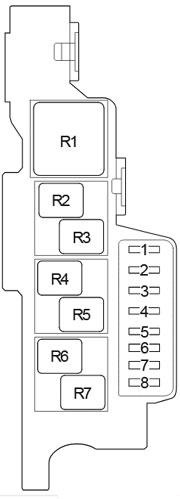

Toyota Hilux – schéma pojistkové skříňky – kabina (skříňka 1)
Pojistka Amp [A] Popis
1 DCU NO.1 25 Řídicí jednotka čerpadla močoviny
2 DCU NO.2 20 Řídicí jednotka čerpadla močoviny
3 NOX PM 20 Senzor oxidů dusíku
4 DCU-B 7,5 Řídicí jednotka čerpadla močoviny
5 DEF-S 10 Vyhřívání zrcátek;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
6 FOG RR 10 Zadní mlhové světlo
7 DEICER 15 Odmrazování stěrače čelního skla
8 DEF Odmrazovač zadního okna;

Vyhřívání zrcadla;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.

Relé

Relé Popis
R1 Čerpadlo močoviny (DCU-MAIN)
R2 Senzor oxidů dusíku (NOX PM)
R3 Odmrazování stěrače čelního skla (DEICER)
R4 Zadní mlhové světlo (FOG RR)
R5 –
R6 Invertor (INV)
R7 Odmlžovač zadního okna;

Vyhřívač zrcadla (DEF).

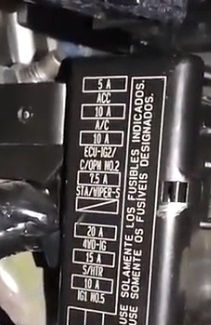

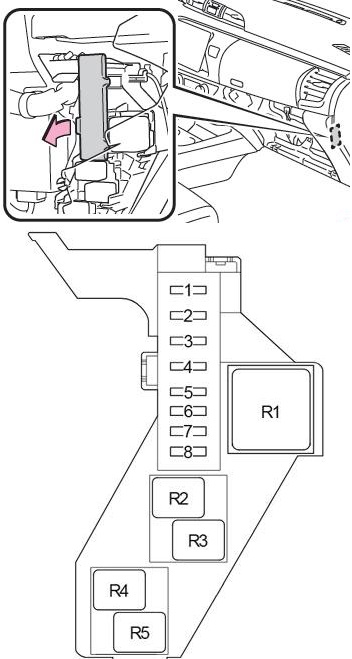

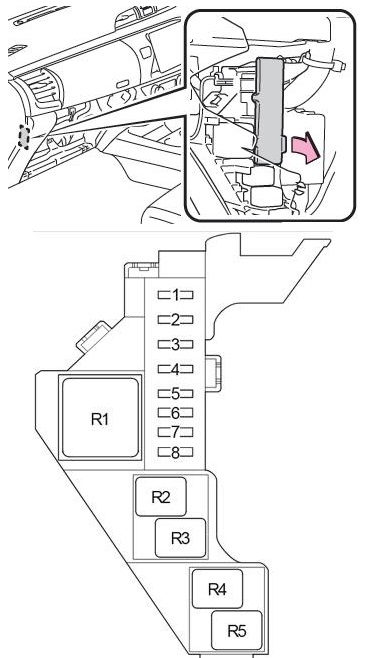

Pole relé kabiny č. 2

Reléové pole kabiny č. 2 pro vyhřívač zrcátek (DEF).
Toyota Hilux – schéma pojistkové skříňky – kabina (skříňka 2)
Pojistka Amp [A] Popis
1 ACC 5 4WD;

ABS;

Klimatizace;

Klimatizace;

Audio systém;

Nabíjení;

Hodiny;

Kombinovaný počítadlo kilometrů;

Ovládání zámku dveří;

Ovládání asistence při sjezdu;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém přístupu a startování;

Světlomet;

Automatická kontrola úrovně předních světlometů;

Čištění světlometů;

Asistence při startu do kopce;

Osvětlení;

Systém imobilizace;

Vnitřní osvětlení;

Připomínka klíče;

Upozornění na opuštění jízdního pruhu;

Připomínka světla;

Systém multiplexové komunikace;

Systém navigace;

Systém prevence kolizí;

Systém monitorování zadního výhledu;

Zrcadlo s dálkovým ovládáním;

Upozornění na bezpečnostní pás;

SRS;

Startování;

Uzamknutí volantu;

Systém Stop & Start;

Zadní světlo;

Telematický systém;

Antivandalismus;

Systém upozornění na tlak v pneumatikách;

TRC;

Ukazatele směru a varovné světlo;

VSC;

Ovládání bezdrátového zámku.
2 A / C 10 Klimatizace (manuální)
3 ECU-IG2/
C/OPN NO.2		 10 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
4 STA / WIPER-S 7,5 Startování;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování
5 – – –
6 4WD-IG 20 4WD
7 S / HTR 15 Před srpnem 2017:

Vyhřívání sedadla
S / HTR / S / VENT 15 Po srpnu 2017:

Vyhřívání sedadla
8 IG1 NO.5 10 Klimatizace;

Upozornění na opuštění jízdního pruhu;

Systém prevence kolizí.

Relé

Relé Popis
R1 Vyhřívání (HTR)
R2 Startování (IG1 č. 2)
R3 Startování (IG2)
R4 LHD:

Vyhřívaný volant (STRG HTR)
R5 Klimatizace (A / C COMP)

Pole relé kabiny č. 3

Reléové pole kabiny č. 3 pro vyhřívaný volant (STRG HTR).
Toyota Hilux – schéma pojistkové skříňky – kabina (pole 3)

Relé

Relé Popis
R1 Ohřívač PTC (PTC HTR č. 1)
R2 Ohřívač PTC (PTC HTR č. 3)
R3 Ohřívač PTC (PTC HTR č. 2)
R4 Viskózní ohřívač (lepkavý)
R5 –
R6 Zámek dveří (D / L č. 1)
R7 Zámek dveří (D / L č. 2)
R8 RHD:

Zámek dveří (D / L č. 2)
R9 RHD: –
Leggere  Toyota Yaris iA (2017-2018) – pojistková skříňka

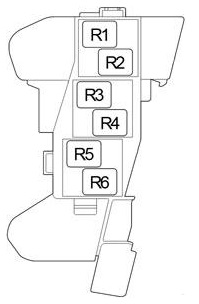

Pole relé kabiny č. 4

Reléové pole kabiny č. 4 pro zámek dveří (D/L č. 2).
Toyota Hilux – schéma pojistkové skříňky – kabina (pole 4)

Relé

Relé Popis
R1 Denní světla (DRL)
R2 Proti krádežový systém (S-HORN)
R3 Přední mlhová světla (FOG FR)
R4 Zadní světlo (TAIL)
R5 Vnitřní světla (DOME CUT)
R6 Zapalování (IG1 č. 1)

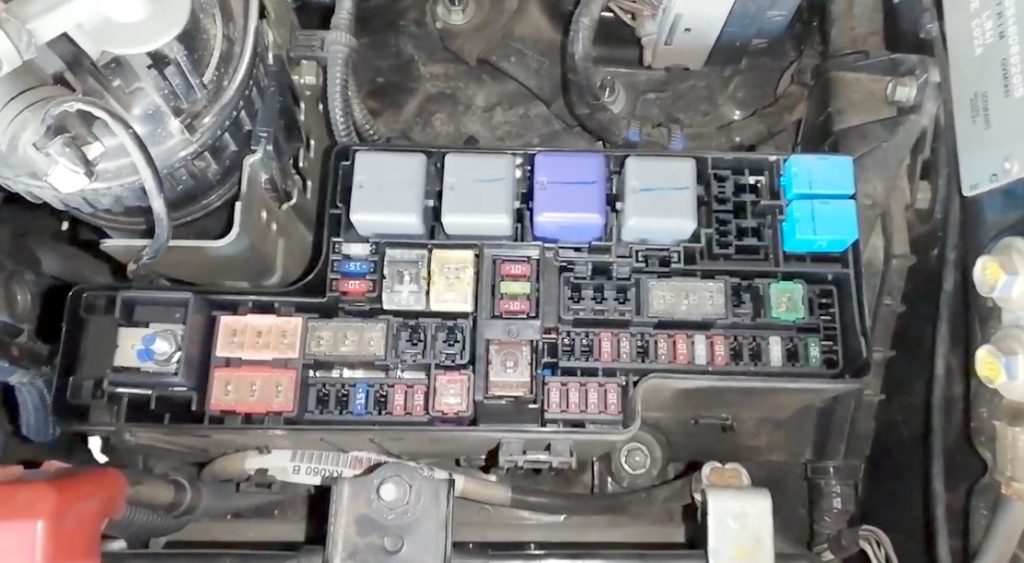

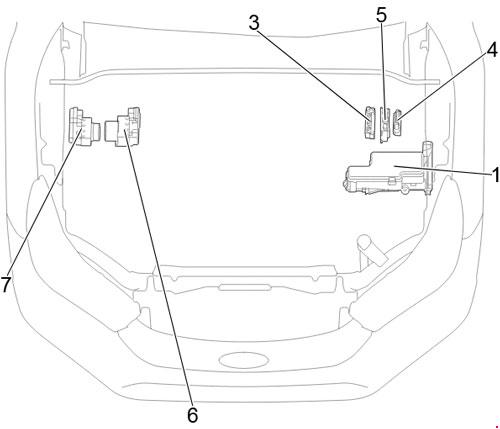

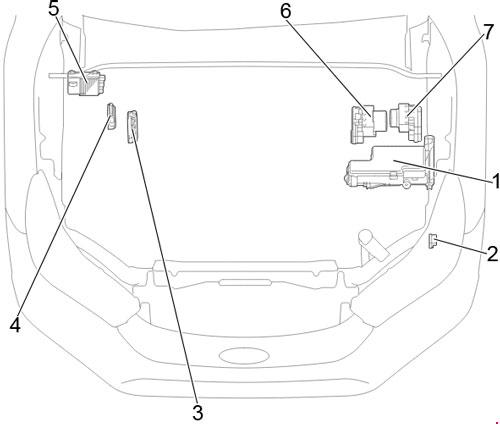

Pojistková skříňka motorového prostoru

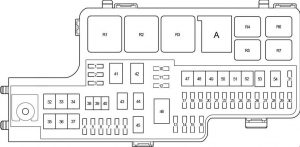

Pojistková skříňka v motorovém prostoru pro zámek dveří (D/L č. 2).

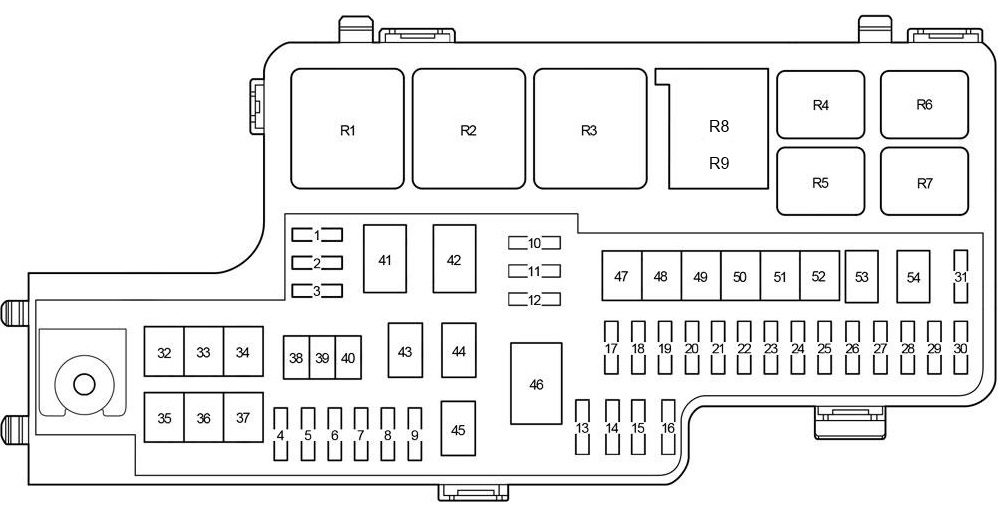

Toyota Hilux – diagram pojistkové skříňky – motorový prostor
Pojistka Amp [A] Popis
1 – – –
2 – – –
3 – – –
4 INV 20 Zásuvka napájení (invertor)
5 ECU-ALT NO.1 10 Dvojité zamykání
6 – – –
7 STOP 10 Po srpnu 2017:

Brzdová světla

ABS

TRC

VSC

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Nabíjení;

Asistence při sjezdu;

Systém přístupu a startování;

Systém asistence při startu do kopce;

Systém imobilizace;

Blokování převodovky;

Startování;

Blokování volantu;

Kontrola bezdrátového zámku.
8 STOP 10 Před srpnem 2017:

Brzdová světla

ABS

TRC

VSC

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Nabíjení;

Asistence při sjezdu;

Systém přístupu a startování;

Systém asistence při startu do kopce;

Systém imobilizace;

Blokování převodovky;

Startování;

Blokování volantu;

Kontrola bezdrátového zámku.
STRG HTR 10 Po srpnu 2017:

Vyhřívaný volant
9 4WD-ALT 10 4WD
10 ECU-B NO.1 10 4WD;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

ABS;

Klimatizace (automatická);

Audio systém;

Nabíjení;

Hodiny;

Kombinovaný počítadlo kilometrů;

Kontrola zámku dveří;

Dvojité zamykání;

Kontrola asistence při sjezdu;

Systém přístupu a startování;

Světlomet;

Automatická kontrola úrovně světlometů (automatická);

Čištění světlometů;

Asistence při startu do kopce;

Osvětlení;

Systém imobilizace;

Vnitřní osvětlení;

Připomínka klíče;

Varování o opuštění jízdního pruhu;

Připomínka světla;

Systém navigace;

Systém prevence kolizí;

Systém monitorování zadního výhledu;

Varování o zapnutí bezpečnostních pásů;

SRS;

Startování;

Blokování volantu;

Systém Stop & Start;

Zadní světlo;

Telematický systém;

Bezpečnost proti krádeži;

Systém varování o tlaku v pneumatikách;

TRC;

Směrovky a varovné světlo;

VSC;

Kontrola bezdrátového zámku.
11 RADIO 10 Audio systém;

Systém navigace;

Systém monitorování zadního výhledu.
12 DOME 10 Systém imobilizace;

Systém přístupu a startování;

Vnitřní osvětlení;

Startování;

Blokování volantu;

Bezpečnost proti krádeži;

Kontrola bezdrátového zámku.
13 H-LP RH-LO 10 Pravý světlomet (tlumené světlo)
14 H-LP LH-LO 10 Levý světlomet (tlumené světlo);

Regulace úrovně předních světlometů;

Čištění světlometů.
15 H-LP RH-HI 10 Pravý světlomet (dálkové světlo)
16 H-LP LH-HI 10 Levý světlomet (dálkové světlo)
17 S-HORN 7,5 Proti krádežový systém
18 MAYDAY 7,5 Telematický systém
19 HORN 10 Klakson;

Systém přístupu a startování;

Systém imobilizace;

Startování;

Blokování volantu;

Bezpečnost proti krádeži;

Kontrola bezdrátového zámku.
20 EFI-B 7,5 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
21 ALT-S / ICS 7,5 Nabíjení
22 SMART 7,5 Systém přístupu a startování;

Systém imobilizace;

Startování;

Blokování volantu;

Kontrola bezdrátového zámku.
23 ECU-B NO.3 10 Klimatizace (automatická);

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém přístupu a startování;

Systém imobilizace;

Vyhřívání zrcátek;

Multiplexová komunikační soustava;

Startování;

Blokování řídicího systému;

Bezpečnost proti krádeži;

Kontrola bezdrátového zámku.
24 A / F HTR 20 1GR-FE, 1TR-FE, 2TR-FE:

Senzor poměru vzduch-palivo.
EDU 25 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
25 STRG LOCK/
AM2 NO.1		 10 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém přístupu a startování;

Systém imobilizace;

Startování;

Blokování volantu;

Kontrola bezdrátového zámku.
26 INJ 15 1GR-FE, 1TR-FE, 2TR-FE:

Kombinovaný počítadlo kilometrů;

Systém vstřikování vícebodového;

Systém sekvenčního vícebodového vstřikování;

Zapalování.
ST NO.2 30 2GD-FTV se systémem Stop & Start: Systém

Entry & Start;

Imobilizér;

Startování;

Blokování volantu;

Kontrola bezdrátového zámku.
27 ECU-B Č.2 10 Systém přístupu a startování;

Systém imobilizace;

Startování;

Blokování volantu;

Kontrola bezdrátového zámku.
28 ECU-B Č.4 25 Automatická kontrola osvětlení;

Kontrola zámku dveří;

Systém přístupu a startování;

Přední mlhové světlo;

Světlomet, osvětlení;

Systém imobilizace;

Vnitřní osvětlení;

Elektrické okno;

Zadní mlhové světlo;

Startování;

Blokování volantu;

Zadní světlo;

Bezpečnost proti krádeži;

Kontrola bezdrátového zámku.
29 – – –
30 D / C CUT 30 Pojistky “ECU-B Č.1”, “RADIO”, “DOME”
31 ODS 7,5 ECU na detekci osob
32 P / SEAT 30 Před srpnem 2017:

Elektrické sedadlo
P / SEAT (D) 30 Po srpnu 2017:

Elektrické sedadlo
33 PTC HTR Č.2 30 Ohřívač PTC
34 – – –
35 ABS Č.1 50 ABS;

TRC;

VSC;

Kontrola asistence při sjezdu;

Kontrola asistence při startu do kopce.
36 ABS Č.2 30 ABS, TRC, VSC;

Kontrola asistence při sjezdu;

Kontrola asistence při startu do kopce.
37 R / BI / P-ALT 30 Relé “IG1 č. 2”:

Pojistky “4WD-IG”, “S / HTR”,

“S / HTR / S / VENT”, “IG1 č. 5”.
38 – – –
39 – – –
40 PTC HTR Č.1 50 Ohřívač PTC
41 GLOW 80 Systém žhavení
42 J / BB 60 Relé “EFI-MAIN Č.1”;

Relé “EFI-MAIN Č.2”, “EFI-MAIN Č.1”,

“EFI-MAIN Č.2”, “TURN & HAZ”,

“ETCS”, “EFI Č. 1 ”;

Pojistky “AM2 Č.2”.
43 H-LP CLN 30 Čištění světlometů
44 CDS FAN/
PTC HTR Č.3		 30 Klimatizace;

Ohřívač PTC;

Elektrický chladicí ventilátor.
45 R / B FLOOR-ALT 50 Relé “DEF”, “DEF”, “FOG RR”,

“DEICER”, “DEF-S”
46 ALT 140 Relé “P / W”, “ACC”, “R / B FLOOR-ALT”,

“R / BI / P-ALT”, “4WD-ALT”, “INV”,

“ABS Č.1”, “ABS Č.2 ”, “STOP”,

“P / SEAT”, “P / SEAT (D)”, “H-LP CLN”,

“STRG HTR”, “ECU-ALT Č.1”, “PTC HTR Č. 1”,

“PTC HTR Č. 2”, “FAN CDS / PTC HTR Č. 3”,

“HTR”, “DOOR P / L”, “DOOR Č. 1”,

“DOOR P / P”, “DOOR Č.2”, “FOG FR / DRL”,

“TAIL”, “OBD”, “ECU-ALT Č.2”,

“AM1”, “P / OUTLET Č.1”, “SFT LOCK-ACC”.
47 BBC Č.3 40 Systém Stop & Start
48 – – –
49 BBC Č.1 40 Systém Stop & Start
50 ST Č.1 30 1GR-FE, 1TR-FE, 2TR-FE:

Systém  přístupu a startování;

Systém imobilizace;

Startování;

Blokování řídicího systému;

Kontrola bezdrátového zámku.
50 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:

Systém  přístupu a startování;

Systém imobilizace;

Startování;

Blokování volantu;

Kontrola bezdrátového zámku.
51 – – –
52 – – –
53 AIR PMP 50 Čerpadlo vzduchu
DCU-MAIN 50 Relé “DCU-MAIN”, “DCU č. 1”,

“DCU č. 2”, “DCU-B”;

Pojistky “NOX PM”
54 H-LP MAIN 40 Relé “H-LP”, r

elé “DIMMER”,

“H-LP LH-LO”, “H-LP RH-LO”,

“H-LP LH-HI”, “H-LP RH-HI”.

Relé

Relé Popis
R1 Odpor
R2 Světlomet (H-LP)
R3 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:

Motorek na startování (ST NR 1)
R4 1GR-FE, 1TR-FE, 2TR-FE:

Motorek na startování (ST č. 1);

2GD-FTV s systémem Stop & Start:

Motorek na startování (ST č. 2).
R5 Brzdová světla;

Elektrický chladicí ventilátor (STOP / CDS FAN).
R6 1GR-FE, 1TR-FE, 2TR-FE:

Palivový vstřikovač (INJ);

1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:

Ovladač vstřikovače (EDU).
R7 Klakson
R8 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:

Systém předehřevu (GLOW)

1GR-FE, 1TR-FE, 2TR-FE:

Palivové čerpadlo / čerpadlo vzduchu

(FUEL PMP / AIR PMP HTR)
R9 1GR-FE, 1TR-FE, 2TR-FE:

Senzor poměru vzduch-palivo (A / F HTR)

Motorový prostor

Poloha

Dispozice obecných boxů pod kapotou

LHD

Umístění pojistkové skříňky pro vozidla s levostranným řízením (LHD).

RHD

Umístění pojistkové skříňky pro vozidla s pravostranným řízením (RHD).

Setkání

  1. Pojistková skříňka a relé
  2. LHD: Relé stěrače světlometů
  3. Řídicí jednotka zapalovacích svíček
  4. Řídicí jednotka vzduchu
  5. Řídicí jednotka vstřikovače
  6. Aktivátor brzdy (VSC)
  7. Aktivátor brzdy (bez VSC)

Pojistková skříňka a relé

Nachází se na levé straně motorového prostoru, vedle baterie.

Foto – příklad

Příklad fotografie pojistkové skříňky a relé v automobilu.

Diagram

Schéma pojistkové skříňky a relé pro elektrické systémy vozidla.

Chráněné komponenty

1  –
2  –
3  –
4 20A INV – Zásuvka (invertor)
5 10A ECU-ALT NR 1 – Dvojitý zámek
6 –
7 10A STOP – Od srpna 2017: Světla brzdy, ABS, TRC, VSC, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, systém nabíjení, systém asistence při sjezdu, systém inteligentního vstupu a startování, systém asistence při stoupání, imobilizér, zablokování páky převodovky, systém startování, zablokování řízení, systém bezdrátového ovládání
8 10A STOP – před srpnem 2017: světla brzdy, ABS, TRC, VSC, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, systém nabíjení, systém asistence při sjezdu, systém inteligentního vstupu a startování, systém asistence při stoupání, imobilizér, zablokování páky převodovky, systém startování, zablokování řízení, systém bezdrátového ovládání
10A STRG HTR – Od srpna 2017: Vyhřívaný volant
9 10A 4WD-ALT – pohon všech kol
10 10A ECU-B nr 1 – 4WD, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, ABS, klimatizace, audio systém, systém nabíjení, hodiny, přístrojová deska, centrální zamykání, dvojitý zámek, systém asistence při sjezdu, systém inteligentního vstupu a startování, světlomety, nastavení dosahu světlometů, ostřikovač světlometů, systém zdvihání, světla, imobilizér, vnitřní osvětlení, akustický signál klíče, asistent jízdního pruhu, akustický světelný signál, navigace, systém zabraňování kolizím, monitor, indikátor bezpečnostních pásů, airbagy, systém startování, zablokování řízení, systém start-stop, boční světlo, telematický systém, systém proti krádeži, systém monitorování tlaku v pneumatikách, TRC, směrovky (alarm), VSC, systém bezdrátového ovládání
11 RADIO 20A – audio systém, navigace, monitor
12 10A DOME – Imobilizér, systém inteligentního vstupu a startování, vnitřní osvětlení, systém startování, zablokování řízení, systém proti krádeži, systém bezdrátového ovládání
13 10A H-LP RH-LO – Pravé potkávací světlo
14 10A H-LP LH-LO – Levé potkávací světlo, nastavení dosahu světlometů, ostřikovač světlometů
15 10A H-LP RH-HI – Pravé dálkové světlo
16 10A H-LP LH-HI – Levé dálkové světlo
17 7,5A S-HORN – Systém proti krádeži
18 7,5A MAYDAY – Telematický systém
19 10A HORN – Klakson, systém inteligentního vstupu a startování, imobilizér, systém startování, zablokování řízení, systém proti krádeži, systém bezdrátového ovládání
20 7,5A EFI-B – systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
21 7,5A ALT-S / ICS – Systém nabíjení
22 7,5A SMART – systém inteligentního vstupu a startování, imobilizér, systém startování, zablokování řízení, systém bezdrátového ovládání
23 10A ECU-B nr 3 – klimatizace, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, systém inteligentního vstupu a startování, imobilizér, vyhřívaná zrcátka, ECM karoserie, systém startování, zablokování řízení, systém proti krádeži, systém bezdrátového ovládání
24 1GR-FE, 1TR-FE, 2TR-FE: senzor poměru vzduch-palivo
20A A / F HTR – 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
25 10A STRG LOCK / AM2 N1 – systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, systém inteligentního vstupu a startování, imobilizér, systém startování, zablokování řízení, systém bezdrátového ovládání
26 15A INJ – 1GR-FE, 1TR-FE, 2TR-FE: Přístrojová deska, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, zapalování
30A ST NO.2 – 2GD-FTV se systémem start-stop: systém inteligentního vstupu a startování, imobilizér, systém startování, zablokování řízení, systém bezdrátového ovládání
27 10A ECU-B NO.2 – Systém inteligentního vstupu a startování, imobilizér, systém startování, zablokování řízení, systém bezdrátového ovládání
28 25A ECU-B nr 4 – automatická kontrola osvětlení, centrální zamykání, systém inteligentního vstupu a startování, přední mlhové světlo, světlomety, světla, imobilizér, vnitřní osvětlení, vyhřívaná zrcátka, elektrická řídicí jednotka
29 –
30 30A D/C CUT – Pojistky: “ECU-B NO.1”, “RADIO”, “KRYT”
31 7,5A ODS – Systém klasifikace předních cestujících
32 30A P / SEAT – před srpnem 2017: elektrická sedadla
30A P / SEAT (D) – od srpna 2017: elektrická sedadla
Leggere  Toyota Prius XW30 (2010-2015) – pojistková skříňka
33 30A PTC HTR NO.2 – Pomocné vytápění
34
35 50A ABS NO.1 – ABS, TRC, VSC, asistence při sestupu, asistence při výstupu
36 30A ABS NO.2 – ABS, TRC, VSC, asistence při sestupu, asistence při výstupu
37 30A R / BI / P-ALT – Pojistky: “IG1 NO.2” Relé: “4WD-IG”, “S / HTR”, “S / HTR / S / VENT”, “IG1 NO.5”
38 –
39 –
40 50A PTC HTR NO.1 – Pomocné vytápění
41 80A GLOW – Zapalovací svíčky
42 60A J / BB – Pojistky: “EFI-MAIN NO.1” Relé, “EFI-MAIN”
43 30A H-LP CLN – Prostředky na čištění světlometů
44 30A CDS FAN / PTC HTR NO.3 – Klimatizace, pomocné vytápění, chladicí ventilátor
45 50A R / B FLOOR-ALT – Pojistky: Relé “DEF”, “DEF”, “FOG RR”, “DEICER”, “DEF-S”
46 140A ALT – Pojistky: Relé “P/W”, Relé “ACC”, “R/B FLOOR-ALT”, “R/BI/P-ALT”, “4WD-ALT”, “INV”, “ABS NO. 1”, “ABS NO.2”, “STOP”, “P/SEAT”, “P/SEAT (D)”, “H-LP CLN”, “STG HTR”, “ECU-ALT NO.1”, “PTC HTR NR 1”, “PTC HTR NR 2”, “VENTILATORE CDS / PTC HTR NR 3”, “HTR”, “PORTA P/L”, “PORTA NR 1”, “PORTA P/P “”, “PORTA NR 2”, “FOG FR/DRL”, “CODA”, “OBD”, “ECU-ALT NR 2”, “AM1”, “P/USCITA NR 1”, “SFT LOCK- AKC”
47 40A BBC NO.3 – Systém Start-Stop
48
49 40A BBC NO.1 – Systém Start-Stop
50 30A ST NO.1 – 1GR-FE, 1TR-FE, 2TR-FE: systém inteligentního vstupu a startování, imobilizér, systém startování, blokování řízení, systém bezdrátové kontroly
50A ST NO.1 – 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: systém inteligentního vstupu a startování, imobilizér, systém startování, blokování řízení, bezdrátová kontrola
51 –
52 –
53 50A AIR PMP – Pompa sekundárního vzduchu
50A DCU-MAIN – relé “DCU-MAIN”, pojistky: “DCU NO.1”, “DCU NO.2”, “DCU-B”, “NOX PM”
54 40A H-LP MAIN – relé “H-LP”, relé “DIMMER”, pojistky: “H-LP LH-LO”, “H-LP RH-LO”, “H-LP LH-HI”, “H- LP RH-HI “
Relé
R1 Odpor
R2 Světlomety (H-LP)
R3 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Motorek startování (ST NO.1)
R4 1GR-FE, 1TR-FE, 2TR-FE: Motorek startování (ST NO.1)
2GD-FTV se systémem start-stop: Motorek startování (ST NO.2)
R5 Stop světlo/chladiaci ventilátor (STOP/VENTILÁTOR CDS)
R6 1GR-FE, 1TR-FE, 2TR-FE: Injektory (INJ)
1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Injektory (EDU)
R7 Hlasový signál
R8 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Zapalovací svíčky (GLOW)
1GR-FE, 1TR-FE, 2TR-FE: Palivové čerpadlo / čerpadlo sekundárního vzduchu (FUEL PMP / AIR PMP HTR)
R9 1GR-FE, 1TR-FE, 2TR-FE: Senzor poměru vzduch-palivo (A / F HTR)

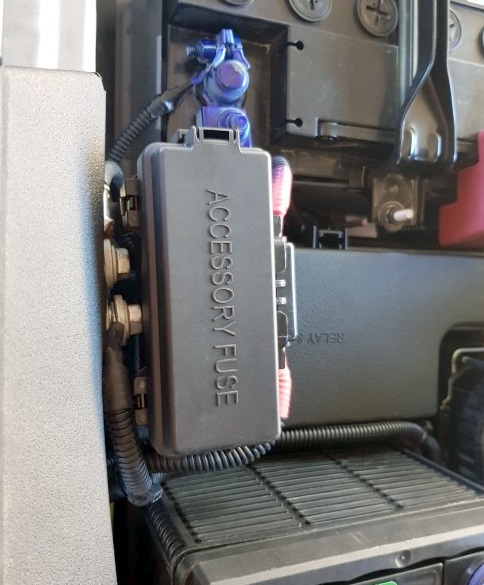

Některé modely mohou mít dodatečnou pojistkovou skříňku.

Dodatečná pojistková skříňka, která se může vyskytovat u některých modelů.

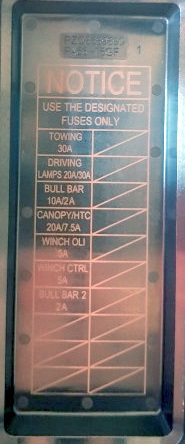

Schéma krytu

Schéma krytu pojistkové skříňky s popisem pojistek.

Kabina

Poloha

Obecné uspořádání boxů v kabině

LHD

Umístění pojistkové skříňky pro vozidla s levostranným řízením.

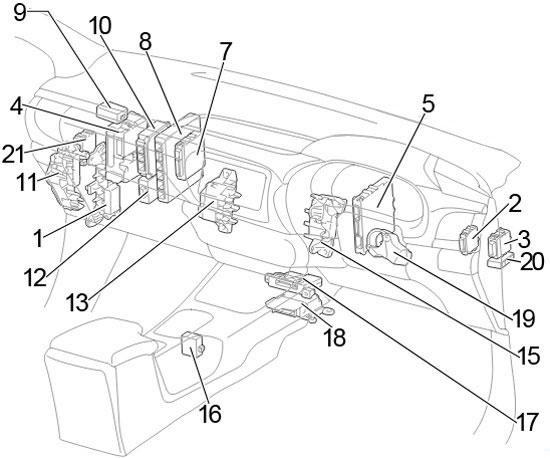

RHD

Umístění pojistkové skříňky pro vozidla s pravostranným řízením.

Úloha

  1. Pojistková skříňka č. 1
  2. Řídicí jednotka přenosu světlometů
  3. Blok dveří sítě
  4. Pojistková skříňka / ECM karoserie
  5. Řídicí jednotka systému Start-Stop
  6. LHD: Přenosník telefonu
  7. Řídicí jednotka pohonu všech kol
  8. Řídicí jednotka motoru
  9. Inteligentní přijímač vstupu / přijímač centrálního zamykání
  10. Řídicí jednotka převodovky
  11. Pojistková skříňka č. 2
  12. Řídicí jednotka turbíny
  13. Pojistková skříňka č. 3
  14. LHD: řídicí jednotka navigace
  15. Pojistková skříňka č. 4
  16. Kontrolor blokování páky převodovky
  17. Zesilovač klimatizace
  18. Řídicí jednotka airbagu
  19. Aktuátor blokování řízení
  20. Distribuční konektor
  21. RHD: Relé zámku dvojitých dveří

Pojistková skříňka

Nachází se v dolní části palubní desky vlevo.

RHD

Pojistková skříňka umístěná ve vozidle s pravostranným řízením (RHD).

LHD

Pojistková skříňka umístěná ve vozidle s levostranným řízením (LHD).

Foto příklad realizace

Příklad fotografie realizace pojistkové skříňky v automobilu.

Příklad schématu z krytu pojistkové skříňky

Příklad schématu z krytu pojistkové skříňky s popisem.

Diagram

Detailní diagram pojistkové skříňky s označením jednotlivých pojistek.

Účel

1 25A DVEŘE NR 2 – Ovládání oken
2 25A DVEŘE P/L – Ovládání oken
3 25A DVEŘE P/P – Ovládání oken
4 30A DVEŘE NR 1 – Ovládání oken
5 10A ETCS – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
25A EFI-MAIN Č.1 – 1GD-FTV, 2GD-FTV: ABS, klimatizace, pomoc při klesání, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, pomoc při zdvihání, TRC, VSC
6 25A EFI-MAIN Č.1 – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: ABS, klimatizace, pomoc při klesání, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, pomoc při zdvihání, TRC, VSC
25A EFI-MAIN Č.2 – 1GD-FTV, 2GD-FTV: systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
7 10A TURN & HAZ – Směrovky (varovné světla), přístrojová deska, centrální zamykání, systém inteligentního vstupu a startování, imobilizér, systém startování, blokování řízení, systém proti krádeži, systém bezdrátového ovládání
8 30A AM2 Č.2 – Systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, systém inteligentního vstupu a startování, imobilizér, systém startování, blokování řízení, systém bezdrátového ovládání
9 40A HTR – klimatizace, systém nabíjení
10 40A AM1 – systém inteligentního vstupu a startování, imobilizér, systém startování, blokování řízení, systém bezdrátového ovládání
11 10A TAIL – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Boční světlo, podsvícení, automatická kontrola osvětlení, systém nabíjení, systém inteligentního vstupu a startování, přední mlhové světlo, imobilizér, akustický signál klíče, akustický signál světla, zadní mlhové světlo, systém startování, blokování řízení, systém bezdrátového ovládání
10A ECU-ALT NR 2 – 1GD-FTV, 2GD-FTV: Centrální zamykání, okna, systém proti krádeži
12 10A FOG FR / DRL – Přední mlhové světlo, světlomety, světla, boční světlo
13 10A ECU-ALT Č.2 – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: centrální zamykání, elektrická okna, systém proti krádeži
Leggere  Toyota Highlander XU50 (2013-2016) – pojistková skříňka
10A TAIL – 1GD-FTV, 2GD-FTV: Boční světlo, podsvícení, automatická kontrola osvětlení, systém nabíjení, systém inteligentního vstupu a startování, přední mlhové světlo, imobilizér, akustický signál klíče, světelný akustický signál, zadní mlhové světlo, systém startování, blokování řízení, systém bezdrátové kontroly
14 10A OBD – diagnostický konektor
15 10A EFI NO.1 – ABS, klimatizace, asistent sjezdu, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, asistent zdvihání, systém start-stop, TRC, VSC
16 5A IG2 NO.1 – systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
17 5A MĚŘIDLO – přístrojová deska, 4WD, ABS, klimatizace, audio systém, systém nabíjení, centrální zamykání, systém asistence sjezdu, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, systém inteligentního vstupu a startování, světlomety, nastavení dosahu světlometů, ostřikovač světlometů, asistent zdvihání, osvětlení, imobilizér, vnitřní osvětlení, akustický signál klíče, systém udržování jízdního pruhu, světelný akustický signál, navigace, systém vyhýbání se kolizím, monitor, směrovník bezpečnostních pásů, airbag, systém startování, blokování řízení, systém start-stop, boční světla, telematický systém, systém proti krádeži, systém monitorování tlaku v pneumatikách, TRC, směrovky (alarm), VSC, systém bezdrátové kontroly
18 5A A / TAŠKA – Airbag
19 5A IG2 NO.3 – Systém nabíjení, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, imobilizér, ECM karoserie, telematický systém
20 10A SFT LOCK-ACC – Zámek páky převodovky
21 15A P / OUTLET NO.1 – Zásuvka (zapalovač)
22 5A IG2 NO.2 – systém inteligentního vstupu a startování, imobilizér, systém startování, blokování řízení, systém bezdrátové kontroly
23 25A STĚRAČ – Stěrač
24 10A IG1 NO.1 – audio systém, světla couvání, systém nabíjení, přístrojová deska, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, systém udržování jízdního pruhu, navigace, monitor
25 –
26 10A IG1 NO.3 – ABS, asistent sjezdu, asistent stoupání, systém start-stop, TRC, VSC
27 10A IG1 NO.4 – Klimatizace, audio systém, automatická kontrola osvětlení, systém nabíjení, přístrojová deska, centrální zamykání, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, systém inteligentního vstupu a startování, přední mlhové světlo, světlomety, automatické nastavení dosahu světlometů, ostřikovač světlometů, osvětlení, imobilizér, vnitřní osvětlení, vyhřívaná zrcátka, elektrická řídicí jednotka
28 TĚSNĚNÍ 15A – Těsnění skla
29 10A IG1 NO.2 – Systém nabíjení, blokování páky převodovky

Pojistka zodpovědná za zapalovač cigaret je č. 21, 15A.

Pojistková skříňka č. 1

Nachází se na levém sloupku (LHD) pod prostorem pro cestující. Aby jste se k ní dostali, odstraňte sokl. Příklad je dostupný v schématu.

Pojistková skříňka č. 1 na levém sloupku (LHD) pod prostorem pro cestující.Detailní pohled na pojistkovou skříňku č. 1 pod soklem.

Příklad fotografie

Příklad fotografie pojistkové skříňky č. 1 v interiéru vozidla.

Schéma krytu pojistkové skříňky

Schéma krytu pojistkové skříňky č. 1 s popisem funkcí.

Schéma pojistkové skříňky 1

Schéma pojistkové skříňky 1 s detailním rozložením pojistek.

Setkání

1 25A DCU NR 1 – Přenosové čerpadlo
2 20A DCU NR 2 – Přenosové čerpadlo
3 20A NOX PM – senzor oxidu dusíku
4 7,5A DCU-B – přenosové čerpadlo
5 10A DEF-S – Vyhřívaná zrcátka, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
6 10A FOG RR – Zadní mlhové světlo
7 15A DEICER – Vyhřívaná plocha pro parkovací stěrače
8 25A DEF – Vyhřívané zadní sklo, vyhřívaná zrcátka, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
Relé
R1 Přenosové čerpadlo (DCU-MAIN)
R2 Senzor oxidu dusíku (NOX PM)
R3 Vyhřívaná plocha pro parkovací stěrače (DEICER)
R4 Zadní mlhové světlo (FOG RR)
R5 –
R6 Invertor (INV)
R7 Vyhřívané zadní sklo, vyhřívaná zrcátka (DEF)

Pojistková skříňka relé č. 2

Instalováno za prostorem pro cestující, na konci palubní desky.

LHD

Pojistková skříňka relé č. 2 pro vozidla s levostranným řízením (LHD).

RHD

Pojistková skříňka relé č. 2 pro vozidla s pravostranným řízením (RHD).

Příklad schématu z krytu pojistkové skříňky

Příklad schématu z krytu pojistkové skříňky relé č. 2.

Dekódování

1 5A ACC – 4WD, ABS, klimatizace, audio systém, systém nabíjení, hodiny, přístrojová deska, centrální zamykání, systém asistenta sjezdu, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování, systém inteligentního vstupu a startování, světlomety, automatická regulace dosahu světlometů, stěrače světlometů, asistence při zdvihání, světla, imobilizér, vnitřní osvětlení, akustický signál klíče, systém kontroly jízdního pruhu, akustický signál světelný, ECU, navigace, systém proti krádeži, monitor, elektrická zrcátka, indikátor bezpečnostních pásů, ochrany airbagů, systém startování, blokování řízení, systém start-stop, boční světlo, telematický systém, systém proti krádeži, systém monitorování tlaku pneumatik, TRC, směrovky (alarm), VSC, systém bezdrátové kontroly
2 10A A/C – Klimatizace
3 10A C / OPN NO.2 – Systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
4 7,5A STA / WIPER-S – Systém startování, systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
5 –
6 20A 4WD-IG – pohon všech kol
7 15A S / HTR – před srpnem 2017: Vyhřívaná sedadla
15A S / HTR / S / VENT – Od srpna 2017: Vyhřívaná sedadla
8 10A IG1 NO.5 – Klimatizace, asistent udržování jízdního pruhu, systém vyhýbání se kolizím
Relé
R1 Ohřívač (HTR)
R2 Zapalování (IG1 NO.2)
R3 Zapalování (IG2)
R4 LHD: Vyhřívaný volant (STRG HTR)
R5 Klimatizace (A/C COMP)

Pojistková skříňka č. 3

Diagram

LHD

Pojistková skříňka č. 3 pro vozidla s levostranným řízením (LHD).

RHD

Pojistková skříňka č. 3 pro vozidla s pravostranným řízením (RHD).

Úkol

R1 Pomocné topení (PTC HTR Č.1)
R2 Pomocné topení (PTC HTR Č.3)
R3 Pomocné topení (PTC HTR Č.2)
R4 Kapalné topení (VISKOSITA)
R5 –
R6 Centrální zamykání (D/L Č.1)
R7 Centrální zamykání (D/L Č.2)
R8 RHD: Centrální zamykání (D / L Č.2)
R9 RHD: –

Pojistková skříňka č. 4

Diagram

Diagram pojistkové skříňky č. 4 s rozložením elektrických komponent.

Účel

R1 Denní světla (DRL)
R2 Systém proti krádeži (S-HORN)
R3 Přední mlhové světlo (FOG FR)
R4 Boční světlo (CODA)
R5 Vnitřní osvětlení (DOME CUT)
R6 Zapalování (IG1 NO.1)

Dodatečné prvky

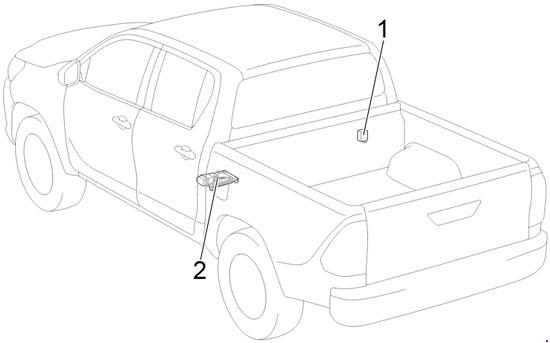

Diagram

Diagram dodatečných prvků elektrického systému vozidla.

Dekódování

  1. Přijímač systému monitorování tlaku pneumatik (u modelů s kabinou se nachází nad zadním oknem)
  2. Řídicí jednotka čerpadla pro přenos

O Toyota Hilux AN120 a AN130 (2015-2021)

Toyota Hilux AN120 a AN130, vyráběné v letech 2015 až 2021, jsou známé svou robustností a spolehlivostí, což z nich činí ideální volbu pro terénní jízdy i každodenní použití. Tento model nabízí různé motorizace, včetně dieselových a benzínových motorů, které poskytují dostatečný výkon pro různé potřeby. Interiér je navržen s důrazem na pohodlí a funkčnost, přičemž exteriér si zachovává charakteristický drsný vzhled typický pro vozidla Hilux. Díky své odolnosti a všestrannosti se Toyota Hilux stala oblíbenou volbou mezi řidiči po celém světě.

Schéma pojistkové skříňky Toyota Hilux AN120 a AN130

Tato stránka zobrazuje schéma pojistkové skříňky pro modely Toyota Hilux AN120 a AN130, které jsou nezbytné pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.

Post correlati:

  1. Toyota Verso S (2014) – pojistková skříňka
  2. Toyota Avensis Verso (2001-2009) – baterie
  3. Toyota Corolla E15 (2007-2013) – baterie
  4. Toyota Celica VII (1999-2006) – baterie
  5. Toyota Yaris Hybrid (2012-2016) – pojistková skříňka
  6. Toyota ProAce (2016-2017) – pojistková skříňka
  7. Toyota 4Runner N210 (2003-2009) – pojistková skříňka
  8. Toyota Camry XV50 (2012-2017) – pojistková skříňka
Martin Dvořák

Martin Dvořák

Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Postupně se z koníčku stala profese a dnes se specializuji především na pojistkové skříňky, relé a elektrické rozvody v osobních i užitkových vozech. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Mým cílem je poskytovat přehledné a přesné informace, které pomohou řidičům i mechanikům rychle najít správnou pojistku a lépe porozumět fungování elektrické výbavy vozidla.
