Toyota RAV4 5G (2019-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota RAV4 5G (2019–2022), informace o poloze panelů pojistek v autě a přiřazení každé pojistky (rozložení pojistek).
Toyota RAV4 5G CA50W/XA50W – schéma pojistkové skříňky
Rok výroby: 2019, 2020, 2021, 2022.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 2 je pojistka P/OUTLET v pojistkové skříňce v prostoru pro cestující.

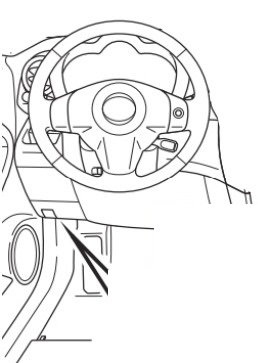

Prostor pro cestující
Nachází se na levé straně pod přístrojovou deskou.

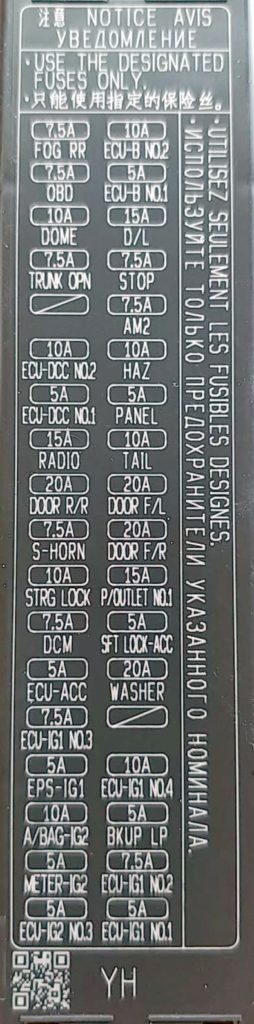

Popis
| FOG RR | Zadní mlhová světla |
| ECU-B NO.2 | Indikátor detekce klíče;
Senzor tlaku pneumatik. |
| OBD | Diagnostický konektor |
| ECU-B NO.1 | Systém bezdrátového ovládání,
ECU karoserie; VSC; Inteligentní systém vstupu a startování; Hodiny. |
| DOME | Vnitřní osvětlení;
Systém otevírání zadního víka; Inteligentní systém vstupu a startování; Imobilizér; Systém startování; Blokování volantu; Systém bezdrátového ovládání. |
| D/L | Centrální zamykání |
| TRUNK OPN | Blokování zavazadlového prostoru |
| STOP | Brzdová světla |
| AM2 | Systém otevírání zadního víka;
Inteligentní systém vstupu a startování; Imobilizér; Systém startování; Blokování volantu; Systém bezdrátového ovládání. |
| ECU-DCC NO.2 | ABS;
Klimatizace; Audio systém; Automatický osvětlovací systém; Systém otevírání zadního víka; Monitor; Přístrojová deska; Tempomat; Centrální zamykání; Dvojité blokování; Radar dynamického tempomatu; Kontrolér motoru; Inteligentní systém vstupu a startování; EPS; Přední mlhové světlo; Uzávěr nádrže; Aktivní systém kontroly lamel vzduchu; Světlomety; Nastavení výkonu světlometů; Hybridní systém; Osvětlení; Imobilizér; Inteligentní parkovací systém; Vnitřní osvětlení; Systém kontroly jízdního pruhu; Automatické vypínání směrových světel; Zvukový signál; Navigace; Napájení oken; Antikolizní systém; Zadní mlhové světlo; Elektrická zrcátka. |
| HAZ | Alarm |
| ECU-DCC NO.1 | ABS, TRC, VSC |
| PANEL | Spínač VSC OFF;
Přístrojová deska; Spínač BSM; Spínač 4WD; Spínač vyhřívání sedadel; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Systémy asistence při parkování; Spínače pro vyhřívaná sedadla; Vývody; Spínač zadního víka; Kontrolér klimatizace; Spínač vyhřívání zadního skla; Audio systém; Tlačítka na volantu; Osvětlení držáku na poháry. |
| RADIO | Audio systém |
| TAIL | Boční světlo;
Osvětlení registrační značky; Mlhové světlo. |
| DOOR R/R | Okna zadních dveří |
| DOOR F/L | Elektrická okna předních dveří vlevo |
| S-HORN | Systém proti krádeži |
| DOOR F/R | Elektrická okna předních dveří vpravo |
| STRG LOCK | Zamknutí volantu |
| P/OUTLET NO/1 | Zásuvka napájení;
Zapalovač cigaret. |
| DCM | Telematický systém |
| SFT LOCK-ACC | Zamknutí páky převodovky |
| ECU-ACC | Příslušenství |
| WASHER | Stěrače |
| ECU-IG1 NO.3 | Monitorování mrtvého úhlu |
| EPS-IG1 | Elektrické ovládání |
| ECU-IG1 NO.4 | Dynamický radar tempomatu;
Řídicí jednotka motoru; Inteligentní systém vstupu a startování; EPS; Přední mlhový světlomet; Uzávěr nádrže; Aktivní systém kontroly lamel vzduchu; Světlomety; Kontrola průtoku světlometů; Hybridní systém; Osvětlení; Imobilizér; Inteligentní parkovací systém; Vnitřní osvětlení; Systém kontroly jízdního pruhu; Systém automatického vypínání směrových světel; Hlasový signál; Navigace; Elektrická okna; Systém proti kolizi; Zadní mlhový světlomet; Elektrická zrcátka; Ukazatel bezpečnostních pásů; Zamknutí páky převodovky; Otevíratelná střecha; SRS; Systém startování; Zamknutí volantu; Boční světlo; Telematický systém; Systém proti krádeži; Systém monitorování tlaku v pneumatikách; TRC; Směrová světla (alarm); Systém varování chodců (generátor hluku); VSC; Systém bezdrátového nabíjení; Bezdrátový kontrolní systém. |
| A/BAG-IG2 | SRS;
Ukazatel bezpečnostního pásu. |
| BKUP LP | Světla couvání;
Audio systém; Monitor; Navigace. |
| MIERNIK-IG2 | Měřicí zařízení |
| ECU-IG1 NO.2 | ABS, TRC, VSC |
| ECU-IG1 NO.3 | ABS;
Tempomat; Dynamický radar tempomatu; Hybridní systém; Elektronická řídicí jednotka karoserie (CAN); Zamknutí páky převodovky; Telematický systém; TRC; Systém varování chodců (generátor hluku); VSC. |
| ECU-IG1 NO.1 | Systém stabilizace vozidla;
Elektrické ventilátory chlazení; Odmrazování zadního okna; Odmrazování vnějších zrcátek; Senzor na volantu; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Světlomety (dálková světla); Systém nabíjení baterie; Monitor mrtvého úhlu. |
Některá relé mohou být nainstalována samostatně za odkládací schránkou.
Motorový prostor
Pod kapotou jsou 2 bloky s pojistkami a relé.
Pojistková skříňka a relé
Nachází se na levé straně.
Skříňka relé
Nainstalovaná na pravé straně.
Zavazadlový prostor
Přítomna v modelech, kde se baterie nachází na pravé straně zavazadlového prostoru. Hlavně v modelech hybridních.
