Ford Mustang (1987-2022) – pojistková skříňka
Schéma pojistek a relé – Ford Mustang
Týká se vozidel vyrobených v letech:
1987, 1988, 1989, 1990, 1991, 1992, 1993.

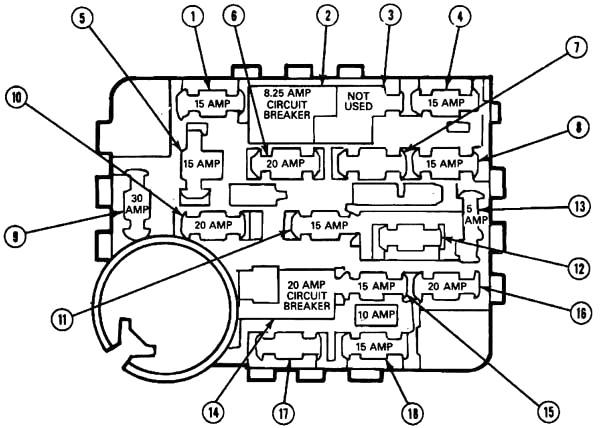

Schéma pojistek palubní desky
Pojistky se nacházejí pod palubní deskou.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 15 | Světlomety, výstražná světla, tempomat |
| 2 | 7,5 | Spínač obvodu: přední stěrač, čerpadlo předního ostřikovače, intervalový stěrač, indikátor hladiny kapaliny ostřikovače |
| 3 | – | Nepoužívá se |
| 4 | 15 | Zadní světlomety, parkovací světla, boční obrysová světla, osvětlení přístrojové desky, světla SPZ |
| 5 | 15 | Směrová světla, couvací světla, modul kapalin, vyhřívané relé zadního okna |
| 6 | 20 | Spojka klimatizace, ovládání vyhřívání zadního okna, otevírání zavazadlového prostoru, modul tempomatu, displej hodin/rádia, polohovač ventilu klimatizace, relé denních/nočních světel |
| 7 | – | Nepoužívá se |
| 8 | 15 | Přídavná světla, akustický signál klíče, otevírání víčka nádrže, rádio, elektrické zrcátko |
| 9 | 30 | Motor ventilátoru topení |
| 10 | 20 | Flash-to-Pass, relé varování nízké hladiny oleje |
| 11 | 15 | Rádio, rekordér, prémiový zvuk, grafický ekvalizér |
| 12 | 15 | Systém airbagů |
| 13 | 5 | Osvětlení přístrojové desky, rádio, klimatizace, světla popelníku, světlo podlahy „PRNDL“ |
| 14 | 20 | Spínač obvodu: Pojistka napájení oken 15 A |
| 15 | 15 | Mlhová světla |
| 16 | 20 | Klaxon, zapalovač cigaret |
| 17 | – | Nepoužívá se |
| 18 | 15 | Kontrolní varovná světla, elektromagnetický polohovač ventilu, modul nízké hladiny paliva, akustický signál dvojitého časovače, otáčkoměr, relé obvodu volnoběhu motoru, modul/displej kapaliny |
Schéma pojistek a relé – Ford Mustang
Týká se vozidel vyrobených v letech:
1994, 1995, 1996, 1997, 1998.

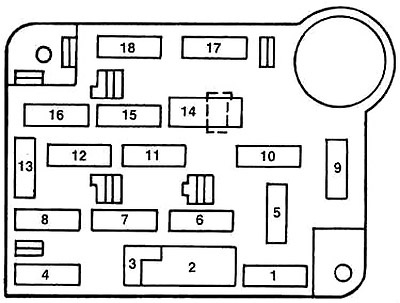

Pojistky palubní desky
Panel pojistek se nachází pod palubní deskou na straně řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Spouštění světel signalizace |
| Světla rezervy | ||
| Modul airbagu | ||
| Modul DRL | ||
| Zrušení přetížení | ||
| Elektromagnet změny brzdy | ||
| Vyhřívaná cívka relé podsvícení | ||
| Horní cívka relé | ||
| Ilium, vstupní modul (deaktivace) | ||
| 2 | 30 | Systémy stěračů a ostřikovačů |
| 4 | 10 | Modul airbagu (napájení čerpadla) |
| 5 | 15 | Spínač světlometů |
| Externí světla | ||
| Přístrojová deska. | ||
| 6 | 15 | Hodiny |
| Zesilovač řízení rychlosti. | ||
| Cívka spojky klimatizace | ||
| Modul RKE (deaktivace) | ||
| Modul proti krádeži (deaktivace) | ||
| 7 | 10 | ABS |
| 8 | 10 | Zvonění klíče zapalování |
| Osvětlení na přivítání | ||
| Žárovka v motorovém prostoru | ||
| Žárovka v odkládací schránce | ||
| Elektrická zrcátka | ||
| Rádio (MCM) | ||
| Přístrojová deska (MCM) | ||
| Hodiny |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Lampička zavazadlového prostoru | ||
| Bezpečnost proti krádeži (oznámení otevření dveří) | ||
| 9 | 15 | Varování před nebezpečím |
| Brzdová světla | ||
| Blokování převodovky brzdy sol. | ||
| 10 | 15 | IMRC (pouze Cobra) |
| 20 | Vyhřívané senzory kyslíku | |
| 11 | 15 | Rádio |
| 12 | 20 | Spínač obvodu: |
| Uvolnění krytu podlahy | ||
| Zámky | ||
| 13 | 10 | Přístrojová deska |
| Osvětlení | ||
| PRNDL boční. | ||
| Popelník Ilium. | ||
| 14 | 20 | Automatický spínač: Elektrická okna |
| 15 | 10 | Modul nízké úrovně oleje |
| Modul nízké úrovně chladicí kapaliny | ||
| Zvonění bezpečnostního pásu | ||
| Upozornění na přístrojové desce | ||
| Ukazatele přístrojové desky | ||
| 16 | 20 | Flash-to-pass |
| Mlhová světla | ||
| Modul proti krádeži | ||
| Hlavní světla | ||
| Externí světla | ||
| 17 | 30 | Motor ventilátoru klimatizace a topení |
| 18 | 20 | Upozornění na generátor |
| Napájecí cívka EWG |

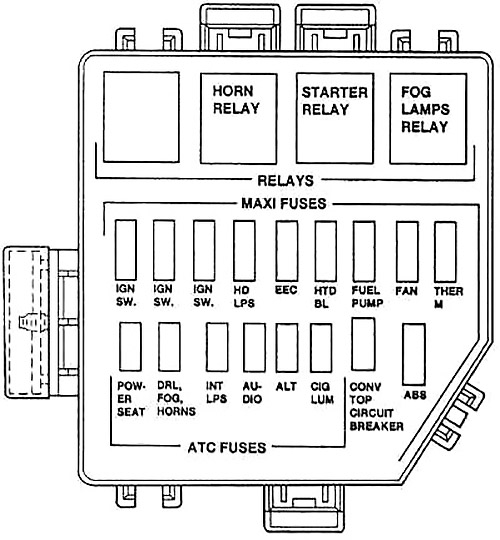

Pojistky v motorovém prostoru
Panel pojistek s vysokým proudem se nachází v motorovém prostoru na levém blatníku.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| IGN SW | 40 | Zapnutí světel signalizace |
| Záložní světla | ||
| Modul airbagu | ||
| Modul DRL | ||
| Zrušení přetížení | ||
| Elektromagnet brzdy | ||
| Vyhřívaná cívka relé podsvícení | ||
| Horní cívka vyměnitelného relé | ||
| Modul podsvícení (deaktivace) | ||
| HEGO (pouze 4,6 l) | ||
| ABS | ||
| Modul nízké hladiny oleje | ||
| Modul nízké hladiny chladicí kapaliny | ||
| Zvonění bezpečnostního pásu | ||
| Varovná světla přístrojového panelu | ||
| Ukazatele přístrojového panelu | ||
| Modul převodovky (pouze 4,6 l) | ||
| Varovná světla generátoru | ||
| Cívka výkonu EWG | ||
| Cívka zapalování | ||
| Modul TFI (pouze 4,6 l) | ||
| Relé startovacího motoru | ||
| IGN SW | 40 | Ostřikovač a přední stěrače |
| Hodiny (osvětlení) | ||
| Zesilovač kontroly rychlosti. | ||
| Cívka spojky klimatizace | ||
| Modul RKE (deaktivace) | ||
| Modul proti krádeži (deaktivace) | ||
| Rádio | ||
| Elektrická okna | ||
| IGN SW | 40 | Motor ventilátoru klimatizace a topení |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| HD LPS | 50 | Světlomety |
| Modul airbagu (napájení čerpadla) | ||
| Gong pro klíč na startování | ||
| Osvětlení na přivítání | ||
| Žárovka v motorovém prostoru | ||
| Žárovka v odkládací schránce | ||
| Elektrická zrcátka | ||
| Rádio (MCM) | ||
| Přístrojový panel (MCM) | ||
| Hodiny | ||
| Žárovka zavazadlového prostoru | ||
| Bezpečnost proti krádeži (signalizace otevřených dveří) | ||
| Flash-to-pass | ||
| Světlomety s omezeným světlem | ||
| Externí světla | ||
| Uvolnění krytu podlahy | ||
| Zámky | ||
| EWG | 20 | výkon EWG |
| HTD BL | 40 | Odmlžování zadního okna |
| Čerpadlo paliva | 20 | Elektrické čerpadlo paliva |
| VENTILÁTOR | 60 | Elektrický chladicí ventilátor |
| ABS | 60 | Brzdy proti zablokování |
| Elektrická sedadla | 25 | Elektrická sedadla |
| DRL | 20 | Denní světla |
| Interní lampy | 25 | Interní světla |
| Audio | 25 | Rádiový zesilovač |
| Zesilovač subwooferu | ||
| ALT | 20 | Regulátor generátoru |
| Zapalovač | 30 | Zapalovač |
| PowerPoint | ||
| Střecha Cabrio | 30 | Spínač: Střecha Cabrio |
| Termometer | 30 | Thermactor (modely Cobra) |
Ford Mustang (1999-2004) – schéma pojistek
Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004.

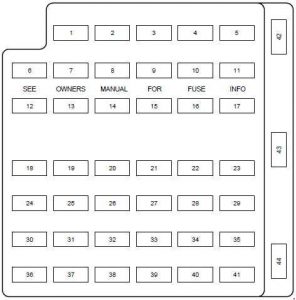

Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Mustang (1999-2004) je pojistka 1 v pojistkové skříňce v kabině.
Pojistková skříňka kabiny
| Pojistka | Ampéry [A] | Popis |
| 1 | 20 | Zapalovač cigaret |
| 2 | 20 | Kontrola motoru |
| 3 | – | – |
| 4 | 10 | Světlomet anabbagliante RH |
| 5 | 15 | Přístrojová deska, spínač kontroly trakce |
| 6 | 20 | Relé startovacího motoru |
| 7 | 15 | GEM, Vnitřní osvětlení |
| 8 | 20 | Kontrola motoru |
| 9 | 30 | 2002-2004: Subwoofer Mach 460 |
| 10 | 10 | Světlomet anabbagliante LH |
| 11 | 15 | Záložní světla |
| 12 | 2 | 2003-2004: Vyhřívané PVC |
| 13 | 15 | Elektronický blikač |
| 14 | – | – |
| 15 | 15 | Bederní opěrka |
| 16 | – | – |
| 17 | 15 | Servomechanismus nastavení rychlosti, aktivátor zámku převodovky |
| 18 | 15 | Elektronický blikač (?) |
| 19 | 15 | Spínač napájení zrcátka, GEM, ochrana proti krádeži. Relé, zámky dveří, spínače otevírání dveří |
| 20 | 15 | Horní skládací spínač |
| 21 | 5 | Přístrojová deska a paměť kontroly motoru |
| 22 | – | – |
| 23 | 15 | Spínač klimatizace, spínač odmrazovače |
| 24 | 30 | Motor ventilátoru klimatizace |
| 25 | 25 | Uvolnění krytu zavazadlového prostoru |
| 26 | 30 | Motor stěračů, relé stěračů |
| 27 | 25 | Rádio |
| 28 | 15 | GEM, spínač zrušení přetížení |
| 29 | 15 | Modul ABS |
| 30 | 15 | Modul denních světel (DRL) |
| 31 | 10 | Připojovací konektor dat |
| 32 | 15 | Rádio, CD přehrávač (1999-2001), GEM |
| 33 | 15 | Spínač brzdového světla, spínač deaktivace tempomatu |
| 34 | 20 | Přístrojová deska, CCRM, připojovací konektor dat, modul vysílače Securilock |
| 35 | 15 | Aktuátor zámku převodovky, PCM, servomechanismus nastavení rychlosti, modul ABS |
| 36 | 15 | Modul řízení airbagu |
| 37 | 10 | Nastavitelné osvětlení |
| 38 | 20 | Hlavní světla |
| 39 | 5 | GEM |
| 40 | – | – |
| 41 | 15 | Brzdové světlo |
| 42 | – | – |
| 43 | 20 | Spínač: Aktuátor oken |
| 44 | – | – |

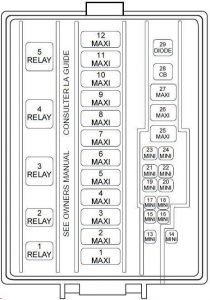

Pojistková skříňka motorového prostoru
| Číslo | Ampéry [A] | Popis |
| 1 | 50 | V8: elektrický motor ventilátoru chlazení |
| 30 | V6: Elektrický motor ventilátoru chlazení (automatický spínač) | |
| 2 | 30 | Světlomety |
| 3 | 40 | Relé startovacího motoru, spínač zapalování |
| 4 | 40 | Klíč zapalování |
| 5 | 40 | Klíč zapalování |
| 6 | 40 | Panel pojistek I / P, přístrojová deska, řídicí jednotka pohonného ústrojí (PCM) |
| 7 | 30 | 1999-2002: Sekundární vstřikování vzduchu (pouze 3,8 l) |
| 8 | 50 | Modul ABS |
| 9 | 20 | Pomocný napájecí bod |
| 10 | 30 | Parkovací světla |
| 11 | 30 | Ovládání odmrazování zadního okna |
| 12 | 40 | Aktuátor oken (1999-2002), Elektrické zámky |
| 13 | 30 | 2003-2004: zesilovače pravý MACH 1000 |
| 14 | 20 | Čerpadlo paliva |
| 15 | 10 | 1999-2002: Rádio |
| 30 | 2003-2004: zesilovače levý MACH 1000 |
| 16 | 20 | Klaxon |
| 17 | 20 | Systém prevence zablokování kol |
| 18 | 25 | Elektrická sedadla |
| 19 | 10 | 2002-2004: Čerpadlo intercooleru (jen Cobra) |
| 20 | 20 | Generátor |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | 20 | Tlak klimatizace |
| 25 | – | – |
| 26 | 30 | PCM |
| 27 | 20 | Modul DRL, relé mlhových světel |
| 28 | 25 | Spínač: Kabriolet |
| Relé | ||
| R1 | Přerušení lampy mlhového světla | |
| R2 | Int. stěrače | |
| R3 | Stěrač HI / LO | |
| R4 | Motor na startování | |
| R5 | Mlhová světla | |
Ford Mustang (2005-2009) – schéma pojistkové skříňky
Rok výroby: 2005, 2006, 2007, 2008, 2009.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Transit (2014-2018) je pojistka F13 v pojistkové skříňce
Pojistková skříňka kabina
| Pojistka | Ampéry [A] | Popis |
| 3 | 10 | Výkon stěračů / relé motoru ventilátoru |
| 4 | 5 | Elektrická zrcátka |
| 5 | – | – |
| 6 | 5 | Dodatečné zdroje zpoždění |
| 7 | 10 | 2005: Deaktivace Overdrive 2006, náhradní: Deaktivace Overdrive 2007-2009: Elektrochromatické zrcátko |
| 5 | 2006, kupé: Deaktivace Overdrive | |
| 8 | 10 | Přístrojová deska, konektor dat (DLC) |
| 9 | – | – |
| 10 | 5 | Modul detekce vniknutí (15 M), kontrola klimatizace |
| 11 | – | – |
| 12 | 5 | Kontrola klimatizace. Zapalování |
| 13 | – | – |
| 14 | 5 | Spínač cyklu klimatizace |
| 15 | 10 | Aktivace / deaktivace brzdy (BOO) |
| 16 | 5 | Skupina |
| 17 | 10 | Modul řízení bezpečnosti (RCM), systém detekce cestujících (PODS), indikátor deaktivace airbagu pro cestující (PADI) |
| 18 | 10 | Systém proti zablokování (ABS), ohřívač ventilu pozitivního větrání bloku (PCV) (2005-2006), zapalování (2005-2006) |
| 19 | 5 | Relé modulu řízení motoru (PCM), systém pasivního proti krádeži (PATS), kontrolka upozornění airbagu na přístrojové desce (2007-2009) |
| 20 | 10 | Rádio (start) |
| 21 | 10 | Relé startování |
| Relé | ||
| 1 | zpoždění příslušenství # 1 | |
| 2 | – | |

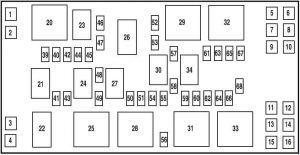

Panel rozvodu napájení
| Číslo | Ampéry [A] | Popis |
| 1 | – | – |
| 2 | 30 | Ventilátor klimatizace |
| 3 | 40 | Ventilátor chlazení |
| 4 | 30 | Startovací motor |
| 5 | 30 | 2005: Motor okna předního pravého 2006-2009: Motor okna předního levého |
| 6 | 30 | Zesilovač zadní (rádio Shaker 1000) |
| 7 | 30 | 2005: Motor okna předního levého 2006-2009: Motor okna předního pravého |
| 8 | 40 | Systém proti zablokování (ABS) # 1 |
| 9 | 30 | Zesilovač zadní (rádio Shaker 1000) |
| 10 | 30 | Stěrač |
| 11 | 30 | Motor okna zadního levého (jen kabriolet) |
| 12 | 30 | Motor okna zadního pravého (jen kabriolet) |
| 13 | 40 | Sklápěcí střecha |
| 14 | 30 | 2005-2006: Sedadlo 2007-2009: Sedadlo řidiče |
| 15 | 30 | 2007-2009: Sedadlo spolujezdce |
| 16 | 30 | Zesilovač přední (rádio Shaker 500) |
| 39 | 15 | 2007-2009: Motor č. 4 |
| 40 | 15 | Motor č. 2 |
| 41 | 15 | Čerpadlo paliva |
| 42 | 15 | Motor č. 3 |
| 43 | 10 | Alternátor |
| 44 | 10 | Příslušenství se zpožděním |
| 45 | 10 | PCM |
| 46 | 25 | Klaxon |
| 47 | 15 | Motor č. 1 |
| 49 | 15 | Spojka klimatizace |
| 50 | 15 | Hlavní světla |
| 51 | 10 | Sklápěcí střecha |
| 52 | 30 | Odmlžování zadní |
| 54 | 10 | 2005-2006: zpoždění PCM |
| 20 | 2008-2009: Světlomet levý HID |
| 55 | 20 | 2008-2009: Světlomet pravý HID |
| 56 | 20 | Rádio, SDARS (2007-2009) |
| 57 | 20 | – |
| 58 | 15 | Mlhová světla |
| 59 | 30 | SJB # 5 (panel pojistek přístrojové desky) |
| 60 | – | – |
| 61 | 20 | Poloha napájení # 1 (přístrojová deska) |
| 62 | 20 | SJB # 7 (panel pojistek přístrojové desky) |
| 63 | 30 | SJB # 6 (panel pojistek přístrojové desky) |
| 64 | 20 | Poloha napájení # 2 (konzola) |
| 65 | 30 | ABS # 2 |
| 66 | 25 | 2007-2009: Vyhřívaná sedadla |
| 67 | 30 | SJB # 4 (panel pojistek přístrojové desky) |
| 68 | 20 | Zapalování |
| Relé | ||
| 20 | PCM # 2 | |
| 21 | Čerpadlo paliva | |
| 22 | Startovací motor | |
| 23 | 2005-2006: PCM č. 1 | |
| 24 | Spojka klimatizace | |
| 25 | Ventilátor chlazení (vysoká rychlost) | |
| 26 | Klaxon | |
| 27 | Dálková světla | |
| 28 | Ventilátor chlazení (nízká rychlost) | |
| 29 | Odmlžování zadní | |
| 30 | Mlhová světla | |
| 31 | Sklápěcí střecha (nahoru) | |
| 32 | Ventilátor klimatizace | |
| 33 | Sklápěcí střecha (dolů) | |
| 34 | 2006-2009: Zadní kryt | |
| Dioda | ||
| 48 | 2005-2008: Spojka klimatizace | |
| 53 | PCM | |
Relé pomocné s světlomety HID (2008-2009)
Ve vozidlech vybavených světlomety HID se panel pomocných relé nachází pod kapotou vpravo v přední části motorového prostoru. Tento panel pomocných relé obsahuje relé světlometu předního levého a pravého HID.
| Číslo | Popis |
| 1 | Světlomet levý HID |
| 2 | Světlomet pravý HID |
| 3 | – |
| 4 | – |
Ford Mustang (2010-2014) – schéma pojistkové skříňky
Rok výroby: 2010, 2011, 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Mustang (2010-2014) je pojistka F13 v pojistkové skříňce

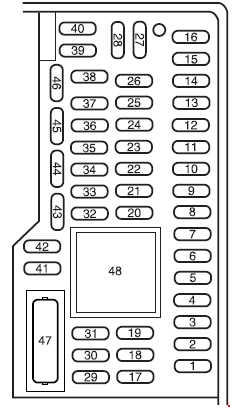

Panel pojistek kabina
| Číslo | Ampéry [A] | Popis |
| 1 | 30 | Okno na zadní straně řidiče (pouze kabriolet) |
| 2 | 15 | 2010: Aktivace/deaktivace brzdy (BOO) |
| 3 | 15 | SYNC ® |
| 4 | 30 | Okno na zadní straně spolujezdce (pouze kabriolet) |
| 5 | 10 | Blokování změny brzdy (BTSI) |
| 6 | 20 | Směrová světla; Nouzová světla. |
| 7 | 10 | Levý potkávací světlomet |
| 8 | 10 | Pravý potkávací světlomet |
| 9 | 15 | Noční lampy |
| 10 | 15 | Zapněte osvětlení; Projektorová světla Pony (2013-2014). |
| 11 | 10 | Bezpečnostní modul |
| 12 | 7,5 | Elektrická zrcátka |
| 13 | 5 | Nepoužívá se (rezerva) |
| 14 | 10 | Centrální informační displej; Elektronický panel dokončení; GPS. |
| 15 | 10 | Ovládání klimatu |
| 16 | 15 | Nepoužívá se (rezerva) |
| 17 | 20 | Elektrické uzamykání dveří; Otevření zavazadlového prostoru (2011-2014). |
| 18 | 20 | Nepoužívá se (rezerva) |
| 19 | 25 | 2010-2012: Zesilovač navigace |
| 20 | 15 | Diagnostický konektor |
| 21 | 15 | Mlhová světla |
| 22 | 15 | Parkovací světla; Osvětlení registrační značky. |
| 23 | 15 | Dálková světla |
| 24 | 20 | Klaxon |
| 25 | 10 | Osvětlení požadavku (úspora baterie); Žárovky na prázdno Visor (2012-2014); Sada směrových světel (2012). |
| 26 | 10 | Přístrojová deska (baterie) |
| 27 | 20 | Napájení spínače zapnutí |
| 28 | 5 | Tichý zvuk (Startování) |
| 29 | 5 | Kamera (Startování) |
| 30 | 5 | 2011-2014: Senzor teploty motoru |
| 31 | 10 | Modul řízení omezení (RCM) |
| 32 | 10 | 2012-2014: Asistence při parkování vzadu |
| 33 | 10 | Nepoužívá se (rezerva) |
| 34 | 5 | Elektronická kontrola stability, úhel řízení (2010) |
| 35 | 10 | Modul pomocné karoserie (ABM) Startování |
| 36 | 5 | Pasivní protizámkový systém (PATS) |
| 37 | 10 | 2013-2014: Cívka relé odmrazovače zadního |
| 38 | 20 | Nepoužívá se (rezerva) |
| 39 | 20 | Rádio / navigace |
| 40 | 20 | Nepoužívá se (rezerva) |
| 41 | 15 | zpoždění příslušenství (okna, zrcátko, auto se zatmavením [včetně mikrofonu a kompasu] a spínač dveří III) |
| 42 | 10 | Nepoužívá se (rezerva) |
| 43 | 10 | Vyhřívané cívky relé sedadla |
| 44 | 10 | Nepoužívá se (rezerva) |
| 45 | 5 | Relé a modul stěrače; Relé ventilátoru. |
| 46 | 7,5 | Směrovka deaktivace airbagu spolujezdce (PADI); Senzor klasifikace spolujezdců (OCS). |
| 47 | 30 | Automatický spínač: nepoužívá se (rezerva) |
| Relé | ||
| 48 | Dodatečné relé zpoždění (okna, zrcátko, auto se zatmavením [včetně mikrofonu a kompasu] a spínač dveří III) | |

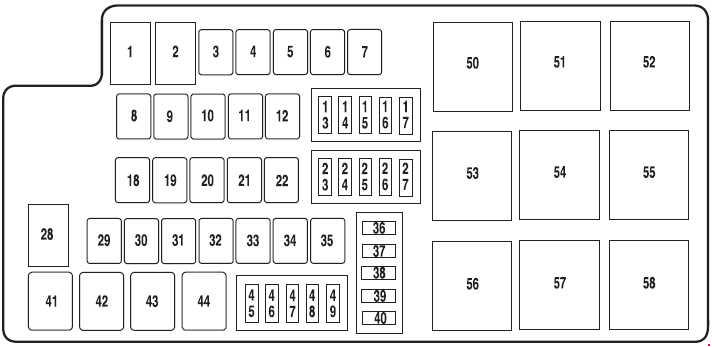

Pojistková skříňka
| Č. | Ampéry [A] | Popis |
| 1 | 80 | Panel pojistkové skříňky kabiny |
| 2 | – | – |
| 3 | – | – |
| 4 | 30 | Relé motoru ventilátoru |
| 5 | 20 | Napájecí bod (zásuvka) |
| 6 | 40 | Odmlžovač zadní |
| 7 | 40 | Relé ventilátoru chlazení |
| 8 | 40 | Čerpadlo systému proti zablokování (ABS) |
| 9 | 30 | Stěrač |
| 10 | 30 | Ventil ABS |
| 11 | – | – |
| 12 | 20 | 2013-2014: Čerpadlo kapaliny diferenciálu (jen Shelby) |
| 13 | 15 | 2010: Relé čerpadla paliva |
| 20 | 2011-2014: Relé čerpadla paliva (jiný než Shelby) | |
| 25 | 2011-2014: Relé čerpadla paliva (jen Shelby) | |
| 14 | 15 | 2010: Relé čerpadla paliva č. 2 (jen Shelby) |
| 20 | 2013-2014: Relé čerpadla paliva č. 2 (jen Shelby) | |
| 15 | 10 | Relé čerpadla intercooleru (jen Shelby) |
| 16 | 20 | Vyhřívaná sedadla |
| 17 | 10 | Senzor alternátoru |
| 18 | 20 | Modul pomocné karoserie (ABM) |
| 19 | 30 | Relé startování |
| 20 | 30 | Zesilovač zadní (rádio Shaker 1000 / rádio Shaker Pro) |
| 21 | 30 | Relé skupiny motopropulsoru |
| 22 | 20 | Zásuvka napájení |
| 23 | 10 | Modul řízení skupiny motopropulsoru (PCM), udržení výkonu |
| 24 | 10 | 2011-2014: Aktivace / deaktivace brzdy |
| 25 | 10 | Relé kompresoru klimatizace |
| 26 | 20 | Relé světlometu levého s vysokou intenzitou |
| 27 | 20 | Relé světlometu pravého s vysokou intenzitou |
| 28 | – | – |
| 29 | 30 | Přední sklo pro cestující |
| 30 | – | – |
| 31 | 30 | Elektricky nastavitelné sedadlo pro cestující |
| 32 | 30 | Sedadlo řidiče s oporou |
| 33 | 30 | Přední zesilovač (rádio Shaker) |
| 34 | 30 | Motor předního okna řidiče |
| 35 | 40 | Sklápěcí horní motor |
| 36 | – | Dioda: Dioda paliva |
| 37 | – | – |
| 38 | 15 | 2011-2014: Vstřikovače paliva (pouze Shelby) |
| 39 | 5 | 2010-2012: Cívka zadního odmrazovače (Start); 2013-2014: Vyhřívaná zrcátka. |
| 40 | 15 | Řídicí jednotka skupiny motopropulsoru Vehicle Power 4 – zapalovací cívka |
| 45 | 5 | Řídicí jednotka skupiny motopropulsoru Run / Start |
| 46 | 5 | Řídicí jednotka skupiny motopropulsoru Vehicle Power 3 – obecné komponenty systému pohonu |
| 47 | 15 | Řídicí jednotka skupiny motopropulsoru Vehicle Power 1 |
| 48 | 15 | Řídicí jednotka skupiny motopropulsoru Vehicle Power 5 – převodovka |
| 49 | 15 | Řídicí jednotka skupiny motopropulsoru Vehicle Power 2 – komponenty systému pohonu týkající se emisí |
| Relé | ||
| 41 | Relé čerpadla paliva | |
| 42 | Relé čerpadla intercooleru (pouze Shelby) | |
| 43 | Relé kompresoru klimatizace | |
| 44 | Relé čerpadla paliva č. 2 (pouze Shelby) | |
| 50 | Relé chladicího ventilátoru (vysoké) | |
| 51 | Relé motoru ventilátoru | |
| 52 | Relé startování | |
| 53 | Relé zadního odmrazovače | |
| 54 | Relé předních stěračů | |
| 55 | Relé chladicího ventilátoru (nízké) | |
| 56 | Nepoužívané (rezerva) | |
| 57 | Relé PCM | |
| 58 | 2013-2014: Čerpadlo diferenciálního fluidu (pouze Shelby) | |
Ford Mustang (2014-2015) – schéma pojistek
Rok výroby: 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Mustang (2014-2015) je pojistka 53 v pojistkové skříňce.

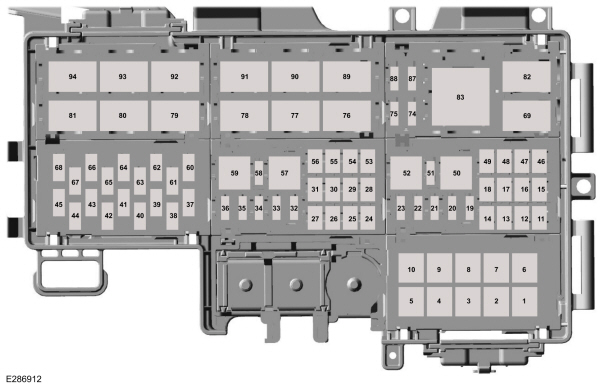

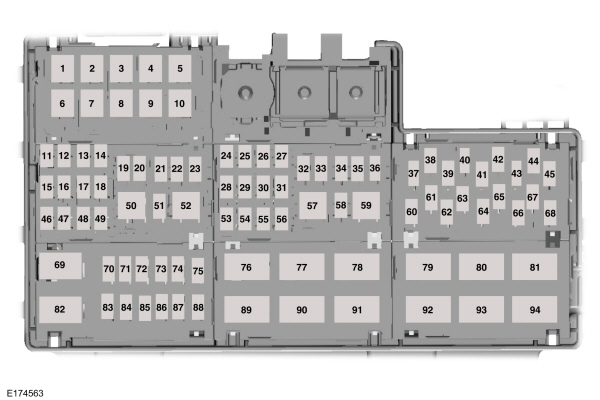

Pojistková skříňka
Ford Mustang – pojistky – pojistková skříňka
| Číslo | Ampéry [A] | Popis |
| 1 | – | Není použito |
| 2 | – | Není použito |
| 3 | – | Není použito |
| 4 | – | Není použito |
| 5 | 50 * | Automatická pumpa brzdového systému |
| 6 | 50 * | Řídicí jednotka karoserie |
| 7 | 60 * | Řídicí jednotka karoserie |
| 8 | 50 * | Řídicí jednotka karoserie |
| 9 | 40 * | Odmlžovač zadního skla |
| 10 | 40 * | Motor ventilátoru |
| 11 | 30 ** | Přední sklo na levé straně |
| 12 | 30 ** | Sedadlo řidiče |
| 13 | 30 ** | Sedadlo spolujezdce |
| 14 | 30 ** | Modul sedadla s klimatizací |
| 15 | 20 ** | Horní skládací motor |
| 16 | – | Není použito |
| 17 | 20 ** | Horní skládací motor |
| 18 | – | Není použito |
| 19 | 20 *** | Relé blokování sloupku řízení |
| 20 | 10 *** | Spínač brzdy |
| 21 | 20 *** | Klaxon |
| 22 | 10 *** | Relé modulu řízení pohonného ústrojí. |
| 23 | 10 *** | Spojka klimatizace |
| 24 | 30 *** | Modul kvality napětí |
| 25 | – | Není použito |
| 26 | 25 ** | Motor stěračů předního skla |
| 27 | – | Není použito |
| 28 | 30 ** | Automatický ventil pro brzdový systém |
| 29 | 30 ** | Elektronický ventilátor 1 |
| 30 | 30 ** | Elektroventil startovacího motoru |
| 31 | 40 ** | Elektronický ventilátor 3 |
| 32 | 10 *** | Cívka relé s klapkou |
| 33 | 20 *** | Hlavní světla na levé straně |
| 34 | – | Není použito |
| 34 | 20 *** | Hlavní světla na pravé straně. |
| 36 | 10 *** | Alt sense |
| 37 | – | Není použito |
| 38 | 20 *** | Výkon vozidla 1 |
| 39 | – | Není použito |
| 40 | 20 *** | Výkon vozidla 2 |
| 41 | 15 *** | Palivové vstřikovače |
| 42 | 15 *** | Výkon vozidla 3 |
| 43 | – | Není použito |
| 44 | 15 *** | Výkon vozidla 4 |
| 45 | – | Není použito |
| 46 | – | Není použito |
| 47 | – | Není použito |
| 48 | – | Není použito |
| 49 | 30 ** | Čerpadlo paliva |
| 50 | – | Relé blokování sloupku řízení |
| 51 | – | Není použito |
| 52 | – | Relé klaksonu |
| 53 | 20 ** | Zapalovač cigaret |
| 54 | 20 ** | Místo pomocného napájení |
| 55 | 25 ** | Elektronický ventilátor 2 |
| 56 | – | Není použito |
| 57 | – | Relé spojky klimatizace |
| 58 | – | Není použito |
| 59 | – | Není použito |
| 60 | 5 *** | Modul řízení pohonného systému |
| 61 | – | Není použito |
| 62 | 5 *** | Spínač startování systému proti zablokování. |
| 63 | – | Není použito |
| 64 | 5 *** | Elektronický posilovač řízení |
| 65 | – | Není použito |
| 66 | 5 *** | Systém informací o mrtvém úhlu; Zadní kamera; Cívky relé kompresoru klimatizace. |
| 67 | – | Není použito |
| 68 | 10 *** | Spínač vyrovnávání světlometů |
| 69 | – | Pomocné relé místa napájení |
| 70 | 10 *** | Vyhřívaná vnější zrcátka |
| 71 | – | Není použito |
| 72 | 5 *** | Modul senzoru deště |
| 73 | – | Není použito |
| 74 | 5 *** | Senzor hmotnostního průtoku vzduchu |
| 75 | – | Není použito |
| 76 | – | De-icer zadního okna |
| 77 | – | Elektronický chladicí ventilátor 2 |
| 78 | – | Relé levého světlometu s vysokou intenzitou výboje (export). |
| 79 | – | Relé pravého světlometu s vysokou intenzitou výboje (export). |
| 80 | – | Relé stěrače předního skla |
| 81 | – | Elektromagnetický ventil pro startér |
| 82 | – | Relé modulu řízení pohonné jednotky. |
| 83 | – | Není použito |
| 84 | – | Není použito |
| 85 | – | Není použito |
| 86 | – | Není použito |
| 87 | – | Není použito |
| 88 | – | Není použito |
| 89 | – | Elektronické relé ventilátoru 1 |
| 90 | – | Není použito |
| 91 | – | Elektronické relé ventilátoru 3 |
| 92 | – | Relé motoru ventilátoru |
| 93 | – | Není použito |
| 94 | – | Relé čerpadla paliva |
| * Pojistky typu J. ** Pojistky typu M. *** Mikro pojistky | ||

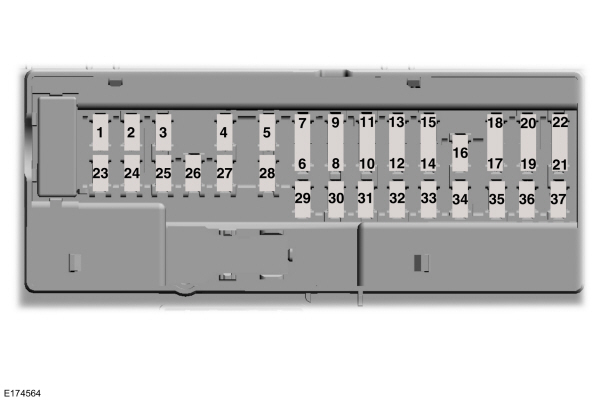

Panel pojistek v prostoru pro cestující
Ford Mustang – pojistky – prostor pro cestující
Panel pojistek se nachází na pravé straně prostoru pro nohy cestujícího, za obložením a plastovou deskou s kódem klíče.
| Č. | Ampéry [A] | Popis |
| 1 | 10 | Světla na vyžádání |
| 2 | 7,5 | Modul paměti aktivátoru oken |
| 3 | 20 | Odledování konzoly řidiče |
| 4 | 5 | Nepoužívá se (rezerva) |
| 5 | 20 | Zesilovač subwooferu |
| 6 | 10 | Nepoužívá se (rezerva) |
| 7 | 10 | Nepoužívá se (rezerva) |
| 8 | 10 | Nepoužívá se (rezerva) |
| 9 | 10 | Nepoužívá se (rezerva) |
| 10 | 5 | Nepoužívá se (rezerva) |
| 11 | 5 | Nepoužívá se (rezerva) |
| 12 | 7,5 | Modul klimatizace |
| 13 | 7,5 | Modul brány; Modul řízení sloupku řízení; Sada směrových světel. |
| 14 | 10 | Nepoužívá se (rezerva) |
| 15 | 10 | Modul brány |
| 16 | 15 | Decklid (zadní kryt) |
| 17 | 5 | Nepoužívá se (rezerva) |
| 18 | 5 | Modul senzoru narušení |
| 19 | 7,5 | Směrovka na deaktivaci airbagu spolujezdce. |
| 20 | 7,5 | Není používáno (rezervní) |
| 21 | 5 | Senzor teploty a vlhkosti ve vozidle. |
| 22 | 5 | Modul systému klasifikace spolujezdců |
| 23 | 10 | Spínače; Elektrická okna; Zrcátko. |
| 24 | 20 | Centrální zamykání |
| 25 | 30 | Není používáno (rezervní) |
| 26 | 30 | Motor předního pravého okna |
| 27 | 30 | Zesilovač |
| 28 | 20 | Pomocný modul karoserie |
| 29 | 30 | Elektrické zadní okno na levé straně. |
| 30 | 30 | Elektrické zadní okno na pravé straně |
| 31 | 15 | Není používáno (rezervní) |
| 32 | 10 | Dálkový přístup bez klíče; Vícefunkční displej; SYNCHR; GPS modul; Indikátory. |
| 33 | 20 | Hlavní audio jednotka |
| 34 | 30 | Startovací bus 35 |
| 35 | 5 | Modul kontroly limitů |
| 36 | 15 | Pomocný modul karoserie |
| 37 | 15 | Startovací bus pojistkové skříňky. |
| – | 30 | Není používáno (rezervní) |
Ford Mustang (2015-2018) – schéma pojistkové skříňky
Rok výroby: 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Mustang (2015-2018) je pojistka F13 v pojistkové skříňce
Skříňka na rozvod energie
| Pojistka | Ampéry [A] | Popis |
| 1 | – | Nepoužívá se |
| 2 | – | Nepoužívá se |
| 3 | – | Nepoužívá se |
| 4 | – | Nepoužívá se |
| 5 | 50 | Automatická pumpa brzdového systému |
| 6 | 50 | Modul řízení karoserie |
| 7 | 60 | Modul řízení karoserie |
| 8 | 50 | Modul řízení karoserie |
| 9 | 40 | Odmlžování zadního okna |
| 10 | 40 | Motor ventilátoru |
| 11 | 30 | Přední sklo na levé straně |
| 12 | 30 | Sedadlo řidiče |
| 13 | 30 | Sedadlo spolujezdce |
| 14 | 30 | Modul sedadla s klimatizací |
| 15 | 20 | Motor horního sklápěcího sedadla |
| 16 | – | Nepoužívá se |
| 17 | 20 | Motor horního sklápěcího sedadla |
| 18 | – | Nepoužívá se |
| 19 | 20 | Relé blokování sloupku řízení |
| 20 | 10 | Spínač on/off brzdy |
| 21 | 20 | Klaxon |
| 22 | 10 | Relé modulu řízení pohonného ústrojí |
| 23 | 10 | Spojka klimatizace |
| 24 | 30 | Modul kvality napětí |
| 25 | – | Nepoužívá se |
| 26 | 25 | Motor stěračů předního skla |
| 27 | – | Nepoužívá se |
| 28 | 30 | Automatická ventilová souprava brzdového systému |
| 29 | 30 | Elektronický ventilátor 1 |
| 30 | 30 | Elektromagnetická ventilová souprava startovacího motoru |
| 31 | 40 | Elektronický ventilátor 3 |
| 32 | 10 | Vinutí relé blokování |
| 33 | 20 | Světlomety s vysokou intenzitou na levé straně |
| 34 | 15 | 2016-2017: Ventily výfuku |
| 34 | 20 | Světlomety s vysokou intenzitou na pravé straně |
| 36 | 10 | Alt sense |
| 37 | – | Nepoužívá se |
| 38 | 20 | Výkon vozidla 1 |
| 39 | – | Nepoužívá se |
| 40 | 20 | Výkon vozidla 2 |
| 41 | 15 | Palivové vstřikovače |
| 42 | 15 | Výkon vozidla 3 |
| 43 | – | Nepoužívá se |
| 44 | 15 | Výkon vozidla 4 |
| 45 | – | Nepoužívá se |
| 46 | 20 | 2016-2017: Diferenciální pumpa |
| 47 | – | Nepoužívá se |
| 48 | 30 | 2016-2017: Čerpadlo paliva č. 2 |
| 49 | 30 | Čerpadlo paliva |
| 51 | – | Nepoužívá se |
| 53 | 20 | Zapalovač cigaret |
| 54 | 20 | Místo pomocného napájení |
| 55 | 25 | Elektronický ventilátor 2 |
| 56 | – | Nepoužívá se |
| 58 | – | Nepoužívá se |
| 60 | 5 | Modul řízení systému pohonu |
| 61 | – | Nepoužívá se |
| 62 | 5 | Spínač startování systému proti zablokování |
| 63 | – | Nepoužívá se |
| 64 | 5 | Elektronická asistence řízení |
| 65 | – | Nepoužívá se |
| 66 | 5 | Systém informací o mrtvém úhlu. Zadní kamera. Cívky relé kompresoru klimatizace |
| 67 | – | Nepoužívá se |
| 68 | 10 | Spínač vyrovnávání světlometů |
| 70 | 10 | Vyhřívaná vnější zrcátka |
| 71 | – | Nepoužívá se |
| 72 | 5 | Modul senzoru deště |
| 73 | – | Nepoužívá se |
| 74 | 5 | Senzor proudění vzduchu |
| 75 | – | Nepoužívá se |
| 83 | – | Nepoužívá se |
| 84 | – | Nepoužívá se |
| 85 | – | Nepoužívá se |
| 86 | – | Nepoužívá se |
| 87 | – | Nepoužívá se |
| 88 | – | Nepoužívá se |
| Relé | ||
| 50 | Relé zámku sloupku řízení | |
| 52 | Relé klaksonu | |
| 57 | Relé spojky klimatizace | |
| 59 | 2016-2017: Relé výfukových ventilů | |
| 69 | Pomocné relé místa napájení | |
| 76 | Odmlžování zadního okna | |
| 77 | Elektronický chladicí ventilátor 2 | |
| 78 | Relé levého světlometu s vysokou intenzitou výboje (export) | |
| 79 | Relé pravého světlometu s vysokou intenzitou výboje (export) | |
| 80 | Relé stěračů předního skla | |
| 81 | Elektromagnetický ventil startovacího motoru | |
| 82 | Relé modulu řízení pohonného ústrojí | |
| 83 | Elektronické relé ventilátoru 1 | |
| 90 | 2016-2017: Diferenciální relé čerpadla | |
| 91 | Elektronické relé ventilátoru 3 | |
| 92 | Relé motoru ventilátoru | |
| 93 | 2016-2017: Relé čerpadla paliva č. 2 | |
| 94 | Relé čerpadla paliva | |
PANEL POJISTEK V PROSTORU PRO CESTUJÍCÍ
PANEL POJISTEK SE NACHÁZÍ NA PRAVÉ STRANĚ PROSTORU PRO NOHY CESTUJÍCÍHO, ZA PANELEM OBLOŽENÍ A PLASTOVOU DESKOU S KÓDEM KLÍČE.
| Pojistka | Ampéry [A] | Popis |
| 1 | 10 | Žárovky na vyžádání |
| 2 | 7,5 | Modul paměti ovladače oken |
| 3 | 20 | Odemknutí konzoly řidiče |
| 4 | 5 | – |
| 5 | 20 | Zesilovač subwooferu |
| 6 | 10 | Nepoužívá se (rezerva) |
| 7 | 10 | Nepoužívá se (rezerva) |
| 8 | 10 | Nepoužívá se (rezerva) |
| 9 | 10 | – |
| 10 | 5 | – |
| 11 | 5 | – |
| 12 | 7,5 | Modul klimatizace |
| 13 | 7,5 | Modul brány. Modul řízení sloupku řízení. Sada směrových světel |
| 14 | 10 | Nepoužívá se (rezerva) |
| 15 | 10 | Modul brány |
| 16 | 15 | Zadní kryt |
| 17 | 5 | Nepoužívá se (rezerva) |
| 18 | 5 | Modul senzoru narušení |
| 19 | 7,5 | Směrovka deaktivace airbagu spolujezdce |
| 20 | 7,5 | Nepoužívané (rezervní) |
| 21 | 5 | Senzor teploty a vlhkosti ve vozidle |
| 22 | 5 | Modul systému klasifikace spolujezdců |
| 23 | 10 | Spínače. Elektrická okna. Zrcátko |
| 24 | 20 | Centrální odemykání |
| 25 | 30 | 2016-2017: Magneride (tlumiče s variabilními vlastnostmi) |
| 26 | 30 | Motor předního skla vpravo |
| 27 | 30 | Zesilovač |
| 28 | 20 | Pomocný modul karoserie |
| 29 | 30 | Elektricky ovládané zadní sklo na levé straně |
| 30 | 30 | Elektricky ovládané zadní sklo na pravé straně |
| 31 | 15 | Nepoužívané (rezervní) |
| 32 | 10 | Dálkový přístup bez klíče. Vícefunkční displej. SYNCHR. Modul globálního polohovacího systému. Indikátory |
| 33 | 20 | Hlavní audio jednotka |
| 34 | 30 | Startovací bus 35 |
| 35 | 5 | Modul kontroly omezení |
| 36 | 15 | Pomocný modul karoserie |
| 37 | 15 | Startovací bus pojistkové skříňky |
Ford Mustang (2015-2020…) – schéma pojistkové skříňky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020.
Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Mustang jsou pojistky #53 (zapalovač cigaret) a #54 (dodatečný napájecí bod) v pojistkové skříňce v motorovém prostoru.
Poloha pojistkové skříňky
Prostor pro cestující
Panel pojistek se nachází na pravé straně výklenku pro nohy spolujezdce, za obkladovým panelem a plastovou deskou s kódem.
Aby jste odstranili obkladový panel, zvedněte ho z zadních upevňovacích háčků, táhněte ho k sobě a nakloňte ho na stranu.
Aby jste ho znovu nainstalovali, zarovnejte výčnělky s drážkami na panelu, spusťte panel zpět na své místo a poté stiskněte.
Aby jste se dostali k panelu pojistek, nejprve odstraňte desku s kódem klíče.
Motorový prostor
Pojistková skříňka se nachází v motorovém prostoru na levé straně
2016
Prostor pro cestující
Přiřazení pojistek v prostoru pro cestující (2016)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 10 A | Světlomet |
| 2 | 7,5A | Paměťový modul s řídicí jednotkou. |
| 3 | 20A | Odemknutí konzoly řidiče. |
| 4 | 5A | Nepoužívá se (rezerva). |
| 5 | 20A | Zesilovač subwooferu. |
| 6 | 10 A | Nepoužívá se (rezerva). |
| 7 | 10 A | Nepoužívá se (rezerva). |
| 8 | 10 A | Nepoužívá se (rezerva). |
| 9 | 10 A | Nepoužívá se (rezerva). |
| 10 | 5A | Nepoužívá se (rezerva). |
| 11 | 5A | Nepoužívá se (rezerva). |
| 12 | 7,5 A | Modul klimatizace. |
| 13 | 7,5 A | Modul dveří; Modul ovládání sloupku řízení; Přístrojová deska. |
| 14 | 10 A | Modul dveří. |
| 15 | 15A | Zvedání zadního víka |
| 16 | 5A | Nepoužívá se (rezerva). |
| 17 | 5A | Modul senzoru vniknutí. |
| 18 | 7,5A | Směrovka deaktivace airbagu spolujezdce. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 19 | 7,5A | Nepoužívá se (rezerva). |
| 20 | 5A | Senzor teploty a vlhkosti ve vozidle. |
| 21 | 5A | Modul systému klasifikace cestujících. |
| 22 | 10 A | Spínače; Elektrická okna; Zrcadlo. |
| 23 | 20A | Odemknutí centrálního zámku. |
| 24 | 30A | Magneryd. |
| 25 | 30A | Motor předního pravého okna. |
| 26 | 30A | Zesilovač. |
| 27 | 20A | Modul dodatečné karoserie. |
| 28 | 30A | Napájení zadního levého okna. |
| 29 | 30A | Napájení zadního pravého okna. |
| 30 | 30A | Nepoužívá se (rezerva). |
| 31 | 15A | Nepoužívá se (rezerva). |
| 32 | 10 A | Dálkový přístup bez klíče; Vícefunkční obrazovka; SYNC; Modul globálního polohování; Směrovky. |
| 33 | 20A | Hlavní audio jednotka. |
| 34 | 30A | Sběrnice „Run-start“35 |
| 35 | 5A | Modul řízení omezení. |
| 36 | 15A | Modul dodatečné karoserie. |
| 37 | 20A | Pojistka startování pojistkové skříňky. |
| — | 30A | Nepoužívá se (rezerva). |
Motorový prostor
Přiřazení pojistek v pojistkové skříňce (2016)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | — | Nepoužívá se. |
| 2 | — | Nepoužívá se. |
| 3 | — | Nepoužívá se. |
| 4 | — | Nepoužívá se. |
| 5 | 50A* | Automatická pumpa brzdového systému. |
| 6 | 50A* | Řídicí modul karoserie. |
| 7 | 60A* | Řídicí modul karoserie. |
| 8 | 50A* | Řídicí modul karoserie. |
| 9 | 40A* | Odmlžovač zadního okna. |
| 10 | 40A* | Motor ventilátoru. |
| 11 | 30A** | Levé přední okno. |
| 12 | 30A** | Sedadlo řidiče. |
| 13 | 30A** | Sedadlo spolujezdce. |
| 14 | 30A** | Modul sedadla s klimatizací. |
| 15 | 20A** | Náhradní horní motor. |
| 16 | — | Nepoužívá se. |
| 17 | 20A** | Náhradní horní motor. |
| 18 | — | Nepoužívá se. |
| 19 | 20A*** | Relé zámku sloupku řízení. |
| 20 | 10 A*** | Spínač brzdy. |
| 21 | 20A*** | Klakson. |
| 22 | 10 A*** | Relé řídicího modulu pohonného systému. |
| 23 | 10 A*** | Spojka klimatizace. |
| 24 | 30A** | Modul kvality napětí. |
| 25 | — | Nepoužívá se. |
| 26 | 25A** | Motor stěrače předního skla. |
| 27 | — | Nepoužívá se. |
| 28 | 30A** | Automatický ventil brzdového systému. |
| 29 | 30A** | Elektronický ventilátor 1. |
| 30 | 30A** | Elektromagnet startovacího motoru. |
| 31 | 40A** | Elektronický ventilátor 3. |
| 32 | 10 A*** | Cívka relé s klapkou. |
| 33 | 20A*** | Levé světlomety s vysokou intenzitou. |
| 34 | 15A*** | Výfukové ventily. |
| 35 | 20A*** | Pravé světlomety s vysokou intenzitou. |
| 36 | 10 A*** | Senzor alternátoru. |
| 37 | — | Nepoužívá se. |
| 38 | 20A*** | Napájení vozidla 1. |
| 39 | — | Nepoužívá se. |
| 40 | 20A*** | Napájení vozidla 2. |
| 41 | 15A*** | Palivové vstřikovače. |
| 42 | 15A*** | Napájení vozidla 3. |
| 43 | — | Nepoužívá se. |
| 44 | 15A*** | Napájení vozidla 4. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 46 | 20A** | Čerpadlo diferenciálu. |
| 47 | — | Nepoužívá se. |
| 48 | 30 A** | Čerpadlo paliva #2. |
| 49 | 30 A** | Čerpadlo paliva. |
| 50 | — | Relé blokování sloupku řízení. |
| 51 | — | Nepoužívá se. |
| 52 | — | Relé klaksonu. |
| 53 | 20A** | Zapalovač cigaret. |
| 54 | 20A** | Body pomocného napájení. |
| 55 | 25A** | Elektronický ventilátor 2. |
| 56 | — | Nepoužívá se. |
| 57 | — | Relé spojky klimatizace. |
| 58 | — | Nepoužívá se. |
| 59 | — | Výfukové ventily. |
| 60 | 5A | Modul řízení pohonného systému. |
| 61 | — | Nepoužívá se. |
| 62 | 5A | Spínač startování se systémem proti zablokování. |
| 63 | — | Nepoužívá se. |
| 64 | 5A | Elektronická asistence řízení. |
| 65 | — | Nepoužívá se. |
| 66 | 5A | Systém informování o mrtvém úhlu; Zadní kamera; Cívky relé kompresoru klimatizace. |
| 67 | — | Nepoužívá se. |
| 68 | 10 A*** | Spínač úrovně světlometů. |
| 69 | — | Pomocné relé napájení. |
| 70 | 10 A*** | Vyhřívaná vnější zrcátka. |
| 71 | — | Nepoužívá se. |
| 72 | 5A | Modul senzoru deště. |
| 73 | — | Nepoužívá se. |
| 74 | 5A | Senzor hmotnostního průtoku vzduchu. |
| 75 | — | Nepoužívá se. |
| 76 | — | Odmlžovač zadního okna. |
| 77 | — | Elektronické relé ventilátoru 2. |
| 78 | — | Relé Run/Start. |
| 79 | — | Nepoužívá se. |
| 80 | — | Relé stěrače předního skla. |
| 81 | — | Relé startovacího motoru. |
| 82 | — | Relé modulu řízení pohonného systému. |
| 83 | — | Relé chladicího ventilátoru (GT500); Nepoužívá se (rezerva, GT350). |
| 87 | 10 A | Vyhřívaná vnější zrcátka. |
| 88 | — | Nepoužívá se. |
| 89 | — | Elektronické relé ventilátoru 1. |
| 90 | — | Relé čerpadla diferenciálu. |
| 91 | — | Elektronické relé ventilátoru 3. |
| 92 | — | Relé motoru ventilátoru. |
| 93 | — | Relé čerpadla paliva #2. |
| 94 | — | Relé čerpadla paliva. |
Ford Mustang – schéma pojistkové skříňky
Rok výroby: 2021, 2022.
2021
Vozy vyrobené od 14.09.2020
Pojistková skříňka napájení
Pojistková skříňka napájení se nachází v motorovém prostoru. Je vybavena pojistkami s vysokým proudem, které chrání hlavní elektrické systémy vozidla před přetížením.
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
|---|---|---|
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
| 1 | 60 A1 | Nepoužívá se (rezerva). |
| 2 | — | Nepoužívá se. |
| 3 | 30 A1 | Elektronický ventilátor 1. |
| 4 | 40 A1 | Elektronický ventilátor 3. |
| 5 | 50 A1 | Čerpadlo automatického brzdového systému. |
| 6 | 50 A1 | Modul řízení systémů karoserie. |
| 7 | 60 A1 | Modul řízení systémů karoserie. |
| 8 | 50 A1 | Modul řízení systémů karoserie. |
| 9 | 40 A1 | Odmlžování zadního okna. |
| 10 | 40 A1 | Motor ventilátoru. |
| 11 | 30 A2 | Přední levé okno. |
| 12 | 30 A2 | Sedadlo řidiče. |
| 13 | 30 A2 | Sedadlo spolujezdce. |
| 14 | 30 A2 | Modul sedadla s vyhříváním a klimatizací. |
| 15 | 20 A2 | Pomocný motor skládací střechy. |
| 16 | 15 A2 | Nepoužívá se (rezerva). |
| 17 | 20 A2 | Hlavní motor skládací střechy. |
| 18 | — | Nepoužívá se. |
| 19 | 20 A3 | Relé zámku sloupku řízení. |
| 20 | 10 A3 | Spínač zapnutí/vypnutí brzd. |
| 21 | 20 A3 | Klakson. |
| 22 | 10 A3 | Relé modulu řízení pohonného ústrojí. |
| 23 | 10 A3 | Spojka klimatizace. |
| 24 | 30 A2 | Modul kvality napětí. |
| 25 | 20 A2 | Nepoužívá se (rezerva). |
| 26 | 25 A2 | Motor předního stěrače. |
| 27 | — | Nepoužívá se. |
| 28 | 30 A2 | Ventil automatického brzdového systému. |
| 29 | 30 A2 | Nepoužívá se (rezerva). |
| 30 | 30 A2 | Elektromagnet motoru pro startování. |
| 31 | 30 A2 | Nepoužívá se (rezerva). |
| 32 | 10 A3 | Startovací cívka relé. |
| 33 | 15 A3 | Zapnutí/startování. |
| 34 | 15 A3 | Výfukové ventily. |
| 35 | — | Nepoužívá se. |
| 36 | 10 A3 | Senzor alternátoru. |
| 37 | — | Nepoužívá se. |
| 38 | 20 A3 | Napájení vozidla 1. |
| 39 | — | Nepoužívá se. |
| 40 | 20 A3 | Napájení vozidla 2. |
| 41 | 15 A3 | Vstřikovače. |
| 42 | 15 A3 | Napájení vozidla 3. |
| 43 | — | Nepoužívá se. |
| 44 | 15 A3 | Napájení vozidla 4. |
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
|---|---|---|
| 45 | — | Nepoužívá se. |
| 46 | 20 A2 | Čerpadlo diferenciálu (Mach 1). |
| — | Nepoužívá se (základní verze). | |
| 47 | — | Nepoužívá se. |
| 48 | 30 A2 | Nepoužívá se (rezerva). |
| 49 | 30 A2 | Čerpadlo paliva. |
| 50 | — | Relé blokování sloupku řízení. |
| 51 | — | Nepoužívá se. |
| 52 | — | Relé akustického signálu. |
| 53 | 20 A2 | Zapalovač. |
| 54 | 20 A2 | Dodatečná napájecí zásuvka. |
| 55 | 25 A2 | Elektronický ventilátor 2. |
| 56 | — | Nepoužívá se. |
| 57 | — | Relé spojky klimatizace. |
| 58 | — | Nepoužívá se. |
| 59 | — | Relé výfukových ventilů. |
| 60 | 5 A3 | Modul řízení pohonné jednotky. |
| 61 | — | Nepoužívá se. |
| 62 | 5 A3 | Spínač aktivace systému prevence zablokování kol během brzdění. |
| 63 | — | Nepoužívá se. |
| 64 | 5 A3 | Elektronický asistenční systém řízení. |
| 65 | — | Nepoužívá se. |
| 66 | 5 A3 | Systém monitorování mrtvého úhlu; Zadní kamera; Cívky relé odmrazování zadního okna; Modul systému řízení dynamiky vozidla. |
| 67 | — | Nepoužívá se. |
| 68 | 10 A3 | Spínač nastavení světlometů. |
| 69 | — | Relé zapalovače; Relé dodatečné napájecí zásuvky. |
| 74 | 5 A3 | Měřicí přístroj hmotnosti vzduchu. |
| 5 A3 | Modul senzoru deště. | |
| 76 | — | Relé odmrazování zadního okna. |
| 77 | — | Relé elektronického ventilátoru 2. |
| 78 | — | Relé zapalování/startování. |
| 79 | — | Nepoužívá se. |
| 80 | — | Relé předního stěrače. |
| 81 | — | Relé elektromagnetu startéru. |
| 82 | — | Relé modulu řízení pohonné jednotky. |
| 83 | — | Nepoužívá se. |
| 87 | 10 A3 | Vyhřívaná vnější zrcátka. |
| 88 | — | Nepoužívá se. |
| 89 | — | Relé elektronického ventilátoru 1. |
| 90 | — | Relé čerpadla diferenciálu (Mach 1). |
| — | Nepoužívá se (základní verze). | |
| 91 | — | Relé elektrického ventilátoru 3. |
| 92 | — | Relé motoru ventilátoru. |
| 93 | — | Nepoužívá se. |
| 94 | — | Relé čerpadla paliva. |
1Pojistky typu J.
2Pojistky typu M.
3Mikropojistky.
Pojistková skříňka v prostoru pro cestující
Pojistková skříňka se nachází na pravé straně prostoru pro nohy spolujezdce, za obkladovým panelem a plastovou deskou s kódem.
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
|---|---|---|
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
| 1 | — | Není používáno. |
| 2 | 10 A | Elektrická okna; Elektrochromatické zrcadlo; Elektrické zámky dveří. |
| 3 | 7,5 A | Elektricky nastavitelná zrcátka; Sedadla s funkcí paměti. |
| 4 | 20 A | Není používáno (rezerva). |
| 5 | — | Není používáno. |
| 6 | 10 A | Není používáno (rezerva). |
| 7 | 10 A | Není používáno (rezerva). |
| 8 | 5 A | Modul řízení telematického systému – modem. |
| 9 | 5 A | Není používáno. |
| 10 | — | Není používáno. |
| 11 | — | Není používáno. |
| 12 | 7,5 A | Elektronický ovládací panel; Modul-gateway. |
| 13 | 7,5 A | Modul řízení sloupku řízení; Přístrojová deska. |
| 14 | 15 A | Není používáno. |
| 15 | 15 A | SYNC; Směrovky. |
| 16 | — | Není používáno. |
| 17 | 7,5 A | Modul řízení světlometů. |
| 18 | 7,5 A | Není používáno. |
| Číslo pojistky nebo relé | Ampér [A] | Popis |
|---|---|---|
| 19 | 5 A | Nepoužívá se. |
| 20 | 5 A | Modul senzoru narušení. |
| 21 | 5 A | Vnitřní senzor teploty a vlhkosti. |
| 22 | 5 A | Modul dodatečné karoserie. |
| 23 | 30 A | Zesilovač. |
| 24 | 30 A | Modul systému řízení dynamiky vozidla. |
| 25 | 20 A | Modul rozptýleného vnitřního osvětlení. |
| 26 | 30 A | Motor předního pravého okna (modul distribuce napájení). |
| 27 | 30 A | Napájení zadního levého okna. |
| 28 | 30 A | Napájení zadního pravého okna. |
| 29 | 15 A | Modul-gateway. |
| 30 | 5 A | Nepoužívá se (rezerva) |
| 31 | 10 A | Systém centrálního zamykání bez klíče. |
| 32 | 20 A | Audio systém. |
| 33 | — | Nepoužívá se. |
| 34 | 30 A | Sběrnice polohy zapalování/startování. |
| 35 | 5 A | Pojistková skříňka distribuce napájení relé polohy zapalování/startování. |
| 36 | 15 A | Přední kamera. |
| 37 | 20 A | Modul vyhřívaného volantu. |
2022
Vozy vyrobené od 27.09.2021
Pojistková skříňka
Pojistková skříňka se nachází v motorovém prostoru. Je vybavena pojistkami s vysokým proudem, které chrání hlavní elektrické systémy vozidla před přetížením.
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
|---|---|---|
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
| 1 | 60 A1 | Není použito (rezerva). |
| 2 | — | Není použito. |
| 3 | 30 A1 | Elektronický ventilátor 1. |
| 4 | 40 A1 | Elektronický ventilátor 3. |
| 5 | 50 A1 | Čerpadlo automatického brzdového systému. |
| 6 | 50 A1 | Modul řízení systémů karoserie. |
| 7 | 60 A1 | Modul řízení systémů karoserie. |
| 8 | 50 A1 | Modul řízení systémů karoserie. |
| 9 | 40 A1 | Odmlžování zadního okna. |
| 10 | 40 A1 | Motor ventilátoru. |
| 11 | 30 A2 | Přední okno na levé straně. |
| 12 | 30 A2 | Sedadlo řidiče. |
| 13 | 30 A2 | Sedadlo spolujezdce. |
| 14 | 30 A2 | Modul sedadla s vyhříváním a klimatizací. |
| 15 | 20 A2 | Pomocný motor skládací střechy. |
| 16 | 15 A2 | Není použito (rezerva). |
| 17 | 20 A2 | Hlavní motor skládací střechy. |
| 18 | — | Není použito. |
| 19 | 20 A3 | Relé zámku sloupku řízení. |
| 20 | 10 A3 | Spínač zapnutí/vypnutí brzd. |
| 21 | 20 A3 | Klakson. |
| 22 | 10 A3 | Relé modulu řízení pohonné jednotky. |
| 23 | 10 A3 | Spojka klimatizace. |
| 24 | 30 A2 | Modul kvality napětí. |
| 25 | 20 A2 | Není použito (rezerva). |
| 26 | 25 A2 | Motor předního stěrače. |
| 27 | — | Není použito. |
| 28 | 30 A2 | Ventil automatického brzdového systému. |
| 29 | 30 A2 | Není použito (rezerva). |
| 30 | 30 A2 | Elektromagnet startovacího motoru. |
| 31 | 30 A2 | Není použito (rezerva). |
| 32 | 10 A3 | Cívka relé s klapkou. |
| 33 | 15 A3 | Zapalování/startování. |
| 34 | 15 A3 | Výfukové ventily. |
| 35 | — | Není použito. |
| 36 | 10 A3 | Senzor alternátoru. |
| 37 | — | Není použito. |
| 38 | 20 A3 | Napájení vozidla 1. |
| 39 | — | Není použito. |
| 40 | 20 A3 | Napájení vozidla 2. |
| 41 | 15 A3 | Vstřikovače. |
| 42 | 15 A3 | Napájení vozidla 3. |
| 43 | — | Není použito. |
| 44 | 15 A3 | Napájení vozidla 4. |
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
|---|---|---|
| 45 | — | Nepoužívá se. |
| 46 | 20 A2 | Čerpadlo diferenciálu (Mach 1). |
| — | Nepoužívá se (základní verze). | |
| 47 | — | Nepoužívá se. |
| 48 | 30 A2 | Nepoužívá se (rezerva). |
| 49 | 30 A2 | Čerpadlo paliva. |
| 50 | — | Relé blokování sloupku řízení. |
| 51 | — | Nepoužívá se. |
| 52 | — | Relé akustického signálu. |
| 53 | 20 A2 | Zapalovač. |
| 54 | 20 A2 | Dodatečná napájecí zásuvka. |
| 55 | 25 A2 | Elektronický ventilátor 2. |
| 56 | — | Nepoužívá se. |
| 57 | — | Relé spojky klimatizace. |
| 58 | — | Nepoužívá se. |
| 59 | — | Relé výfukových ventilů. |
| 60 | 5 A3 | Řídicí modul pohonné jednotky. |
| 61 | — | Nepoužívá se. |
| 62 | 5 A3 | Spínač aktivace systému prevence zablokování kol během brzdění. |
| 63 | — | Nepoužívá se. |
| 64 | 5 A3 | Elektronický asistenční systém řízení. |
| 65 | — | Nepoužívá se. |
| 66 | 5 A3 | Systém monitorování mrtvého úhlu; Zadní kamera; Cívky relé odmrazování zadního okna; Modul systému řízení dynamiky vozidla. |
| 67 | — | Nepoužívá se. |
| 68 | 10 A3 | Spínač nastavení světlometů. |
| 69 | — | Relé zapalovače; Relé dodatečné napájecí zásuvky. |
| 74 | 5 A3 | Měřicí přístroj hmotnosti vzduchu. |
| 75 | 5 A3 | Modul senzoru deště. |
| 76 | — | Relé odmrazování zadního okna. |
| 77 | — | Relé elektronického ventilátoru 2. |
| 78 | — | Relé zapalování/startování. |
| 79 | — | Nepoužívá se. |
| 80 | — | Relé předního stěrače. |
| 81 | — | Relé elektromagnetu startéru. |
| 82 | — | Relé řídicího modulu pohonné jednotky. |
| 83 | — | Nepoužívá se. |
| 87 | 10 A3 | Vyhřívaná vnější zrcátka. |
| 88 | — | Nepoužívá se. |
| 89 | — | Relé elektronického ventilátoru 1. |
| 90 | — | Relé čerpadla diferenciálu (Mach 1). |
| — | Nepoužívá se (základní verze). | |
| 91 | — | Relé elektrického ventilátora 3. |
| 92 | — | Relé motora ventilátora. |
| 93 | — | Nepoužívá se. |
| 94 | — | Relé čerpadla paliva. |
1Pojistky typu J.
2Pojistky typu M.
3Mikropojistky.
Pojistková skříňka v prostoru pro cestující
Pojistková skříňka se nachází na pravé straně prostoru pro nohy spolujezdce, za obložením a plastovou deskou s kódem.
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
|---|---|---|
| Číslo pojistky nebo relé | Ampéry [A] | Popis |
| 1 | — | Nepoužívá se. |
| 2 | 10 A | Elektrická okna; Elektrochromatické zrcadlo; Elektrické zámky dveří. |
| 3 | 7,5 A | Elektricky nastavitelná zrcátka; Sedadla s funkcí paměti. |
| 4 | 20 A | Nepoužívá se (rezerva). |
| 5 | — | Nepoužívá se. |
| 6 | 10 A | Nepoužívá se (rezerva). |
| 7 | 10 A | Nepoužívá se (rezerva). |
| 8 | 5 A | Modul řízení telematického systému – modem. |
| 9 | 5 A | Nepoužívá se. |
| 10 | — | Nepoužívá se. |
| 11 | — | Nepoužívá se. |
| 12 | 7,5 A | Elektronický ovládací panel; Modul-gateway. |
| 13 | 7,5 A | Modul řízení sloupku řízení; Přístrojová deska. |
| 14 | 15 A | Nepoužívá se. |
| 15 | 15 A | SYNC; Směrovky. |
| 16 | — | Nepoužívá se. |
| 17 | 7,5 A | Modul řízení světlometů. |
| 18 | 7,5 A | Nepoužívá se. |
| Číslo pojistky nebo relé | Ampér [A] | Popis |
|---|---|---|
| 19 | 5 A | Nepoužívá se. |
| 20 | 5 A | Modul snímače narušení. |
| 21 | 5 A | Vnitřní snímač teploty a vlhkosti. |
| 22 | 5 A | Modul dodatečné karoserie. |
| 23 | 30 A | Zesilovač. |
| 24 | 30 A | Modul systému řízení dynamiky vozidla. |
| 25 | 20 A | Modul rozptýleného vnitřního osvětlení. |
| 26 | 30 A | Motor předního pravého okna (modul distribuce napájění). |
| 27 | 30 A | Napájení zadního levého okna. |
| 28 | 30 A | Napájení zadního pravého okna. |
| 29 | 15 A | Modul-gateway. |
| 30 | 5 A | Nepoužívá se (rezerva) |
| 31 | 10 A | Systém centrálního zamykání bez klíče. |
| 32 | 20 A | Audio systém. |
| 33 | — | Nepoužívá se. |
| 34 | 30 A | Sběrnice polohy zapnutí/startování. |
| 35 | 5 A | Pojistková skříňka distribuce napájení relé polohy zapnutí/startování. |
| 36 | 15 A | Přední kamera. |
| 37 | 20 A | Modul vyhřívaného volantu. |
O Ford Mustang (1987-2022)
Ford Mustang je ikonický americký sportovní automobil, který se vyrábí od roku 1964. Modely vyrobené mezi lety 1987 a 2022 představují šestou generaci tohoto legendárního vozidla. Mustang je známý svým agresivním designem, výkonnými motory a sportovními jízdními vlastnostmi. V průběhu let se nabídka motorů rozšířila od základních čtyřválců až po výkonné osmiválcové motory, které poskytují vysoký výkon a dynamiku. Mustang je oblíbený mezi automobilovými nadšenci pro svou schopnost kombinovat výkon s každodenní použitelností, což ho činí ideálním pro široké spektrum řidičů.
Schéma pojistkové skříňky Ford Mustang
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Mustang, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, nejčastěji v blízkosti přístrojové desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem, který chrání elektrické obvody vozidla před přetížením a zkraty, a proto je důležité mít k dispozici přesnou schému pojistkové skříňky pro bezpečnou údržbu.
