Ford Expedition U553 (2018-2021) – pojistková skříňka
2018, 2019, 2020, 2021.

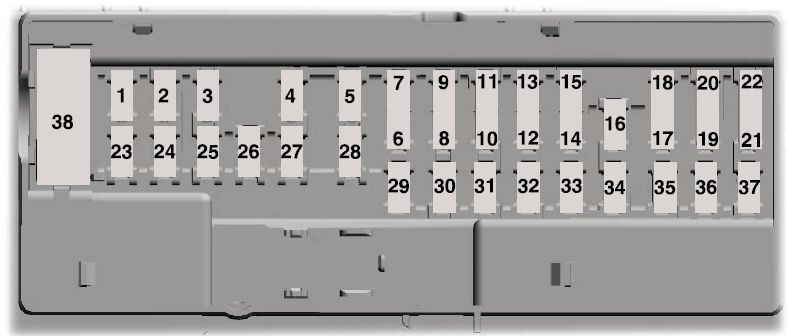

Schéma pojistky v kabině
Pojistka se nachází v kabině pod přístrojovou deskou. Pro přístup k obalu může být nutné odstranit panel obložení.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | – | – |
| 2 | 7,5 | 2018-2019: Spínač sedadla řidiče |
| 10 | 2020-2021: Spínač sedadla řidiče | |
| 3 | 20 | 2018-2019: Odemknutí dveří řidiče |
| 7,5 | 2020-2021: Odemknutí dveří řidiče | |
| 4 | 5 | 2018-2019: Kontrolér brzdy přívěsu |
| 20 | 2020-2021: Audio zesilovač | |
| 5 | 20 | 2018-2019: Audio zesilovač |
| 6 | 10 | 2020-2021: Inteligentní logika konektoru Datalink |
| 7 | 10 | 2020-2021: Modul ovládání zadního audia |
| 8 | 5 | 2020-2021: Bezdrátová nabíječka pro příslušenství, modul Hands-free Liftgate |
| 9 | 10 | 2018-2019: Modul zábavy pro zadní sedadla, displej Head Up |
| 5 | 2020-2021: Klávesnice, modul připojeného senzoru | |
| 10 | 5 | 2018-2019: Modul nabíječky pro bezdrátové příslušenství, modul bezkontaktního otevírání zavazadlového prostoru |
| 11 | 5 | 2018-2019: Klávesnice, modul připojeného senzoru |
| 12 | 7,5 | 2018-2019: Sada ukazatelů, elektronický ovládací panel, inteligentní logika konektoru Datalink |
| 7,5 | 2020-2021: Přístrojový panel | |
| 13 | 7,5 | Modul převodovky, modul ovládání sloupku řízení, inteligentní logika konektoru Datalink (2020-2021), modul ovládání klimatizace (2021) |
| 14 | 10 | 2018-2019: Rozšířený napájecí modul, spínač brzdy |
| 15 | 2020-2021: Spínač brzdy | |
| 15 | 10 | 2018-2019: Napájení inteligentního konektoru Datalink |
| 15 | 2020-2021: SYNC | |
| 16 | 15 | 2018-2019: Uvolnění okna |
| 17 | 5 | 2018-2019: Telematická řídicí jednotka – modem |
| 18 | 5 | 2018-2019: Spínač zapalování, elektromagnetický zámek klíče, tlačítko startu |
| 7,5 | 2020-2021: Elektromagnetický zámek klíče, modul převodovky | |
| 19 | 7,5 | 2018-2019: Spínač ovládání převodovky, modul převodovky |
| 5 | 2020-2021: Modul jednotky telematického ovládání |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 20 | 5 | 2020-2021: Spínač startování |
| 21 | 5 | Senzor vlhkosti a teploty v autě |
| 22 | 5 | Elektrochromatické zrcadlo, vyhřívaný modul sedadla ve druhém řadě |
| 23 | 10 | 2018-2019: Logika otevírací střechy, invertor, spínač napájení okna, spínač napájení zrcátek |
| 30 | 2020-2021: Spínač oken, spínač elektrických zrcátek, modul oblasti levých předních dveří | |
| 24 | 20 | 2018-2019: Odemknutí centrálního zámku |
| 30 | 2020-2021: Logika otevírací střechy | |
| 25 | 30 | 2018-2019: Modul oblasti levých předních dveří |
| 20 | 2020-2021: Audio zesilovač č. 2 | |
| 26 | 30 | Modul oblasti pravých předních dveří |
| 27 | 30 | 2018-2019: Otevírací střecha |
| 30 | 2020-2021: Modul oblasti levých zadních dveří | |
| 28 | 20 | 2018-2019: Stereo zesilovač |
| 30 | 2020-2021: Modul oblasti pravých zadních dveří | |
| 29 | 30 | 2018-2019: Modul oblasti levých zadních dveří |
| 15 | 2020-2021: Regulovatelné pedály | |
| 30 | 30 | 2018-2019: Modul oblasti pravých zadních dveří |
| 5 | 2020-2021: Modul řízení tahu přívěsu | |
| 31 | 15 | 2018-2019: Regulovatelné pedály |
| 10 | 2020-2021: Modul klimatizace vzadu, modul spínače režimu jízdy, spínač správy terénu, modul vysílač-přijímač rádiové frekvence, spínač 4×4 | |
| 32 | 10 | 2018-2019: SYNC, modul přepínání režimu jízdy, spínač 4×4, modul vysílač-přijímač rádiové frekvence, vyhřívání vzadu – ventilace a vzduch. Klimatizace, modul řízení |
| 20 | 2020-2021: Modul řízení audia | |
| 33 | 20 | 2018-2019: Modul řízení audia |
| 34 | 30 | Relé startování/napájení |
| 35 | 5 | 2018-2019: Modul rozšířeného napájení |
| 36 | 15 | Modul zpracování obrazů A, modul automatické pomoci při parkování, modul kontinuálního tlumení řízení |
| 37 | 20 | Vyhřívaný volant |
| 38 | 30 | Zadní okno levé, zadní okno pravé |

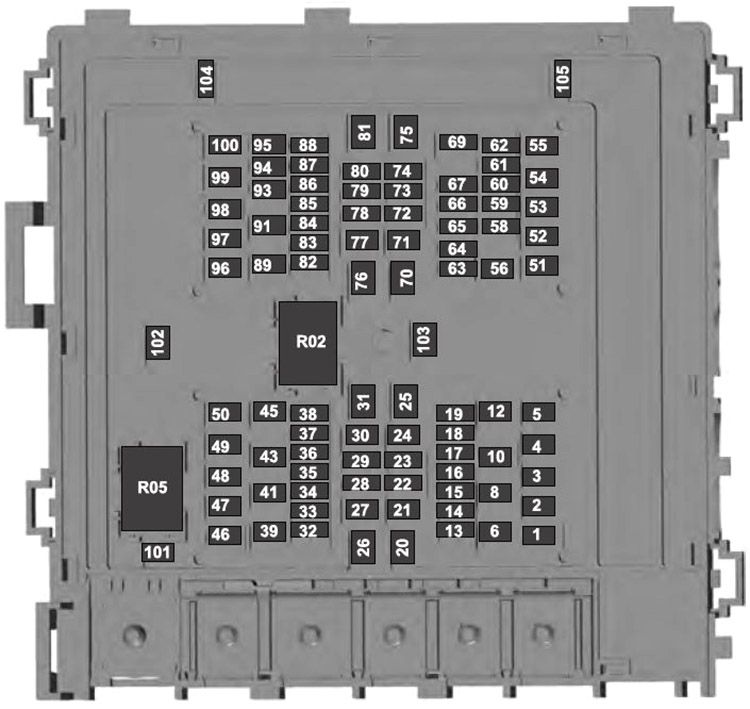

Schéma pojistky v motorovém prostoru
Elektrická deska se nachází v motorovém prostoru. Má pojistky s vysokým proudem, které chrání hlavní elektrické obvody vozidla před přetížením.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 25 | Klaksón |
| 2 | 50 | Ventilátor chlazení č. 1 |
| 3 | 30 | Motor stěrače předního skla |
| 4 | 50 | 2020-2021: Invertor |
| 5 | 30 | Relé motoru startéru |
| 6 | 20 | Zapalovač cigaret Power Point č. 1 |
| 8 | 20 | Zapalovač cigaret Power Point č. 2 |
| 10 | 5 | Senzor deště |
| 12 | 20 | 2020-2021: Modul světla přívěsu |
| 13 | 10 | Modul 4×4, vyhřívání osvětlení, vyhřívaná cívka relé zrcadla, vyhřívaná cívka relé stěrače, cívka relé izolace převodovky |
| 14 | 15 | 2018-2019: Modul řízení převodovky |
| 15 | 15 | Modul kvality napětí Run/Start Power, systém informování o mrtvém úhlu, displej Head Up (2018-2019), modul zpracování obrazů B, přední kamera, zadní kamera, modul tempomatu |
| 16 | 10 | Modul řízení systému převodovky (PCM) Startování/zapínání |
| 17 | 10 | Systém prevence zablokování brzd (ABS) Startování/zapínání |
| 18 | 10 | Elektronická asistence řízení Startování/zapínání |
| 19 | – | – |
| 20 | 40 | Motor ventilátoru |
| 21 | 40 | Motory sedadel pasažérů |
| 22 | – | – |
| 23 | 10 | Alternátor linie A |
| 24 | 30 | Modul řízení brzdy přívěsu |
| 25 | 50 | Modul řízení karoserie č. 1 (BCM) |
| 26 | 50 | Ventilátor chlazení č. 2 |
| 27 | 40 | Motory sedadla řidiče |
| 28 | 15 | Vyhřívaná zadní sedadla, modul klimatizace zadních sedadel (2020-2021) |
| 29 | 10 | 2018-2020: Elektromagnet integrovaný na konci kola |
| 30 | 25 | Nabíjení baterie přívěsu třídy II-IV |
| 31 | 50 | Modul elektricky sklopného sedadla |
| 32 | 10 | Spojka klimatizace |
| 33 | – | – |
| 34 | – | – |
| 35 | 20 | Výkon vozidla č. 4 |
| 36 | 10 | Výkon vozidla č. 3 |
| 37 | 25 | Výkon vozidla č. 2 |
| 38 | 25 | Výkon vozidla č. 1 |
| 39 | – | – |
| 41 | 50 | 2018-2019: Invertor |
| 43 | 20 | 2018-2019: Modul světla přívěsu třídy II-IV. |
| 45 | 20 | Čerpadlo stěrače předního/zadního skla |
| 46 | 7,5 | Systém rodinné zábavy |
| 47 | – | – |
| 48 | – | – |
| 49 | – | – |
| 50 | 30 | Čerpadlo paliva |
| 51 | 20 | Bod výkonu č. 3 |
| 52 | 50 | Modul řízení karoserie (BCM), modul kvality napětí (VQM) |
| 53 | 25 | Relé parkovacích světel přívěsu, modul řízení přívěsu (2020-2021) |
| 54 | 40 | Elektronické relé diferenciálu s omezeným prokluzem |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 55 | 40 | Ventilátor pomocný |
| 56 | 20 | Bod napájení č. 4 |
| 58 | 5 | – |
| 59 | – | – |
| 60 | 5 | – |
| 61 | 25 | – |
| 62 | 25 | – |
| 63 | 25 | Pohon všech kol (4×4) |
| 64 | – | – |
| 65 | – | – |
| 66 | – | – |
| 67 | – | – |
| 69 | 30 | 2020-2021: Modul zadních dveří |
| 70 | 40 | Systém proti zablokování / modul parkovací brzdy |
| 71 | 25 | Pohon všech kol (4×4) |
| 72 | – | – |
| 73 | – | – |
| 74 | 10 | Světla couvání přívěsu |
| 75 | – | – |
| 76 | 50 | Modul řízení karoserie (BCM) č. 2 |
| 77 | 30 | Modul sedadla s klimatizací (vyhřívané/ventilované) |
| 78 | 20 | – |
| 79 | – | – |
| 80 | 10 | Vyhřívaný přední stěrač |
| 81 | – | – |
| 82 | – | – |
| 83 | 15 | 2018-2019: Výkon modulu řízení převodovky (TCM) |
| 84 | – | – |
| 85 | – | – |
| 86 | 5 | Inteligentní USB nabíječka č. 5 |
| 87 | 5 | Inteligentní USB nabíječka č. 3 |
| 88 | 10 | Relé s více obvody se sedadly |
| 89 | 40 | Robustní panely na běh |
| 91 | 30 | 2018-2019: Modul zadních dveří |
| 93 | 15 | Vyhřívaná zrcátka |
| 94 | 5 | Inteligentní USB nabíječka č. 1 |
| 95 | 10 | Inteligentní USB nabíječka č. 2 |
| 96 | 30 | Relé motoru stěrače zadního okna |
| 97 | 40 | 2018-2019: Ventilátor relé chladiče intercooler |
| 98 | 15 | Čerpadlo oleje převodovky |
| 99 | 40 | Vyhřívané podsvícení |
| 100 | 20 | Bod napájení č. 5 |
| 101 | 25 | Elektrický ventilátor č. 2 |
| 102 | – | – |
| 103 | – | – |
| 104 | – | – |
| 105 | – | – |
| R02 | Modul řízení systému převodovky (PCM) | |
| R05 | Elektrický ventilátor č. 2 | |
