V tomto článku najdeš diagramy pojistkové skříňky Citroën C3 Aircross 2017‑2022, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Citroen C3 Aircross – schéma pojistkové skříňky

Rok výroby: 2017, 2018, 2019, 2020, 2021.

Pojistky zapalovače cigaret (zásuvky napájení) v Citroen C3 Aircross jsou pojistky F32 (přední) a F7 (zadní)  ve spodní pojistkové skříňce palubní desky.

Pojistky v palubní desce



Dvě pojistkové skříňky se nacházejí v dolní části palubní desky pod volantem.



Dvě pojistkové skříňky se nacházejí v dolní části palubní desky v odkládací schránce.

Horní pojistková skříňka



Číslo	Ampéry [A]	Popis
F2	10	Vyhřívaná zrcátka.
F3	30	Elektrická okna s impulzním ovládáním v předních dveřích.
F4	5	Automaticky sklopná zrcátka.
F5	30	Elektrická okna s impulzním ovládáním v zadních dveřích.
F6	25	Vyhřívaná přední sedadla.
F7	15	Elektrická okna v předních dveřích.
F8	20	Audio zesilovač.
F10	25	Panoramatická střecha.
F12	20	Otevírací střecha.

Spodní pojistková skříňka



Číslo	Ampéry [A]	Popis
F3	5	Napájení přívěsu.
F4	15	Klaksón.
F5 – F6	20	Čerpadlo předního a zadního stěrače.
F7	10	Napájení 12V zadní.
F8	20	Zadní stěrač.
F10 – F11	30	Zamknutí/odemknutí dveří a víka nádrže.
F14	5	Alarm, telematický modul.
F27	5	Alarm (příprava).
F29	20	Rádio.
F31	15	Rádio (příslušenství aftermarket).
F32	15	Napájení 12 V přední.

Pojistky v motorovém prostoru

Pojistková skříňka se nachází v motorovém prostoru, blízko baterie.





Číslo	Ampéry [A]	Popis
F15	10	Světlomet přední levý proti mlhovým světlům.
F16	10	Světlomet přední pravý proti mlhovým světlům.
F18	10	Světlomet potkávacích světel pravý.
F19	10	Světlomet potkávacích světel levý.
F29	40	Přední stěrače.

Schéma pojistek a relé – Citroen C3 Aircross

Odpovídá vozidlům vyrobeným v letech:

2022.

Za zapalovač cigaret (zásuvky napájení) v Citroen C3 Aircross jsou zodpovědné pojistky F32 (přední) a F7 (zadní) v pojistkové skříňce dolní části palubní desky.

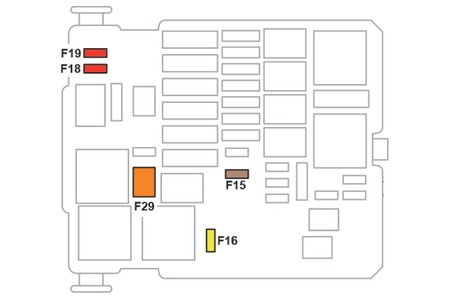

Pojistky v motorovém prostoru

Pojistková skříňka se nachází v motorovém prostoru, blízko baterie.

Číslo	Ampéry [A]	Popis
F15	10	Světlomet přední levý mlhový.
F16	10	Světlomet přední pravý mlhový.
F18	10	Světlomet přední pravý dálkový.
F19	10	Světlomet přední levý dálkový.
F29	40	Stěrače předního skla.

Pojistky v přístrojové desce

Dvě pojistkové skříňky se nacházejí v dolní části přístrojové desky pod volantem.

Dvě pojistkové skříňky se nacházejí v dolní části přístrojové desky v odkládací schránce.

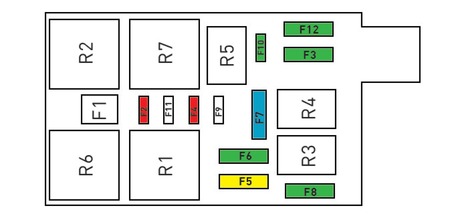

Horní pojistková skříňka

Číslo	Ampéry [A]	Popis
F2	10	Vyhřívaná zpětná zrcátka.
F3	30	Elektrické stahování oken s impulzním ovládáním v předních dveřích.
F4	5	Automaticky sklopná zpětná zrcátka.
F5	30	Elektrické stahování oken s impulzním ovládáním v zadních dveřích.
F6	25	Vyhřívaná přední sedadla.
F7	15	Elektrické stahování oken v předních dveřích.
F8	20	Audio zesilovač.
F10	25	Panoramatická střecha.
F12	20	Otevírací střecha.

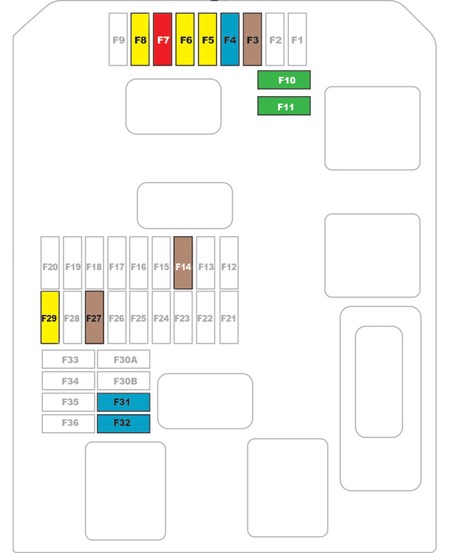

Spodní pojistková skříňka

Číslo	Ampéry [A]	Popis
F3	5	Napájení přívěsu.
F4	15	Klaksón.
F5 – F6	20	Čerpadlo předního a zadního stěrače.
F7	10	Zadní 12V zásuvka.
F8	20	Zadní stěrač.
F10 – F11	30	Zamykání/odemykání dveří a víka nádrže.
F14	5	Alarm, telematický modul.
F27	5	Alarm (příprava).
F29	20	Rádio.
F31	15	Rádio (příslušenství aftermarket).
F32	15	Přední 12V zásuvka.

O Citroen C3 Aircross (2017-2022)

Citroen C3 Aircross, uvedený na trh v roce 2017, je kompaktní SUV, které se vyznačuje moderním designem a prostorným interiérem. Tento model nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které jsou známé svou efektivitou a spolehlivostí. C3 Aircross je vybaven nejnovějšími technologiemi, jako jsou asistenční systémy pro řidiče a pokročilé multimediální funkce, které zvyšují komfort a bezpečnost jízdy. Díky své flexibilitě a praktičnosti je ideálním vozidlem pro městské i dálkové jízdy.

Schéma pojistkové skříňky Citroen C3 Aircross

Tato stránka zobrazuje schéma pojistkové skříňky pro Citroen C3 Aircross, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
