Ford Ka (1996-2016) – pojistková skříňka
Ford Ka (1996-2007) – schéma pojistkové skříňky
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Ka (1996-2007) je pojistka 5 v centrální pojistkové skříňce v kabině.

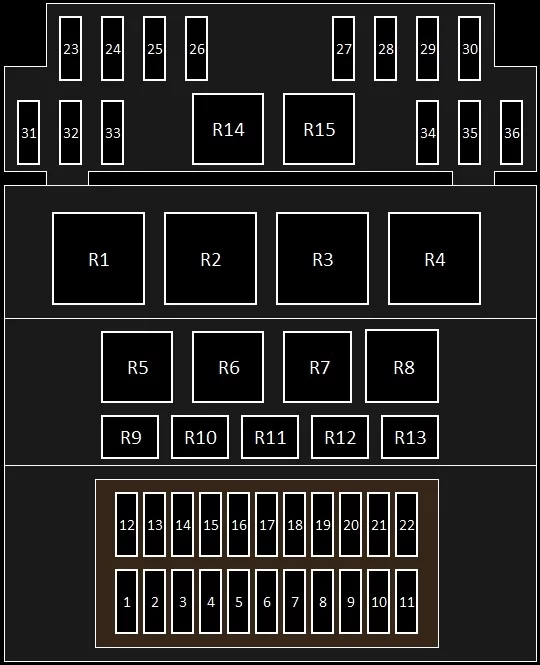

Pojistková skříňka v kabině
| Č. | Amp [A] | Popis |
| 1 | 20 | Vyhřívané zadní sklo;
Centrální zamykání; Vyhřívaná vnější zrcátka. |
| 2 | 10 | Vnitřní světla;
Hodiny; Rádio; Datové rozhraní. |
| 3 | 30 | ABS modul |
| 4 | 3 | Řídicí jednotka motoru;
Hlavní relé |
| 5 | 15 | Zapalovač cigaret |
| 6 | 10 | Obrysová světla na levé straně;
Osvětlení přístrojové desky; Signální světla. |
| 7 | 10 | Obrysová světla – pravá strana,
zadní světla |
| 8 | 10 | Mlhová světla na levé straně |
| 9 | 10 | Mlhová světla na pravé straně |
| 10 | 10 | Dálková světla – levá strana,
směrovka dálkových světel |
| 11 | 10 | Dálková světla na pravé straně |
| 12 | 30 | Motor ventilátoru topení;
Motor recirkulace. |
| 13 | 15 | Kontrola osvětlení;
Brzdové světlo. |
| 14 | 30 | Elektrická okna |
| 15 | 20 | Kontrola osvětlení |
| 16 | 20 | Motor stěrače;
Motor čerpadla ostřikovače. |
| 17 | 15 | Klimatizace;
Relé zapalování; Přístrojová deska; Centrální zamykání; Osvětlení vstupu. |
| – | 7,5 | Relé zapalování;
Přístrojová deska; Relé palivového čerpadla; Elektronická kontrola motoru. |
| 18 | 10 | Modul airbagu |
| 19 | 25 | Palivové čerpadlo, transformátor zapalování |
| 20 | 15 | Elektronická správa motoru |
| – | 15 | Elektronická kontrola motoru;
Modul ABS; Relé ventilátoru chlazení motoru. |
| 21 | 10 | Zadní mlhové světlo |
| 22 | 10 | Směrová světla |

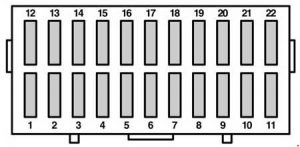

Ford Ka (1996-2008) – schéma pojistek
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Ka (1996-2008) je pojistka 5 v pojistkové skříňce.
Schéma pojistkové skříňky
| Číslo | Ampéráž | Popis |
| 1 | 20 | Vyhřívané zadní okno, centrální zamykání, vyhřívaná vnější zrcátka |
| 2 | 10 | Vnitřní světla, hodiny, rádio, datový port |
| 3 | 30 | ABS modul |
| 4 | 3 | Řídicí jednotka motoru, hlavní relé |
| 5 | 15 | Zapalovač cigaret |
| 6 | 10 | Obrysová světla na levé straně, podsvícení přístrojové desky, signální světla |
| 7 | 10 | Obrysová světla, pravá strana, zadní světla |
| 8 | 10 | Mlhová světla na levé straně |
| 9 | 10 | Mlhová světla na pravé straně |
| 10 | 10 | Dálková světla na levé straně, směrovka dálkových světel |
| 11 | 10 | Dálková světla na pravé straně |
| 12 | 30 | Motor ventilátoru topení, motor recirkulace |
| 13 | 15 | Kontrola osvětlení, brzdové světlo |
| 14 | 30 | Elektrická okna |
| 15 | 20 | Kontrola osvětlení |
| 16 | 20 | Motor stěrače, motor čerpadla ostřikovače |
| 17 | 15 | Klimatizace, relé zapalování, přístrojová deska, centrální zamykání, osvětlení vstupu |
| – | 7,5 | Relé zapalování, přístrojová deska, relé palivového čerpadla, elektronická kontrola motoru |
| 18 | 10 | Modul airbagu |
| 19 | 25 | Palivové čerpadlo, zapalovací transformátor |
| 20 | 15 | Elektronické řízení motoru |
| – | 15 | Elektronická kontrola motoru, modul ABS, relé ventilátoru chlazení motoru |
| 21 | 10 | Světlo zpátečky |
| – | 20 | Motor zadního stěrače, světlo zpátečky, klimatizace, ventil vody topení |
| 22 | 10 | Směrová světla |
Ford Ka (2008.09.15-2010.10.31) – schéma pojistkové skříňky
Rok výroby: 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Ka (2008.09.15-2010.10.31) je pojistka F85 v pojistkové skříňce v motorovém prostoru.
Pojistky na přístrojové desce
| Amp [A] | Popis | Poloha |
| 5 | Vyhřívání bočních zrcátek se nachází v oblasti diagnostické zásuvky | Pro přístup k pojistce je nutné odstranit kryt stlačený E. |
Schéma pojistek v prostoru pro cestující
| Č. | Amp [A] | Popis |
| F12 | 7,5 | Napájení světla potkávacích světel vpravo |
| F13 | 7,5 | Světlo potkávacích světel vlevo a napájení řídicí jednotky orientace světlometů. |
| F31 | 5 | Spínač skupiny připojení motorového prostoru. |
| F32 | 7,5 | Obrysová světla přední a zadní; Osvětlení zavazadlového prostoru a kaluží. |
| F36 | 10 | Diagnostický konektor; Rádio; Klimatizace; EOBD. |
| F37 | 5 | Spínač brzdových světel; Uzel přístrojové desky. |
| F38 | 20 | Centrální zamykání dveří |
| F43 | 15 | Čerpadlo předního/zadního stěrače |
| F47 | 20 | Elektrická okna na straně řidiče |
| F48 | 20 | Elektrická okna na straně spolujezdce |
| F49 | 5 | Parkovací senzor; Spínače osvětlení; Elektrická zrcátka. |
| F50 | 7,5 | Uzel airbagu |
| F51 | 7,5 | Spínač rádia; Konvergence; Klimatizace; Brzdová světla; Spojka. |
| F53 | 5 | Uzel přístrojové desky |

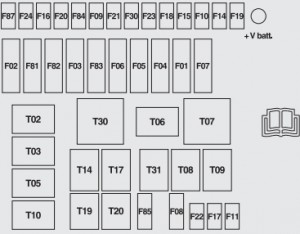

Schéma pojistek v motorovém prostoru
| Č. | Amp [A] | Popis |
| F01 | 60 | Řídicí jednotka počítače karoserie |
| F02 | 20 | Subwoofer; Zesilovač audio hi-fi. |
| F03 | 20 | Klíč na startování |
| F04 | 40 | Řídicí jednotka ABS (napájení čerpadla) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilátor chlazení motoru na jednu rychlost |
| 30 | Ventilátor chlazení motoru na jednu rychlost; Ventilátor chlazení motoru na nízkou rychlost. | |
| F07 | 40 | Ventilátor chlazení motoru na vysokou rychlost |
| F08 | 30 | Ventilátor systému klimatizace |
| F09 | – | Rezerva |
| F10 | 15 | Klaksón |
| F11 | 10 | Řídicí jednotka motoru (sekundární zatížení) |
| F14 | 15 | Hlavní světlomety |
| F15 | 15 | Vyhřívaná sedadla |
| F 16 | 7,5 | +15 Ovladač motoru |
| F17 | 10 | Řídicí jednotka motoru |
| F18 | 7,5 | Řídicí jednotka motoru (1,2 l Duratec) |
| 7,5 | Kontrolér motoru, cívka relé (1,3 l Duratorq) | |
| F19 | 7,5 | Kompresor klimatizace |
| F20 | 30 | Vyhřívané zadní sklo, odmrazovače zrcátek |
| F21 | 15 | Palivové čerpadlo |
| F22 | 15 | Cívka zapalování; Vstřikovače (1,2 l Duratec). |
| 20 | Řídicí jednotka motoru (1,3 l Duratorq) | |
| F23 | 20 | Řídicí jednotka ABS (napájení řídicí jednotky + solenoidy) |
| F24 | 7,5 | +15 Kontrolér ABS (napájení čerpadla); EPS; Senzor náklonu. |
| F30 | 15 | Mlhová světla |
| F81 | 50 | Řídicí jednotka vyhřívaných svíček (1,3 l Duratorq) |
| F82 | – | Rezervní |
| F83 | 50 | Vyhřívané přední sklo |
| F84 | – | Rezervní |
| F85 | 15 | Přední zásuvka (s nebo bez konektoru zapalovače cigaret) |
| F87 | 7,5 | +15 pro světla zpátečky; Hmotnostní průtokoměr; Přítomnost vody v senzoru na naftu; Cívky relé T02, T05, T14 a T19. |
| Č. | Amp [A] | Popis |
| T02 | 20 | Světlomety |
| T03 | 20 | Hlasové signály |
| T05 | 20 | Kompresor klimatizace |
| T06 | 30 | Ventilátor chlazení motoru na jedné rychlosti |
| Ventilátor chlazení motoru při nízké rychlosti | ||
| T07 | 50 | Ventilátor chlazení motoru při vysoké rychlosti |
| T08 | 30 | Ventilátor klimatizačního systému |
| T09 | 30 | Řídicí jednotka motoru (hlavní relé). |
| T10 | 20 | Vyhřívaná sedadla |
| T14 | 20 | Mlhová světla |
| T17 | 30 | Palivové čerpadlo |
| T19 | 30 | Odmlžování |
| T20 | – | Rezervní |
| T30 | 50 | Vyhřívané přední sklo |
| T31 | 30 | Přední zásuvka (s nebo bez zapalovače cigaret). |
Ford Ka (2010.11.01-2014.10.31) – schéma pojistky
Rok výroby: 2010, 2011, 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Ka (2010.11.01-2014.10.31) je pojistka F85 v pojistkové skříňce v motorovém prostoru.
Pojistky na palubní desce
| Amp [A] | Popis | Poloha |
| 5 | Vyhřívání bočních zrcátek se nachází v oblasti diagnostické zásuvky | Pro přístup k pojistce odstraňte kryt stlačený E. |
Pojistková skříňka v kabině
| Č. | Amp [A] | Popis |
| F12 | 7,5 | Napájení světlometu vpravo |
| F13 | 7,5 | Světlomet vlevo a napájení řídicí jednotky orientace světlometů |
| F31 | 5 | Cívky spínače na dálku v pojistkové skříňce v motorovém prostoru (INT/A) |
| F32 | 7,5 | Přední a zadní světla; Osvětlení zavazadlového prostoru a kaluží. |
| F36 | 10 | Diagnostický konektor; Rádio; Klimatizace; EOBD |
| F37 | 5 | Spínač světel stop; Modul přístrojové desky. |
| F38 | 20 | Centrální zamykání dveří |
| F43 | 15 | Čerpadlo předního/zadního ostřikovače skel |
| F47 | 20 | Elektrická okna na straně řidiče |
| F48 | 20 | Elektrické okno na straně spolujezdce |
| F49 | 5 | Parkovací senzor; Spínače osvětlení; Elektrická zrcátka. |
| F50 | 7,5 | Řídicí jednotka airbagu |
| F51 | 7,5 | Spínač rádia; Konvergence; Klimatizace; Světla stop; Spojka. |
| F53 | 5 | Modul přístrojové desky |
Pojistková skříňka v motorovém prostoru
| Číslo | Amp [A] | Popis |
| F01 | 60 | Řídicí jednotka počítače karoserie |
| F02 | 20 | Subwoofer; Zesilovač audio hi-fi. |
| F03 | 20 | Spínač zapalování |
| F04 | 40 | Řídicí jednotka ABS (napájení čerpadla) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilátor chlazení motoru na jednu rychlost |
| 30 | Ventilátor chlazení motoru na jednu rychlost; Ventilátor chlazení motoru na nízkou rychlost. | |
| F07 | 40 | Ventilátor chlazení motoru na vysokou rychlost |
| F08 | 30 | Elektrický ventilátor klimatizace |
| F09 | 15 | Displej |
| F10 | 15 | Klaksón |
| F11 | 10 | Řídicí jednotka motoru (sekundární zatížení) |
| F14 | 15 | Hlavní světla |
| F15 | 20 | Motor otevírací střechy |
| F16 | 7,5 | +15 Kontrolér motoru |
| F17 | 10 | Řídicí jednotka motoru |
| F18 | 7,5 | Řídicí jednotka motoru (1,2 l Duratec) |
| 7,5 | Řídicí jednotka motoru, cívka relé (1,3 l Duratorq) | |
| F19 | 7,5 | Kompresor klimatizace |
| F20 | 30 | Vyhřívané zadní sklo; Odmrazovače zrcátek. |
| F21 | 15 | Palivové čerpadlo |
| F22 | 15 | Cívka zapalování; Vstřikovače (1,2 l Duratec). |
| 20 | Řídicí jednotka motoru (1,3 l Duratorq) | |
| F23 | 20 | Řídicí jednotka ABS (napájení řídicí jednotky + solenoidy) |
| F24 | 7,5 | +15 Řídicí jednotka ABS (napájení čerpadla); EPS; Senzor náklonu. |
| F30 | 15 | Mlhová světla |
| F81 | 50 | Řídicí jednotka vyhřívaných svíček (1,3 l Duratorq) |
| F82 | – | Rezervní |
| F83 | 50 | Vyhřívané přední sklo |
| F84 | – | Rezervní |
| F85 | 15 | Přední zásuvka (s nebo bez zástrčky zapalovače cigaret) |
| F87 | 7,5 | +15 pro světla zpátečky; Průtokoměr; Senzor přítomnosti vody v naftě; Cívky relé T02, T05, T14 a T19. |
| Č. | Amp [A] | Popis |
| T02 | 20 | Světlomety |
| T03 | 20 | Zvonění |
| T05 | 20 | Kompresor klimatizace |
| T06 | 30 | Ventilátor s jednou rychlostí chlazení motoru. |
| Ventilátor chlazení motoru při nízké rychlosti. | ||
| T07 | 50 | Ventilátor chlazení motoru při vysoké rychlosti. |
| T08 | 30 | Ventilátor klimatizačního systému |
| T09 | 30 | Řídicí jednotka motoru (hlavní relé) |
| T10 | 20 | Vyhřívaná sedadla |
| T14 | 20 | Mlhová světla |
| T17 | 30 | Palivové čerpadlo |
| T19 | 30 | Odmlžování |
| T20 | – | Rezervní |
| T30 | 50 | Vyhřívané přední sklo |
| T31 | 30 | Přední zásuvka (s nebo bez zapalovače cigaret) |
Ford Ka (2008-2016) – schéma pojistky
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Ka (2008-2016) je pojistka F85 v pojistkové skříňce v motorovém prostoru.
Pojistková skříňka v prostoru pro cestující
| Číslo | Ampéráže | Popis |
| F12 | 7,5 | Napájení světlometu předního pravého |
| F13 | 7,5 | Světlomet přední levý a napájení řídicí jednotky orientace světlometů |
| F31 | 5 | Cívky spínače dálkového ovládání v pojistkové skříňce v motorovém prostoru (INT / A) |
| F32 | 7,5 | Světlomety přední a zadní, světla zavazadlového prostoru a světla na vodu |
| F36 | 10 | Diagnostický konektor, rádio, klimatizace, EOBD |
| F37 | 5 | Spínač světel stop, uzel přístrojové desky |
| F38 | 20 | Centrální zamykání dveří |
| F43 | 15 | Čerpadlo stěrače předního/zadního |
| F47 | 20 | Elektrická okna na straně řidiče |
| F48 | 20 | Elektrické okno na straně cestujícího |
| F49 | 5 | Parkovací senzor, spínače osvětlení, elektrická zrcátka |
| F50 | 7,5 | Řídicí jednotka airbagu |
| F51 | 7,5 | Spínač rádia, konvergence, klimatizace, světla stop, spojka |
| F53 | 5 | Uzel přístrojové desky |

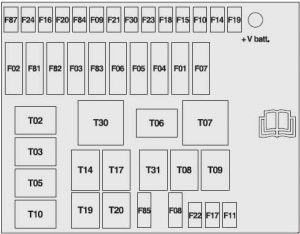

Pojistková skříňka motorového prostoru
| Číslo | Ampéráže | Popis |
| F01 | 60 | Řídicí jednotka počítače karoserie |
| F02 | 20 | Subwoofer, audio hi-fi zesilovač |
| F03 | 20 | Klíč na startování |
| F04 | 40 | Řídicí jednotka ABS (napájení čerpadla) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilátor chlazení motoru na jednu rychlost |
| 30 | Ventilátor chlazení motoru na jednu rychlost, ventilátor chlazení motoru na nízkou rychlost | |
| F07 | 40 | Ventilátor chlazení motoru na vysokou rychlost |
| F08 | 30 | Ventilátor klimatizačního systému |
| F09 | 30 | Displej |
| F10 | 15 | Klaksón |
| F11 | 10 | Řídicí jednotka motoru (sekundární zatížení) |
| F14 | 15 | Hlavní světlomety |
| F15 | 15 | Vyhřívaná sedadla Motor pro otevírací střechu |
| F 16 | 7,5 | +15 Kontrolér motoru |
| F17 | 10 | Řídicí jednotka motoru |
| F18 | 7,5 | Řídicí jednotka motoru (1,2 l Duratec) Řídicí jednotka motoru, cívka relé (1,3 l Duratorq) |
| F19 | 7,5 | Kompresor klimatizace |
| F20 | 30 | Zadní vyhřívané sklo, odmrazování zrcátek |
| F21 | 15 | Palivové čerpadlo |
| F22 | 15 | Cívka zapalování, vstřikovače (1,2 l Duratec) |
| 20 | Řídicí jednotka motoru (1,3 l Duratorq) | |
| F23 | 20 | Řídicí jednotka ABS (napájení řídicí jednotky + solenoidy) |
| Ff24 | 7,5 | +15 Řídicí jednotka ABS (napájení čerpadla), EPS, senzor náklonu |
| F30 | 15 | Mlhová světla |
| F81 | 50 | Řídicí jednotka vyhřívaných svíček (1,3 l Duratorq) |
| F82 | – | – |
| F83 | 50 | Přední vyhřívané sklo |
| F84 | – | – |
| F85 | 15 | Přední zásuvka (s nebo bez zástrčky zapalovače cigaret) |
| F87 | 7,5 | +15 pro světla zpátečky, průtokoměr, přítomnost vody v senzoru paliva, cívky relé T02, T05, T14 a T19 |
O Ford Ka (1996-2016)
Ford Ka, vyráběný v letech 1996 až 2016, je kompaktní městský automobil, který si získal popularitu díky své praktičnosti a úspornosti. Tento model byl známý svými malými rozměry, což ho činilo ideálním pro městské prostředí a snadné parkování. Ford Ka nabízel různé motorizace, včetně benzinových motorů s objemem od 1,0 do 1,3 litru, které poskytovaly dostatečný výkon pro každodenní jízdu. V průběhu let prošel několika designovými změnami, přičemž si zachoval svou charakteristickou kompaktní siluetu. Interiér byl navržen s důrazem na jednoduchost a funkčnost, což přispívalo k pohodlnému a příjemnému zážitku z jízdy.
Schéma pojistkové skříňky Ford Ka
Tato stránka zobrazuje schéma pojistkové skříňky pro model Ford Ka, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Pojistková skříňka se obvykle nachází v prostoru pod kapotou nebo v interiéru vozidla, často v blízkosti palubní desky. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
