Hyundai ix35 (Hyundai Tucson 2) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Hyundai ix35 (Hyundai Tucson 2), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Kabina
Nachází se pod přístrojovou deskou; pro přístup k ní odstraň ochranný kryt ve směru šipky.

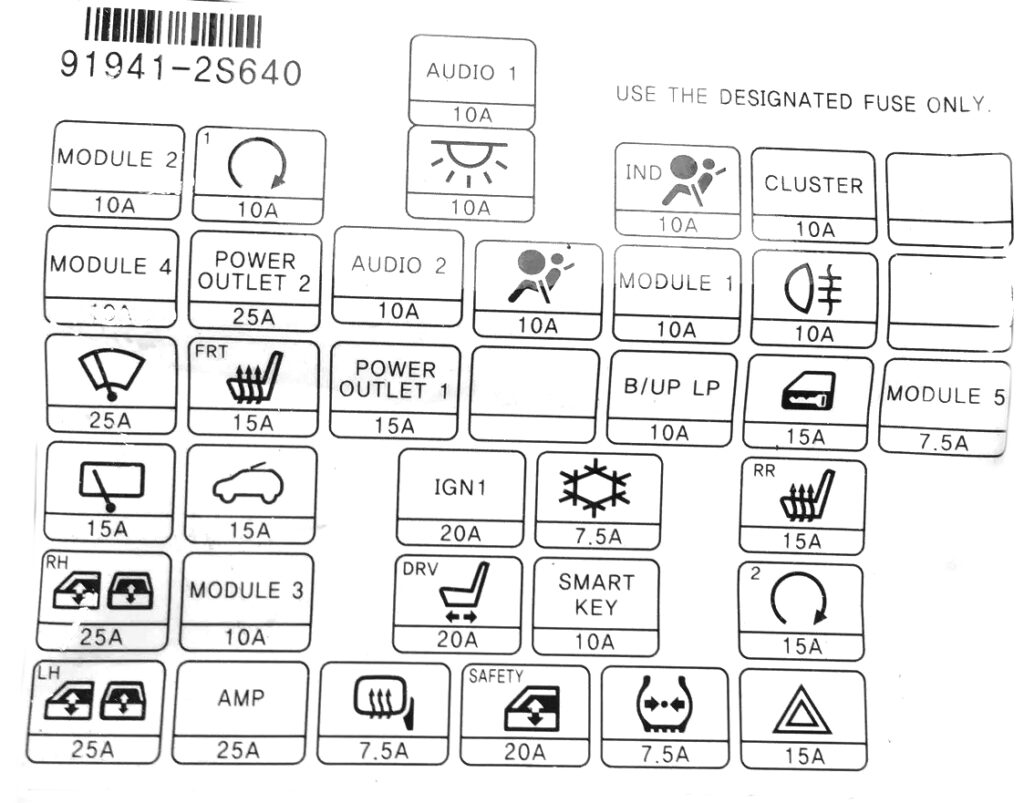

Legenda
Úlohy
| ZVUK 1 | Audio systém, audio-vizuální přehrávač s navigací, převodník |
| Osvětlení kabiny | VSM, kontrola klimatizace, připojení dat, světlo kosmetického zrcátka na straně řidiče/cestujícího, směrovka, vnitřní osvětlení, přístrojový panel (indikátor), osvětlení klíče zapalování a senzor otevření dveří, senzor a fotobuňka pro automatickou kontrolu osvětlení, osvětlení zavazadlového prostoru, relé vnitřního osvětlení, ECU klimatizace |
| MODUL 3(2) | Modul automatické kontroly vzdálenosti světlometů, BCM, spínač kontroly vzdálenosti světlometů, aktor kontroly vzdálenosti světlometu levého/pravého, elektrochromatické zpětné zrcátko, pojistková skříňka ICM (relé vyhřívání zadního sedadla levého, relé vyhřívání zadního sedadla pravého), elektronický klíč ECU |
| Startování | Relé motorový prostor a pojistková skříňka (relé 4), spínač rozsahu převodovky, spínač blokování zapalování, ECM, elektronický klíč ECU |
| Indikátor airbagu | Přístrojový panel (indikátor) |
| SKUPINA | Přístrojový panel, alternátor, spínač konzoly, BCM, audio systém, spínač upozornění na bezpečnostní pásy, spínač ISG, hlavní jednotka AV s navigací |
| Vyhřívaný volant | Kontaktní spínač (vyhřívaný volant) |
| MODUL 4 | Relé motorový prostor a pojistková skříňka (relé 1, relé 11, relé 14), dieselová jednotka (relé 2, relé 3), ECU klimatizace, ionizátor v přístrojovém panelu, motor otevíracího střešního okna, senzor deště |
| ZÁSUVKY NAPÁJENÍ 2 | Zapalovač cigaret a přední zásuvka napájení, zadní zásuvka napájení |
| ZVUK 2 | Zesilovač, elektrický regulátor bočních zrcátek, elektronický klíč ECU, VSM, převodník |
| Airbag | SRS ECU, indikátor airbagu cestujícího |
| MODUL 1 | IPS ECU (vstup ON/START), 4WD ECU, spínač DBC, multifunkční spínač, senzor úhlu řízení, spínač ESP OFF, spínač brzdových světel (benzínový motor), senzor parkování zadní pravý (vnější), senzor parkování přední levý/pravý, TPMS (systém monitorování tlaku v pneumatikách), senzor parkování přední levý/pravý (centrální), inteligentní ECU asistence parkování, převodník |
| PTF zadní | Pojistková skříňka ICM (relé zadních mlhových světel) |
| Čistič předních skel | Pojistka motorový prostor a pojistková skříňka (relé 12, relé 13), motor stěrače předního skla, multifunkční spínač (stěrač) |
| Vyhřívaná přední sedadla | Spínač konzoly |
| ZÁSUVKY NAPÁJENÍ 1 | Zapalovač cigaret a přední zásuvka napájení |
| MDPS | Blok MDPS |
| Osvětlení couvání | Světlomet zadní levý/pravý (uvnitř), zrcátko s elektrochromatickou funkcí, VSM, audio systém, audio-vizuální přehrávač s navigací |
| MODUL 2 | BCM, ECU elektronické klíče |
| Čistič skel zadních | Pojistková skříňka relé ICM (relé stěrače zadního skla), motor stěrače zadního skla, multifunkční spínač (stěrač) |
| Horní kryt | Motor horního krytu |
| IG 1 | Pojistková skříňka a relé v motorovém prostoru (pojistky – F23, F24, F25) |
| Klimatizace | ECU klimatizace, motor ventilátoru |
| Zadní vyhřívané sedadlo | Pojistková skříňka relé ICM (relé vyhřívání zadního sedadla levého, relé vyhřívání zadního sedadla pravého) |
| Elektrické okno pravé | Hlavní spínač okna, spínač okna pro cestující, spínač okna zadního pravého; |
| Zrcátka | Elektrický regulátor vnějších zrcátek |
| Elektrická židle řidiče | Manuální regulátor židle řidiče |
| INTELIGENTNÍ KLÍČ | Elektronický klíč ECU, tlačítko START/STOP |
| PDM | ECU elektronické klíče |
| Elektrické okno levé | Hlavní spínač elektrických oken, spínač elektrického okna pro cestující, spínač elektrického okna zadního levého |
| AMP | Zesilovač, převodník |
| Vyhřívaná zrcátka | PCM / ECM, spínač vyhřívaného zadního skla, elektrické zrcátko na straně řidiče/cestujícího |
| Ovládání oken s ochranou proti stlačení | Modul elektrického skla řidiče s ochranou proti stlačení |
| Modul 5 | Řadicí páka automatické převodovky, pípák asistence při parkování vzad, TPMS (systém monitorování tlaku v pneumatikách) |
| Alarm | Pojistková skříňka relé ICM (relé klaksonu, relé směrovky a relé alarmu), BCM |
Pojistky označené jako POWER OUTLET jsou zodpovědné za zásuvku zapalovače a USB.
V této jednotce je možné také připojit samostatné neodnímatelné relé:
- Relé osvětlení interiéru
- Relé zamykání dveří
- Relé odemykání dveří
- Relé dveří zavazadlového prostoru
- Relé pro elektrické ovládání oken
Motorový prostor
Pojistková skříňka
Nachází se na levé straně motorového prostoru za baterií.

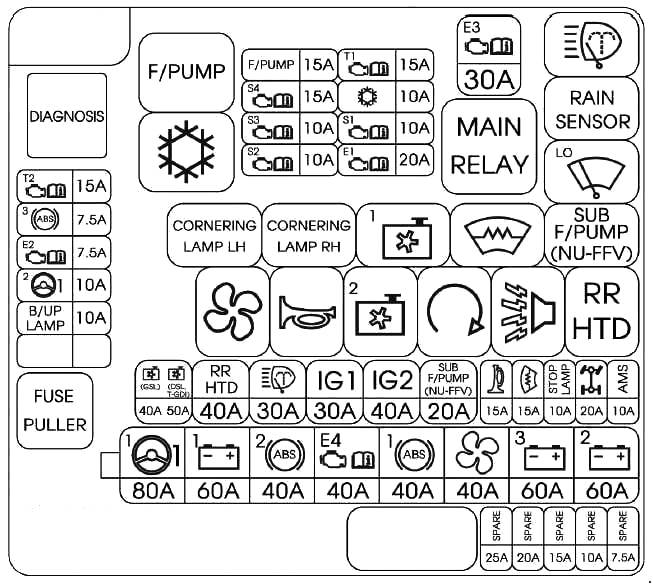

Legenda krytu

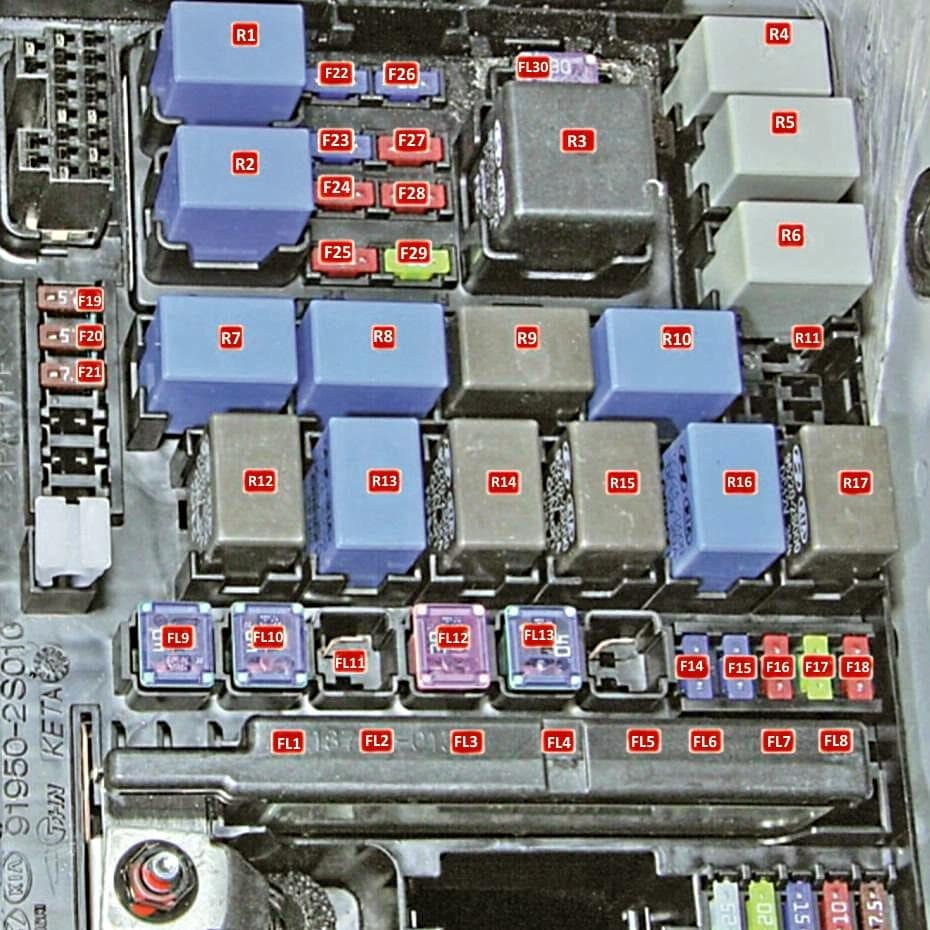

Diagram
Účel
| FL1 | 80A Posilovač řízení elektrický |
| FL2 | 60A Pojistková skříňka připojení přístrojové desky |
| FL3 | Jednotka kontroly ESP a ABS 40A |
| FL4 | 40A pojistková skříňka EMS |
| FL5 | Jednotka kontroly ESP a ABS 40A |
| FL6 | 40A Relé ventilátoru topení |
| FL7 | 60A Pojistková skříňka připojení přístrojové desky |
| FL8 | 60A Pojistková skříňka připojení přístrojové desky |
| FL9 | Ventilátor chlazení 40A |
| FL10 | 40A Vyhřívaná zadní okna |
| FL11 | 30A Ostřikovač světlometů |
| FL12 | 40A Spínač zapalování (blokování) |
| FL.13 | 40A Relé startování, spínač zapalování |
| F14 | 15A Relé sirény alarmu |
| F15 | 15A Vyhřívaná přední okna |
| F 16 | 10A Světlo stop |
| F17 | 20A Kontrola trakce 4×4 |
| F18 | Cívky zapalování 20A, kondenzátor |
| F19 | 7,5A Relé startování, relé poloha parkování/neutrál automatické převodovky, senzor MAF, multifunkční spínač |
| F20 | 7,5 A ESP, jednotka kontroly ABS a ICM, univerzální spínač, modul relé žhavicích svíček, senzor vody filtru paliva, relé ohřívače filtru paliva |
| F21 | 7,5A Spínač výběru automatické převodovky |
| F22 | 15A Čerpadlo paliva |
| F23 | 15A Senzor koncentrace kyslíku, ventilátor chlazení *.
Ventil regulátoru tlaku paliva **. Modul blokování motoru, senzor polohy vačkového hřídele, relé čerpadla paliva, ventil regulátoru tlaku paliva, hlavní ventil regulátoru tlaku *** |
| F24 | 10A Klimatizace, trysky*.
Brzdové světlo, senzor koncentrace kyslíku, klimatizace, relé ventilátoru chlazení **. Senzor poloha klikového hřídele, senzor koncentrace kyslíku, klimatizace *** |
| F25 | 10A Spínač brzdových světel *** |
| F26 | 15A RSM *
TCM *** |
| F27 | Klimatizace 10A |
| F28 | Modul 10A TCM, elektromagnetický ventil kontrola vstřikování, senzor poloha klikového hřídele, senzor poloha vačkového hřídele, ventil kontrola oleje, elektromagnetický ventil čištění nádrže *.
Elektromagnetický ventil chlazení EGR, (recirkulace výfukových plynů), elektrické startování VGT (systém distribuce plynu), modul blokování automatického motoru, senzor CMP, pojistková skříňka relé žhavicích svíček, senzor hladiny oleje **. Elektroventil chlazení EGR (recirkulace výfukových plynů), elektrické startování VGT (systém distribuce plynu), senzor hladiny oleje, ventilátor chlazení motoru *** |
| F29 | 20A Cívky zapalování *, ECM **, ECM *** |
| FL30 | Relé kontrola motoru 30A |
| R1 | Relé čerpadla paliva |
| R2 | Relé klimatizace |
| R3 | Relé kontrola motoru (hlavní relé) |
| R4 | Relé upozornění na brzdu / relé trysky světlometů |
| R5 | Relé stěrače (senzor deště) |
| R6 | Relé stěrače (pomalý režim) |
| R7 | Relé ventilátoru |
| R8 | Relé klaksonu |
| R9 | Relé – elektrický ventilátor rychlého chlazení |
| R10 | Relé vyhřívaného předního skla |
| R11 | Relé kontrola motoru |
| R12 | Elektrický ventilátor systému klimatizace |
| R13 | Relé klaksonu |
| R14 | Relé chlazení ventilátoru (nízké) |
| R15 | Relé startování |
| R16 | Relé zvukového alarmu proti krádeži |
| R17 | Relé vyhřívaného zadního skla |

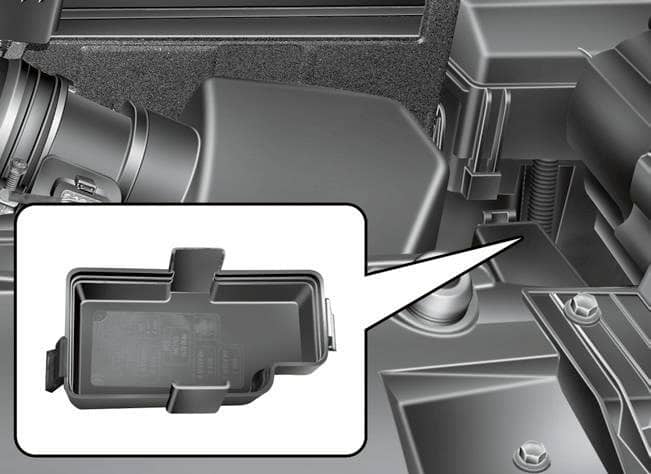

Pojistková skříňka
Instalována v modelech s motorem Diesel.

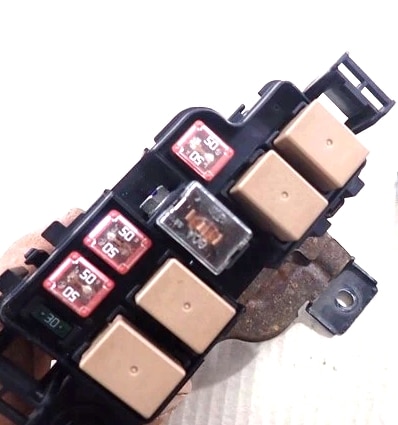

Foto pro ilustrační účely

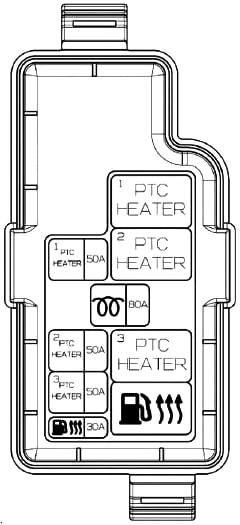

Diagram

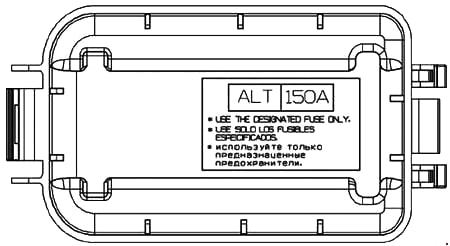

Hlavní pojistka

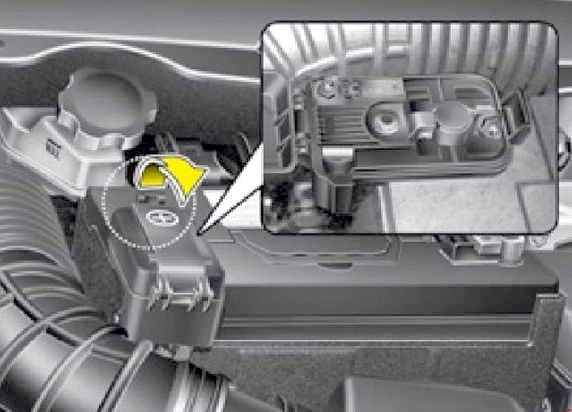

V mnoha autech Hyundai ix35 se hlavní pojistka napájení nachází na kladném terminálu baterie, vyrobená ve formě pojistky s vysokým výkonem.
Diagram
