Opel KARL (2015-2019…) – pojistková skříňka
Opel KARL (2015-2019…) – schéma pojistek
Rok výroby: 2015, 2016, 2017, 2018, 2019.
Pojistka zapalovače cigaret (zásuvka napájení): # 25 ve schématu pojistek přístrojové desky.
Poloha schématu pojistek
Motorový prostor

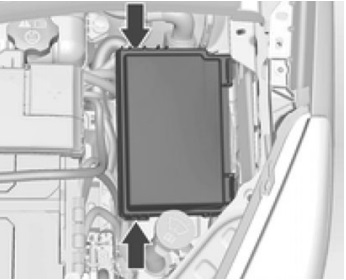

Schéma pojistek se nachází v přední části vlevo motorového prostoru.
Odstraňte kryt, zvedněte ho nahoru a vyjměte ho.
Přístrojová deska

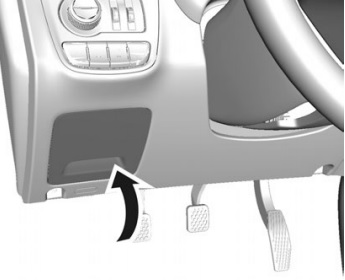

Ve vozidlech s volantem nalevo se schéma pojistek nachází za odkládací schránkou v přístrojové desce.
Otevření prostoru, stiskněte háčky, ohněte prostor a odstraňte ho.
2015, 2016
Motorový prostor

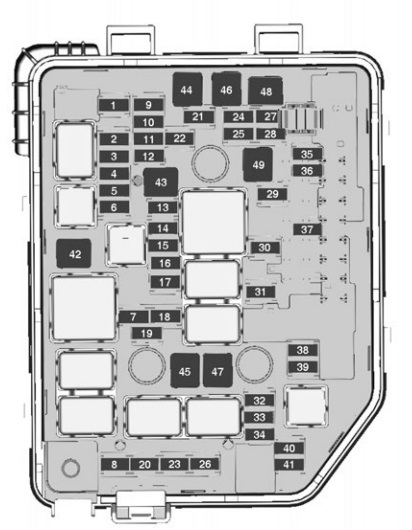

Přiřazení pojistek v motorovém prostoru (2015, 2016)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | Hák zadních dveří |
| 2 | – |
| 3 | Ohřívač zadního skla |
| 4 | Ohřívač vnějšího zrcátka |
| 5 | Otevíratelná střecha |
| 6 | Modul řízení CVT převodovky |
| 7 | Senzor průtoku vzduchu |
| 8 | Přídavné čerpadlo ohřívače |
| 9 | Ventil systému proti zablokování |
| 10 | Kontrola nastavitelného napětí |
| 11 | Zadní kamera |
| 12 | – |
| 13 | – |
| 14 | Modul řízení motoru;
Modul řízení převodovky. |
| 15 | Modul řízení vstřikování;
Startování. |
| 16 | Motor palivového čerpadla |
| 17 | Modul řízení motoru |
| 18 | Modul řízení motoru 2 |
| 19 | Vstřikovač, zapalování |
| 20 | Systém klimatizace |
| 21 | Inteligentní senzor baterie |
| 22 | Elektrický zámek sloupku řízení |
| 23 | Ventilátor nízkého chlazení |
| 24 | – |
| Nr | Popis |
|---|---|
| 25 | Spínač vnějšího zpětného zrcátka |
| 26 | Řídicí jednotka motoru;
Modul automatizované manuální převodovky. |
| 27 | Elektromagnetický ventil pro odvodnění nádrže |
| 28 | Spínač brzdového pedálu |
| 29 | Pomocné zjištění pasažérů |
| 30 | Motor pro nastavení světlometů |
| 31 | Klaksón |
| 32 | Přední mlhové světlo |
| 33 | Levé dálkové světlo |
| 34 | Pravé dálkové světlo |
| 35 | – |
| 36 | Motor zadního stěrače |
| 37 | Levé boční světlo |
| 38 | Motor čerpadla ostřikovače |
| 39 | Pravé boční světlo |
| 40 | – |
| 41 | – |
| 42 | Startér 2 |
| 43 | Elektrická jednotka s vnitřní sběrnicí |
| 44 | Automatizovaná manuální převodovka |
| 45 | Startér 1 |
| 46 | Čerpadlo systému proti zablokování |
| 47 | Ventilátor chlazení (vysoká rychlost) |
| 48 | Motor předního stěrače |
| 49 | Elektrická jednotka se sběrnicí v panelu;
Napájení RAP. |
Přístrojová deska

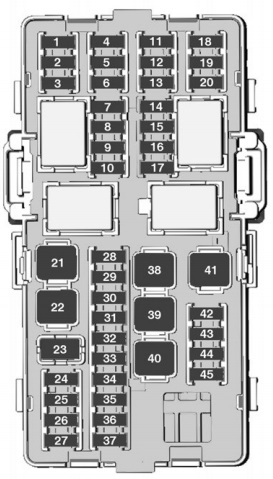

Přiřazení pojistek v přístrojové desce (2015, 2016)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | Onstar |
| 2 | Modul HVAC |
| 3 | Sada ukazatelů přístrojové desky |
| 4 | Modul řízení převodovky CVT |
| 5 | Rádio |
| 6 | Modul řízení karoserie 1 (CVT Stop & Start) |
| 7 | Upozornění na mrtvý úhel;
Asistent parkování vzadu. |
| 8 | Připojení přes datové rozhraní |
| 9 | Elektrické zamykání sloupku řízení |
| 10 | Modul senzor-diagnostika |
| 11 | DC-DC měnič |
| 12 | – |
| 13 | Systém elektronického placení |
| 14 | Modul lineárního výkonu |
| 15 | Centrální zamykání;
Systém zapínání. |
| 16 | Systém zapínání |
| 17 | Upozornění na čelní srážky |
| 18 | Sada ukazatelů přístrojové desky |
| 19 | Upozornění na čelní srážky |
| 20 | Nastavení dosahu světlometů |
| 21 | Elektrická přední okna |
| 22 | Elektrická zadní okna |
| Nr | Popis |
|---|---|
| 23 | – |
| 24 | Modul manuálního automatizovaného převodu |
| 25 | Dodatečná zásuvka napájení |
| 26 | Otevíratelná střecha |
| 27 | – |
| 28 | Modul řízení karoserie 8 |
| 29 | Modul řízení karoserie 7 |
| 30 | Modul řízení karoserie 6 |
| 31 | Modul řízení karoserie 5 |
| 32 | Modul řízení karoserie 4 |
| 33 | Modul řízení karoserie 3 |
| 34 | Modul řízení karoserie 2 (bez CVT Stop & Start) |
| 35 | Modul řízení karoserie 1 (bez CVT Stop & Start) |
| 36 | Spínač zapalování s diskrétní logikou (stop a start CVT) |
| 37 | Volant ovládá osvětlení |
| 38 | – |
| 39 | Logistický převodník / DC-DC |
| 40 | Elektrické okno řidiče |
| 41 | Ventilátor |
| 42 | Vyhřívané přední sedadlo |
| 43 | Modul HVAC |
| 44 | Vyhřívaný volant |
| 45 | Modul řízení karoserie 2 (CVT Stop & Start) |
2017
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2017)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | Zamykání zadního víka |
| 2 | – |
| 3 | Vyhřívané zadní sklo |
| 4 | Vyhřívané vnější zrcátko |
| 5 | Otevíratelná střecha |
| 6 | Modul řízení převodovky |
| 7 | Modul řízení motoru |
| 8 | – |
| 9 | ABS |
| 10 | Modul řízení karoserie, napětí |
| 11 | Zadní kamera |
| 12 | – |
| 13 | – |
| 14 | Modul řízení motoru;
Modul řízení převodovky. |
| 15 | Systém vstřikování;
Startér. |
| 16 | Palivové čerpadlo |
| 17 | Modul řízení motoru |
| 18 | Modul řízení motoru 2 |
| 19 | Systém vstřikování;
Zapalování. |
| 20 | Systém klimatizace |
| 21 | Senzor baterie |
| 22 | Elektrické blokování sloupku řízení |
| 23 | Ventilátor chlazení (nízká rychlost) |
| 24 | – |
| Nr | Popis |
|---|---|
| 25 | Spínač vnějšího zpětného zrcátka |
| 26 | Modul řízení motoru;
Automatický modul manuální převodovky. |
| 27 | Systém paliva |
| 28 | Spínač brzdy |
| 29 | Rozpoznání přítomnosti cestujících |
| 30 | Nastavení úhlu světlometů |
| 31 | Klaksón |
| 32 | Přední mlhový světlomet |
| 33 | Levé dálkové světlo |
| 34 | Pravé dálkové světlo |
| 35 | – |
| 36 | Zadní stěrač |
| 37 | Levé boční světlo |
| 38 | Systém mytí skel |
| 39 | Pravé boční světlo |
| 40 | – |
| 41 | – |
| 42 | Startér 2 |
| 43 | Přístrojová deska |
| 44 | Automatizovaná manuální převodovka |
| 45 | Startér 1 |
| 46 | ABS |
| 47 | Vysoký chladicí ventilátor |
| 48 | Přední stěrač |
| 49 | Modul řízení karoserie;
Napájení vypnuto. |
Panel přístrojů
Přiřazení pojistek v přístrojové desce (2017)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | Onstar |
| 2 | Systém klimatizace |
| 3 | Panel přístrojů |
| 4 | Modul řízení převodovky |
| 5 | Infotainment |
| 6 | Modul řízení karoserie |
| 7 | Asistent parkování vzadu |
| 8 | Připojení přes datové rozhraní |
| 9 | Elektrické uzamknutí sloupku řízení |
| 10 | Modul senzor-diagnostika |
| 11 | DC měnič |
| 12 | – |
| 13 | Systém elektronického placení |
| 14 | Modul lineárního výkonu |
| 15 | Centrální zamykání;
Systém startování. |
| 16 | Systém startování |
| 17 | Upozornění na čelní srážky |
| 18 | Panel přístrojů |
| 19 | Upozornění na čelní srážky |
| 20 | Nastavení intenzity světlometů |
| 21 | Elektrická přední okna |
| 22 | Elektrická zadní okna |
| Nr | Popis |
|---|---|
| 23 | – |
| 24 | Modul manuálně automatizované převodovky |
| 25 | Dodatečná napájecí zásuvka |
| 26 | Otevíratelná střecha |
| 27 | – |
| 28 | Modul řízení karoserie 8 |
| 29 | Modul řízení karoserie 7 |
| 30 | Modul řízení karoserie 6 |
| 31 | Modul řízení karoserie 5 |
| 32 | Modul řízení karoserie 4 |
| 33 | Modul řízení karoserie 3 |
| 34 | Modul řízení karoserie 2 |
| 35 | Modul řízení karoserie 1 |
| 36 | Systém zapalování |
| 37 | Kontrola LED na volantu |
| 38 | – |
| 39 | Logistický převodník / DC |
| 40 | Elektrické okno řidiče |
| 41 | Duchessa |
| 42 | Vytápění předního sedadla |
| 43 | Modul klimatizace |
| 44 | Vytápěný volant |
| 45 | Modul řízení karoserie 2 |
2018, 2019
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2018, 2019)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | Zamykání dveří |
| 2 | 2018: Nepoužívá se 2019: Senzor rychlosti výstupu převodovky |
| 3 | Zadní vyhřívané sklo |
| 4 | Vyhřívané vnější zrcátko |
| 5 | Otevírací střecha |
| 6 | Modul řízení převodovky |
| 7 | Modul řízení motoru |
| 8 | – |
| 9 | ABS |
| 10 | Modul řízení karoserie, napětí |
| 11 | Zadní kamera |
| 12 | – |
| 13 | – |
| 14 | Modul řízení motoru;
Modul řízení převodovky. |
| 15 | Systém vstřikování;
Startér. |
| 16 | Palivové čerpadlo |
| 17 | Modul řízení motoru |
| 18 | Modul řízení motoru 2 |
| 19 | Systém vstřikování;
Zapalování. |
| 20 | Systém klimatizace |
| 21 | Senzor baterie |
| 22 | Elektrický zámek sloupku řízení |
| 23 | Ventilátor chlazení nízký |
| 24 | – |
| Nr | Popis |
|---|---|
| 25 | Spínač vnějšího zpětného zrcátka |
| 26 | 2018:
Řídicí jednotka motoru; Modul automatizované manuální převodovky; 2019: Řídicí jednotka motoru. |
| 27 | Systém paliva |
| 28 | 2018: Spínač brzdy 2019: Nepoužívá se |
| 29 | Rozpoznání přítomnosti cestujících |
| 30 | Nastavení úhlu světlometů |
| 31 | Klaksón |
| 32 | Přední mlhový světlomet |
| 33 | Levé dálkové světlo |
| 34 | Pravé dálkové světlo |
| 35 | – |
| 36 | Zadní stěrač |
| 37 | Levé boční světlo |
| 38 | Systém mytí skel |
| 39 | Pravé boční světlo |
| 40 | – |
| 41 | – |
| 42 | Startér 2 |
| 43 | Přístrojová deska |
| 44 | 2018:
Automatizovaná manuální převodovka; DC-DC převodník; 2019: DC-DC převodník. |
| 45 | Startér 1 |
| 46 | ABS |
| 47 | Vysoký chladicí ventilátor |
| 48 | Přední stěrač |
| 49 | Řídicí jednotka karoserie;
Napájení vypnuto. |
Panel přístrojů
Přiřazení pojistek v přístrojové desce (2018, 2019)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | Onstar |
| 2 | Systém klimatizace |
| 3 | Přístrojová deska |
| 4 | Modul řízení převodovky |
| 5 | Infotainment |
| 6 | – |
| 7 | Asistent parkování vzadu |
| 8 | Připojení přes datové rozhraní |
| 9 | Elektrická zámka sloupku řízení |
| 10 | Modul senzor-diagnostika |
| 11 | Transformátor DC |
| 12 | – |
| 13 | – |
| 14 | Modul lineárního výkonu |
| 15 | Centrální zamykání;
Systém startování. |
| 16 | Systém startování |
| 17 | – |
| 18 | Přístrojová deska |
| 19 | – |
| 20 | Nastavení intenzity světlometů |
| 21 | Přední elektrická okna |
| 22 | Zadní elektrická okna |
| Nr | Popis |
|---|---|
| 23 | – |
| 24 | 2018:
Modul manuálního automatizovaného převodu; 2019: Nepoužívá se. |
| 25 | Dodatečná zásuvka napájení |
| 26 | Otevírací střecha |
| 27 | 2018: Nepoužívá se 2019: Centrální modul dveří |
| 28 | Modul řízení karoserie 8 |
| 29 | Modul řízení karoserie 7 |
| 30 | Modul řízení karoserie 6 |
| 31 | Modul řízení karoserie 5 |
| 32 | Modul řízení karoserie 4 |
| 33 | Modul řízení karoserie 3 |
| 34 | Modul řízení karoserie 2 |
| 35 | Modul řízení karoserie 1 |
| 36 | – |
| 37 | Kontrola LED na volantu |
| 38 | – |
| 39 | Logistický konvertor / DC |
| 40 | Elektrické okno, strana řidiče |
| 41 | Duchessa |
| 42 | Vyhřívání předního sedadla |
| 43 | Modul klimatizace |
| 44 | Vyhřívaný volant |
| 45 | – |
