Opel Astra G (1998-2008) – pojistková skříňka
Opel Astra G (Astra II) – schéma pojistkové skříně
Rok výroby: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008,
Pojistka zapalovače cigaret (zásuvka napájení) v Opel Astra G je pojistka 36 v pojistkové skříni.
Kabina

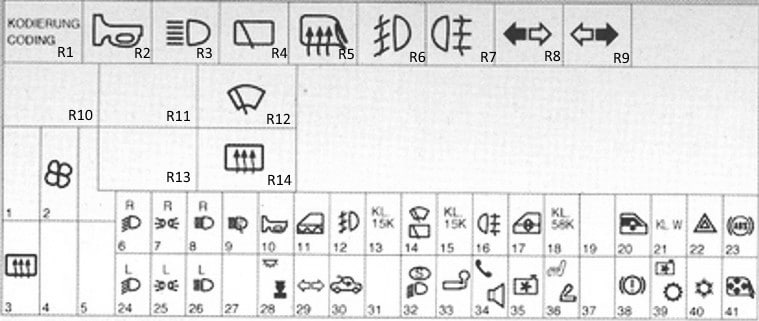

Pojistková skříň se nachází pod přístrojovou deskou za odkládací schránkou.
| R1 | |
| R2 | Relé klaksonu |
| R3 | Relé předních světlometů |
| R4 | Relé zadního stěrače |
| R5 | Relé vyhřívání vnějších zrcátek |
| R6 | Relé mlhových světel |
| R7 | Relé zadního mlhového světla |
| R8 | Relé pravého směrového světla |
| R9 | Relé levého směrového světla |
| R10 | Telefonní vysílač audio signálu |
| R11 | |
| R12 | Relé motoru stěrače čelního skla |
| R13 | |
| R14 | Vyhřívané relé zadního okna |
| R15 | Modul multifunkčního ovládání |
| F1 | |
| F2 | (30A) Vyhřívání/klimatizace (AC);
Vyhřívaná sedadla. |
| F4 | |
| F5 | |
| F6 | (10A) Pravý světlomet – dálková světla, nastavení světlometů |
| F7 | (10A) Boční/zadní světla vpravo;
Žárovka registrační značky; |
| F8 | (10A) Pravý světlomet – potkávací světlo |
| F9 | (30A) Čerpadlo ostřikovače světlometů |
| F10 | (15A) Klakson |
| F11 | (20A) Centrální zamykání |
| F12 | (15A) Přední mlhová světla |
| F13 | (7,5A) Multifunkční digitální displej |
| F14 | (30A) Motorový prostor stěrače čelního skla |
| F15 | (7,5A) Elektrická okna;
Otevíratelná střecha; Elektrická boční zrcátka. |
| F 16 | (10A) Zadní mlhové světlo |
| F17 | (30A) Elektrická okna |
| F18 | (7,5A) Nastavení světlometů |
| F19 | – |
| F20 | (30A) Elektrická okna |
| F21 | (7,5A) Elektromagnet blokování zapalování (AT);
Výstražný systém; Audio systém. |
| F22 | (15A) Blikající světla;
Výstražná světla; Multifunkční digitální displej; Palubní počítač. |
| F23 | (10A) Systém proti zablokování (ABS);
Posilovač řízení |
| F24 | (10A) Levý světlomet – potkávací světla, nastavení světlometů |
| F25 | (10A) Boční/zadní levá světla;
Žárovka registrační značky; |
| F26 | (10A) Levý světlomet – dálkové světlo |
| F27 | – |
| F28 | (7,5A) Vnitřní světlo |
| F29 | (10A) Směrová a výstražná světla;
Vnitřní světlo. |
| F30 | (30A) Otevíratelná střecha |
| F31 | – |
| F32 | (10A) Denní světla;
Výstražný systém. |
| F33 | (20A) Zásuvka pro přívěs30 |
| F34 | (20A) Audio systém;
Multifunkční digitální displej. |
| F35 | (10A) Automatická převodovka (AT);
Řídicí jednotka motoru ventilátoru chlazení; Klimatizace (AC). |
| F36 | (20A) Vyhřívaná sedadla;
Zapalovač cigaret. |
| F37 | – |
| F38 | (10A) Brzdová světla;
Automatická převodovka (AT); Multifunkční digitální displej; Tempomat. |
| F39 | (7,5A) Automatická převodovka (AT);
Řídicí jednotka motoru ventilátoru chlazení; Klimatizace (AC). |
| F40 | (7,5A) Řídicí jednotka motoru ventilátoru chlazení;
Klimatizace (AC). |
| F41 | (10A) Vyhřívané vnější zrcátko |

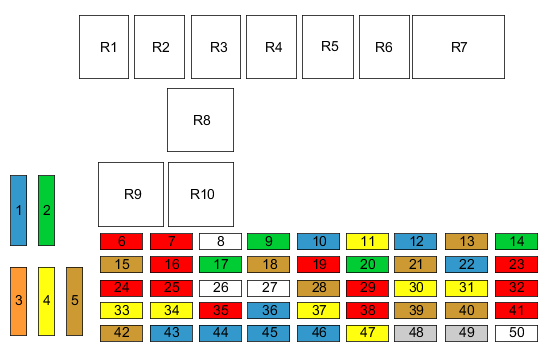

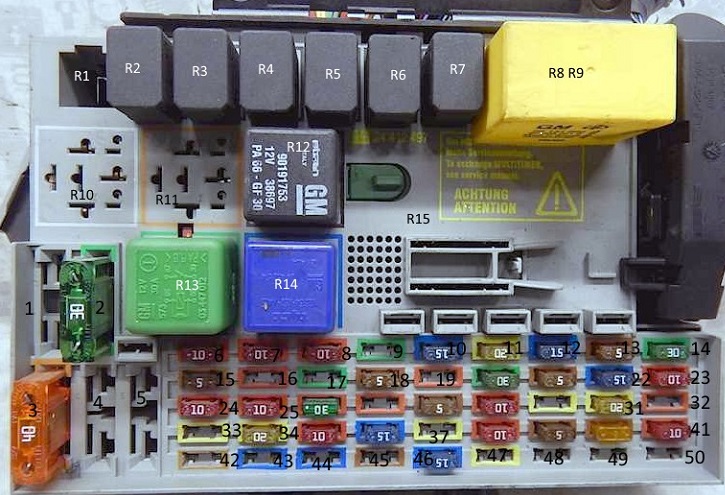

Schéma pojistkové skříně (Astra G od 2001).
Pojistky a relé jsou kódovány následujícím způsobem.
| R1 | |
| R2 | Relé klaksonu |
| R3 | Relé potkávacích světlometů |
| R4 | Relé zadního stěrače |
| R5 | Relé vyhřívání vnějších zrcátek |
| R6 | Relé mlhových světel |
| R7 | Relé zadního mlhového světla |
| R8 | Relé směrového světla |
| R9 | Relé směrového světla |
| R10 | Telefonní vysílač audio signálu |
| R11 | Převodník signálu snímače rychlosti kola |
| R12 | Relé motoru stěrače čelního skla |
| R13 | Relé vnitřního osvětlení |
| R14 | Vyhřívané relé zadního okna |
| R15 | Modul multifunkční kontroly |
| F1 | |
| F2 | (30A) Vyhřívání a klimatizace (AC);
Vyhřívaná sedadla. |
| F3 | (40A) Vyhřívané zadní okno |
| F4 | |
| F5 | |
| F6 | (10A) Pravý světlomet – potkávací světla, nastavení světlometů |
| F7 | (10A) Boční/zadní světla vpravo, žárovka registrační značky; |
| F8 | (10A) Pravý světlomet – dálkové světlo |
| F9 | (30A) Čerpadlo ostřikovače světlometů |
| F10 | (15A) Klakson |
| F11 | (20A) Centrální zamykání |
| F12 | (15A) Přední mlhová světla |
| F13 | (5A) Multifunkční digitální displej |
| F14 | (30A) Motor stěrače čelního skla;
Otevíratelná střecha (Coupe). |
| F15 | (5A) Elektrická okna;
Otevíratelná střecha; Elektrická boční zrcátka; Vnitřní osvětlení; Výstražný systém. |
| F 16 | (10A) Zadní mlhové světlo |
| F17 | (30A) Elektrická okna |
| F18 | (5A) Nastavení světlometů;
Žárovka osvětlení SPZ. |
| F19 | (10A) Audio systém;
Telefon; Digitální multifunkční displej. |
| F20 | (30A) Elektrická okna |
| F21 | (5A) Elektromagnet zámku zapalování (AT);
Výstražný systém; Audio systém; Telefon. |
| F22 | (15A) Ukazatele/výstražná světla;
Digitální multifunkční displej; Palubní počítač; Výstražná světla. |
| F23 | (10A) Systém proti zablokování (ABS);
Posilovač řízení. |
| F24 | (10A) Levý světlomet – potkávací světla, nastavení světlometů |
| F25 | (10A) Boční/zadní levá světla, žárovka osvětlení SPZ; |
| F26 | (10A) Levý světlomet – dálkové světlo |
| F27 | (2A) Kabriolet |
| F28 | (5A) Vnitřní světlo |
| F29 | (10A) Ukazatele/výstražná světla;
Vnitřní osvětlení; Automatická převodovka (AT). |
| F30 | (30A) Otevírací střecha |
| F31 | (2A) Kabriolet (poloautomatický) |
| F32 | (10A) Denní světla;
Upozornění na zapnutá světla; Výstražný systém; Modul řízení imobilizéru. |
| F33 | (20A) Zásuvka pro přívěs30 |
| F34 | (20A) Audio systém;
Digitální multifunkční displej; Telefon. |
| F35 | (10A) Automatická převodovka (AT);
Modul řízení motoru ventilátoru chlazení; Klimatizace (AC). |
| F36 | (15A) Vyhřívaná sedadla;
Zapalovač. |
| F37 | (20A) Vyhřívaná sedadla |
| F38 | (10A) Brzdová světla, automatická převodovka (AT), digitální multifunkční displej, tempomat |
| F39 | (5A) Automatická převodovka (AT);
Modul řízení motoru ventilátoru chlazení; Klimatizace (AC). |
| F40 | (5A) Modul řízení motoru ventilátoru chlazení;
Klimatizace (AC). |
| F41 | (10A) Vyhřívaná boční zrcátka |
| F42 | (5A) Senzor obsazenosti sedadla;
Vnitřní světlo. |
| F43 | (20A) Pravý světlomet – Xenon2002^ |
| F44 | (20A) Levý světlomet – Xenon2002^ |
| F45 | (5A) Vyhřívaná sedadla 2002^ |
| F46 | (15A) Řízení motoru 2002^ |
| F47 | (20A) Pomocné vytápění – Diesel |
| F48 | (5A) Horní kabriolet |
| F49 | – |
| F50 | (40A) Motor ventilátoru chladicí kapaliny motoru – 2,0 Diesel/1,7 Diesel s AC |

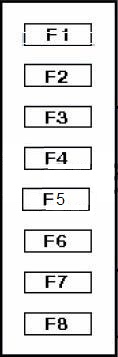

Rané modely.

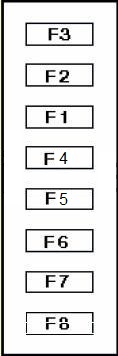

Požadavky na pozdní modely.
| F1 | (60A) Spínač pro startování |
| F2 | (60A) Pojistková skříňka/panel relé – konzola 1;
Světlomety – potkávací světla; Denní světla; Systém varování; Modul řízení imobilizéru; Řízení motoru. |
| F3 | (60A) Pojistková skříňka/panel relé 1 |
| F4 | (20A) Motory ventilátoru chlazení motoru (X12XE – bez střídavého proudu) |
| F5 | (60A) ABS |
| F6 | (20A) Řízení motoru |
| F7 | (80A) Posilovač řízení |
| F8 | (20A) Motory ventilátoru chlazení motoru (benzín – kromě X20XE s AC) |
Schéma pojistkové skříňky relé.
Legenda (Astra G před rokem 2001).
| 1 | – |
| 2 | Relé motoru ventilátoru chlazení motoru (X16SZR, X18XE1, X20XEV) |
| 3 | Relé motoru ventilátoru chlazení motoru (X14XE, X16XEL) |
| 4 | Relé palivového čerpadla |
| 5 | – |
| 6 | Relé motoru ventilátoru chlazení motoru |
| 7 | Relé zpoždění čerpadla ostřikovače světlometů |
| 8 | – |
Legenda (Astra G od 2001).
| 1 | |
| 2 | Relé motoru ventilátoru chlazení motoru (kromě Z12XE) |
| 3 | Relé palivového čerpadla (kromě Z20LET/Z22SE) |
| 4 | Relé palivového čerpadla (Z22SE/Z20LET) |
| 5 | Relé čerpadla chladicí kapaliny motoru (Z20LET) |
| 6 | Relé motoru ventilátoru chlazení motoru |
| 7 | Relé zpoždění čerpadla ostřikovače světlometů |
| 8 |
